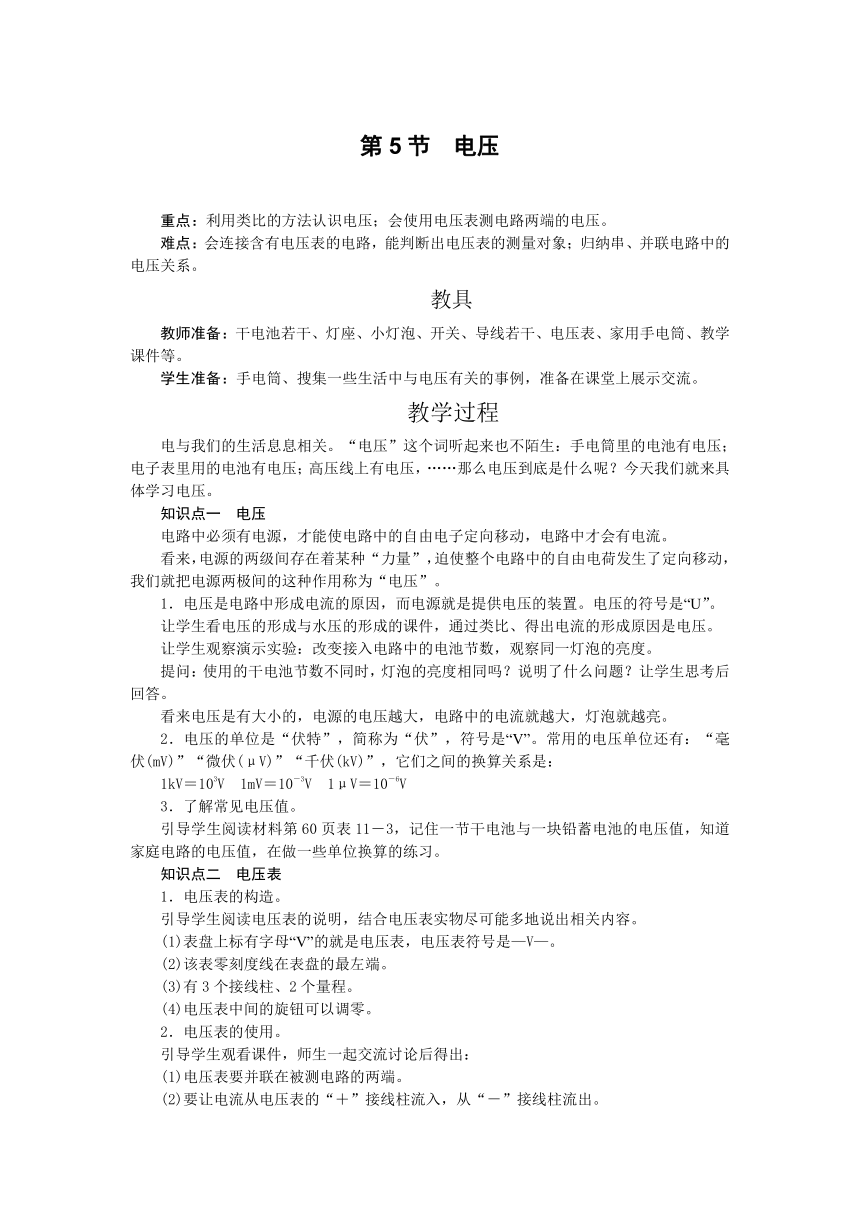

图片预览

文档简介

第5节 电压
重点:利用类比的方法认识电压;会使用电压表测电路两端的电压。
难点:会连接含有电压表的电路,能判断出电压表的测量对象;归纳串、并联电路中的电压关系。
教具
教师准备:干电池若干、灯座、小灯泡、开关、导线若干、电压表、家用手电筒、教学课件等。
学生准备:手电筒、搜集一些生活中与电压有关的事例,准备在课堂上展示交流。
教学过程
电与我们的生活息息相关。“电压”这个词听起来也不陌生:手电筒里的电池有电压;电子表里用的电池有电压;高压线上有电压,……那么电压到底是什么呢?今天我们就来具体学习电压。
知识点一 电压
电路中必须有电源,才能使电路中的自由电子定向移动,电路中才会有电流。
看来,电源的两级间存在着某种“力量”,迫使整个电路中的自由电荷发生了定向移动,我们就把电源两极间的这种作用称为“电压”。
1.电压是电路中形成电流的原因,而电源就是提供电压的装置。电压的符号是“U”。
让学生看电压的形成与水压的形成的课件,通过类比、得出电流的形成原因是电压。
让学生观察演示实验:改变接入电路中的电池节数,观察同一灯泡的亮度。
提问:使用的干电池节数不同时,灯泡的亮度相同吗?说明了什么问题?让学生思考后回答。
看来电压是有大小的,电源的电压越大,电路中的电流就越大,灯泡就越亮。
2.电压的单位是“伏特”,简称为“伏”,符号是“V”。常用的电压单位还有:“毫伏(mV)”“微伏(μV)”“千伏(kV)”,它们之间的换算关系是:
1kV=103V 1mV=10-3V 1μV=10-6V
3.了解常见电压值。
引导学生阅读材料第60页表11-3,记住一节干电池与一块铅蓄电池的电压值,知道家庭电路的电压值,在做一些单位换算的练习。
知识点二 电压表
1.电压表的构造。
引导学生阅读电压表的说明,结合电压表实物尽可能多地说出相关内容。
(1)表盘上标有字母“V”的就是电压表,电压表符号是—V—。
(2)该表零刻度线在表盘的最左端。
(3)有3个接线柱、2个量程。
(4)电压表中间的旋钮可以调零。
2.电压表的使用。
引导学生观看课件,师生一起交流讨论后得出:
(1)电压表要并联在被测电路的两端。
(2)要让电流从电压表的“+”接线柱流入,从“-”接线柱流出。
(3)被测电压不能超过电压表的量程。
(4)允许直接接在电源两极但不能超出量程。
读数时要先看清量程,再认准每小格所表示的数值。
知识点三 串、并联电路的电压规律
1.提出问题并看教材图11-48、11-49做出猜想。
2.设计实验,制作出实验记录表格。
3.进行实验、记录实验结果。
4.整理数据,得出结论。
课堂小结
你学到了哪些内容?掌握了哪些学习方法?
板书
一、电压
1.定义:电压是使电路中形成电流的原因,电源是提供电压的装置,符号为“U”。
2.单位:伏特,符号为“V”还有mV、μV、kV。
3.常见电压值。
二、电压表
1.构造。
2.使用方法。
三、串、并联电路中电压的规律
串联电路:U=U1+U2+……+Un
并联电路:U=U1+U2=……=Un
