第四节串联电路和并联电路
电阻的测量
一、电流表和电压表的读数
　　读数时应使视线垂直于刻度表面，并要估读.
具体估读方法如下：
　　(1)
量程为3
V和3
A的电压表和电流表，其最小分度为0.1
V和0.1
A,
读数要估读到最小分度的十分之一.
　　(2)
量程为0.6
A的电流表，其最小分度为0.02
A,
读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…
　　(3)
量程为15
V的电压表，其最小分度为0.5
V,
读数要估读到最小分度的，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…
二、限流和分压电路的选取

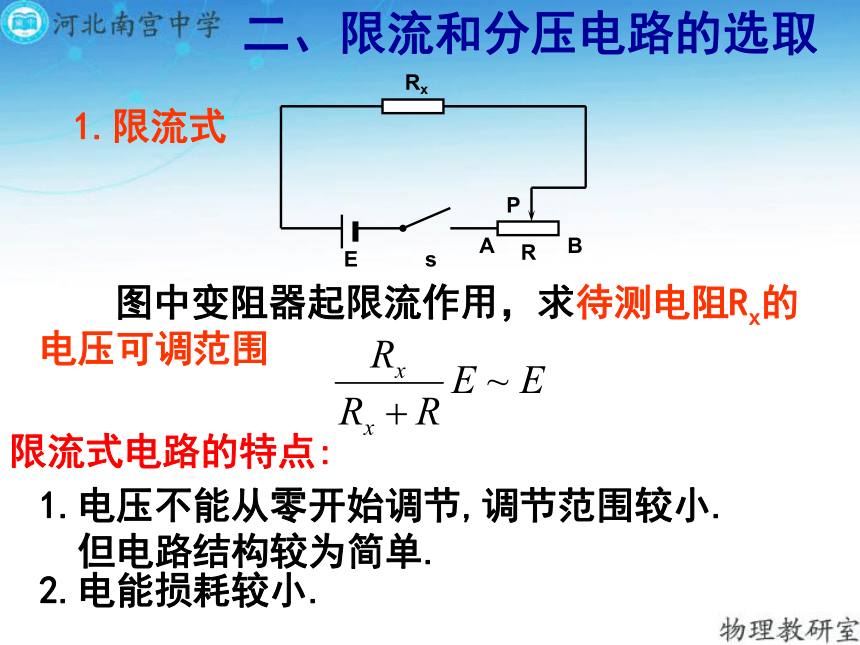

1.限流式
图中变阻器起限流作用，求待测电阻Rx的电压可调范围
限流式电路的特点:
1.电压不能从零开始调节,调节范围较小.
但电路结构较为简单.
2.电能损耗较小.

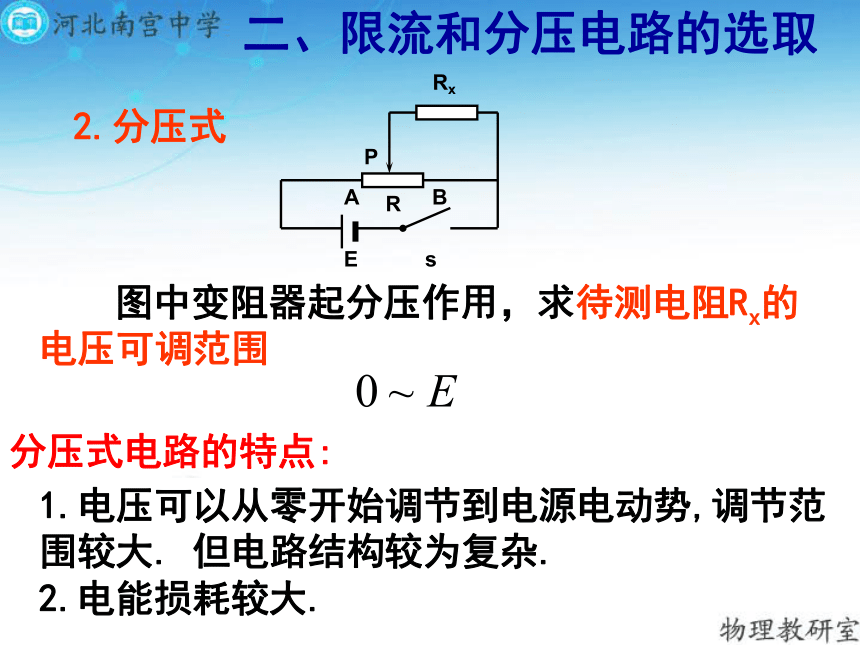

2.分压式
图中变阻器起分压作用，求待测电阻Rx的电压可调范围
分压式电路的特点:
1.电压可以从零开始调节到电源电动势,调节范围较大.
但电路结构较为复杂.
2.电能损耗较大.
二、限流和分压电路的选取
限流式
分压式
可调范围
变阻器
电能损耗
二、限流和分压电路的选取
较大阻值
较小阻值
较小
较大
三、电阻的测量

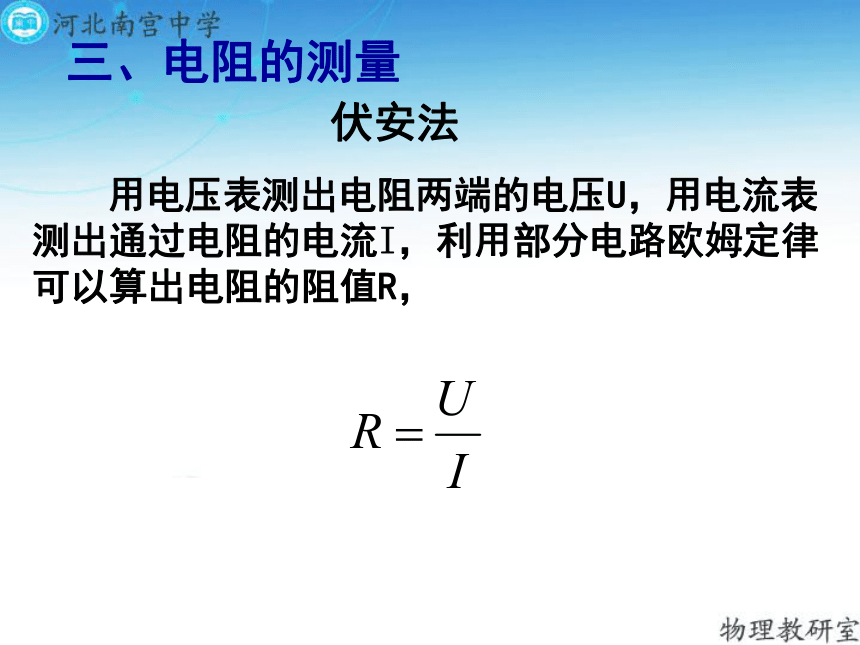

用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I，利用部分电路欧姆定律可以算出电阻的阻值R，
伏安法

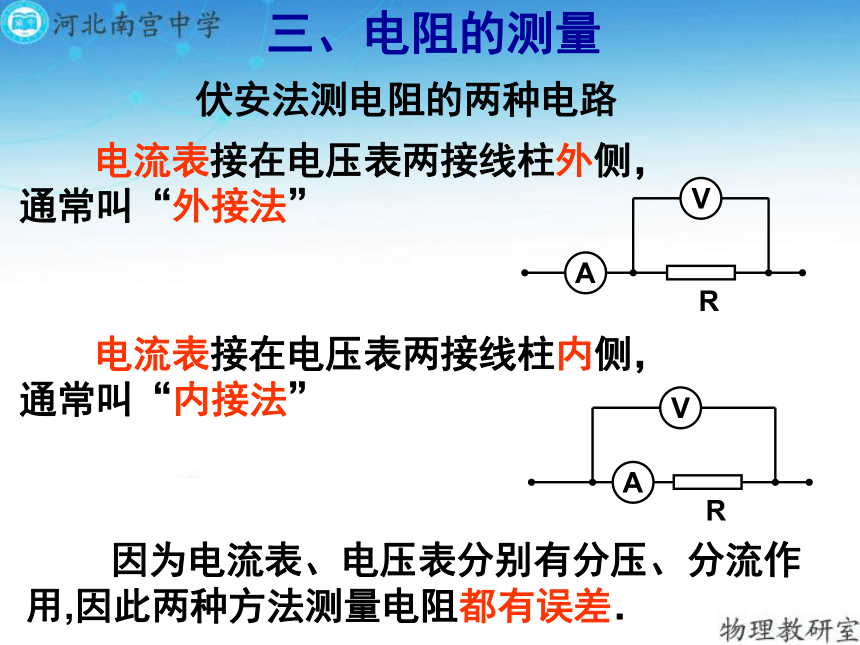

伏安法测电阻的两种电路
电流表接在电压表两接线柱外侧，通常叫“外接法”
电流表接在电压表两接线柱内侧，通常叫“内接法”
因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差．
三、电阻的测量
伏安法测电阻的误差分析
电流表外接法
电压表示数
电流表示数
测量值偏小，适于测量小阻值电阻
.
<
三、电阻的测量
伏安法测电阻的误差分析
电流表内接法
电压表示数
电流表示数
测量值偏大,适于测量大阻值电阻.
>
三、电阻的测量
外接法
内接法
误差来源
测量结果
测量条件
伏特表的分流
电流表的分压
R真＞R测
R真＜R测
R>>RA
R<伏安法测电阻
三、电阻的测量
伏安法测电阻电路选择
若已知待测电阻的大约值，电流表的内阻和电压表的内阻，则
三、电阻的测量
1、用伏安法测量某电阻Rx的阻值,现有实验器材如下:
A.待测电阻Rx：范围在5—8Ω，额定功率1W
B.电流表A1：量程0—0.6A（内阻0.2Ω）
C.电流表A2：量程0—3A（内阻0.05Ω）
D.电压表V1：量程0—0.6A（内阻3KΩ）
E.电流表V1：量程0—0.6A（内阻15Ω）
F.滑动变阻器R：0—100Ω
G.蓄电池：电动势12V
H.导线，电键.
为了较准确的测量，并保证器材安全，电流表应选
，电压表应选
，并画出电路图。
课堂训练
先确定测量电路
由R=100Ω＞10Rx知，应选择限流式电路
再确定控制电路
其电路图如图所示。
分析：
2.如图电流表和电压表的读数分别为10V和0.1A,电压表内阻为500Ω,那么待测电阻R的测量值比真实值
,测量值为
,真实值为
.
小
100Ω
125Ω
课堂训练
3.一个未知电阻,无法估计电阻值,某同学用伏安法测量此电阻,用如图(a)(b)两种电路各测一次,用(a)图所测数据为3.0V、3.0mA,用(b)图测得的数据是2.9V、4.0mA,由此可知,用
图测得Rx的误差较小,测量值Rx=
.
（a）
1000Ω
课堂训练
A.保持R2不变,增大R1
B.增大R1
,减小R2
C.保持R2不变,减小R1
D.增大R2
,减小R1
4.如图所示，电流表G的内阻不可忽略，R1、R2是两个可变电阻，当a、b间的电压为4V时，电流表的指针G刚好满偏，当a、b间的电压为3V时，如果仍要使电流表G的指针满偏，下列方法中可行的是(
)
AB
课堂训练
A.两只电表的指针偏转角相同
B.两只电表的指针都不偏转
C.电流表指针的偏转角小于电压表指针的偏转角
D.电流表指针的偏转角大于电压表指针的偏转角
5.用两只完全相同的电流表,分别改装成一只量程更大的电流表和一只电压表,将它们串联起来接入电路中,如图所示,此时(
)
C
课堂训练
A.0~10V
B.0~20V
C.10~20V
D.20~30V
6.在图中,AB间的电压为30V,改变滑动变阻器触头的位置,可以改变CD间的电压,UCD的变化范围是(
)
C
课堂训练
7.如图所示R1=6Ω,
R2=3Ω
R3=4Ω,A、B两点电压UAB=12V,C1C2的电容分别为2μF和1μF,则它们带电荷量分别为
和
.
1.44X10-5C
4.8X10-6C
课堂训练
8.四个电阻R1、R2
、R3、R4如图所示连接,若R1=R2=R3=R4=2Ω,且R1两端的电压为4V,求:
(1)电路的总电阻.(2)电阻R2两端的电压
R总=1.2Ω
U2=6V
9.如图所示为一双量程电压表的示意图.已知电流表G的量程为0~100μA,内阻600Ω,则图中串联的分压电阻R1=
Ω,
R2=
Ω
4.94X104
105
课堂训练
10.如图所示是将滑动变阻器作为分压器用的电路,A、B为分压器的滑片放在变阻器的中央,下列判断哪些正确(
)
A.空载时输出电压为UAB=UCD/2
B.当接上负载R时,输出电压UAB>UCD/2
C.负载R越大,UAB越接近UCD/2
D.负载R越小,UAB越接近UCD/2
ABC
R/2
R/2
