(共23张PPT)
第二章《恒定电流》
第四节
《串联电路和并联电路》
教学目标
1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。
2、掌握电组的串并联的计算。
3、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。
4、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。
5、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。
教学重点
熟练掌握串并联电路的特点；电组的串并联的计算。
教学难点
表头G改装成大量程电压表V和电流表A的原理，并会计算分压电阻和分流电阻。

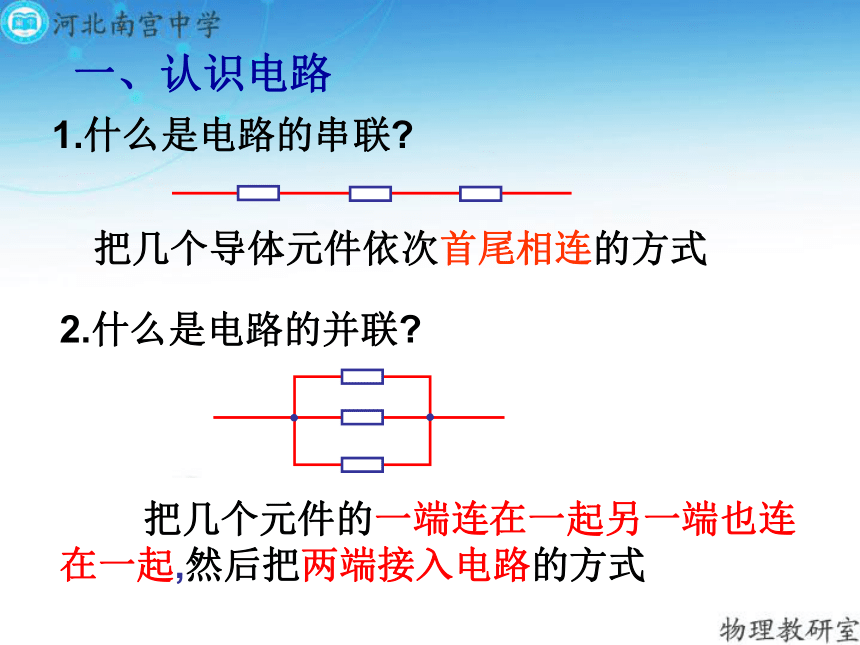

一、认识电路
1.什么是电路的串联?
把几个导体元件依次首尾相连的方式
把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式
2.什么是电路的并联?
I0
=
I1
=
I2
=
I3
串联电路各处的电流相同
2.并联电路:
并联电路的总电流等于各支路的电流之和

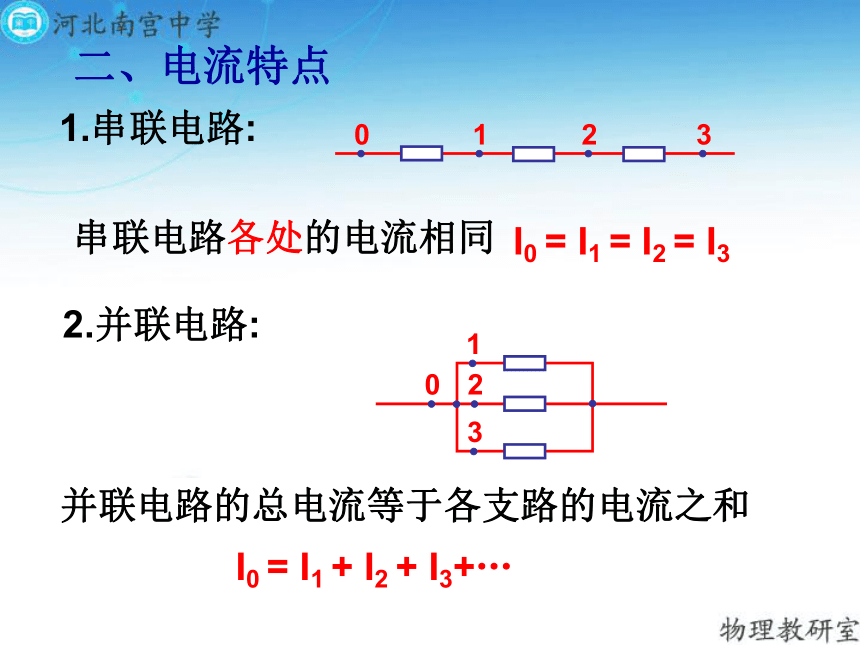

二、电流特点
1.串联电路:
I0
=
I1
+
I2
+
I3+…
U=U1+U2+U3
三、电压特点
串联电路两端的总电压等于各部分电路电压之和
2.并联电路:
1.串联电路:
U=U1=U2=U3
并联电路的总电压与各支路的电压相等
R1
R2
R3
串联电路的总电阻等于各部分电路电阻之和

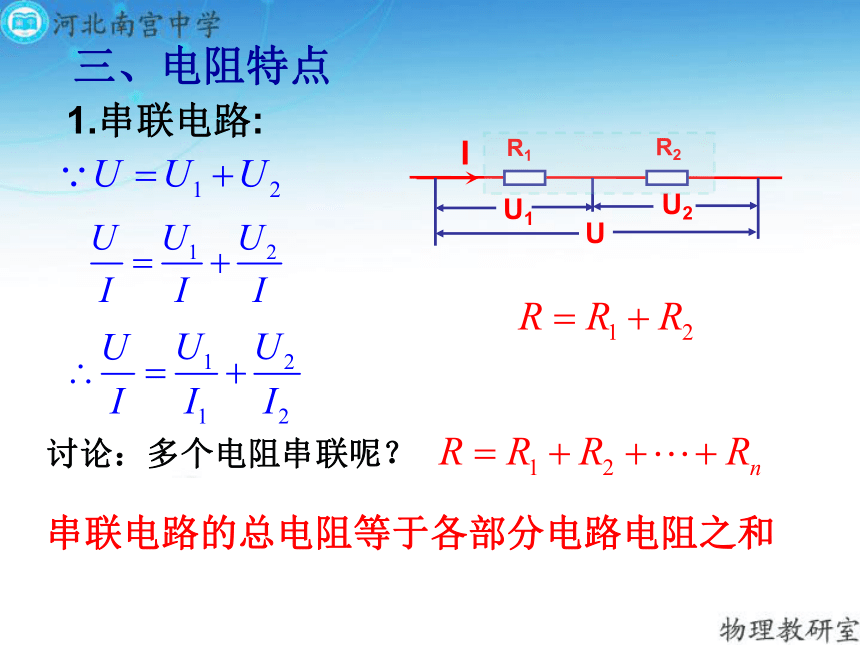

三、电阻特点
1.串联电路:
讨论：多个电阻串联呢？

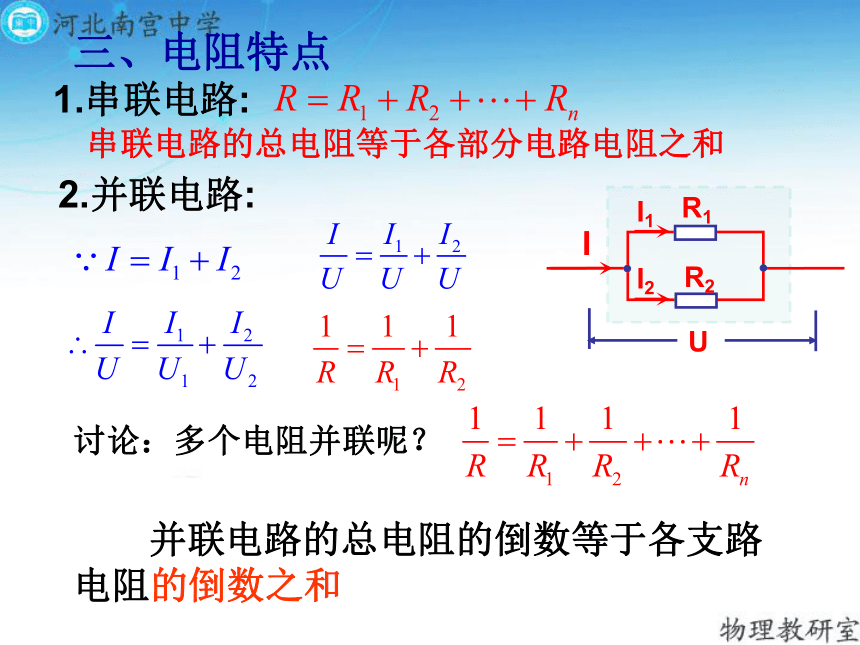

1.串联电路:
2.并联电路:
讨论：多个电阻并联呢？
并联电路的总电阻的倒数等于各支路电阻的倒数之和

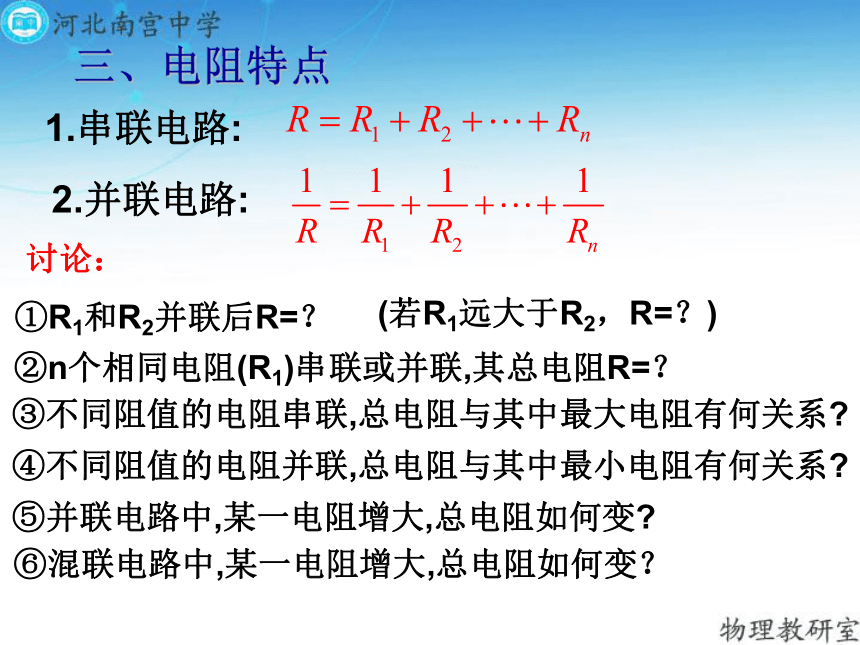

三、电阻特点
串联电路的总电阻等于各部分电路电阻之和
1.串联电路:
2.并联电路:
讨论：
②n个相同电阻(R1)串联或并联,其总电阻R=？
③不同阻值的电阻串联,总电阻与其中最大电阻有何关系?
④不同阻值的电阻并联,总电阻与其中最小电阻有何关系?
⑤并联电路中,某一电阻增大,总电阻如何变?
⑥混联电路中,某一电阻增大,总电阻如何变？
①R1和R2并联后R=？
(若R1远大于R2，R=？)
三、电阻特点

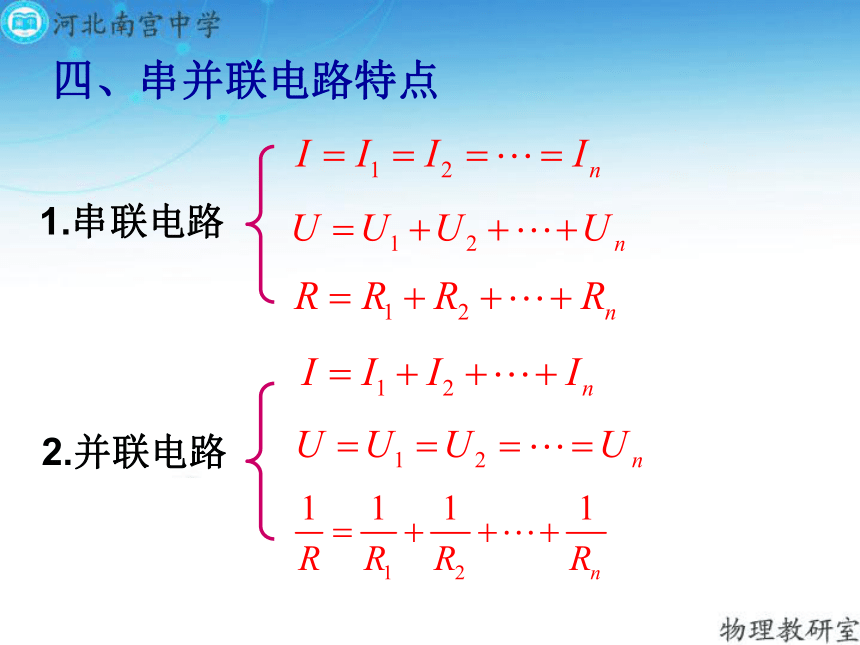

四、串并联电路特点
1.串联电路
2.并联电路
1、如图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为(
)
A.4:2:1
B.2:1:1
C.3:2:1
D.以上都不对
R1
R1
R2
R3
R3
a
b
c
d
A
100V
20V
40V
40V
100V
50V
25V
25V
课堂训练
2、如图所示电路中,
R1=20Ω,
R2=40Ω,
R3=60Ω,
R4=20Ω,
R5=40Ω,则下列说法正确的是
(
)
A.若UAB=140V,C、D端开路,则UCD=84V
B.若UAB=140V,C、D端开路,则UCD=140V
C.若UCD=104V,A、B端短路,则通过R1的电流为0.6A
D.若UCD=104V,A、B端短路,则通过R3的电流为0.4A
R1
R4
R3
R2
R5
A
B
C
D
ACD
3、有四盏灯，接入如图的电路中,
Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω,
把电路接通后,四盏灯的电流之比I1:I2:I3:I4=
.
L1
U
L2
L3
L4
7:5:2:7
2.
三个主要参数
①内阻:电流计内阻Rg
②量程：满偏电流
Ig
③满偏电压Ug
3.电路图符号：
五、电流计(表头)
1、作用：
测量微小电流和电压
六、电压表
例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？
在表头串联一个阻值较大的电阻
R串=2.97X103Ω
Rv=3.0KΩ
六、电压表
在表头串联一个阻值较大的电阻
例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？
七、电流表
在表头上并联一个阻值较小的电阻
R并=0.050Ω
RA=0.050Ω
七、电流表
在表头上并联一个阻值较小的电阻
1）若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为
2）若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为
小
结
1、有一满偏电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应
一个
Ω的分压电阻,该电压表的内阻为
Ω;
若把它改装成量程为3A的电流表,应
联一个
Ω的分流电阻,该电流表的内阻为
Ω。
串
并
1600
2000
0.668
0.667
课堂训练
2、一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900
Ω的电阻将它改装成电压表,则该电压表的量程是
V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为
V
1
0.80
1Ｖ
0.5Ｖ
3、灯泡L1和L2标有“220V，100W”
,
灯泡L3和L4标有
“220V，40W”，将它们接在电路中，灯泡发光最暗的是？
L1
L2
L3
L4
L3
（已知：2202=48400）
4、灯泡L1和L2分别标有“110V，100W”
和
“110V，40W”，将它们接在220V的电路中，灯泡能正常发光且电路消耗的功率最小的是？
1
2
2
1
2
1
A
B
C
D
1
2
B
课堂小结
1、串并联电路的电流、电压、电阻特点
2、认识电表表头
3、电表的改装
