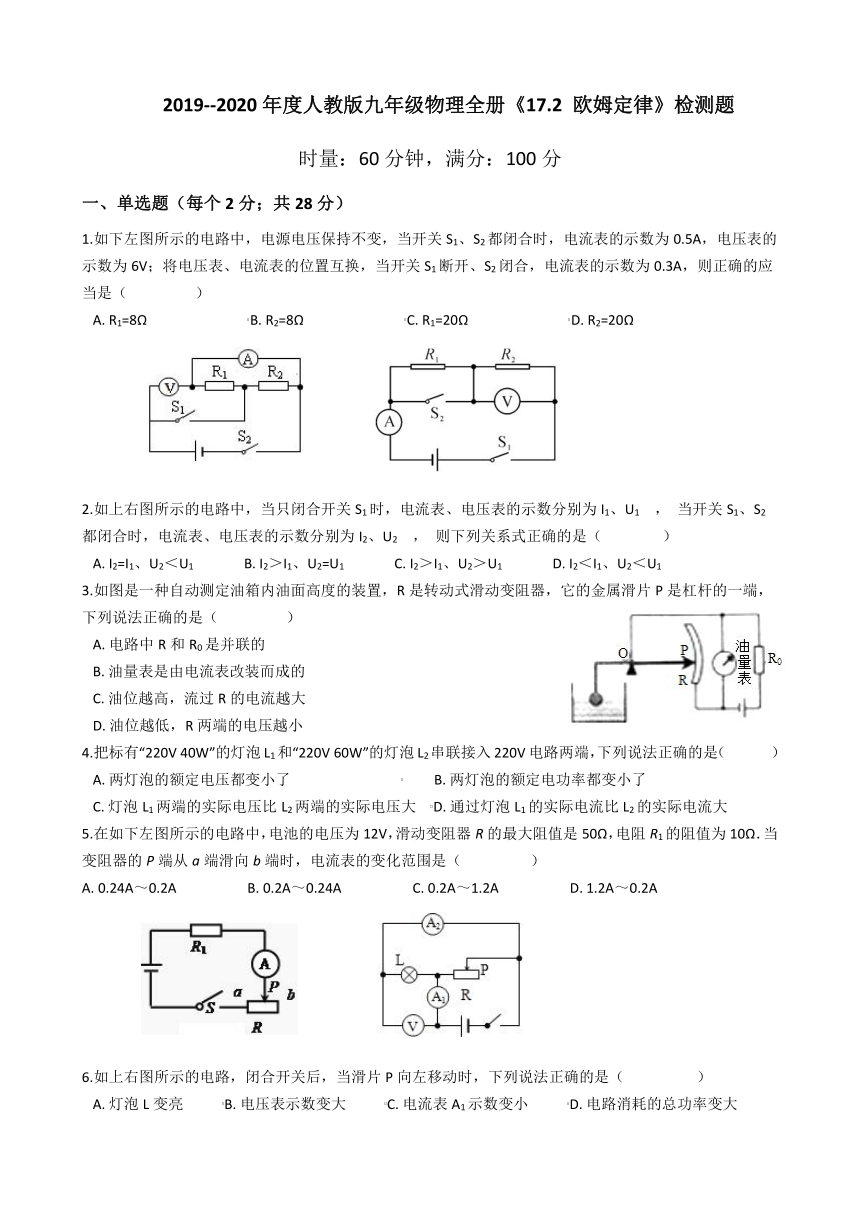

2019--2020年度人教版九年级物理全册《17.2
欧姆定律》检测题
时量：60分钟，满分：100分
一、单选题（每个2分；共28分）
1.如下左图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，则正确的应当是（??
）
A.?R1=8Ω?????????????????????????????B.?R2=8Ω?????????????????????????????C.?R1=20Ω?????????????????????????????D.?R2=20Ω
2.如上右图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1
，
当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2
，
则下列关系式正确的是（??
）
A.?I2=I1、U2＜U1??????????????B.?I2＞I1、U2=U1??????????????C.?I2＞I1、U2＞U1??????????????D.?I2＜I1、U2＜U1
3.如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（?
?
）
A.?电路中R和R0是并联的????????????????????????????????????????
B.?油量表是由电流表改装而成的
C.?油位越高，流过R的电流越大??????????????????????????????
D.?油位越低，R两端的电压越小
4.把标有“220V
40W”的灯泡L1和“220V
60W”的灯泡L2串联接入220V电路两端，下列说法正确的是（
??
）
A.?两灯泡的额定电压都变小了????????????????????????????????
B.?两灯泡的额定电功率都变小了
C.?灯泡L1两端的实际电压比L2两端的实际电压大????D.?通过灯泡L1的实际电流比L2的实际电流大
5.在如下左图所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的P端从a端滑向b端时，电流表的变化范围是（
）
A.?0.24A～0.2A????????????????????B.?0.2A～0.24A????????????????????C.?0.2A～1.2A????????????????????D.?1.2A～0.2A
6.如上右图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（?
）
A.?灯泡L变亮???????????B.?电压表示数变大???????????C.?电流表A1示数变小???????????D.?电路消耗的总功率变大

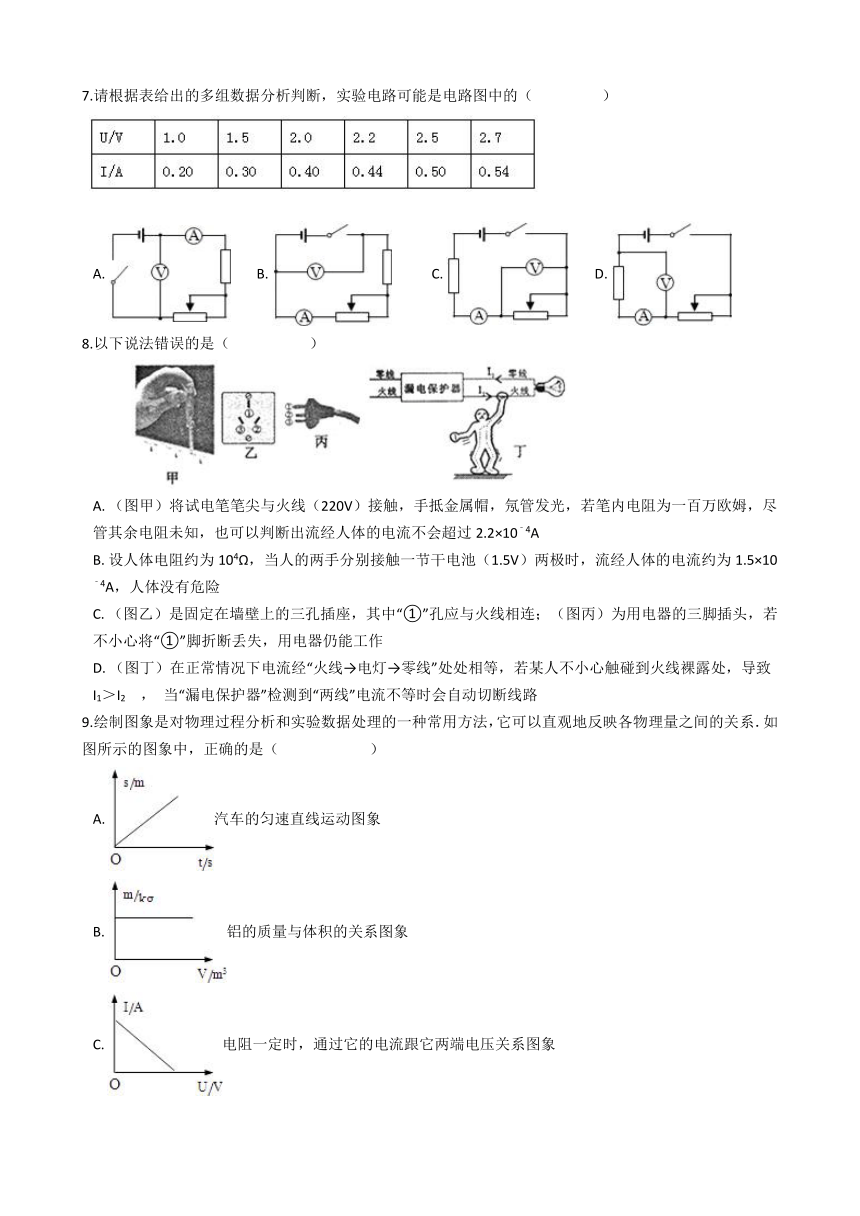

7.请根据表给出的多组数据分析判断，实验电路可能是电路图中的（　
　）
A.????????B.????????????C.????????D.?
8.以下说法错误的是（
?
）
A.?（图甲）将试电笔笔尖与火线（220V）接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过2.2×10﹣4A
B.?设人体电阻约为104Ω，当人的两手分别接触一节干电池（1.5V）两极时，流经人体的电流约为1.5×10﹣4A，人体没有危险
C.?（图乙）是固定在墙壁上的三孔插座，其中“①”孔应与火线相连；（图丙）为用电器的三脚插头，若不小心将“①”脚折断丢失，用电器仍能工作
D.?（图丁）在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1＞I2
，
当“漏电保护器”检测到“两线”电流不等时会自动切断线路
9.绘制图象是对物理过程分析和实验数据处理的一种常用方法，它可以直观地反映各物理量之间的关系．如图所示的图象中，正确的是（??
）
A.?汽车的匀速直线运动图象
B.?铝的质量与体积的关系图象
C.?电阻一定时，通过它的电流跟它两端电压关系图象
D.?海波的熔化图象

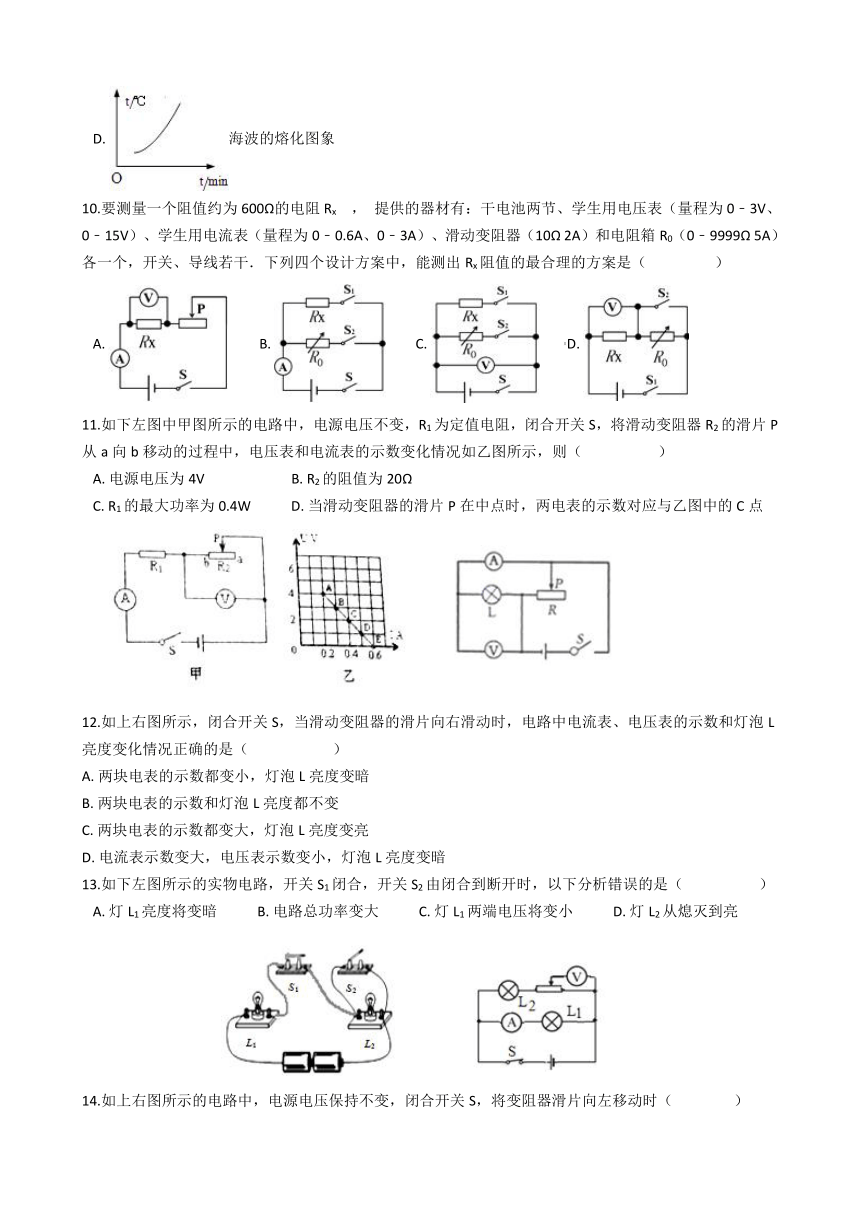

10.要测量一个阻值约为600Ω的电阻Rx
，
提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω
2A）和电阻箱R0（0﹣9999Ω
5A）各一个，开关、导线若干．下列四个设计方案中，能测出Rx阻值的最合理的方案是（?
?）
A.??????????B.?
C.????????D.?
11.如下左图中甲图所示的电路中，电源电压不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则（??
）
A.?电源电压为4V???????????????????????
B.?R2的阻值为20Ω
C.?R1的最大功率为0.4W???????????D.?当滑动变阻器的滑片P在中点时，两电表的示数对应与乙图中的C点
12.如上右图所示，闭合开关S，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表的示数和灯泡L亮度变化情况正确的是（　
　）
A.?两块电表的示数都变小，灯泡L亮度变暗
B.?两块电表的示数和灯泡L亮度都不变
C.?两块电表的示数都变大，灯泡L亮度变亮
D.?电流表示数变大，电压表示数变小，灯泡L亮度变暗
13.如下左图所示的实物电路，开关S1闭合，开关S2由闭合到断开时，以下分析错误的是（??
）
A.?灯L1亮度将变暗???????????B.?电路总功率变大???????????C.?灯L1两端电压将变小???????????D.?灯L2从熄灭到亮
14.如上右图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（
）
A.?灯泡L1亮度不变、L2变亮????????????????????????????????????
B.?电流表示数变小，电压表示数不变
C.?电流表示数不变，电压表示数变大??????????????????????D.?电流表、电压表示数均不变
二、多选题（每个3分；共6分）

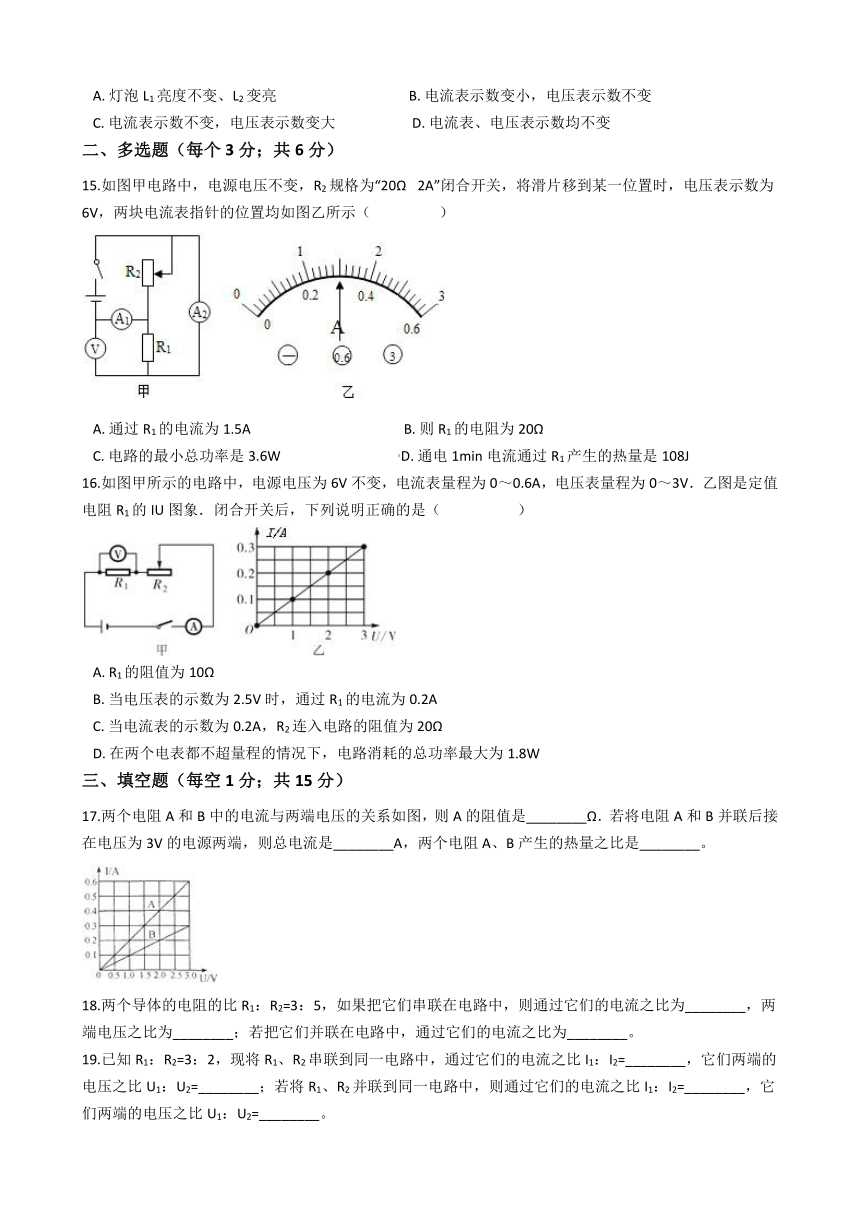

15.如图甲电路中，电源电压不变，R2规格为“20Ω?
2A”闭合开关，将滑片移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示（??
）
A.?通过R1的电流为1.5A??????????????????????????????????????????
B.?则R1的电阻为20Ω
C.?电路的最小总功率是3.6W??????????????????????????????????D.?通电1min电流通过R1产生的热量是108J
16.如图甲所示的电路中，电源电压为6V不变，电流表量程为0～0.6A，电压表量程为0～3V．乙图是定值电阻R1的IU图象．闭合开关后，下列说明正确的是（　　
）
A.?R1的阻值为10Ω
B.?当电压表的示数为2.5V时，通过R1的电流为0.2A
C.?当电流表的示数为0.2A，R2连入电路的阻值为20Ω
D.?在两个电表都不超量程的情况下，电路消耗的总功率最大为1.8W
三、填空题（每空1分；共15分）
17.两个电阻A和B中的电流与两端电压的关系如图，则A的阻值是________Ω．若将电阻A和B并联后接在电压为3V的电源两端，则总电流是________A，两个电阻A、B产生的热量之比是________。
18.两个导体的电阻的比R1：R2=3：5，如果把它们串联在电路中，则通过它们的电流之比为________，两端电压之比为________；若把它们并联在电路中，通过它们的电流之比为________。
19.已知R1：R2=3：2，现将R1、R2串联到同一电路中，通过它们的电流之比I1：I2=________，它们两端的电压之比U1：U2=________；若将R1、R2并联到同一电路中，则通过它们的电流之比I1：I2=________，它们两端的电压之比U1：U2=________。
20.若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过导体的电流为________安，导体的电阻为________欧；如果通过该导体的电流变大，则该导体的电阻将________（选填“变大”、“不变”或“变小”）。
21.如图所示，电阻R1、R2、R3的电阻值均为4Ω，A、B两点间的电压为6V并保持恒定，当开关S断开和闭合时，A、B两端的电阻之比为________；流过电阻R1的电流之比为________。
四、计算题（每题12分；共36分）
22.在如图所示的电路中，定值电阻R1=5Ω，R2为滑动变阻器，电源电压恒定不变．当滑片在a端时，电流表的示数是0.6A；滑片在b端时，电压表的示数是2V．求：
（1）电源电压；
（2）变阻器R2的最大阻值；
（3）电路消耗的最大功率．
23.如图电路，已知R1=10Ω，R2=20Ω．闭合开关S，电压表的示数为4V．求：
（1）通过R2的电流；
（2）电阻R1消耗的电功率；
（3）1min内通过R2的电流产生的热量．
24.如图所示的电路中，R1的阻值为10Ω。当只闭合开关S1时，电流表的示数为0.6A。当开关S1、S2都闭合时，电流表的示数为1A。求：
（1）电源电压；（2）电阻R2的阻值；（3）通电20s后，电阻R1的功率。
五、综合题（25题4分；26题11分；共15分）
25.如图所示的电路中，
．闭合开关
前，电流表
的读数为
；闭合开关
后，电流表
的读数为0.6A
．求：
（1）电源电压的大小．
（2）的阻值大小．
26.如图所示电路中，电源电压可在4～8伏范围内可调，电阻器R2上标有“20Ω
2A”字样．当电路中的电流为0.4安时，R1两端的电压为2伏．现有电压表，电流表各一个，表盘如图a、b所示的电流表，电压表各一个（电表大量程均损坏）
（1）求电阻R1的阻值．
（2）求10秒内电流通过R1所做的功W1
．
（3）请选择一个电表，将电源和选择的电表接入AB、CD间，要求移动电阻器的滑片P时通过电阻器的电流变化量△I最大．
①写出选择的电表及电表接入的位置；
②求出通过变阻器的电流变化量的最大值△I最大
．
参考答案
一、单选题
1.B
2.C
3.C
4.C
5.D
6.
D
7.
D
8.
C
9.A
10.D
11.B
12.B
13.B
14.
C
二、多选题
15.BCD
16.
A,C,D
三、填空题
17.5；0.9；2：1
18.1：1；3：5；5：3
19.1：1；3：2；2：3；1：1
20.0.3A；20欧；不变???
21.3：2；2：3
四、计算题
22.（1）滑片在a端时电路为R1的简单电路，
电源的电压为U=IaR1=0.6A×5Ω=3V
答：电源电压为3V
（2）当滑片在b端时，电阻R1和滑动变阻器串联，
R1两端的电压为U1=U﹣U2=3V﹣2V=1V，
电路中的电流为I=I1=
=
=0.2A，
滑动变阻器的最大阻值为R2=
=
=10Ω
答：变阻器R2的最大阻值为10Ω
（3）电路的最大功率为为P=UIa=3V×0.6A=1.8W
答：电路消耗的最大功率1.8W
23.（1）通过R2的电流：I2=
=
=0.2A
答：通过R2的电流为0.2A
（2）因串联电路中各处的电流相等，
所以，电阻R1消耗的电功率：
P1=I12R1=I22R1=（0.2A）2×10Ω=0.4W
答：电阻R1消耗的电功率为0.4W
（3）1min内通过R2的电流产生的热量：
Q2=I22R2t=（0.2A）2×20Ω×60s=48J．
答：1min内通过R2的电流产生的热量为48J
24.解：（1）当只闭合开关S1时，电路为R1的简单电路，电流表测通过R1的电流，
根据欧姆定律可得，电源的电压：U=I1R1=0.6A×10Ω=6V；
（2）当开关S1、S2都闭合时，R1与R2并联，电流表测干路电流，∵并联电路中各支路独立工作、互不影响，∴开关S2闭合前后，通过R1的电流不变，∵并联电路中干路电流等于各支路电流之和，
∴通过R2的电流：I2=I-I1=1A-0.6A=0.4A，∵并联电路中各支路两端的电压相等，∴R2==15Ω
（3）电阻R1的功率：P1=UI1=6V×0.6A=3.6W．
五、综合题
25.（1）解:由图知,S断开时,只有
连入电路中,电流表
测通过它的电流,?
由
可得电源电压:?
答:电源电压为
（2）解:S闭合后,两电阻并联,电流表
测通过
的电流,
测干路电流,?
因并联电路中各支路间互不影响,?
所以通过
的电流仍为
?不变,?
由并联电路电流特点可得通过
的电流:?
?
由并联电路的电压特点可以知道
由欧姆定律可得
的阻值:?
答:
的阻值为
26.（1）解：由I=
可得，电阻R1的阻值：
R1=
=
=5Ω；
（2）10秒内电流通过R1所做的功：
W1=U1I1t1=2V×0.4A×10s=8J；
（3）①当电源接入AB，电流表接入CD时，电路为R2简单电路，
调节滑片可以使电流表达到满量程，即0.6A，
电源的电压为4V，滑动变阻器接入电路中的电阻最大时，通过滑动变阻器的电流最小，
最小电流I小=
=
=0.2A，
则通过电阻器的电流变化量△I=I大﹣I小=0.6A﹣0.2A=0.4A；
②当电源接入AB，电压表接入CD时，R1与R2串联，电压表测R1两端的电压，
电压表的示数达到最大3V时，电路中的电流最大，
I大=
=
=0.6A，
电源的电压为4V，且滑动变阻器接入电路中的电阻最大时，通过滑动变阻器的电流最小，
因串联电路中总电阻等于各分电阻之和，
所以，I小=
=
=0.16A，
则通过电阻器的电流变化量△I=I大﹣I小=0.6A﹣0.16A=0.44A；
③当电源接入CD时，若电压表接入AB，则通过滑动变阻器的电流为0，故接入AB的只能是电流表，
此时，R1与R2并联，电流表测通过R2的电流，
调节滑片可以使电流表达到满量程，即0.6A，
电源的电压为4V，滑动变阻器接入电路中的电阻最大时，通过滑动变阻器的电流最小，
因并联电路中各支路两端的电压相等，
所以，通过滑动变阻器的最小电流I小=
=
=0.2A，
则通过电阻器的电流变化量△I=I大﹣I小=0.6A﹣0.2A=0.4A；
综上分析可知，当电源接入AB，电压表接入CD时，通过电阻器的电流变化量△I最大，最大为0.44A．
