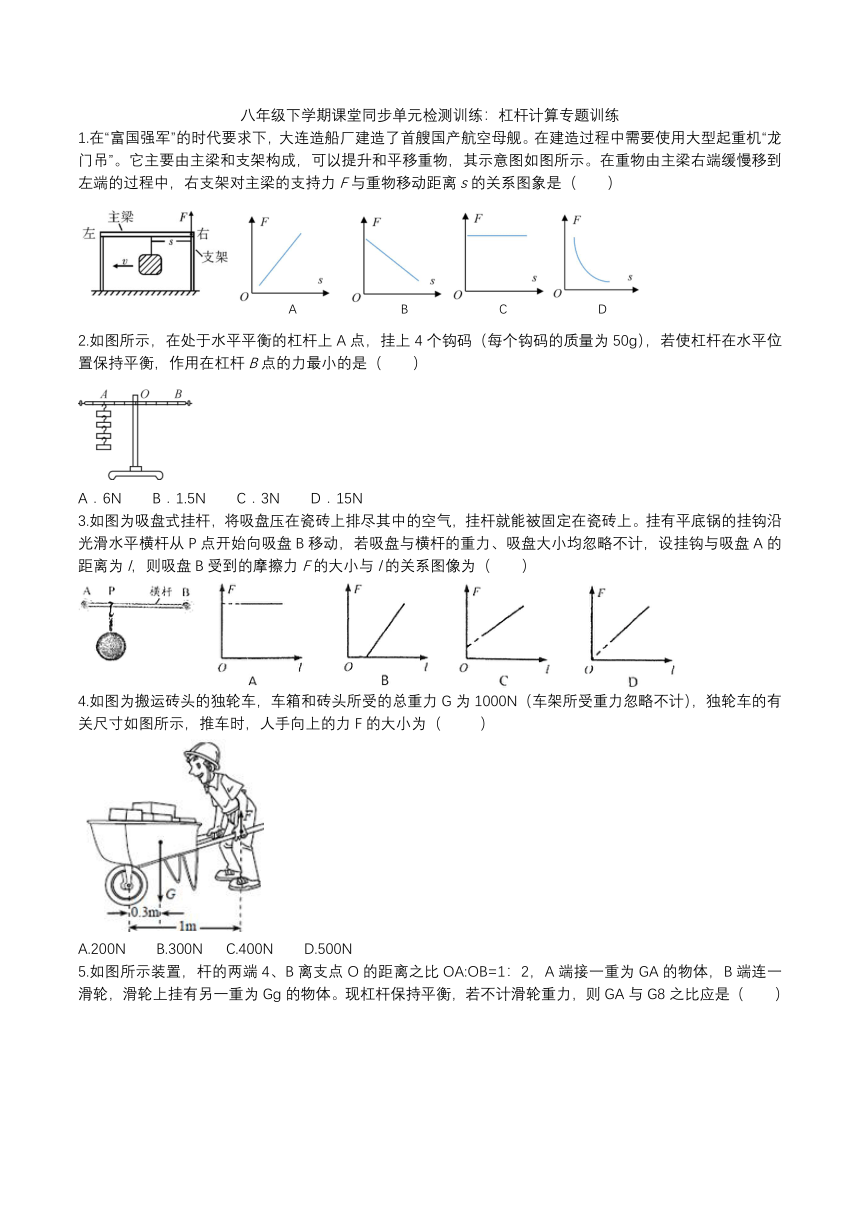

八年级下学期课堂同步单元检测训练:杠杆计算专题训练
1.在“富国强军”的时代要求下,大连造船厂建造了首艘国产航空母舰。在建造过程中需要使用大型起重机“龙门吊”。它主要由主梁和支架构成,可以提升和平移重物,其示意图如图所示。在重物由主梁右端缓慢移到左端的过程中,右支架对主梁的支持力F与重物移动距离s的关系图象是(

2.如图所示,在处于水平平衡的杠杆上A点,挂上4个钩码(每个钩码的质量为50g),若使杠杆在水平位置保持平衡,作用在杠杆B点的力最小的是(

A.6N
B.1.5N
C.3N
D.15N
3.如图为吸盘式挂杆,将吸盘压在瓷砖上排尽其中的空气,挂杆就能被固定在瓷砖上。挂有平底锅的挂钩沿光滑水平横杆从P点开始向吸盘B移动,若吸盘与横杆的重力、吸盘大小均忽略不计,设挂钩与吸盘A的距离为l,则吸盘B受到的摩擦力F的大小与l的关系图像为(

4.如图为搬运砖头的独轮车,车箱和砖头所受的总重力G为1000N(车架所受重力忽略不计),独轮车的有关尺寸如图所示,推车时,人手向上的力F的大小为(

A.200N
B.300N
C.400N
D.500N

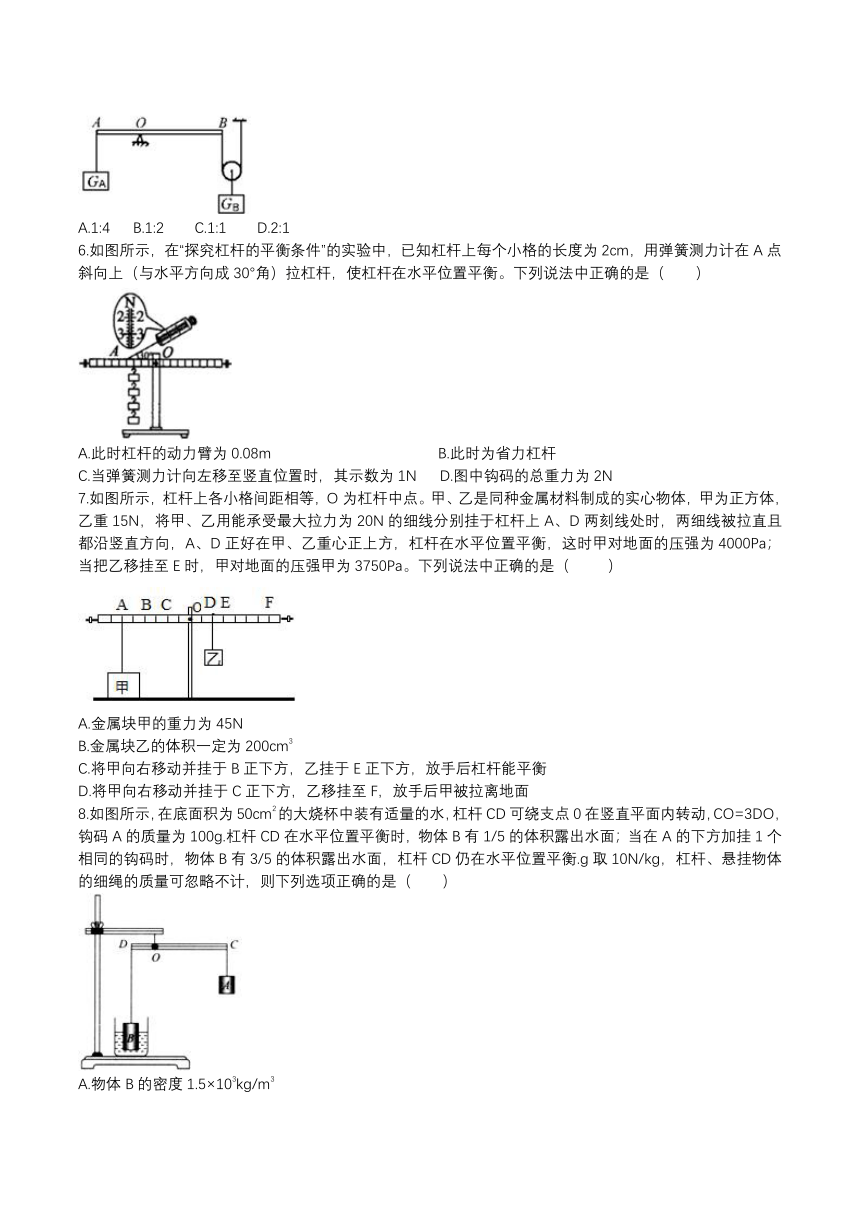

5.如图所示装置,杆的两端4、B离支点O的距离之比OA:OB=1:2,A端接一重为GA的物体,B端连一滑轮,滑轮上挂有另一重为Gg的物体。现杠杆保持平衡,若不计滑轮重力,则GA与G8之比应是(

A.1:4
B.1:2
C.1:1
D.2:1
6.如图所示,在“探究杠杆的平衡条件”的实验中,已知杠杆上每个小格的长度为2cm,用弹簧测力计在A点斜向上(与水平方向成30°角)拉杠杆,使杠杆在水平位置平衡。下列说法中正确的是(

A.此时杠杆的动力臂为0.08m
B.此时为省力杠杆
C.当弹簧测力计向左移至竖直位置时,其示数为1N
D.图中钩码的总重力为2N
7.如图所示,杠杆上各小格间距相等,O为杠杆中点。甲、乙是同种金属材料制成的实心物体,甲为正方体,乙重15N,将甲、乙用能承受最大拉力为20N的细线分别挂于杠杆上A、D两刻线处时,两细线被拉直且都沿竖直方向,A、D正好在甲、乙重心正上方,杠杆在水平位置平衡,这时甲对地面的压强为4000Pa;当把乙移挂至E时,甲对地面的压强甲为3750Pa。下列说法中正确的是(

A.金属块甲的重力为45N
B.金属块乙的体积一定为200cm3
C.将甲向右移动并挂于B正下方,乙挂于E正下方,放手后杠杆能平衡
D.将甲向右移动并挂于C正下方,乙移挂至F,放手后甲被拉离地面
8.如图所示,在底面积为50cm2的大烧杯中装有适量的水,杠杆CD可绕支点0在竖直平面内转动,CO=3DO,钩码A的质量为100g.杠杆CD在水平位置平衡时,物体B有1/5的体积露出水面;当在A的下方加挂1个相同的钩码时,物体B有3/5的体积露出水面,杠杆CD仍在水平位置平衡.g取10N/kg,杠杆、悬挂物体的细绳的质量可忽略不计,则下列选项正确的是(

A.物体B的密度1.5×103kg/m3

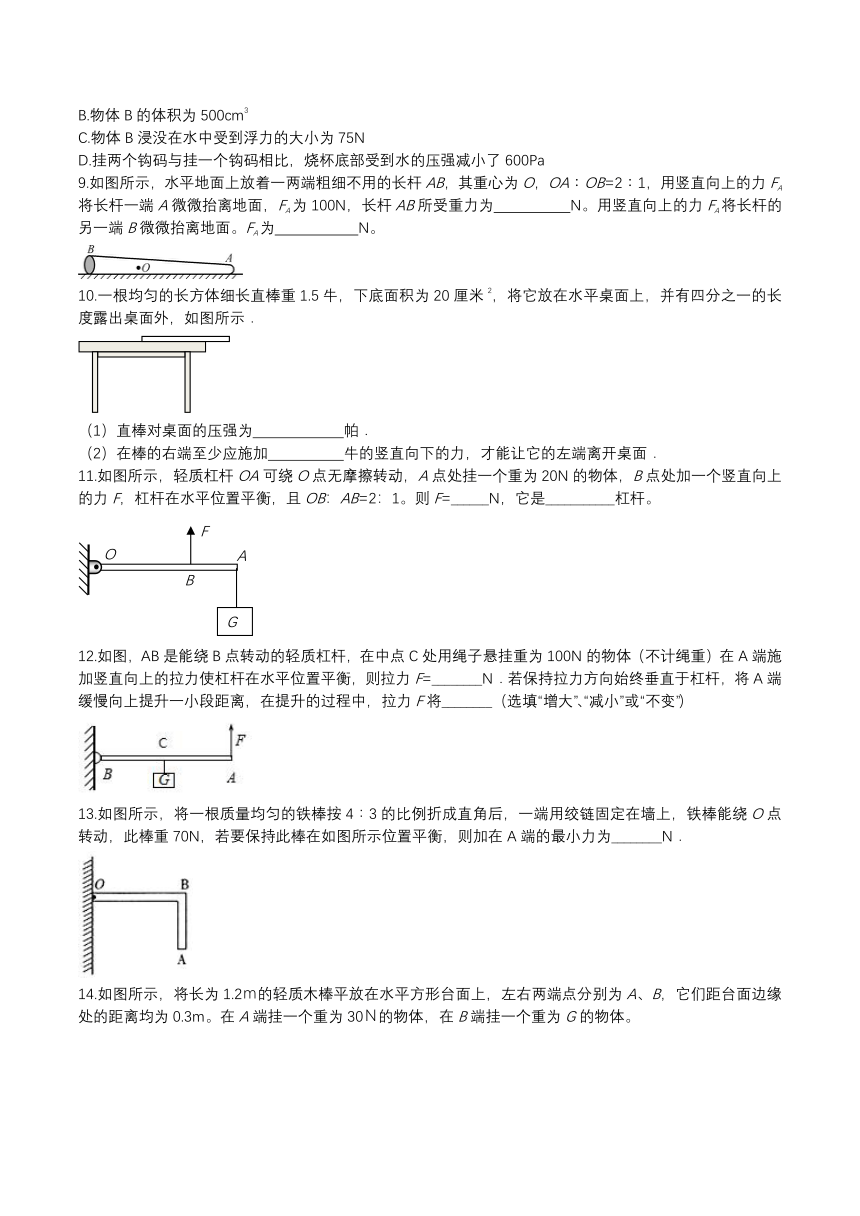

B.物体B的体积为500cm3
C.物体B浸没在水中受到浮力的大小为75N
D.挂两个钩码与挂一个钩码相比,烧杯底部受到水的压强减小了600Pa
9.如图所示,水平地面上放着一两端粗细不用的长杆AB,其重心为O,OA︰OB=2︰1,用竖直向上的力FA将长杆一端A微微抬离地面,FA为100N,长杆AB所受重力为
N。用竖直向上的力FA将长杆的另一端B微微抬离地面。FA为
N。
10.一根均匀的长方体细长直棒重1.5牛,下底面积为20厘米2,将它放在水平桌面上,并有四分之一的长度露出桌面外,如图所示.
(1)直棒对桌面的压强为
帕.
(2)在棒的右端至少应施加
牛的竖直向下的力,才能让它的左端离开桌面.
11.如图所示,轻质杠杆OA可绕O点无摩擦转动,A点处挂一个重为20N的物体,B点处加一个竖直向上的力F,杠杆在水平位置平衡,且OB:AB=2:1。则F=______N,它是___________杠杆。
12.如图,AB是能绕B点转动的轻质杠杆,在中点C处用绳子悬挂重为100N的物体(不计绳重)在A端施加竖直向上的拉力使杠杆在水平位置平衡,则拉力F=________N.若保持拉力方向始终垂直于杠杆,将A端缓慢向上提升一小段距离,在提升的过程中,拉力F将________(选填“增大”、“减小”或“不变”)
13.如图所示,将一根质量均匀的铁棒按4∶3的比例折成直角后,一端用绞链固定在墙上,铁棒能绕O点转动,此棒重70N,若要保持此棒在如图所示位置平衡,则加在A端的最小力为________N.

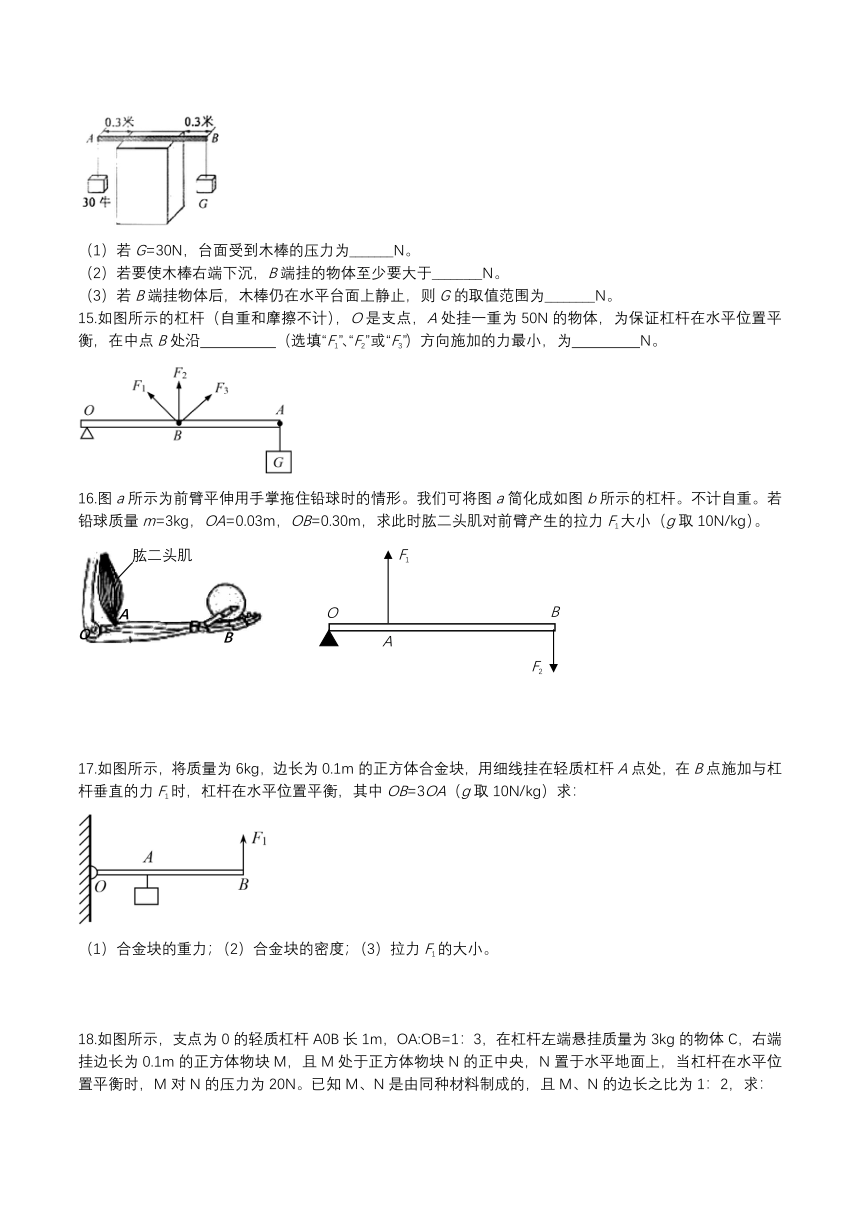

14.如图所示,将长为1.2m的轻质木棒平放在水平方形台面上,左右两端点分别为A、B,它们距台面边缘处的距离均为0.3m。在A端挂一个重为30N的物体,在B端挂一个重为G的物体。
(1)若G=30N,台面受到木棒的压力为_______N。
(2)若要使木棒右端下沉,B端挂的物体至少要大于________N。
(3)若B端挂物体后,木棒仍在水平台面上静止,则G的取值范围为________N。
15.如图所示的杠杆(自重和摩擦不计),O是支点,A处挂一重为50N的物体,为保证杠杆在水平位置平衡,在中点B处沿
(选填“F1”、“F2”或“F3”)方向施加的力最小,为
N。
16.图a所示为前臂平伸用手掌拖住铅球时的情形。我们可将图a简化成如图b所示的杠杆。不计自重。若铅球质量m=3kg,OA=0.03m,OB=0.30m,求此时肱二头肌对前臂产生的拉力F1大小(g取10N/kg)。
17.如图所示,将质量为6kg,边长为0.1m的正方体合金块,用细线挂在轻质杠杆A点处,在B点施加与杠杆垂直的力F1时,杠杆在水平位置平衡,其中OB=3OA(g取10N/kg)求:
(1)合金块的重力;(2)合金块的密度;(3)拉力F1的大小。
18.如图所示,支点为0的轻质杠杆A0B长1m,OA:OB=1:3,在杠杆左端悬挂质量为3kg的物体C,右端挂边长为0.1m的正方体物块M,且M处于正方体物块N的正中央,N置于水平地面上,当杠杆在水平位置平衡时,M对N的压力为20N。已知M、N是由同种材料制成的,且M、N的边长之比为1:2,求:
(1)杠杆右端B点所受的拉力;
(2)正方体物块M密度;
(3)要使N对地面的压强为6000Pa,且杠杆仍在水平位置平衡,则只需将支点O向右移动多少cm?
八年级下学期课堂同步单元检测训练:杠杆计算专题训练答案
1.在“富国强军”的时代要求下,大连造船厂建造了首艘国产航空母舰。在建造过程中需要使用大型起重机“龙门吊”。它主要由主梁和支架构成,可以提升和平移重物,其示意图如图所示。在重物由主梁右端缓慢移到左端的过程中,右支架对主梁的支持力F与重物移动距离s的关系图象是(

答案:B
2.如图所示,在处于水平平衡的杠杆上A点,挂上4个钩码(每个钩码的质量为50g),若使杠杆在水平位置保持平衡,作用在杠杆B点的力最小的是(

A.6N
B.1.5N
C.3N
D.15N
答案:B
3.如图为吸盘式挂杆,将吸盘压在瓷砖上排尽其中的空气,挂杆就能被固定在瓷砖上。挂有平底锅的挂钩沿光滑水平横杆从P点开始向吸盘B移动,若吸盘与横杆的重力、吸盘大小均忽略不计,设挂钩与吸盘A的距离为l,则吸盘B受到的摩擦力F的大小与l的关系图像为(

答案:D
4.如图为搬运砖头的独轮车,车箱和砖头所受的总重力G为1000N(车架所受重力忽略不计),独轮车的有关尺寸如图所示,推车时,人手向上的力F的大小为(

A.200N
B.300N
C.400N
D.500N
答案:B
5.如图所示装置,杆的两端4、B离支点O的距离之比OA:OB=1:2,A端接一重为GA的物体,B端连一滑轮,滑轮上挂有另一重为Gg的物体。现杠杆保持平衡,若不计滑轮重力,则GA与G8之比应是(

A.1:4
B.1:2
C.1:1
D.2:1
答案:C
6.如图所示,在“探究杠杆的平衡条件”的实验中,已知杠杆上每个小格的长度为2cm,用弹簧测力计在A点斜向上(与水平方向成30°角)拉杠杆,使杠杆在水平位置平衡。下列说法中正确的是(

A.此时杠杆的动力臂为0.08m
B.此时为省力杠杆
C.当弹簧测力计向左移至竖直位置时,其示数为1N
D.图中钩码的总重力为2N
答案:D
7.如图所示,杠杆上各小格间距相等,O为杠杆中点。甲、乙是同种金属材料制成的实心物体,甲为正方体,乙重15N,将甲、乙用能承受最大拉力为20N的细线分别挂于杠杆上A、D两刻线处时,两细线被拉直且都沿竖直方向,A、D正好在甲、乙重心正上方,杠杆在水平位置平衡,这时甲对地面的压强为4000Pa;当把乙移挂至E时,甲对地面的压强甲为3750Pa。下列说法中正确的是(

A.金属块甲的重力为45N
B.金属块乙的体积一定为200cm3
C.将甲向右移动并挂于B正下方,乙挂于E正下方,放手后杠杆能平衡
D.将甲向右移动并挂于C正下方,乙移挂至F,放手后甲被拉离地面
答案:AC
8.如图所示,在底面积为50cm2的大烧杯中装有适量的水,杠杆CD可绕支点0在竖直平面内转动,CO=3DO,钩码A的质量为100g.杠杆CD在水平位置平衡时,物体B有1/5的体积露出水面;当在A的下方加挂1个相同的钩码时,物体B有3/5的体积露出水面,杠杆CD仍在水平位置平衡.g取10N/kg,杠杆、悬挂物体的细绳的质量可忽略不计,则下列选项正确的是(

A.物体B的密度1.5×103kg/m3
B.物体B的体积为500cm3
C.物体B浸没在水中受到浮力的大小为75N
D.挂两个钩码与挂一个钩码相比,烧杯底部受到水的压强减小了600Pa
答案:D
9.如图所示,水平地面上放着一两端粗细不用的长杆AB,其重心为O,OA︰OB=2︰1,用竖直向上的力FA将长杆一端A微微抬离地面,FA为100N,长杆AB所受重力为
N。用竖直向上的力FA将长杆的另一端B微微抬离地面。FA为
N。
答案:300
200
10.一根均匀的长方体细长直棒重1.5牛,下底面积为20厘米2,将它放在水平桌面上,并有四分之一的长度露出桌面外,如图所示.
(1)直棒对桌面的压强为
帕.
(2)在棒的右端至少应施加
牛的竖直向下的力,才能让它的左端离开桌面.
答案:(1)1000
(2)1.5
11.如图所示,轻质杠杆OA可绕O点无摩擦转动,A点处挂一个重为20N的物体,B点处加一个竖直向上的力F,杠杆在水平位置平衡,且OB:AB=2:1。则F=______N,它是___________杠杆。
答案:30
费力
12.如图,AB是能绕B点转动的轻质杠杆,在中点C处用绳子悬挂重为100N的物体(不计绳重)在A端施加竖直向上的拉力使杠杆在水平位置平衡,则拉力F=________N.若保持拉力方向始终垂直于杠杆,将A端缓慢向上提升一小段距离,在提升的过程中,拉力F将________(选填“增大”、“减小”或“不变”)
答案:50
减小
13.如图所示,将一根质量均匀的铁棒按4∶3的比例折成直角后,一端用绞链固定在墙上,铁棒能绕O点转动,此棒重70N,若要保持此棒在如图所示位置平衡,则加在A端的最小力为________N.
答案:40
14.如图所示,将长为1.2m的轻质木棒平放在水平方形台面上,左右两端点分别为A、B,它们距台面边缘处的距离均为0.3m。在A端挂一个重为30N的物体,在B端挂一个重为G的物体。
(1)若G=30N,台面受到木棒的压力为_______N。
(2)若要使木棒右端下沉,B端挂的物体至少要大于________N。
(3)若B端挂物体后,木棒仍在水平台面上静止,则G的取值范围为________N。
答案:(1)60
(2)90
(3)10~90
15.如图所示的杠杆(自重和摩擦不计),O是支点,A处挂一重为50N的物体,为保证杠杆在水平位置平衡,在中点B处沿
(选填“F1”、“F2”或“F3”)方向施加的力最小,为
N。
答案:F2
100
16.图a所示为前臂平伸用手掌拖住铅球时的情形。我们可将图a简化成如图b所示的杠杆。不计自重。若铅球质量m=3kg,OA=0.03m,OB=0.30m,求此时肱二头肌对前臂产生的拉力F1大小(g取10N/kg)。
答案:300N
17.如图所示,将质量为6kg,边长为0.1m的正方体合金块,用细线挂在轻质杠杆A点处,在B点施加与杠杆垂直的力F1时,杠杆在水平位置平衡,其中OB=3OA(g取10N/kg)求:
(1)合金块的重力;(2)合金块的密度;(3)拉力F1的大小。
答案:(1)合金块的重力为60N(2)合金块的密度为6×103kg/m3(3)拉力F1的大小为20N
18.如图所示,支点为0的轻质杠杆A0B长1m,OA:OB=1:3,在杠杆左端悬挂质量为3kg的物体C,右端挂边长为0.1m的正方体物块M,且M处于正方体物块N的正中央,N置于水平地面上,当杠杆在水平位置平衡时,M对N的压力为20N。已知M、N是由同种材料制成的,且M、N的边长之比为1:2,求:
(1)杠杆右端B点所受的拉力;
(2)正方体物块M密度;
(3)要使N对地面的压强为6000Pa,且杠杆仍在水平位置平衡,则只需将支点O向右移动多少cm?
答案:(1)10N;(2)3×103kg/m3;(3)25cm
