粤沪版物理八年级册上第三章达标检测卷 含答案

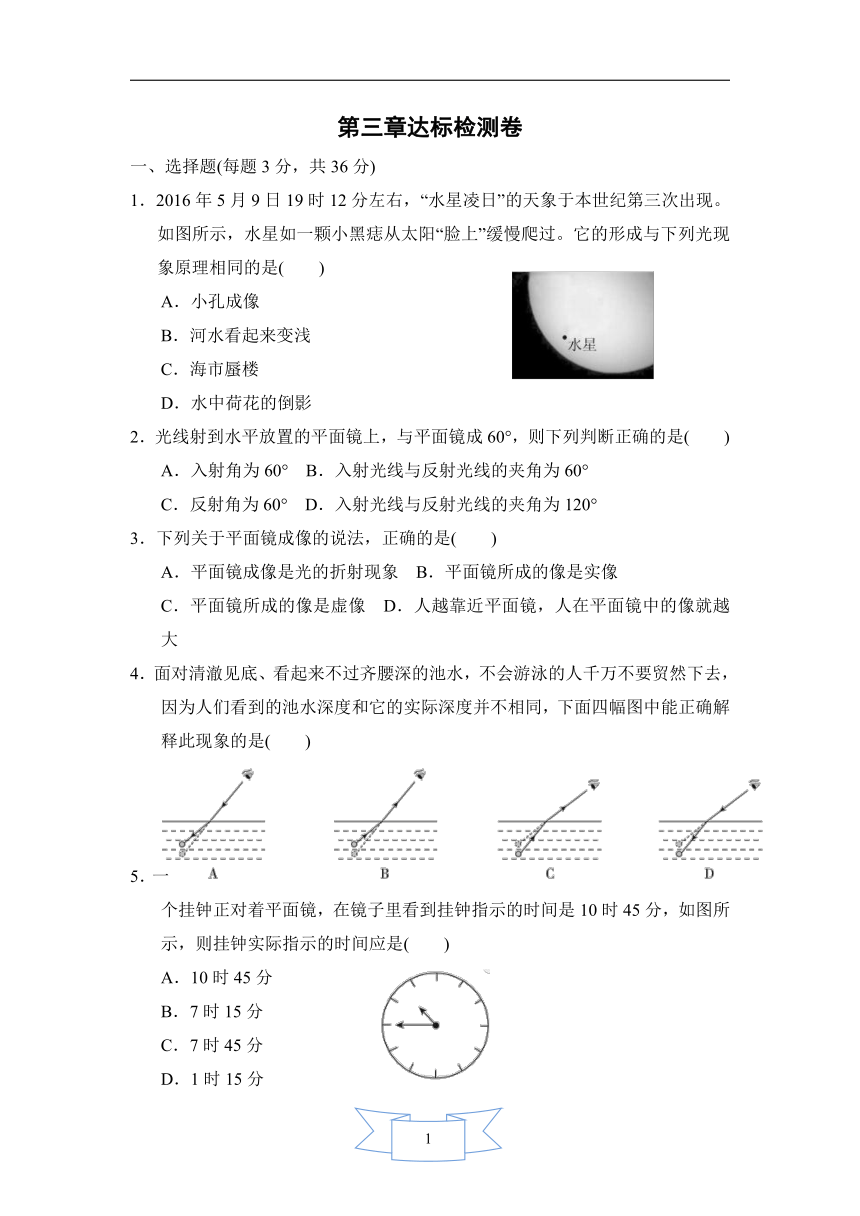

第三章达标检测卷
一、选择题(每题3分，共36分)
1．2016年5月9日19时12分左右，“水星凌日”的天象于本世纪第三次出现。如图所示，水星如一颗小黑痣从太阳“脸上”缓慢爬过。它的形成与下列光现象原理相同的是(　　)
A．小孔成像
B．河水看起来变浅
C．海市蜃楼
D．水中荷花的倒影
2．光线射到水平放置的平面镜上，与平面镜成60°，则下列判断正确的是(　　)
A．入射角为60°
B．入射光线与反射光线的夹角为60°
C．反射角为60°
D．入射光线与反射光线的夹角为120°
3．下列关于平面镜成像的说法，正确的是(　　)
A．平面镜成像是光的折射现象
B．平面镜所成的像是实像
C．平面镜所成的像是虚像
D．人越靠近平面镜，人在平面镜中的像就越大
4．面对清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，因为人们看到的池水深度和它的实际深度并不相同，下面四幅图中能正确解释此现象的是(　　)
5．一个挂钟正对着平面镜，在镜子里看到挂钟指示的时间是10时45分，如图所示，则挂钟实际指示的时间应是(　　)
A．10时45分
B．7时15分
C．7时45分
D．1时15分

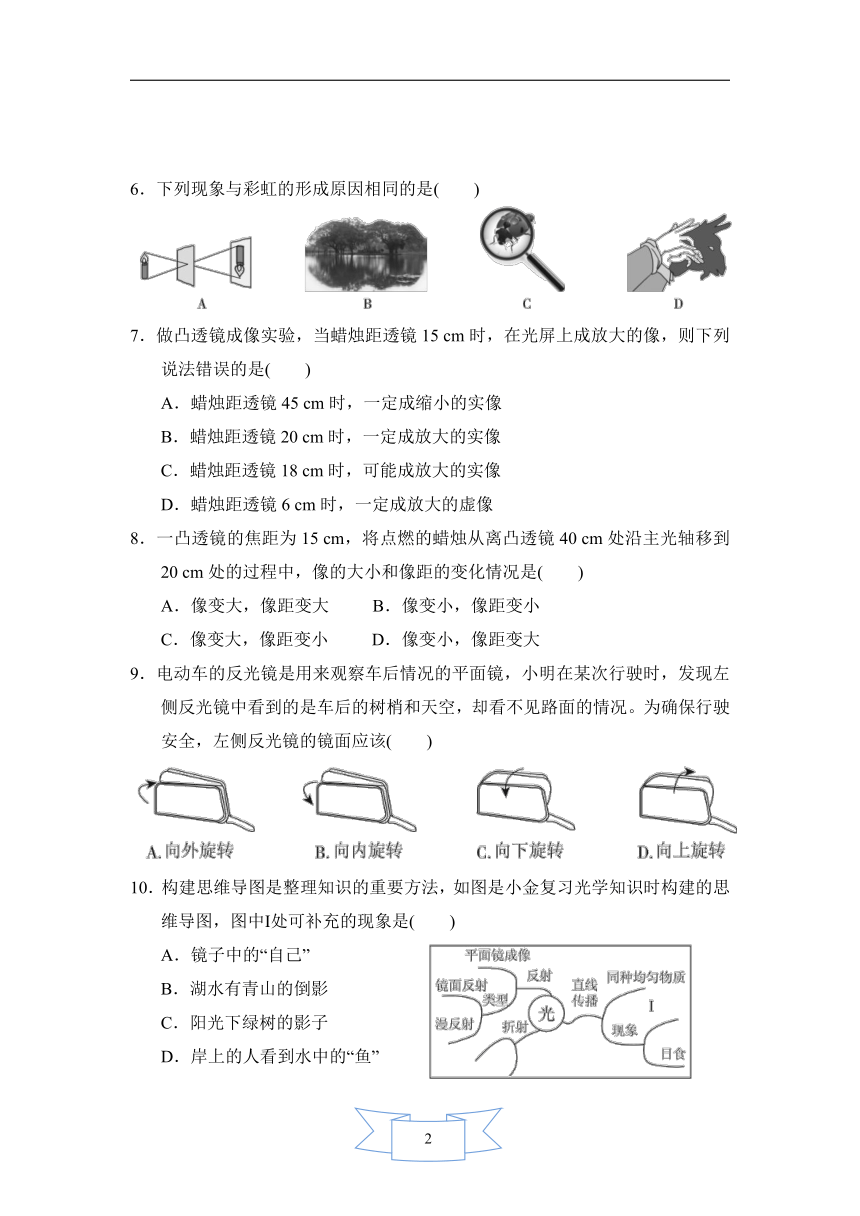

6．下列现象与彩虹的形成原因相同的是(　　)
7．做凸透镜成像实验，当蜡烛距透镜15
cm时，在光屏上成放大的像，则下列说法错误的是(　　)
A．蜡烛距透镜45
cm时，一定成缩小的实像
B．蜡烛距透镜20
cm时，一定成放大的实像
C．蜡烛距透镜18
cm时，可能成放大的实像
D．蜡烛距透镜6
cm时，一定成放大的虚像
8．一凸透镜的焦距为15
cm，将点燃的蜡烛从离凸透镜40
cm处沿主光轴移到20
cm处的过程中，像的大小和像距的变化情况是(　　)
A．像变大，像距变大
B．像变小，像距变小
C．像变大，像距变小
D．像变小，像距变大
9．电动车的反光镜是用来观察车后情况的平面镜，小明在某次行驶时，发现左侧反光镜中看到的是车后的树梢和天空，却看不见路面的情况。为确保行驶安全，左侧反光镜的镜面应该(　　)
10．构建思维导图是整理知识的重要方法，如图是小金复习光学知识时构建的思维导图，图中Ⅰ处可补充的现象是(　　)
A．镜子中的“自己”
B．湖水有青山的倒影
C．阳光下绿树的影子
D．岸上的人看到水中的“鱼”
　

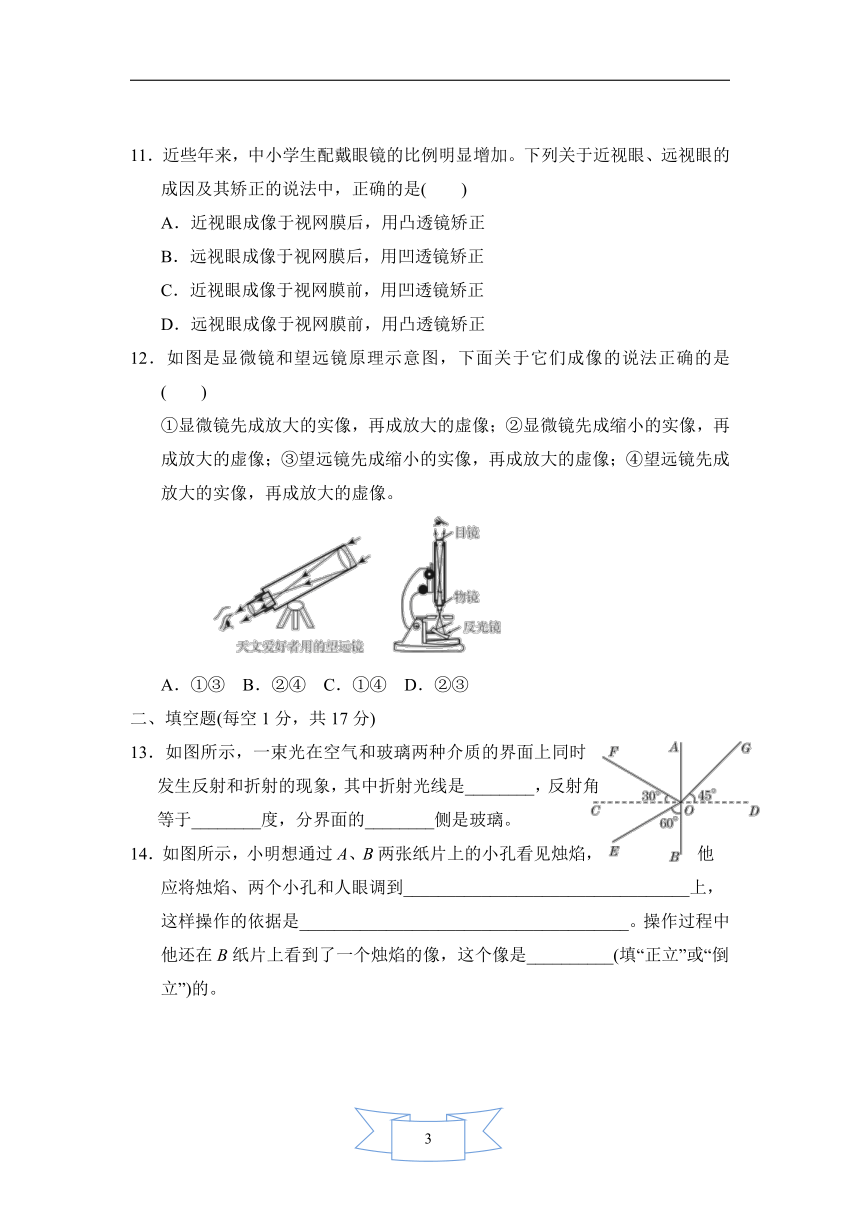

11．近些年来，中小学生配戴眼镜的比例明显增加。下列关于近视眼、远视眼的成因及其矫正的说法中，正确的是(　　)
A．近视眼成像于视网膜后，用凸透镜矫正
B．远视眼成像于视网膜后，用凹透镜矫正
C．近视眼成像于视网膜前，用凹透镜矫正
D．远视眼成像于视网膜前，用凸透镜矫正
12．如图是显微镜和望远镜原理示意图，下面关于它们成像的说法正确的是(　　)
①显微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的虚像；③望远镜先成缩小的实像，再成放大的虚像；④望远镜先成放大的实像，再成放大的虚像。
A．①③
B．②④
C．①④
D．②③
二、填空题(每空1分，共17分)
13．如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射的现象，其中折射光线是________，反射角等于________度，分界面的________侧是玻璃。

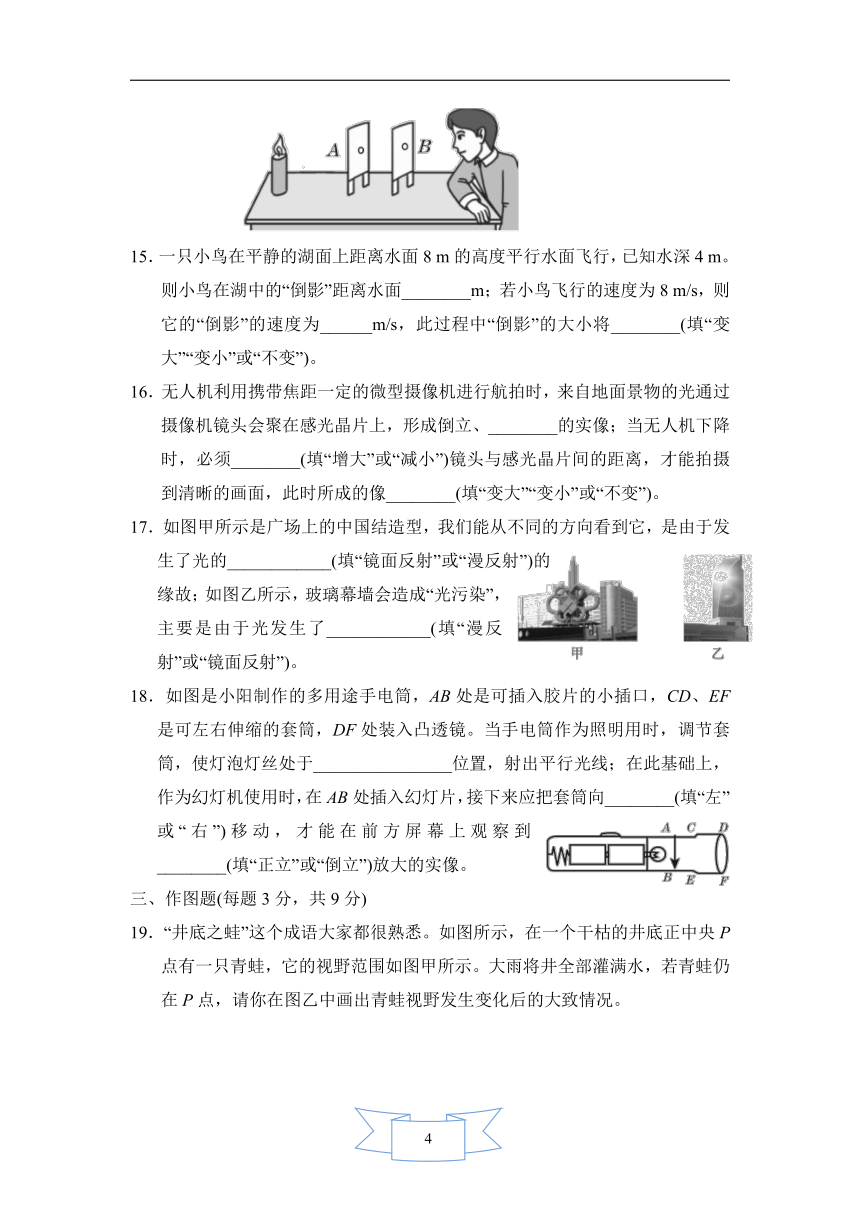

14．如图所示，小明想通过A、B两张纸片上的小孔看见烛焰，他应将烛焰、两个小孔和人眼调到_________________________________上，这样操作的依据是______________________________________。操作过程中他还在B纸片上看到了一个烛焰的像，这个像是__________(填“正立”或“倒立”)的。
15．一只小鸟在平静的湖面上距离水面8
m的高度平行水面飞行，已知水深4
m。则小鸟在湖中的“倒影”距离水面________m；若小鸟飞行的速度为8
m/s，则它的“倒影”的速度为______m/s，此过程中“倒影”的大小将________(填“变大”“变小”或“不变”)。
16．无人机利用携带焦距一定的微型摄像机进行航拍时，来自地面景物的光通过摄像机镜头会聚在感光晶片上，形成倒立、________的实像；当无人机下降时，必须________(填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰的画面，此时所成的像________(填“变大”“变小”或“不变”)。
17．如图甲所示是广场上的中国结造型，我们能从不同的方向看到它，是由于发生了光的____________(填“镜面反射”或“漫反射”)的缘故；如图乙所示，玻璃幕墙会造成“光污染”，主要是由于光发生了____________(填“漫反射”或“镜面反射”)。
18．如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。当手电筒作为照明用时，调节套筒，使灯泡灯丝处于________________位置，射出平行光线；在此基础上，作为幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向________(填“左”或“右”)移动，才能在前方屏幕上观察到________(填“正立”或“倒立”)放大的实像。
三、作图题(每题3分，共9分)

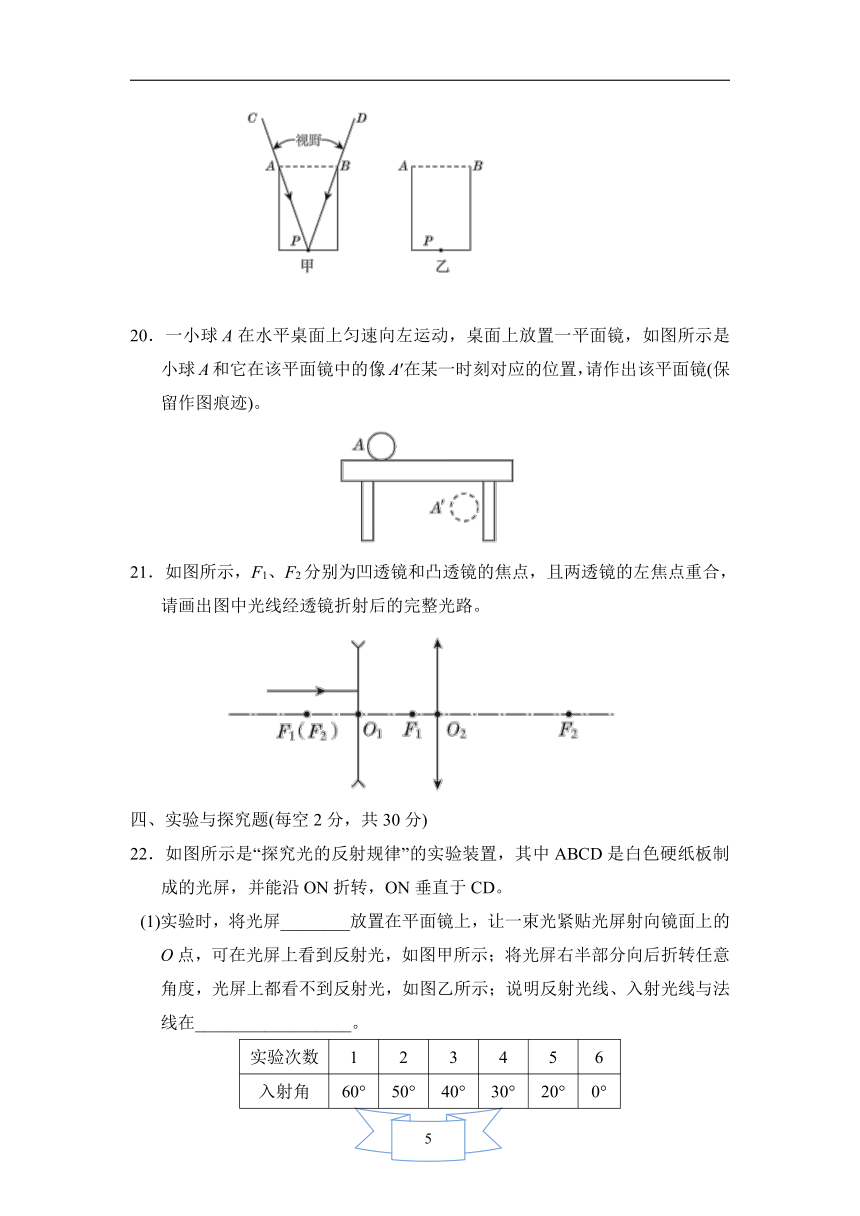

19．“井底之蛙”这个成语大家都很熟悉。如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图甲所示。大雨将井全部灌满水，若青蛙仍在P点，请你在图乙中画出青蛙视野发生变化后的大致情况。
20．一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)。
21．如图所示，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。
四、实验与探究题(每空2分，共30分)
22．如图所示是“探究光的反射规律”的实验装置，其中ABCD是白色硬纸板制成的光屏，并能沿ON折转，ON垂直于CD。
(1)实验时，将光屏________放置在平面镜上，让一束光紧贴光屏射向镜面上的O点，可在光屏上看到反射光，如图甲所示；将光屏右半部分向后折转任意角度，光屏上都看不到反射光，如图乙所示；说明反射光线、入射光线与法线在__________________。
实验次数
1
2
3
4
5
6
入射角
60°
50°
40°
30°
20°
0°
反射角
60°
50°
40°
60°
20°
0°
(2)某同学的实验数据如上表所示，其中有一组数据测错了，这组数据是第______次实验的，原因可能是将反射光线与________的夹角当成反射角。
23．如图所示，在探究“平面镜成像特点”的实验中：
(1)实验时，选择玻璃板代替平面镜进行实验的原因是______________________。
(2)在竖直的玻璃板前点燃蜡烛A，蜡烛B在玻璃板后面移动，人眼一直在玻璃板______(填“前”或“后”)观察，直至蜡烛B与蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是____________(填“蜡烛A”或“蜡烛A的像”)。
(3)实验时，将蜡烛A逐渐靠近玻璃板时，它的像的大小
________(填“变大”“变小”或“不变”)。
(4)移去蜡烛B，在其原来位置上放置一块光屏，光屏上
________(填“能”或“不能”)呈现蜡烛的像。
24．小明同学在做“探究凸透镜成像规律”的实验。
(1)前面学过，物体离照相机的镜头比较远，成缩小的实像；物体离投影仪的镜头比较近，成放大的实像；物体离放大镜比较近，成放大、正立的虚像。据此小明提出的问题是：像的虚实、大小、正倒跟__________有什么关系？
(2)如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝________cm。
(3)小明所用实验装置如图乙所示，若将凸透镜放在光具座50
cm刻度线位置处不变，把蜡烛放在10
cm刻度线处，利用此时凸透镜成像的特点制成的光学仪器是________(填“照相机”
“放大镜”或“投影仪”)。
(4)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图像，由图像可知成实像时物距逐渐减小，像距逐渐________。当u＞2f时，物体移动速度________像移动的速度，当f＜u＜2f时，物体移动速度________像移动的速度。(后两空均填“大于”“小于”或“等于”)
五、综合应用题(8分)
25．小柯生日那天，爸爸送给他一架“傻瓜”相机(镜头焦距为35
mm)。它不需要调焦(根据景物的远近调节镜头到底片的距离)就能拍照。这是为什么呢？小柯去请教老师。老师说：“你的照相机镜头可以看成一个凸透镜。凸透镜成像时，物距、像距和焦距之间有一个定量关系。我告诉你公式，你自己算出一组数据，再看看吧。”小柯用公式算出了下列数据：
物距和像距的变化(f＝35
mm)
他还是找不到答案，但当他看到说明书上“拍摄时，景物要在3
m以外”的提醒时，一下子找到了答案。你知道“傻瓜”相机为什么不需要调焦吗？
答案
一、1.A　点拨：当水星转到太阳与地球中间且三者在一条直线上时，在地球上看到水星从太阳面上移过，这就是“水星凌日”现象，成因是光的直线传播。小孔成像是光的直线传播现象，河水看起来变浅是光的折射现象，海市蜃楼是光的折射现象，水中荷花的倒影是光的反射现象。
2．B　点拨：已知入射光线与镜面的夹角为60°，根据入射角的定义可知，入射角为90°－60°＝30°，而反射角等于入射角，即反射角也为30°，则入射光线与反射光线的夹角为30°＋30°＝60°，故选B。
3．C
4．C　点拨：池底反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，逆着折射光线看上去，看到的是变浅的池底的虚像，即池水的实际深度比看到的池底要深，故选C。
5．D　点拨：像与物关于平面镜是对称的。
6．C　点拨：雨后彩虹是光的色散现象，即由光的折射形成的，凸透镜成像的过程，实际上是由光的折射形成的，故选C。
7．B　点拨：由题意知凸透镜的焦距范围为7.5～15
cm，蜡烛距凸透镜20
cm时，物距可能大于二倍焦距，也可能在二倍焦距和一倍焦距之间，可能成放大的实像，也可能成缩小的实像，故B错。
8．A　点拨：凸透镜的焦距是15
cm，将点燃的蜡烛从离凸透镜40
cm处移到20
cm处的过程中，物距始终大于焦距，凸透镜成实像，由于物距减小，则像距变大，像变大，故选A。
9．C　点拨：发现左侧反光镜中看到的是车后的树梢和天空，说明树梢的反射光线经平面镜反射后进入眼睛，因此要将反光镜向下旋转。
10．C　点拨：读思维导图可知，图中Ⅰ处要求填写的是光的直线传播的现象。镜子中的“自己”、湖水有青山的倒影，都是光的反射形成的，不符合题意；阳光下绿树的影子，是光的直线传播形成的，符合题意；岸上的人看到水中的“鱼”，是光在水面处发生折射形成的，不符合题意。
11．C　点拨：近视眼是指光线会聚在视网膜的前方，看不清远处的物体，可以配戴凹透镜进行矫正；远视眼是指光线会聚在视网膜的后方，看不清近处的物体，可以配戴凸透镜进行矫正。
12．A　点拨：显微镜物镜和目镜都是凸透镜，把标本放在物镜的一倍焦距和二倍焦距之间，会得到一个放大的实像，这个放大的实像正好成在目镜焦点以内，由凸透镜成像规律可知，当u＜f时，成正立放大的虚像，可见显微镜的物镜成倒立、放大的实像，目镜成正立、放大的虚像，故①正确，②错误；用望远镜观察远处物体时，物体通过物镜成的是倒立、缩小的实像，这个像通过靠近眼睛的目镜成正立、放大的虚像，故③正确，④错误。
二、13.OG；30；左
14．同一直线；光在空气中沿直线传播；倒立
点拨：光在同一种均匀介质中沿直线传播，要通过A、B两张纸片上的小孔看见烛焰，应将烛焰、两个小孔和人眼调到同一直线上；物体通过小孔成的是倒立的实像。
15．8；8；不变　点拨：小鸟距水面8
m，像到水面的距离也是8
m，即“倒影”距水面的距离为8
m；平面镜所成的像与物体关于平面镜对称，小鸟平行水面飞行的速度为8
m/s，则它的“倒影”的速度也为8
m/s；由于平面镜成等大的虚像，因此小鸟在湖水中的“倒影”大小不变。
16．缩小；增大；变大　点拨：摄像机的镜头相当于一个凸透镜，其成像的原理是当物距大于二倍焦距时，凸透镜成倒立缩小的实像；当无人机下降时，镜头到物体的距离变小，物距减小，应增大像距，即增大镜头与感光晶片间的距离，才能拍摄到清晰的画面，像距变大，像变大。
17．漫反射；镜面反射
18．凸透镜焦点；右；倒立
三、19．解：如图所示。
点拨：当井里灌满水后，光线照到水面会发生折射现象，由于光是从空气射向水，入射角大于折射角，因此青蛙的视野范围变大。
(第19题)
20．解：如图所示。
21．解：如图所示。　点拨：平行于主光轴的光线经凹透镜折射后折射光线的反向延长线通过焦点，该光线正好是通过凸透镜的焦点，经凸透镜后平行于主光轴射出，如图所示。
四、22．(1)垂直；同一平面内　(2)4；平面镜
点拨：(1)实验时，将光屏垂直放置在平面镜上，让一束光紧贴光屏射向镜面上的O点，可在光屏上看到反射光，如图甲；将光屏右半部分向后折转任意角度，光屏上都看不到反射光，如图乙；说明反射光线、入射光线与法线在同一平面内。(2)根据反射定律，反射角等于入射角，反射角是反射光线与法线的夹角，入射角是入射光线与法线的夹角，某同学的实验数据中有一组数据测错了，这组数据是第4次实验的，原因可能是将反射光线与平面镜的夹角当成反射角。
23．(1)便于确定像的位置　(2)前；蜡烛A的像
(3)不变　(4)不能
点拨：(1)为了确定像的位置，让蜡烛A的像和蜡烛B重合，观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板。(2)在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合；在比较物与像的大小关系时，蜡烛B替代的是蜡烛A的像。(3)平面镜成像时，像的大小与物体大小相等，与位置无关，像的大小不变。(4)平面镜所成的像是虚像，不会出现在光屏上，因此移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像。
24．(1)物距　(2
)10.0　(3)照相机　(4)增大；大于；小于
点拨：(1)根据物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像，据此小明提出的问题是：像的虚实、大小、正倒跟物距有什么关系？(2)由图甲知，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，则焦距为20.0
cm－
10.0
cm＝10.0
cm。(3)由于凸透镜的焦距是10
cm，当物体在10
cm处时，物距为50
cm－10
cm＝40
cm，物距大于二倍焦距，成倒立缩小的实像，这是照相机的原理。(4)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图像，由图像可知成实像时物距逐渐减小，像距逐渐增大；当u＞2f时，物体移动速度大于像移动的速度，当f＜u＜2f时，物体移动速度小于像移动的速度。
五、25．解：用“傻瓜”相机拍照，当景物在3
m以外时，物距变化时，像距变化极小，故在不调焦的情况下，得到的像仍然比较清晰。
