(共22张PPT)
12.3
机械效率

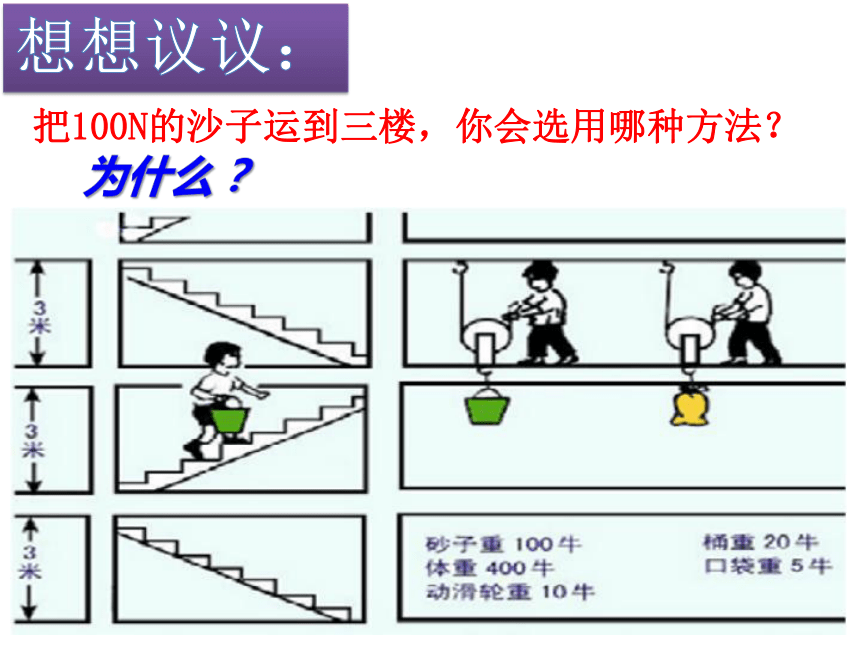

把100N的沙子运到三楼,你会选用哪种方法?
为什么?
想想议议:
1
2
3
1
2
3
对沙子做功
对桶做功
克服重力做功
对沙子做功
对桶做功
对滑轮做功
对沙子做功
对口袋做功
对滑轮做功
对砂子做功





克服自身重力做功
并不需要做
但又不得不做的功
对人们有用
必须做的功
3m
3m

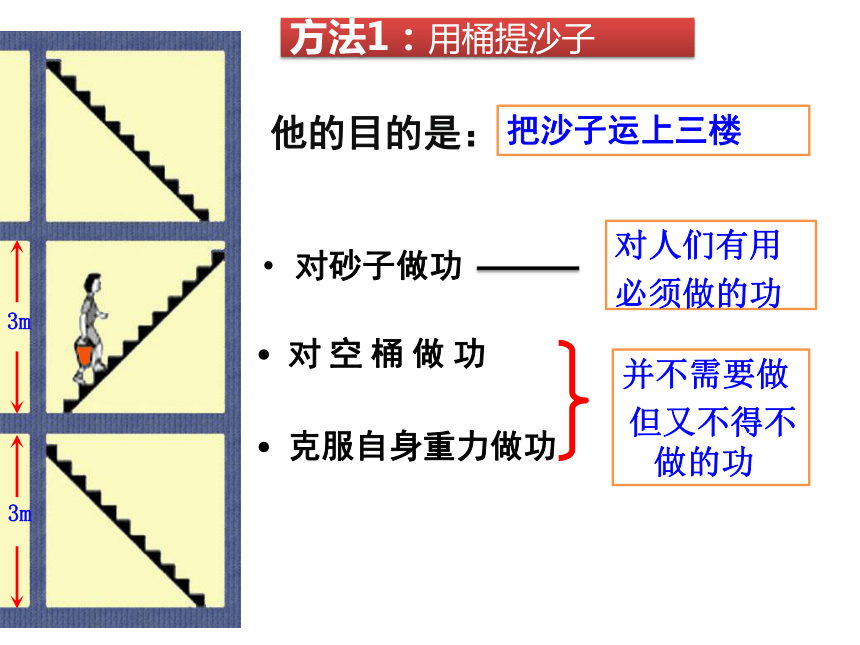

方法1:用桶提沙子
他的目的是:
把沙子运上三楼

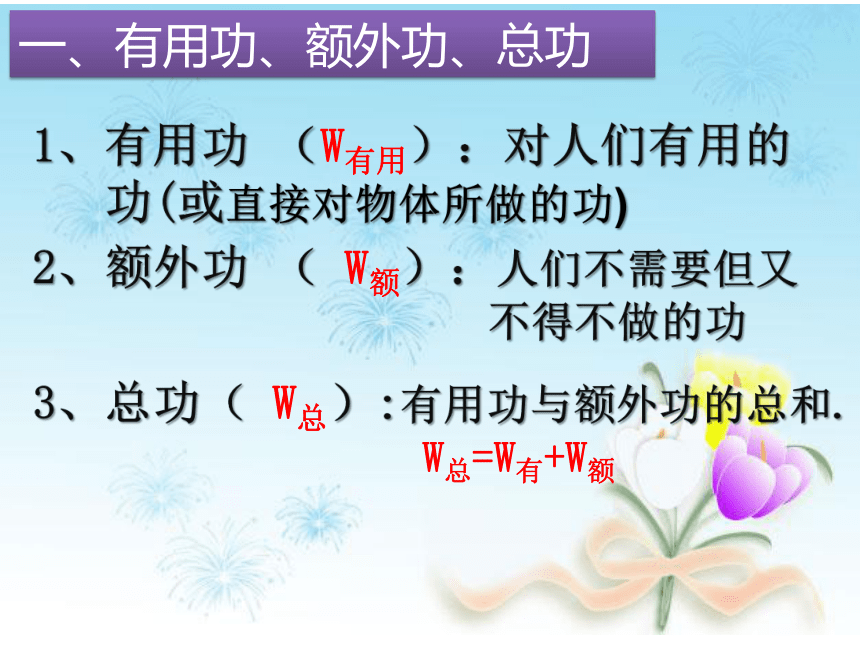

一、有用功、额外功、总功
1、有用功
(W有用):对人们有用的
功(或直接对物体所做的功)
2、额外功

W额):人们不需要但又
不得不做的功
3、总功(
W总):有用功与额外功的总和.
W总=W有+W额

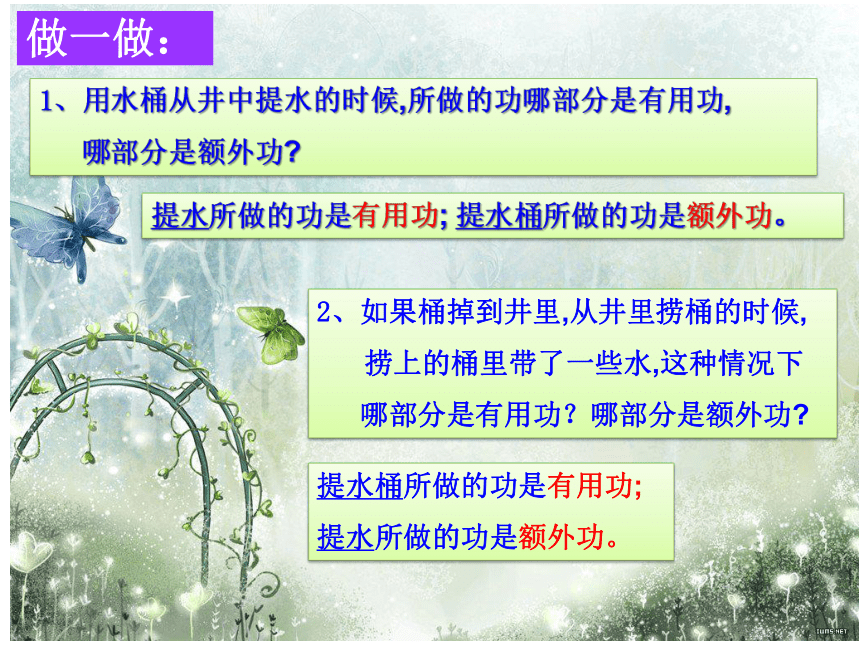

做一做:
1、用水桶从井中提水的时候,所做的功哪部分是有用功,
哪部分是额外功?
提水所做的功是有用功;
提水桶所做的功是额外功。
2、如果桶掉到井里,从井里捞桶的时候,
捞上的桶里带了一些水,这种情况下
哪部分是有用功?哪部分是额外功?
提水桶所做的功是有用功;
提水所做的功是额外功。

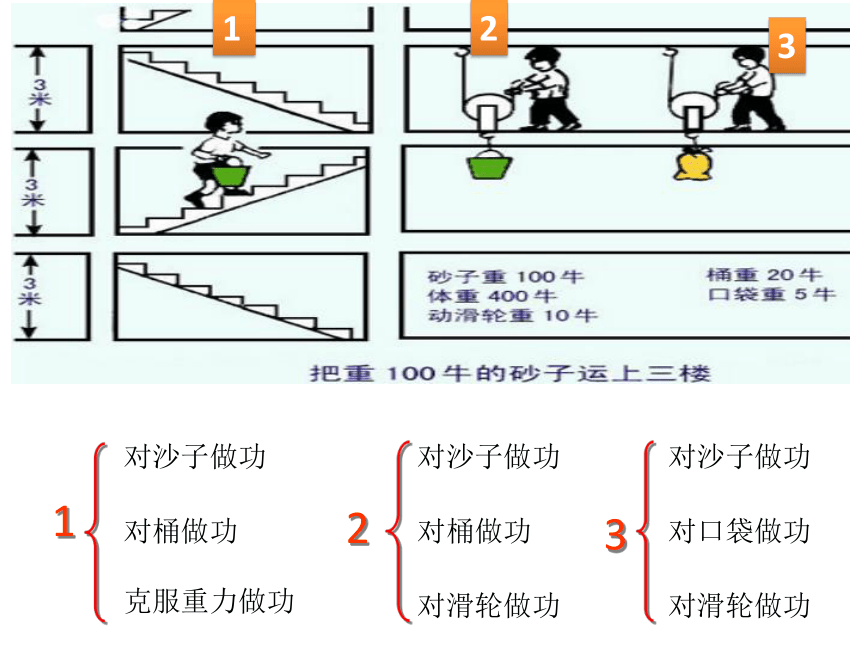

1
2
3
1
2
3
对沙子做功
对桶做功
克服重力做功
对沙子做功
对桶做功
对滑轮做功
对沙子做功
对口袋做功
对滑轮做功
600J
2520J
600J
180J
600J
90J

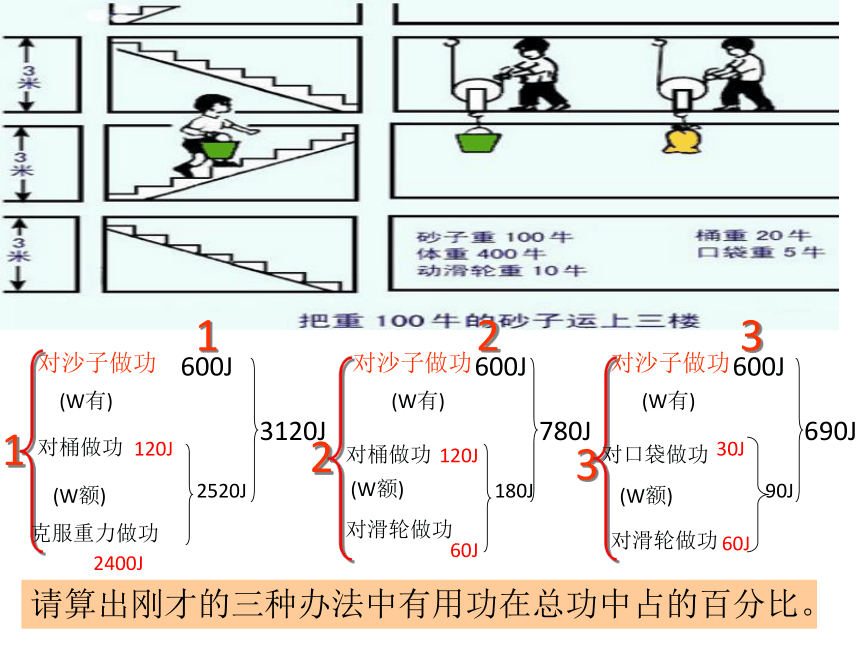

请算出刚才的三种办法中有用功在总功中占的百分比。
3120J
780J
690J
(W有)
(W额)
(W有)
(W有)
(W额)
(W额)
120J
2400J
120J
60J
30J
60J
1
2
3
1
2
3
对沙子做功
对桶做功
克服重力做功
对沙子做功
对桶做功
对滑轮做功
对沙子做功
对口袋做功
对滑轮做功
600J
2520J
600J
180J
600J
90J
3120J
780J
690J

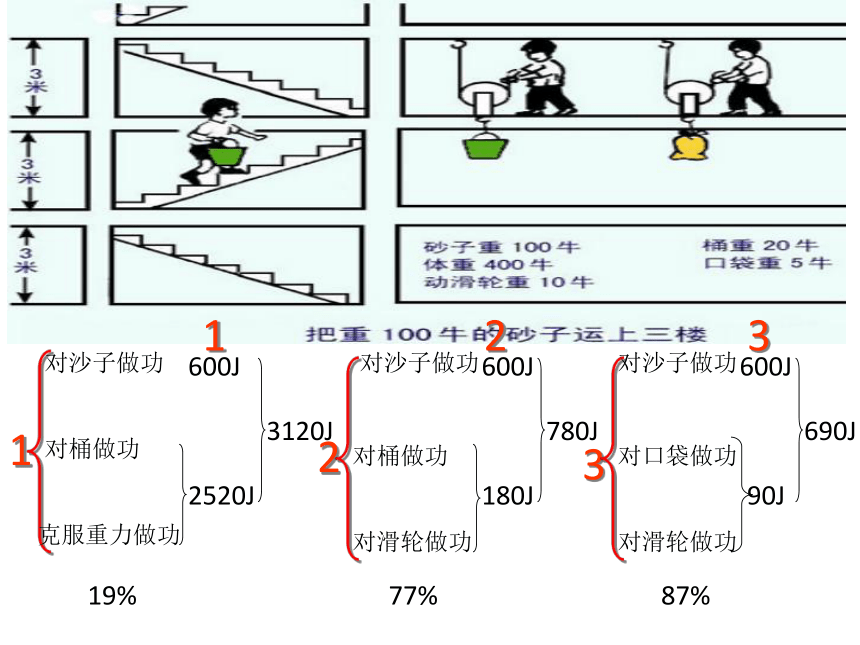

19%
77%
87%

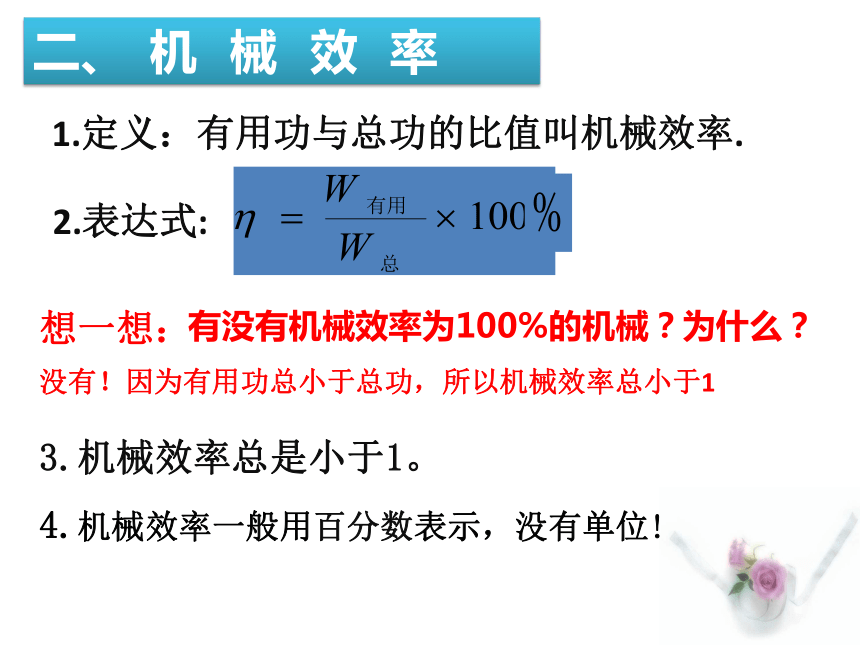

二、




1.定义:有用功与总功的比值叫机械效率.
2.表达式:
没有!因为有用功总小于总功,所以机械效率总小于1
想一想:
有没有机械效率为100%的机械?为什么?
3.机械效率总是小于1。
4.机械效率一般用百分数表示,没有单位!
%
使用起重机提升重物时所做的有用功跟总功的比值是60%,也可以说有用功在总功中占有60%,另外的40%是额外功.
起重机的机械效率是60%,它表示什么意思?
一些机械的机械效率:
离心式水泵60%-80%
柴油机28%-37%
汽油机
22%-27%
1804年特雷维辛克发明的蒸汽机车.蒸汽机的效率通常只有6%-15%.
理解机械的三种功
G
F
如:用竖直方向上
的滑轮提升物体G
要提升重物G,同时必须将动滑轮也提升。这时,你要克服动滑轮重力和摩擦而额外做功,否则你不能完成任务。这部分功无利用价值而又不得不做,是额外功。
要实现目的,完成有用功,必须施加动力F对滑轮做功,动力所做的是总功
提升物体G是目的,有利用价值,是有用功
F
F拉
G物
W有用=F拉S
1、有用功:W有用=G物h
二、滑轮组的效率
额外功:W额=G轮h(忽略摩擦力)
总功:W总=FS
2、滑轮组的效率
%
η=W有用/W总?
=G物h/FS?=G物/nF
(S=nh)?
η=
G物/nF
(1).增大物重;
(2).减小动滑轮重;
(3).减少机械间的摩擦。
3、提高滑轮组机械效率的方法:
探究
斜面的机械效率
1、提出猜想:
斜面的机械效率可能和
有关。
2、参考器材:
长木板、小木块、弹簧测力计、刻度尺
3、探究过程:
⑴组装器材
⑵进行实验
斜面的倾斜程度
⑶分析数据,得到结论
实验装置:
F
S
h
结论:斜面越陡,越不省力,机械效率越高。
理论推导:
与斜面的光滑程度有关
三、影响斜面机械效率的因素有两点
(1)斜面的坡度
(2)斜面的光滑程度
斜面越陡,机械效率越高
斜面越光滑,机械效率越高
知识小结
一、机械的三种功:
有用功——有利用价值的功。
总功——动力对机械所做的功。
额外功——对人们无利用价值
而又不得不做的功。
二、机械效率:
1、定义:有用功与总功的比值。
2、公式讨论:
请你判断:下面说法中是否正确?
1.有用功越多,机械效率越高(

2.额外功越少,机械效率越高(

3.物体做功越慢,机械效率越低(

4.做总功越多,机械效率越低(

5.做相同的有用功,额外功越少,机械效率越高(

6.做相同的总功时,有用功越多,机械效率越高(

7.机械效率越高,越省力(



×
×
×
×
×
例1.用一动滑轮将货物400N的货物匀速提到高2m,
所用拉力是250N,求有用功、额外功、总功和
动滑轮的机械效率各是多少?
已知:G=400N
h=2m
S=nh=4m
F=250N
求:
W有
W额
W总
η
W额=
W总
—W有
=1000J-800J=200J
例2.
用一动滑轮将重200N的砂子提到9m高的脚
手架上,所用力是120N,求有用功、总功和
机械效率各
是多少?
解:
已知:G=200N
h=9m
S=18m
F=120N
例:一台起重机将重3600N的货物提高4m。如果额外
功是9600J,起重机做的有用功是多少?总功是
多少?机械效率是多少?
解:
起重机提高物体的力等于物体的重力
F=G=3600N
起重机提升重物所做的有用功
起重机做的总功
W总=W有+W额
=14400J+9600J=2.4×104J
W有=FS=Gh
=3600N×4m=14400J=1.44×104J
因此,起重机的机械效率
η=W有/W总
=
1.44×104J/2.4×104J=60%
