磁生电
————葫芦岛市第六初级中学
奥斯特
1777-1851
电
磁
奥斯特
？
　　据此发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。

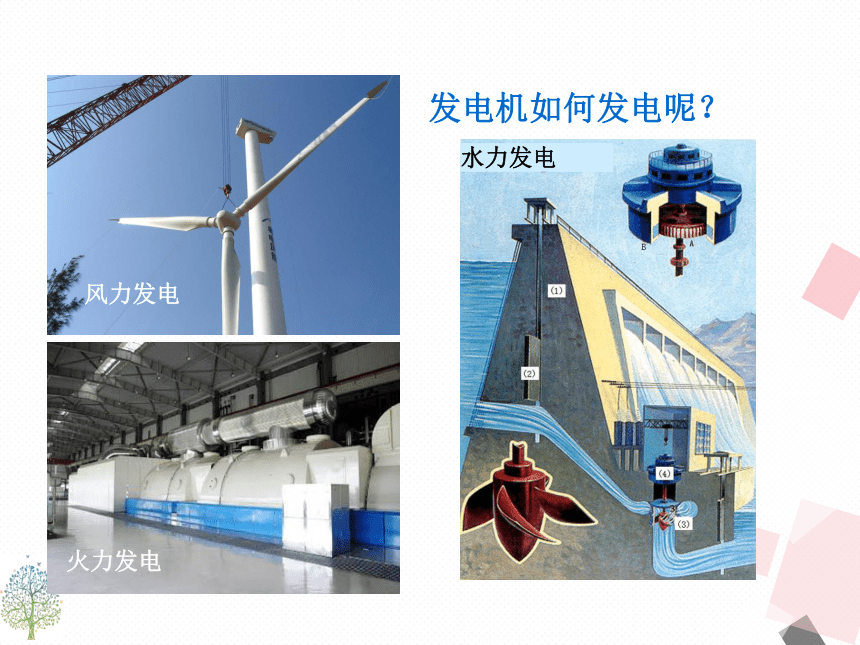

　　发电机如何发电呢？

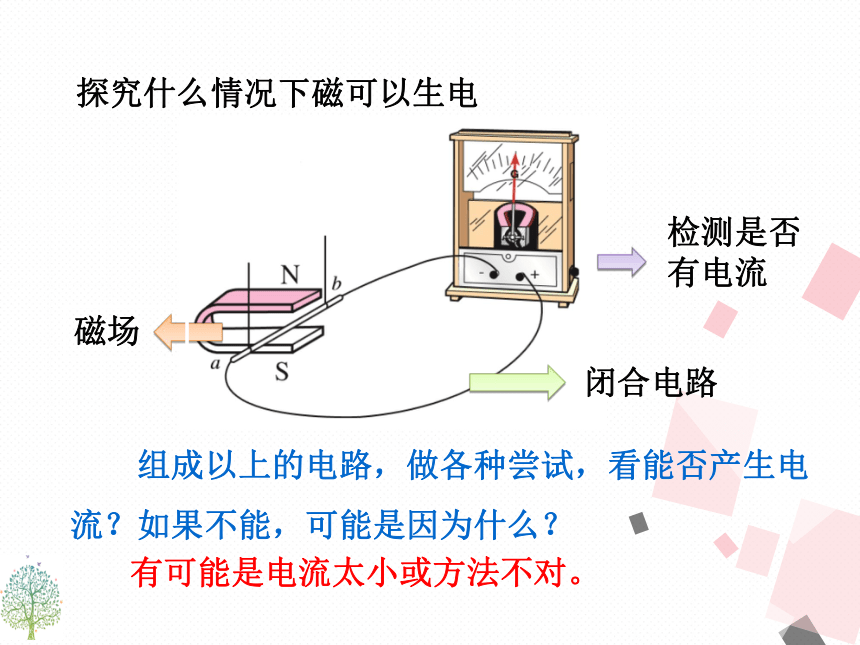

　　探究什么情况下磁可以生电
磁场
检测是否有电流
闭合电路
　　组成以上的电路，做各种尝试，看能否产生电流？如果不能，可能是因为什么？
　　有可能是电流太小或方法不对。

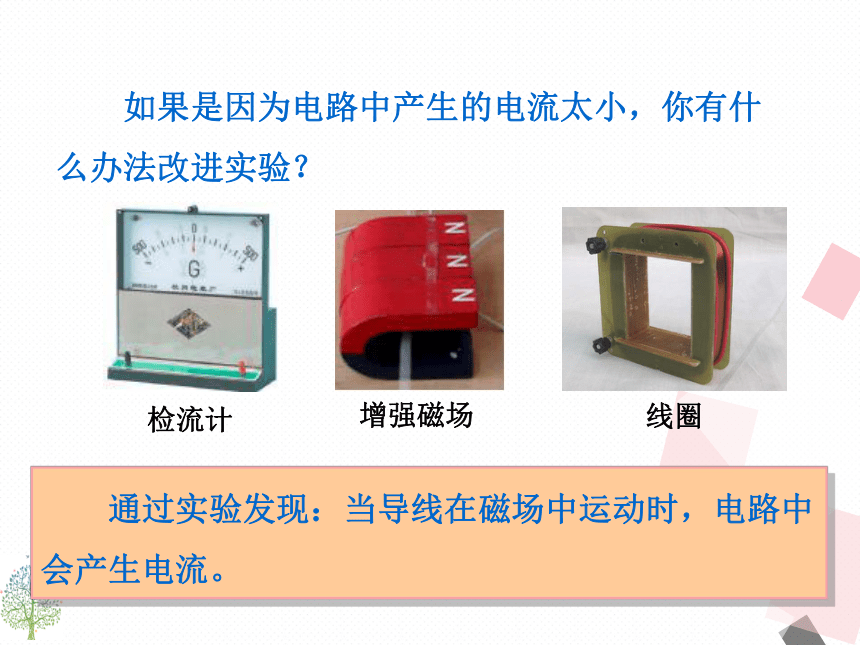

检流计
增强磁场
线圈
　　如果是因为电路中产生的电流太小，你有什么办法改进实验？
　　通过实验发现：当导线在磁场中运动时，电路中会产生电流。
水平向左
向右摆动
向左摆动
摆动
摆动
基本不动
水平向右
斜向上运动
斜向下运动
上下运动

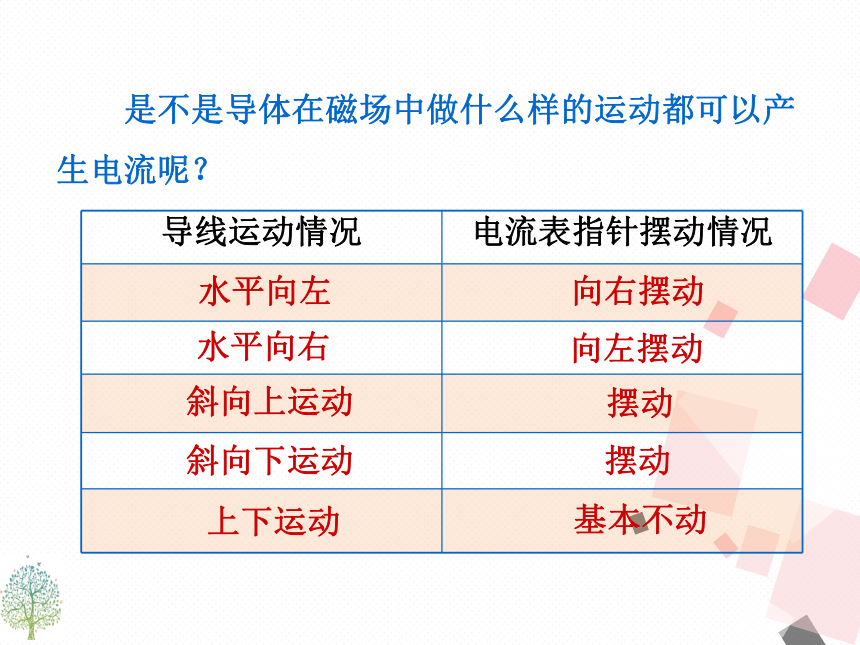

　　是不是导体在磁场中做什么样的运动都可以产生电流呢？
导线运动情况
电流表指针摆动情况
产生感应电流的条件和影响感应电流方向的因素
产生感应电流的条件有哪些？
A、电路必须是闭合电路
B、闭合电路的一部分导体在磁场中做切割磁感线运动
影响感应电流方向的因素：
1、感应电流的方向与导体切割磁感线的方向有关。
2、感应电流的方向与磁感线的方向有关。
3、改变磁感线或导体运动中某一个方向，感应电流方向发生改变，如果同时改变两个方向，感应电流的方向不变。
　　把磁感线想象成一根根线，导线想象成一把刀。
　　1．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这是一种电磁感应现象。
　　2．电路中产生的电流叫做感应电流。
一、电磁感应现象
3．电磁感应现象的应用
变压器
不用电手电筒
（1）观察手摇发电机的构造；
（2）观察发电机对小灯泡亮度的影响。
　　1．发电机发出的电流的大小和方向是变化的。
二、发电机
　　小灯泡发光说明电路中有了电流。线圈转得越快，小灯泡越亮，说明感应电流越大。
　　（3）检验手摇发电机电流方向的变化。
　　电流表指针来回偏转，说明产生的电流方向不停在改变。
2．交变电流
　　交流发电机产生的电流是交变电流，简称交流。
　　在交变电流中，电流在每秒内周期性变化的次数叫做频率。
　　我国电网以交流供电，频率50赫兹。
　　（1）发电机的构造
　　发电机由转子和定子两部分组成。
　　大型发电机一般采用磁极旋转的方式来发电。
大型发电机安装转子
3．发电机工作原理
　　（2）工作原理
当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。
铜环
电刷
（3）发电机发电的过程是其他形式能转化为电能的过程。
　　1．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，
这是一种电磁感应现象。
课堂小结
2.发电机
（1）原理:电磁感应
现象.
（2）构成:由
定子
和
转子
两部分组成.
（3）能量转化:把
机械
能转化成
电
能.
（4）交流电:
周期性改变方向和大小
的电流.
（5）频率:在交变电流中，电流在每秒内周期
性变化的
次数
.
我国电网以交流供
电，周期是
0.02
秒，频率为
50
赫
兹，每秒电流方向改变
100
次.
1.
图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分.它在磁场中按箭头方向运动时，在哪种情况下会产生感应电流？
解答：第3、4两种情况下会产生感应电流.
2.
发电机的主要结构是什么?
它的电能从哪里来?
又到哪里去?
解答:发电机主要由定子和转子两部分组成；它的电能来源于转子的机械能，电能通过用电器转化成其他形式的能，如灯泡发光时将电能转化成光能和热能、电动机工作时将电能转化成机械能等.
3.
电池产生的电流方向不变，称为直流.
观察手摇发电机灯泡的发光与手电筒灯泡的发光，能看出它们有什么不同吗?
解答:手电筒灯泡的亮度比较稳定，手摇发电机灯泡一闪一闪地发光，发出的是交流电.
4.
当你唱卡拉OK时，要用到话筒（麦克风）.
话筒的种类很多，右图是动圈式话筒构造示意图.
当你对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中.
把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音.
请用“磁生电”具体说明动圈式话筒的原理.
解答:当你对着话筒说话或唱歌时，声音带动膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中做切割磁感线的运动，能产生随声音的变化而变化的电流，经过放大后，通过扬声器还原成声音.
5.
我国供生产和生活用的交变电流，频率是多少?
电流方向在每秒内变化几次?
解答:我国供生产和生活用的交流电频率是50Hz，电流方向在每秒内变化100次.
6.
除了发电厂里有发电机外，还有哪些地方有发电机?
尽可能多地说出来.
这些发电机是靠什么带动的?
把什么能量转化成了电能?
解答:放电影用到小型汽油发电机，靠汽油机带动发电机发电；车辆上有供照明用的发电机，它们是靠发动机带动的，发动机把汽油、柴油等物质的化学能转化为机械能，发电机将机械能转化为电能；等等.
