2019—2020学年人教版选修3-1
恒定电流
单元检测试题（解析版)

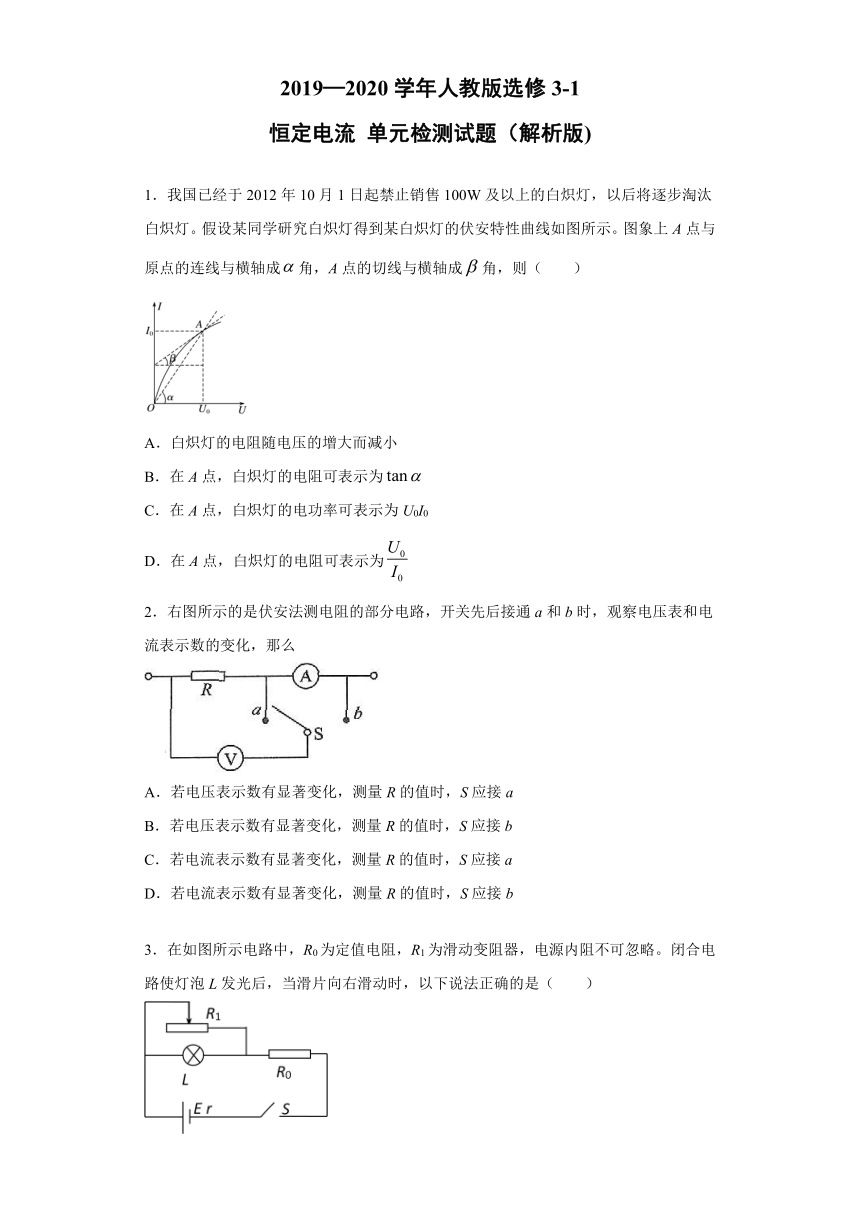

1．我国已经于2012年10月1日起禁止销售100W及以上的白炽灯，以后将逐步淘汰白炽灯。假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示。图象上A点与原点的连线与横轴成角，A点的切线与横轴成角，则（ ）
A．白炽灯的电阻随电压的增大而减小
B．在A点，白炽灯的电阻可表示为
C．在A点，白炽灯的电功率可表示为U0I0
D．在A点，白炽灯的电阻可表示为
2．右图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么
A．若电压表示数有显著变化，测量R的值时，S应接a
B．若电压表示数有显著变化，测量R的值时，S应接b
C．若电流表示数有显著变化，测量R的值时，S应接a
D．若电流表示数有显著变化，测量R的值时，S应接b
3．在如图所示电路中，R0为定值电阻，R1为滑动变阻器，电源内阻不可忽略。闭合电路使灯泡L发光后，当滑片向右滑动时，以下说法正确的是（ ）
A．灯泡L变亮
B．通过R1的电流变大
C．电路的路端电压变大
D．R0上消耗的电功率减小

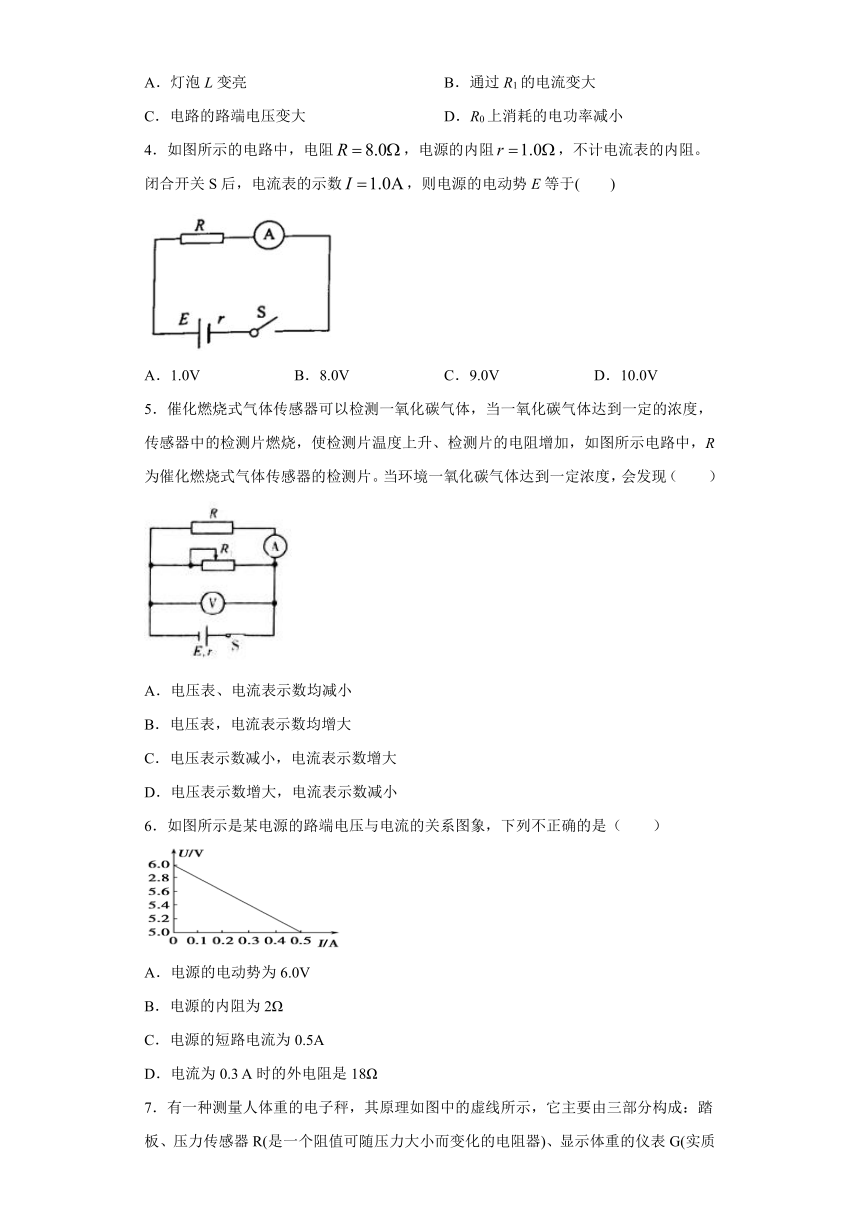

4．如图所示的电路中，电阻，电源的内阻，不计电流表的内阻。闭合开关S后，电流表的示数，则电源的电动势E等于(
)
A．1.0V
B．8.0V
C．9.0V
D．10.0V
5．催化燃烧式气体传感器可以检测一氧化碳气体，当一氧化碳气体达到一定的浓度，传感器中的检测片燃烧，使检测片温度上升、检测片的电阻增加，如图所示电路中，R为催化燃烧式气体传感器的检测片。当环境一氧化碳气体达到一定浓度，会发现（ ）
A．电压表、电流表示数均减小
B．电压表，电流表示数均增大
C．电压表示数减小，电流表示数增大
D．电压表示数增大，电流表示数减小
6．如图所示是某电源的路端电压与电流的关系图象，下列不正确的是（ ）
A．电源的电动势为6.0V
B．电源的内阻为2Ω
C．电源的短路电流为0.5A
D．电流为0.3
A时的外电阻是18Ω

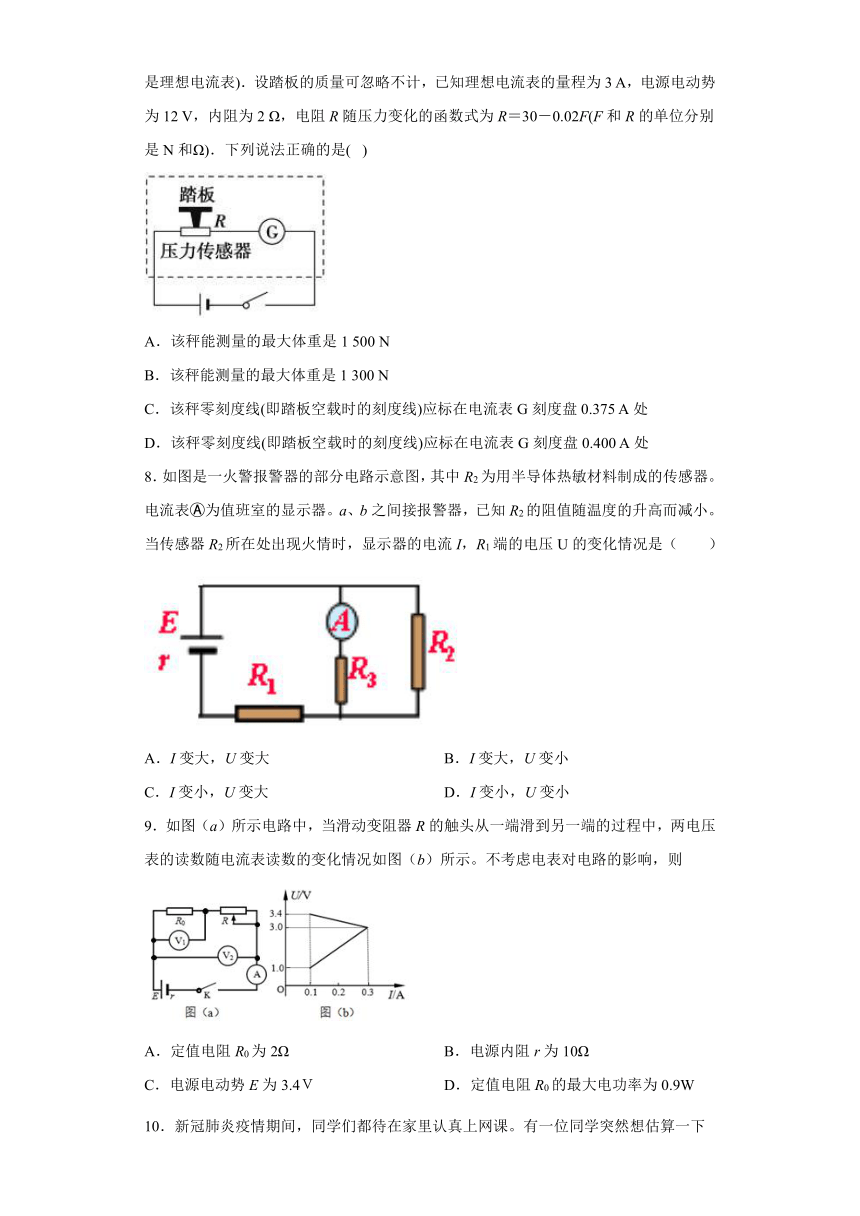

7．有一种测量人体重的电子秤，其原理如图中的虚线所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为3
A，电源电动势为12
V，内阻为2
Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是(?
)
A．该秤能测量的最大体重是1
500
N
B．该秤能测量的最大体重是1
300
N
C．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375
A处
D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400
A处
8．如图是一火警报警器的部分电路示意图，其中R2为用半导体热敏材料制成的传感器。电流表?为值班室的显示器。a、b之间接报警器，已知R2的阻值随温度的升高而减小。当传感器R2所在处出现火情时，显示器的电流I，R1端的电压U的变化情况是（ ）
A．I变大，U变大
B．I变大，U变小
C．I变小，U变大
D．I变小，U变小
9．如图（a）所示电路中，当滑动变阻器R的触头从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图（b）所示。不考虑电表对电路的影响，则
A．定值电阻R0为2Ω
B．电源内阻r为10Ω
C．电源电动势E为3.4Ｖ
D．定值电阻R0的最大电功率为0.9W

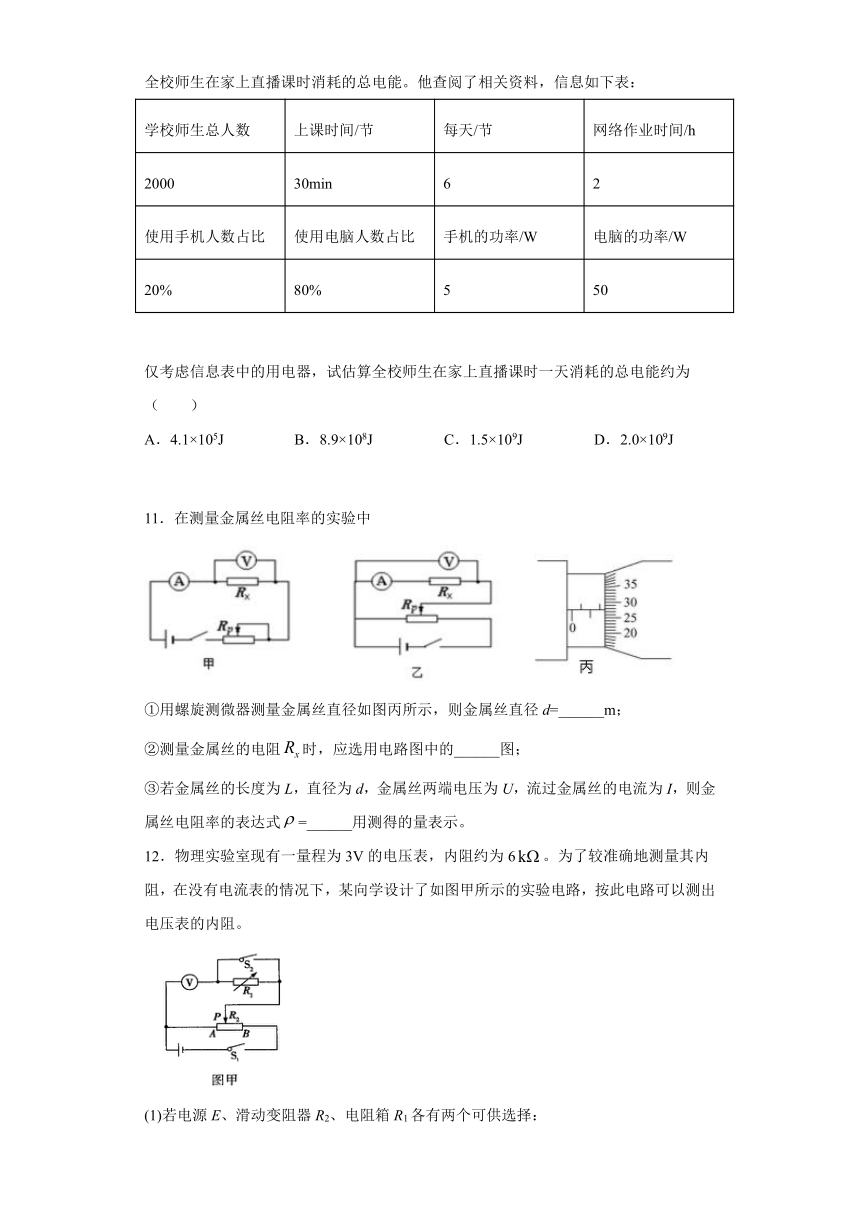

10．新冠肺炎疫情期间，同学们都待在家里认真上网课。有一位同学突然想估算一下全校师生在家上直播课时消耗的总电能。他查阅了相关资料，信息如下表：
学校师生总人数
上课时间/节
每天/节
网络作业时间/h
2000
30min
6
2
使用手机人数占比
使用电脑人数占比
手机的功率/W
电脑的功率/W
20%
80%
5
50
仅考虑信息表中的用电器，试估算全校师生在家上直播课时一天消耗的总电能约为（ ）
A．4.1×105J
B．8.9×108J
C．1.5×109J
D．2.0×109J
11．在测量金属丝电阻率的实验中
①用螺旋测微器测量金属丝直径如图丙所示，则金属丝直径d=______m；
②测量金属丝的电阻时，应选用电路图中的______图；
③若金属丝的长度为L，直径为d，金属丝两端电压为U，流过金属丝的电流为I，则金属丝电阻率的表达式=______用测得的量表示。

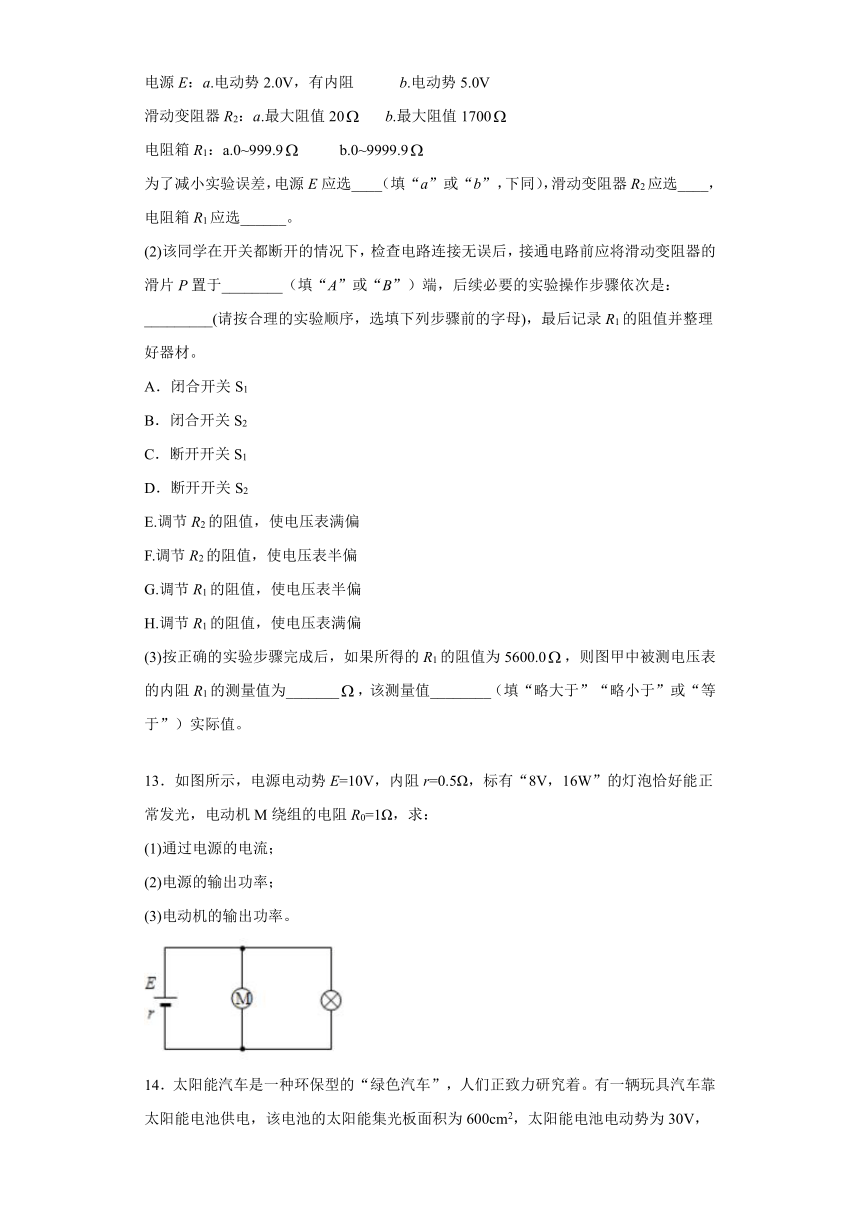

12．物理实验室现有一量程为3V的电压表，内阻约为6。为了较准确地测量其内阻，在没有电流表的情况下，某向学设计了如图甲所示的实验电路，按此电路可以测出电压表的内阻。
(1)若电源E、滑动变阻器R2、电阻箱R1各有两个可供选择：
电源E：a.电动势2.0V，有内阻
b.电动势5.0V
滑动变阻器R2：a.最大阻值20
b.最大阻值1700
电阻箱R1：a.0~999.9
b.0~9999.9
为了减小实验误差，电源E应选____（填“a”或“b”，下同），滑动变阻器R2应选____，电阻箱R1应选______。
(2)该同学在开关都断开的情况下，检查电路连接无误后，接通电路前应将滑动变阻器的滑片P置于________（填“A”或“B”）端，后续必要的实验操作步骤依次是：_________(请按合理的实验顺序，选填下列步骤前的字母)，最后记录R1的阻值并整理好器材。
A．闭合开关S1
B．闭合开关S2
C．断开开关S1
D．断开开关S2
E.调节R2的阻值，使电压表满偏
F.调节R2的阻值，使电压表半偏
G.调节R1的阻值，使电压表半偏
H.调节R1的阻值，使电压表满偏
(3)按正确的实验步骤完成后，如果所得的R1的阻值为5600.0，则图甲中被测电压表的内阻R1的测量值为_______，该测量值________（填“略大于”“略小于”或“等于”）实际值。
13．如图所示，电源电动势E=10V，内阻r=0.5Ω，标有“8V，16W”的灯泡恰好能正常发光，电动机M绕组的电阻R0=1Ω，求：
(1)通过电源的电流；
(2)电源的输出功率；
(3)电动机的输出功率。
14．太阳能汽车是一种环保型的“绿色汽车”，人们正致力研究着。有一辆玩具汽车靠太阳能电池供电，该电池的太阳能集光板面积为600cm2，太阳能电池电动势为30V，内阻为30Ω。现使玩具汽车在水平路面上匀速行驶，其太阳能集光板正对太阳，测得电流强度为2A。已知电动机的直流电阻为2Ω，太阳光垂直照射到地面上单位面积的辐射功率为1.6×103W/m2。
(1)求玩具汽车匀速行驶时，太阳能集光板把太阳能转化为电能的效率。
(2)这辆玩具汽车的总重为80N，在水平路面上行驶的阻力是车重的0.2倍，这辆玩具车在水平路面上的最大速度是多大？
15．家庭电路的电压是220V，某空调器处于制冷状态时的功率P1是2.2kW，送风状态时的功率P2是0.22kW，它们是交替运行的，现测得此空调器在某时段内的电功率随时间变化的关系如图所示。
（1）空调器在前5min内处于什么状态？此时通过它的电流是多少？
（2）在一个周期内，空调器消耗的电能是多少度？
（3）在1h内，空调器消耗的电能是多少度？
16．图中，电阻R1=R2=R3=5Ω，电源内阻r=5Ω，电压表可视为理想电表。当开关S1和S2均闭合时，电压表的示数为U1=10
V。试求：
(1)路端电压为多少？
(2)电源的电动势为多少？
参考答案
1．BCD
【解析】
A．由图示图象可以知道随电压增大，通过灯泡的电流增大，电压与电流的比值增大，灯泡电阻变大，故A错误；
BD．由欧姆定律可以知道在A点白炽灯的电阻
故B正确，D正确；
C．在A点白炽灯的电功率
故C正确。
故选BCD。
2．AD
【解析】
AB．电压表示数有明显变化，说明电流表的分压较大，说明待测电阻较小，应采用电流表外接法，即K接a，可减小误差，故A正确，B错误；
CD．电流表示数有明显变化，说明电压表的分流较大，待测电阻较大，应采用电流表内接法，即K接b，可减小误差，故D正确，C错误。
故选AD。
【点睛】
正确理解伏安法测电阻误差产生的原因是解答本题的关键，本题的方法称为实验试探法，在不知道电压表、电流表和被测电阻的大约阻值时，常常采用这种方法．
3．B
【解析】
当滑片向右滑动时，R1阻值减小，则总电阻减小，总电流变大，则R0上电流变大，则R0消耗的电功率变大；内阻上的电压以及R0上的电压均变大，则路端电压减小；则L和R1并联支路的电压减小，则灯泡L变暗；通过灯泡L的电流减小，则通过R1的电流变大，故选项ACD错误，B正确。
故选B。
4．C
【解析】
ABCD.当闭合开关后，由闭合电路的欧姆定律可知
故C正确ABD错误。
故选C。
5．D
【解析】
由题意知当环境一氧化碳气体达到一定浓度，R增大，总电阻增大，则总电流减小，内电压减小，根据
可知路端电压增大，因此电压表V示数增大，通过滑动变阻器的电流增大，则电流表A示数减小。
故选D。
6．C
【解析】
A．电源的路端电压与电流的关系为，所以U-I图象中图线与U轴的截距为电源电动势E=6.0V，选项A正确；
B．U-I图象中图线的斜率的绝对值为电源的内阻，所以有：
选项B正确；
C.
由图知I=0.5A时U=5.0V，此时不短路，选项C错误；
D.
由图知电流为0.3A时，路端电压U=5.4V，由U=IR知
选项D正确。
本题选不正确的，故选C。
7．C
【解析】
AB．当电路中电流I=3A时，电子秤测量的体重最大．由欧姆定律
得，
代入R=30-0.02F得到
F=1400N
故AB错误．
CD．踏板空载时F=0，代入R=30-0.02F得，电阻R=30Ω，由欧姆定律得
所以该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘0.375A处．故C正确，D错误．
故选C．
8．C
【解析】
当传感器R2所在处出现火情时，R2的阻值变小，外电路总电阻变小，则总电流变大，流过电阻R1的电流变大，则U变大。路端电压减小，则电路中并联部分的电压U并＝E﹣I（R1+r），I变大，其他量不变，则U并变小，I也变小，故C正确，ABD错误。
故选C。
9．D
【解析】
A．定值电阻R0两端的电压随电流的增大而增大，由图线的斜率得：
，
故A不符合题意；
B．电压表V2测得的是电源的路端电压，上方图线斜率的绝对值等于电源的内阻：
，
故B不符合题意；
C．当电流为0.1A时，电压表V2的读数为3.4V，根据闭合电路的欧姆定律：
E=U+Ir=3.4+0.1×2=3.6V，
故C不符合题意；
D．当滑动变阻器的阻值为0时，电路电流最大：
，
定值电阻R0的最大电功率：
。
故D符合题意。
故选D。
10．C
【解析】
学生每天在线学习的时间
学生每天使用电脑的总功率
学生每天使用手机的总功率
学生每天学习使用手机和电脑需要消耗的电能为
ABD错误，C正确。
故选C。
11．1.775
甲
【解析】
①[1]由图示螺旋测微器可知，其示数为
d=1.5mm+27.50.01mm=1.775mm
②[2]滑动变阻器最大阻值大于待测电阻阻值，可以起到保护和控制电路作用时，滑动变阻器可以采用限流接法；由于金属丝电阻较小，电压表内阻远大于待测电阻阻值，电流表可以采用外接法，故选甲图；
③[3]根据欧姆定律得知电阻为
由电阻定律可知
解得电阻率为
12．b
a
b
A
ABEDG
5600.0
略大于
【解析】
(1)[1][2][3]据题意可知实验原理为半偏法测电压表电阻，电压表的量程为，电源E应选b；滑动变阻器接成分压式接法，为了方便调节应选a；电阻箱的电阻与电压表的内电阻近似相等，则电阻箱应选b；
(2)[4][5]该同学在开关都断开的情况下，为使输出电压最小，接通电路前应将滑动变阻器的滑动头P置于A端；根据实验的原理得知，本实验运用等效替代的方法，应先闭合开关和，调节的阻值，使电压表指针偏转到满刻度，再断开开关，调节的阻值，使电压表指针偏转到满刻度的一半，由于电压表与电阻箱的总电压几乎不变，电箱的电压与电压表的电压相等，电阻也相等，即可读出电压表的内阻。当调节的阻值，使电压表指针偏转到满刻度的一半时，由电阻箱的阻值替代电压表的内阻。因此，后续必要的实验操作步骤依次是ABEDG或BAEDG。
(3)[6][7]当调节的阻值使电压表半偏时，和电压表各分得的电压为电压表量程的一半，则电压表内阻为，实际上，断开后，滑动变阻器的并联部分的两端电压略有增大，则两端的电压大于，故测量值略大于真实值。
13．(1)4A；(2)32W；(3)12W
【解析】
(1)灯泡正常发光
则电源内阻的电压
由欧姆定律得流过电源的电流
(2)电源的总功率
所以电源的输出功率
(3)灯泡的电流
电动机的电流
电动机消耗的电功率
电动机发热功率
所以电动机的输出功率
14．(1)；(2)
【解析】
(1)玩具汽车匀速行驶时太阳能电池的总功率为
太阳能集光板的接收功率为
太阳能集光板把太阳能转化为电能的效率为
联立并代入数据得
(2)玩具汽车以最大速度匀速行驶时有
电动机的输出功率为
联得解得
15．（1）1A
；（2）0.385度；（3）1.54度
【解析】
（1）由图可知：空调在前5min内，其功率为P2=0.22kW，因此此时空调处于送风状态；根据
P=UI
可得此时通过它的电流
（2）由图象可知，一个周期为15min，送风时间，制冷时间，则一个周期内，消耗的电能
（3）1h内有四个周期，则在1h内空调器消耗的电能
W总=W0×4=0.385度×4=1.54度
16．(1)15V；(2)25V
【解析】
(1)电阻R2中的电流
外电阻
所以路端电压为
U=RI=7.5×2
V=15V
(2)根据闭合电路欧姆定律得：
E=I(R+r)
代入数据解得
E=25V
