第6节 电能（电功和电功率复习）（课件 20张ppt）

(共22张PPT)
电热水壶和微波炉哪个比较省电？
乙：微波炉很省电，加热食品又快
甲：电热水壶省电

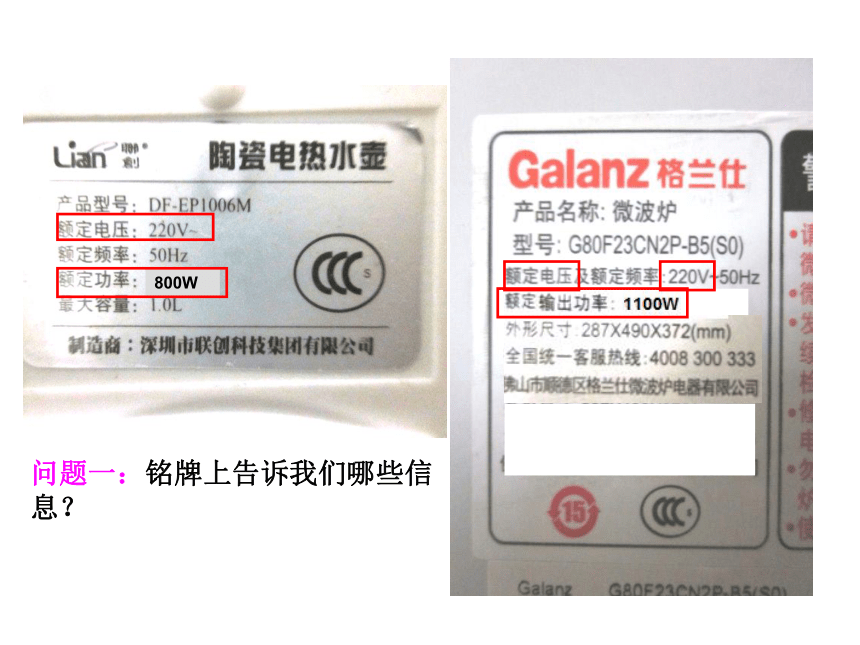

问题一：铭牌上告诉我们哪些信息？
1100W
800W
请你帮小宇计算出：
微波炉以额定输出功率加热2分钟消耗的电能和
电热水壶在额定电压下工作4分钟所消耗的电能。
消耗的电能少
（电流做功少）
售货员乙说微波炉“省电”的意思是
；
售货员甲说电热水壶“省电”是从_______的角度来说的.
电功率

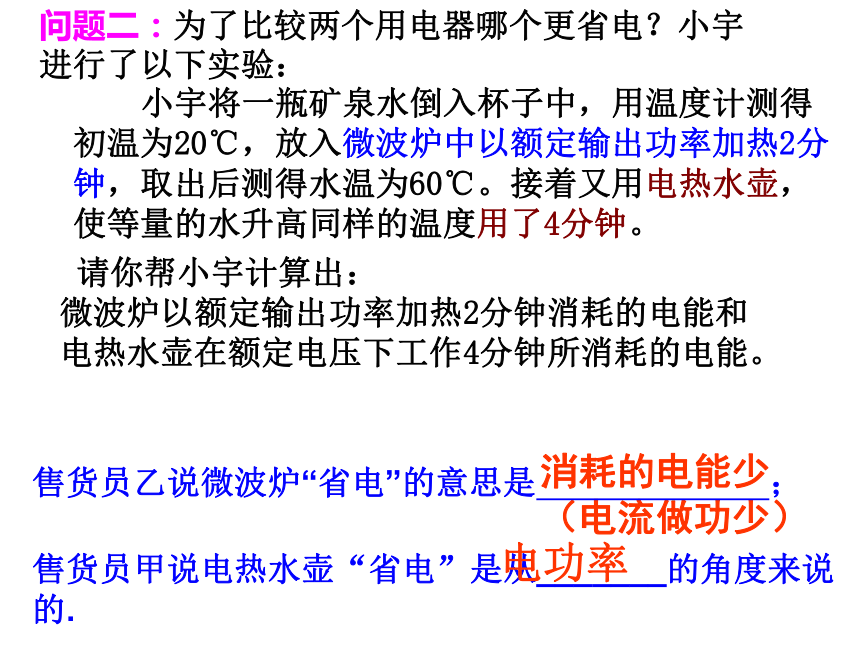

问题二：为了比较两个用电器哪个更省电？小宇进行了以下实验：
小宇将一瓶矿泉水倒入杯子中，用温度计测得初温为20℃，放入微波炉中以额定输出功率加热2分钟，取出后测得水温为60℃。接着又用电热水壶，使等量的水升高同样的温度用了4分钟。
电流在单位时间内所做的功
描述电能转化为其他形式能多少的物理量
描述电流做功快慢的物理量
W=Pt=UIt
纯电阻：W=I2Rt=U2t/R
P=
W/t=UI
焦
千瓦时（度）
瓦
千瓦
W=P
t
电流所做的功

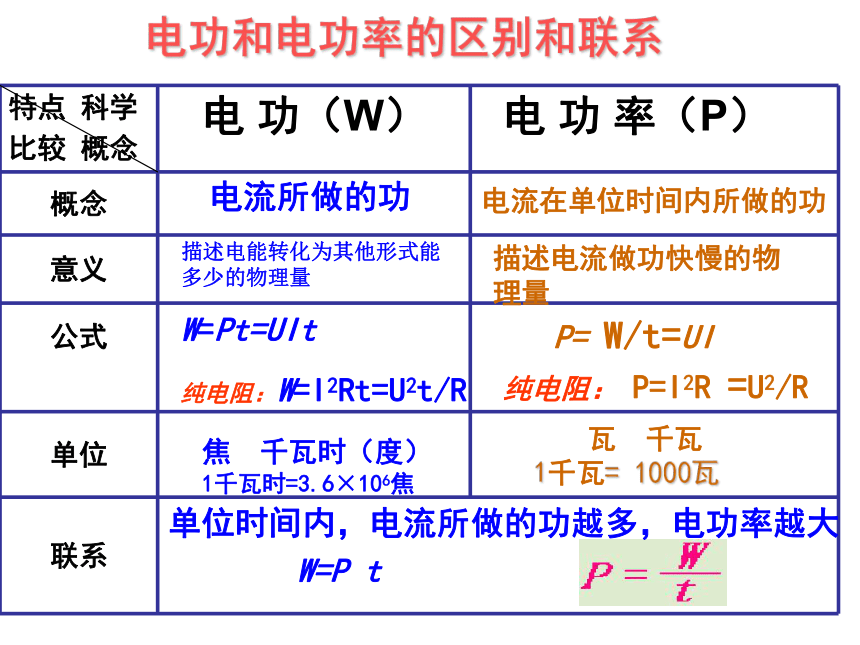

电功和电功率的区别和联系
1千瓦时=3.6×106焦
1千瓦=
1000瓦
纯电阻：
P=I2R
=U2/R
单位时间内，电流所做的功越多，电功率越大
特点
科学
比较
概念
电
功（W）
电
功
率（P）
概念
意义
公式
单位
联系

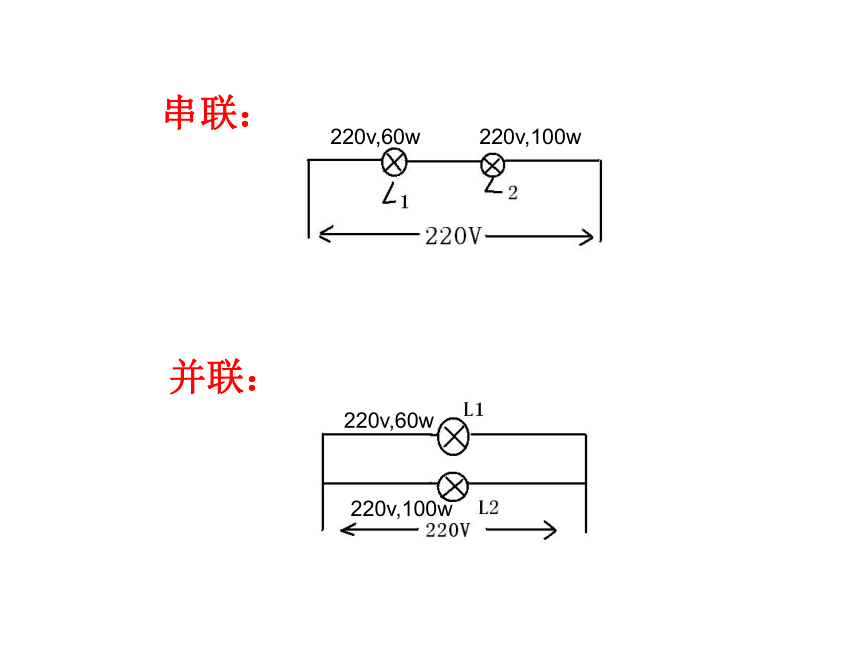

家庭电路中，PZ220V-100W的灯泡一定比PZ220V-60W的灯泡亮吗？
220v,60w
220v,100w
220v,60w
220v,100w
串联：
并联：

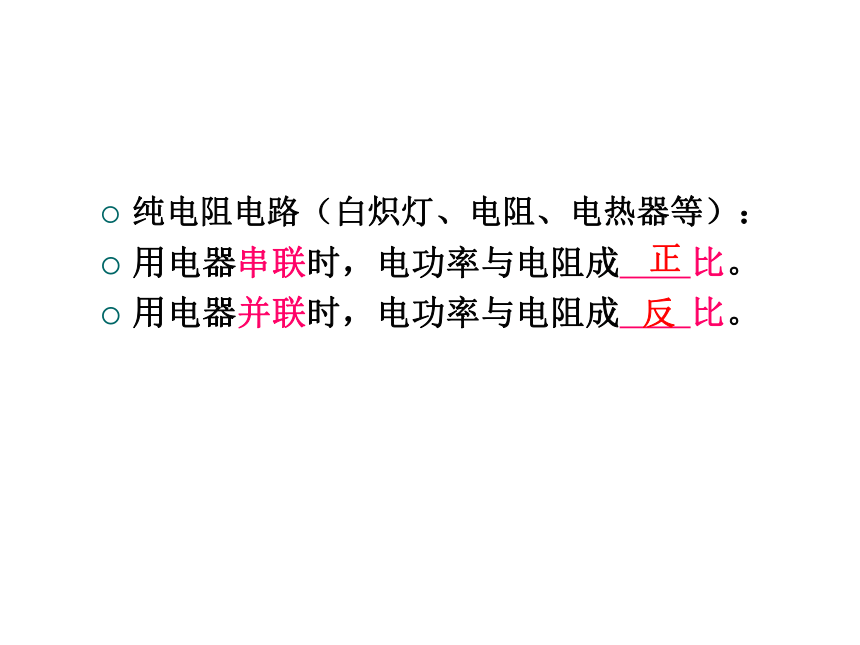

纯电阻电路（白炽灯、电阻、电热器等）：
用电器串联时，电功率与电阻成
比。
用电器并联时，电功率与电阻成
比。
正
反

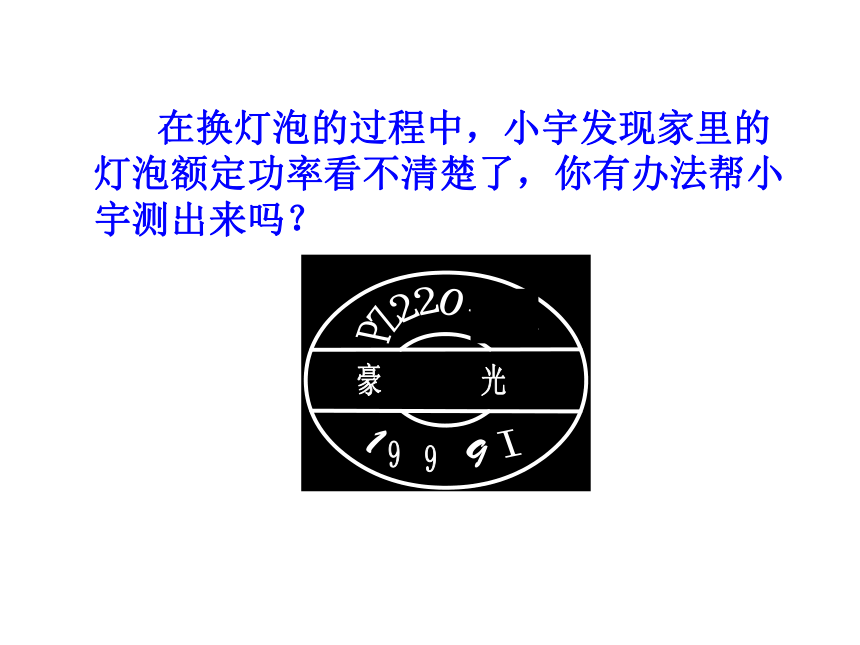

在换灯泡的过程中，小宇发现家里的灯泡额定功率看不清楚了，你有办法帮小宇测出来吗？
你能用所给的工具帮小宇
找回灯泡的额定功率吗？
小组讨论并设计实验方案
3000R/kwh
假如用电能表和秒表粗测灯泡的额定功率，电能表上标有“220V，
2(4)A
3000R/kwh”字样，若在220V下电灯独立工作20秒转动一圈，请算一算灯泡的额定功率。
3000R/kwh
20秒
如图所示的是测定额定电压为
2.5V灯泡的额定功率的电路图.
（1）a是______表，b是_______表.
（2）如果小灯泡的阻值约为10Ω，电源由2节干电池串联组成，电流表有量程为0．6A和3A两档，电压表有量程为3V和15V两档，则a表量程应选______
档，b表量程应选用_________档.
（4）闭合开关，发现小灯泡两端电压只有1．8V，滑动变阻器的滑片P应向
______
端移动，才能使电压表示数为_____
，此时灯泡的实际功率就是额定功率.
电压
电流
０－3V
０－0．6A
左
2．5V
（3）闭合开关后，移动滑动变阻器，发现灯泡始终不亮，电流表无示数，电压表有示数，则电路的故障为
灯泡L断路
（5）排除故障后，正确测得如下几组数据：由表中数据可知，小灯泡的额定功率为
W。
小宇认为应利用三组数据计算取功率的平均值会更加准确。请你评价小宇的说法：
，
。
因为额定功率是指在额定电压下工作时的功率
错误
1.2
电压/V
1.5
2.0
2.5
电流/A
0.34
0.40
0.48
全球白炽灯禁用时间表
国家
停产时间
禁用时间
澳大利亚
2009年停止生产
最晚在2010年逐步禁止使用
加拿大
2012年前
2012年禁用白炽灯
欧盟各国
2009年9月起禁止销售100瓦传统灯泡
2012年起禁用
韩国
2013年底前禁止
中国
预计10年内禁用（禁售）白炽灯
美国
2012年1月
2014年1月
据报道，我国将彻底终结“白炽灯时代”，推广使用节能灯。如图所示，一只“220V
11
W”的节能灯与一只“220
V
60W”的白炽灯发光效果相当。
小宇用一只11W的节能灯取代了台灯上的白炽灯，一年中台灯工作的时间2000h算，可节约多少度电?
许多人都有这样的习惯，晚上看完电视，用遥控器将电视机一关，然后上床睡觉。此时，由于未关闭电源开关，电视机内部的红外线接收遥控电路处于待机状态（红色指示灯闪亮），仍在耗电。还有些市民为了方便，将家中的影碟机、功放机、音响等电器常年设置成待机状态，只要遥控器一按，就能随时使用。方便是方便了，可由此带来的耗电问题绝不能忽视。
节能减排常常做
低碳生活天天过
①把“220v
100w”的灯L接到110v的电
路中，其实际功率为
。
25w
巩固练习
②将“6V
6W”的灯泡L1和“6V
4W”的灯泡L2串联后接在电压是6V的电路中,则
(
)
A.
L1和L2均正常发光
B.
L1比L2亮
C.
L1比L2暗
D.
L1和L2一样亮
巩固练习
③
5月20日是“中国学生营养日”，学生的膳食结构越来
越受到学校、家庭和社会的重视，妈妈为了改善小红的早
餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意
图和铭牌如下：
巩固练习
豆浆机做一次豆浆，电动机累计工作6分钟，电阻丝累计加热15分钟，则总共消耗多少电能？
XX全自动豆浆机
型号
JK16
加热功率
1000W
额定电压
220V
电动机功率
100W
额定频率
50HZ
额定容量
1.1L
