2020年秋北师大版八年级物理第四章《 光现象》综合测试卷

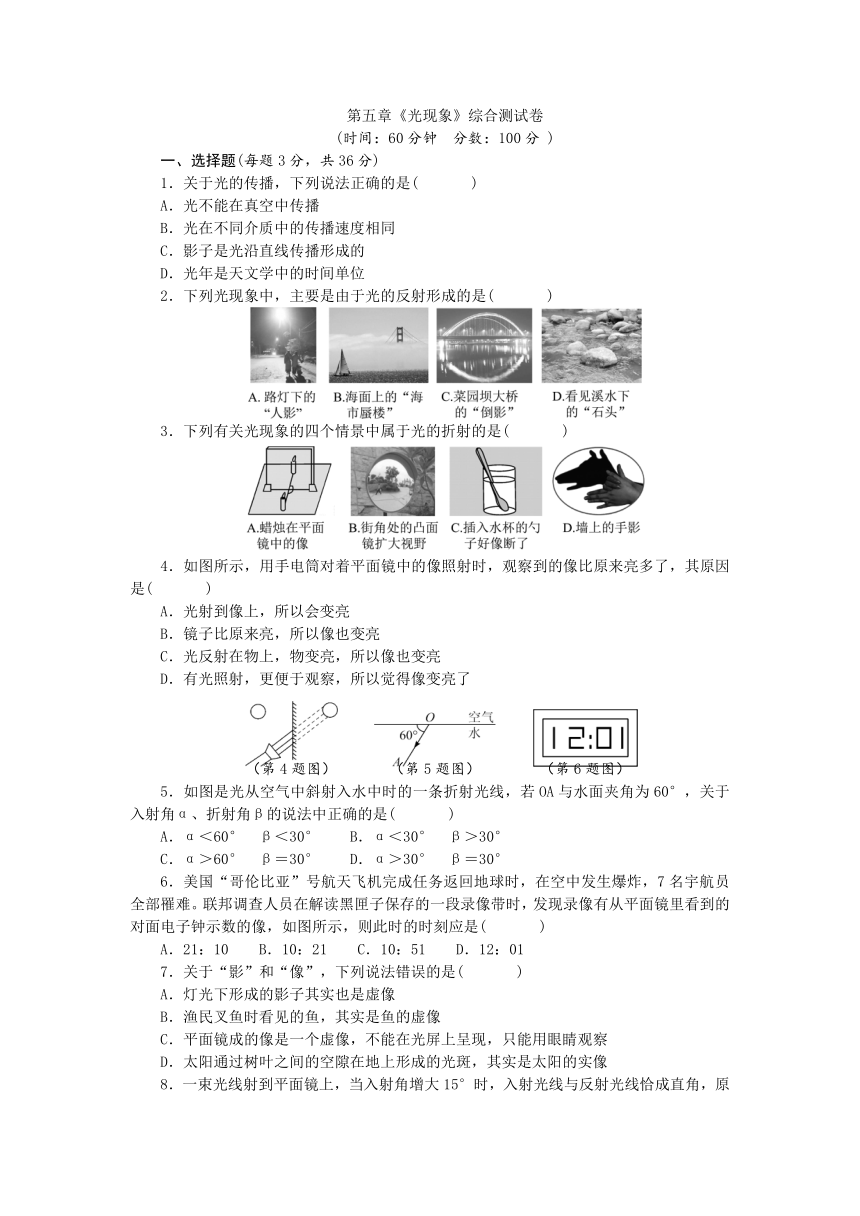

第五章《光现象》综合测试卷
(时间：60分钟　分数：100分
)
一、选择题(每题3分，共36分)
1．关于光的传播，下列说法正确的是(
)
A．光不能在真空中传播
B．光在不同介质中的传播速度相同
C．影子是光沿直线传播形成的
D．光年是天文学中的时间单位
2．下列光现象中，主要是由于光的反射形成的是(
)
3．下列有关光现象的四个情景中属于光的折射的是(
)
4．如图所示，用手电筒对着平面镜中的像照射时，观察到的像比原来亮多了，其原因是(
)
A．光射到像上，所以会变亮
B．镜子比原来亮，所以像也变亮
C．光反射在物上，物变亮，所以像也变亮
D．有光照射，更便于观察，所以觉得像变亮了
eq
\o(\s\up7(),\s\do5(（第4题图）))
　　
eq
\o(\s\up7(),\s\do5(（第5题图）))
　　
eq
\o(\s\up7(),\s\do5(（第6题图）))
5．如图是光从空气中斜射入水中时的一条折射光线，若OA与水面夹角为60°，关于入射角α、折射角β的说法中正确的是(
)
A．α＜60°　β＜30°
B．α＜30°　β＞30°
C．α＞60°　β＝30°
D．α＞30°　β＝30°
6．美国“哥伦比亚”号航天飞机完成任务返回地球时，在空中发生爆炸，7名宇航员全部罹难。联邦调查人员在解读黑匣子保存的一段录像带时，发现录像有从平面镜里看到的对面电子钟示数的像，如图所示，则此时的时刻应是(
)
A．21：10
B．10：21
C．10：51
D．12：01
7．关于“影”和“像”，下列说法错误的是(
)
A．灯光下形成的影子其实也是虚像
B．渔民叉鱼时看见的鱼，其实是鱼的虚像
C．平面镜成的像是一个虚像，不能在光屏上呈现，只能用眼睛观察
D．太阳通过树叶之间的空隙在地上形成的光斑，其实是太阳的实像
8．一束光线射到平面镜上，当入射角增大15°时，入射光线与反射光线恰成直角，原来的入射角应是(
)
A．15°
B．60°
C．30°
D．45°

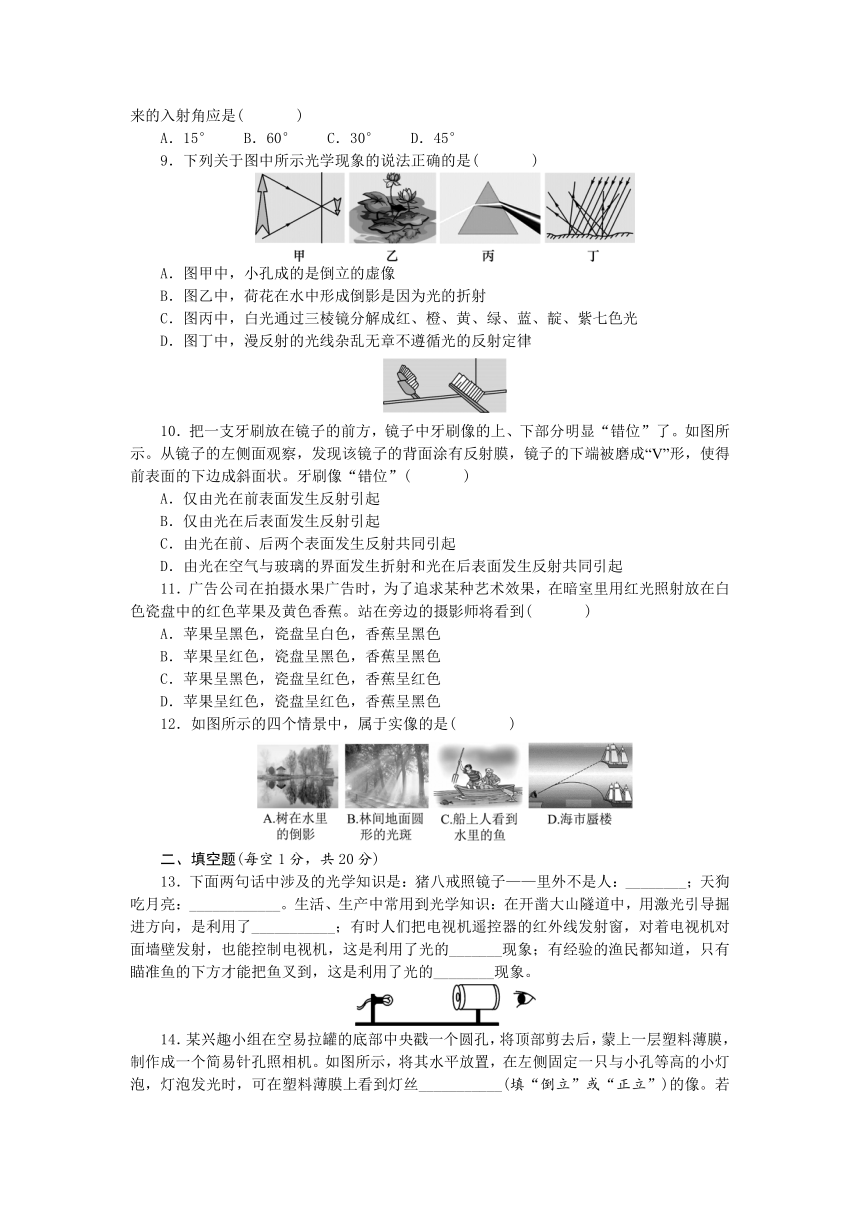

9．下列关于图中所示光学现象的说法正确的是(
)
A．图甲中，小孔成的是倒立的虚像
B．图乙中，荷花在水中形成倒影是因为光的折射
C．图丙中，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律
10．把一支牙刷放在镜子的前方，镜子中牙刷像的上、下部分明显“错位”了。如图所示。从镜子的左侧面观察，发现该镜子的背面涂有反射膜，镜子的下端被磨成“V”形，使得前表面的下边成斜面状。牙刷像“错位”(
)
A．仅由光在前表面发生反射引起
B．仅由光在后表面发生反射引起
C．由光在前、后两个表面发生反射共同引起
D．由光在空气与玻璃的界面发生折射和光在后表面发生反射共同引起
11．广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射放在白色瓷盘中的红色苹果及黄色香蕉。站在旁边的摄影师将看到(
)
A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色
B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色
C．苹果呈黑色，瓷盘呈红色，香蕉呈红色
D．苹果呈红色，瓷盘呈红色，香蕉呈黑色
12．如图所示的四个情景中，属于实像的是(
)
二、填空题(每空1分，共20分)
13．下面两句话中涉及的光学知识是：猪八戒照镜子——里外不是人：________；天狗吃月亮：____________。生活、生产中常用到光学知识：在开凿大山隧道中，用激光引导掘进方向，是利用了___________；有时人们把电视机遥控器的红外线发射窗，对着电视机对面墙壁发射，也能控制电视机，这是利用了光的_______现象；有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到，这是利用了光的________现象。
14．某兴趣小组在空易拉罐的底部中央戳一个圆孔，将顶部剪去后，蒙上一层塑料薄膜，制作成一个简易针孔照相机。如图所示，将其水平放置，在左侧固定一只与小孔等高的小灯泡，灯泡发光时，可在塑料薄膜上看到灯丝___________(填“倒立”或“正立”)的像。若水平向左移动易拉罐，像的大小____________(填“变大”“变小”或“不变”)。若只将小圆孔改为三角形小孔，则像的形状____________(填“改变”或“不变”)。

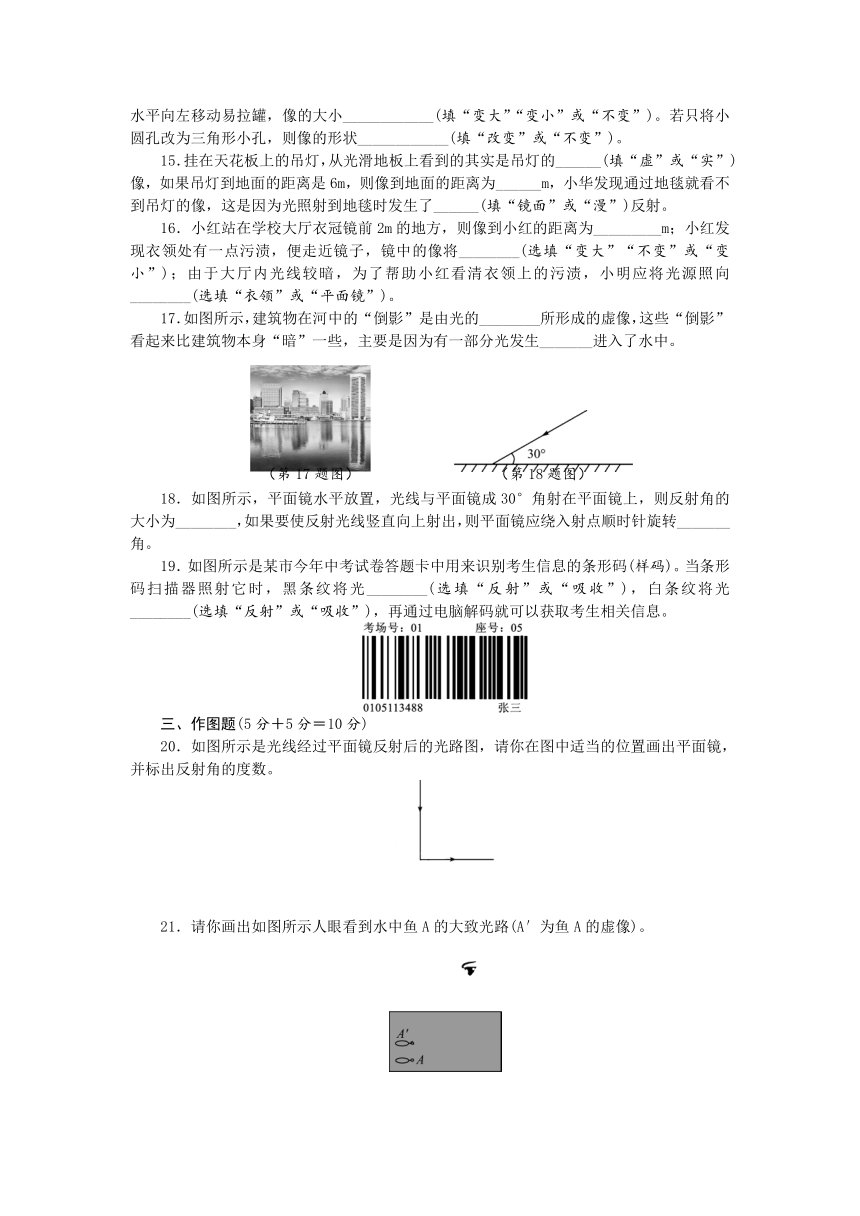

15．挂在天花板上的吊灯，从光滑地板上看到的其实是吊灯的______(填“虚”或“实”)像，如果吊灯到地面的距离是6m，则像到地面的距离为______m，小华发现通过地毯就看不到吊灯的像，这是因为光照射到地毯时发生了______(填“镜面”或“漫”)反射。
16．小红站在学校大厅衣冠镜前2m的地方，则像到小红的距离为_________m；小红发现衣领处有一点污渍，便走近镜子，镜中的像将________(选填“变大”“不变”或“变小”)；由于大厅内光线较暗，为了帮助小红看清衣领上的污渍，小明应将光源照向________(选填“衣领”或“平面镜”)。
17．如图所示，建筑物在河中的“倒影”是由光的________所形成的虚像，这些“倒影”看起来比建筑物本身“暗”一些，主要是因为有一部分光发生_______进入了水中。
eq
\o(\s\up7(),\s\do5(（第17题图）))
　　　　　
eq
\o(\s\up7(),\s\do5(（第18题图）))
18．如图所示，平面镜水平放置，光线与平面镜成30°角射在平面镜上，则反射角的大小为________，如果要使反射光线竖直向上射出，则平面镜应绕入射点顺时针旋转_______角。
19．如图所示是某市今年中考试卷答题卡中用来识别考生信息的条形码(样码)。当条形码扫描器照射它时，黑条纹将光________(选填“反射”或“吸收”)，白条纹将光________(选填“反射”或“吸收”)，再通过电脑解码就可以获取考生相关信息。
三、作图题(5分＋5分＝10分)
20．如图所示是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。
21．请你画出如图所示人眼看到水中鱼A的大致光路(A′为鱼A的虚像)。

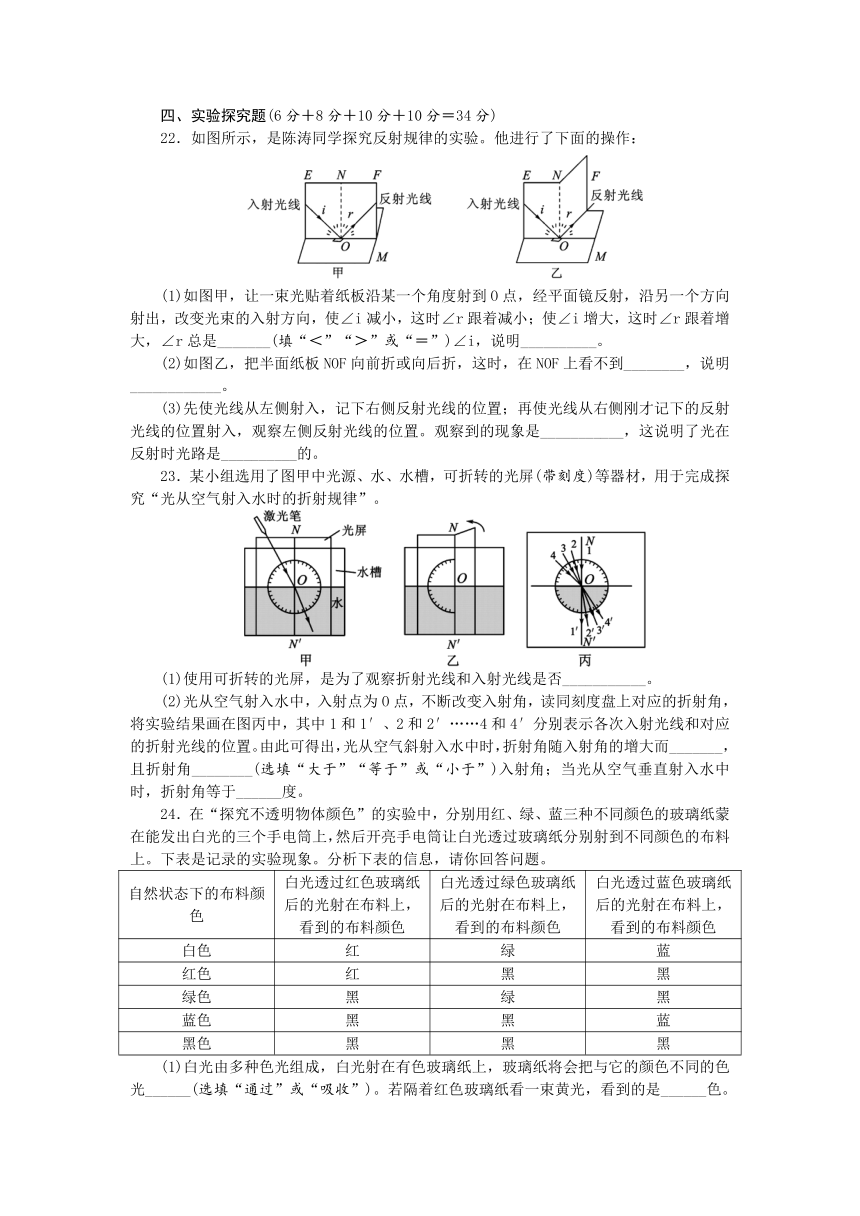

四、实验探究题(6分＋8分＋10分＋10分＝34分)
22．如图所示，是陈涛同学探究反射规律的实验。他进行了下面的操作：
(1)如图甲，让一束光贴着纸板沿某一个角度射到O点，经平面镜反射，沿另一个方向射出，改变光束的入射方向，使∠i减小，这时∠r跟着减小；使∠i增大，这时∠r跟着增大，∠r总是_______(填“＜”“＞”或“＝”)∠i，说明__________。
(2)如图乙，把半面纸板NOF向前折或向后折，这时，在NOF上看不到________，说明____________。
(3)先使光线从左侧射入，记下右侧反射光线的位置；再使光线从右侧刚才记下的反射光线的位置射入，观察左侧反射光线的位置。观察到的现象是___________，这说明了光在反射时光路是__________的。
23．某小组选用了图甲中光源、水、水槽，可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水时的折射规律”。
(1)使用可折转的光屏，是为了观察折射光线和入射光线是否___________。
(2)光从空气射入水中，入射点为O点，不断改变入射角，读同刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1′、2和2′……4和4′分别表示各次入射光线和对应的折射光线的位置。由此可得出，光从空气斜射入水中时，折射角随入射角的增大而_______，且折射角________(选填“大于”“等于”或“小于”)入射角；当光从空气垂直射入水中时，折射角等于______度。
24．在“探究不透明物体颜色”的实验中，分别用红、绿、蓝三种不同颜色的玻璃纸蒙在能发出白光的三个手电筒上，然后开亮手电筒让白光透过玻璃纸分别射到不同颜色的布料上。下表是记录的实验现象。分析下表的信息，请你回答问题。
自然状态下的布料颜色
白光透过红色玻璃纸后的光射在布料上，看到的布料颜色
白光透过绿色玻璃纸后的光射在布料上，看到的布料颜色
白光透过蓝色玻璃纸后的光射在布料上，看到的布料颜色
白色
红
绿
蓝
红色
红
黑
黑
绿色
黑
绿
黑
蓝色
黑
黑
蓝
黑色
黑
黑
黑
(1)白光由多种色光组成，白光射在有色玻璃纸上，玻璃纸将会把与它的颜色不同的色光______(选填“通过”或“吸收”)。若隔着红色玻璃纸看一束黄光，看到的是______色。
(2)人眼能从不同方向看到本身不发光的物体，是由于光射在物体表面发生___________(选填“镜面反射”或“漫反射”)。一束黄光照射在红色不透明物体上，看到的物体颜色是__________色。
(3)黑色物体能_______(选填“吸收”或“反射”)各种色光。
25．小滨用如图所示装置进行了“探究平面镜成像特点”的实验。
(1)他应选取两支外形__________(填“相同”或“不同”)的蜡烛进行实验。
(2)小滨选择用玻璃板代替平面镜进行实验的目的是____________。
(3)实验过程中，他把蜡烛A放在距玻璃板30cm处，蜡烛A在玻璃板中所成的像到蜡烛A的距离是_______cm；当蜡烛A远离玻璃板时，它的像的大小将______
(4)在玻璃板后放一光屏，无论怎样移动光屏，都不能接收到蜡烛的像，说明____________。
参考答案
一、选择题(每题3分，共36分)
1．关于光的传播，下列说法正确的是(
C
)
A．光不能在真空中传播
B．光在不同介质中的传播速度相同
C．影子是光沿直线传播形成的
D．光年是天文学中的时间单位
2．下列光现象中，主要是由于光的反射形成的是(
C
)
3．下列有关光现象的四个情景中属于光的折射的是(
C
)
4．如图所示，用手电筒对着平面镜中的像照射时，观察到的像比原来亮多了，其原因是(
C
)
A．光射到像上，所以会变亮
B．镜子比原来亮，所以像也变亮
C．光反射在物上，物变亮，所以像也变亮
D．有光照射，更便于观察，所以觉得像变亮了
eq
\o(\s\up7(),\s\do5(（第4题图）))
　　
eq
\o(\s\up7(),\s\do5(（第5题图）))
　　
eq
\o(\s\up7(),\s\do5(（第6题图）))
5．如图是光从空气中斜射入水中时的一条折射光线，若OA与水面夹角为60°，关于入射角α、折射角β的说法中正确的是(
D
)
A．α＜60°　β＜30°
B．α＜30°　β＞30°
C．α＞60°　β＝30°
D．α＞30°　β＝30°
6．美国“哥伦比亚”号航天飞机完成任务返回地球时，在空中发生爆炸，7名宇航员全部罹难。联邦调查人员在解读黑匣子保存的一段录像带时，发现录像有从平面镜里看到的对面电子钟示数的像，如图所示，则此时的时刻应是(
C
)
A．21：10
B．10：21
C．10：51
D．12：01
7．关于“影”和“像”，下列说法错误的是(
A
)
A．灯光下形成的影子其实也是虚像
B．渔民叉鱼时看见的鱼，其实是鱼的虚像
C．平面镜成的像是一个虚像，不能在光屏上呈现，只能用眼睛观察
D．太阳通过树叶之间的空隙在地上形成的光斑，其实是太阳的实像
8．一束光线射到平面镜上，当入射角增大15°时，入射光线与反射光线恰成直角，原来的入射角应是(
C
)
A．15°
B．60°
C．30°
D．45°
9．下列关于图中所示光学现象的说法正确的是(
C
)
A．图甲中，小孔成的是倒立的虚像
B．图乙中，荷花在水中形成倒影是因为光的折射
C．图丙中，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律
10．把一支牙刷放在镜子的前方，镜子中牙刷像的上、下部分明显“错位”了。如图所示。从镜子的左侧面观察，发现该镜子的背面涂有反射膜，镜子的下端被磨成“V”形，使得前表面的下边成斜面状。牙刷像“错位”(
D
)
A．仅由光在前表面发生反射引起
B．仅由光在后表面发生反射引起
C．由光在前、后两个表面发生反射共同引起
D．由光在空气与玻璃的界面发生折射和光在后表面发生反射共同引起
11．广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射放在白色瓷盘中的红色苹果及黄色香蕉。站在旁边的摄影师将看到(
D
)
A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色
B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色
C．苹果呈黑色，瓷盘呈红色，香蕉呈红色
D．苹果呈红色，瓷盘呈红色，香蕉呈黑色
12．如图所示的四个情景中，属于实像的是(
B
)
二、填空题(每空1分，共20分)
13．下面两句话中涉及的光学知识是：猪八戒照镜子——里外不是人：__光的反射__；天狗吃月亮：__光的直线传播__。生活、生产中常用到光学知识：在开凿大山隧道中，用激光引导掘进方向，是利用了__光的直线传播__；有时人们把电视机遥控器的红外线发射窗，对着电视机对面墙壁发射，也能控制电视机，这是利用了光的__反射__现象；有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到，这是利用了光的__折射__现象。
14．某兴趣小组在空易拉罐的底部中央戳一个圆孔，将顶部剪去后，蒙上一层塑料薄膜，制作成一个简易针孔照相机。如图所示，将其水平放置，在左侧固定一只与小孔等高的小灯泡，灯泡发光时，可在塑料薄膜上看到灯丝__倒立__(填“倒立”或“正立”)的像。若水平向左移动易拉罐，像的大小__变大__(填“变大”“变小”或“不变”)。若只将小圆孔改为三角形小孔，则像的形状__不变__(填“改变”或“不变”)。
15．挂在天花板上的吊灯，从光滑地板上看到的其实是吊灯的__虚__(填“虚”或“实”)像，如果吊灯到地面的距离是6m，则像到地面的距离为__6__m，小华发现通过地毯就看不到吊灯的像，这是因为光照射到地毯时发生了__漫__(填“镜面”或“漫”)反射。
16．小红站在学校大厅衣冠镜前2m的地方，则像到小红的距离为__4__m；小红发现衣领处有一点污渍，便走近镜子，镜中的像将__不变__(选填“变大”“不变”或“变小”)；由于大厅内光线较暗，为了帮助小红看清衣领上的污渍，小明应将光源照向__衣领__(选填“衣领”或“平面镜”)。
17．如图所示，建筑物在河中的“倒影”是由光的__反射__所形成的虚像，这些“倒影”看起来比建筑物本身“暗”一些，主要是因为有一部分光发生__折射__进入了水中。
eq
\o(\s\up7(),\s\do5(（第17题图）))
　　　　　
eq
\o(\s\up7(),\s\do5(（第18题图）))
18．如图所示，平面镜水平放置，光线与平面镜成30°角射在平面镜上，则反射角的大小为__60°__，如果要使反射光线竖直向上射出，则平面镜应绕入射点顺时针旋转__30°__角。
19．如图所示是某市今年中考试卷答题卡中用来识别考生信息的条形码(样码)。当条形码扫描器照射它时，黑条纹将光__吸收__(选填“反射”或“吸收”)，白条纹将光__反射__(选填“反射”或“吸收”)，再通过电脑解码就可以获取考生相关信息。
三、作图题(5分＋5分＝10分)
20．如图所示是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。
答案略
21．请你画出如图所示人眼看到水中鱼A的大致光路(A′为鱼A的虚像)。
答案略
四、实验探究题(6分＋8分＋10分＋10分＝34分)
22．如图所示，是陈涛同学探究反射规律的实验。他进行了下面的操作：
(1)如图甲，让一束光贴着纸板沿某一个角度射到O点，经平面镜反射，沿另一个方向射出，改变光束的入射方向，使∠i减小，这时∠r跟着减小；使∠i增大，这时∠r跟着增大，∠r总是__＝__(填“＜”“＞”或“＝”)∠i，说明__反射角等于入射角__。
(2)如图乙，把半面纸板NOF向前折或向后折，这时，在NOF上看不到__反射光线__，说明__反射光线、入射光线和法线在同一平面内__。
(3)先使光线从左侧射入，记下右侧反射光线的位置；再使光线从右侧刚才记下的反射光线的位置射入，观察左侧反射光线的位置。观察到的现象是__左侧反射光线逆着原来入射光线射出__，这说明了光在反射时光路是__可逆__的。
23．某小组选用了图甲中光源、水、水槽，可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水时的折射规律”。
(1)使用可折转的光屏，是为了观察折射光线和入射光线是否__在同一平面内__。
(2)光从空气射入水中，入射点为O点，不断改变入射角，读同刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1′、2和2′……4和4′分别表示各次入射光线和对应的折射光线的位置。由此可得出，光从空气斜射入水中时，折射角随入射角的增大而__增大__，且折射角__小于__(选填“大于”“等于”或“小于”)入射角；当光从空气垂直射入水中时，折射角等于__0__度。
24．在“探究不透明物体颜色”的实验中，分别用红、绿、蓝三种不同颜色的玻璃纸蒙在能发出白光的三个手电筒上，然后开亮手电筒让白光透过玻璃纸分别射到不同颜色的布料上。下表是记录的实验现象。分析下表的信息，请你回答问题。
自然状态下的布料颜色
白光透过红色玻璃纸后的光射在布料上，看到的布料颜色
白光透过绿色玻璃纸后的光射在布料上，看到的布料颜色
白光透过蓝色玻璃纸后的光射在布料上，看到的布料颜色
白色
红
绿
蓝
红色
红
黑
黑
绿色
黑
绿
黑
蓝色
黑
黑
蓝
黑色
黑
黑
黑
(1)白光由多种色光组成，白光射在有色玻璃纸上，玻璃纸将会把与它的颜色不同的色光__吸收__(选填“通过”或“吸收”)。若隔着红色玻璃纸看一束黄光，看到的是__黑__色。
(2)人眼能从不同方向看到本身不发光的物体，是由于光射在物体表面发生__漫反射__(选填“镜面反射”或“漫反射”)。一束黄光照射在红色不透明物体上，看到的物体颜色是__黑__色。
(3)黑色物体能__吸收__(选填“吸收”或“反射”)各种色光。
25．小滨用如图所示装置进行了“探究平面镜成像特点”的实验。
(1)他应选取两支外形__相同__(填“相同”或“不同”)的蜡烛进行实验。
(2)小滨选择用玻璃板代替平面镜进行实验的目的是__便于找到像的位置和比较像和物的大小__。
(3)实验过程中，他把蜡烛A放在距玻璃板30cm处，蜡烛A在玻璃板中所成的像到蜡烛A的距离是__60__cm；当蜡烛A远离玻璃板时，它的像的大小将__不变__(填“变大”“变小”或“不变”)。
(4)在玻璃板后放一光屏，无论怎样移动光屏，都不能接收到蜡烛的像，说明__平面镜成的像是虚像__。
