电势与等势面

(共16张PPT)
电势与等势面
1. 静电力做功的特点

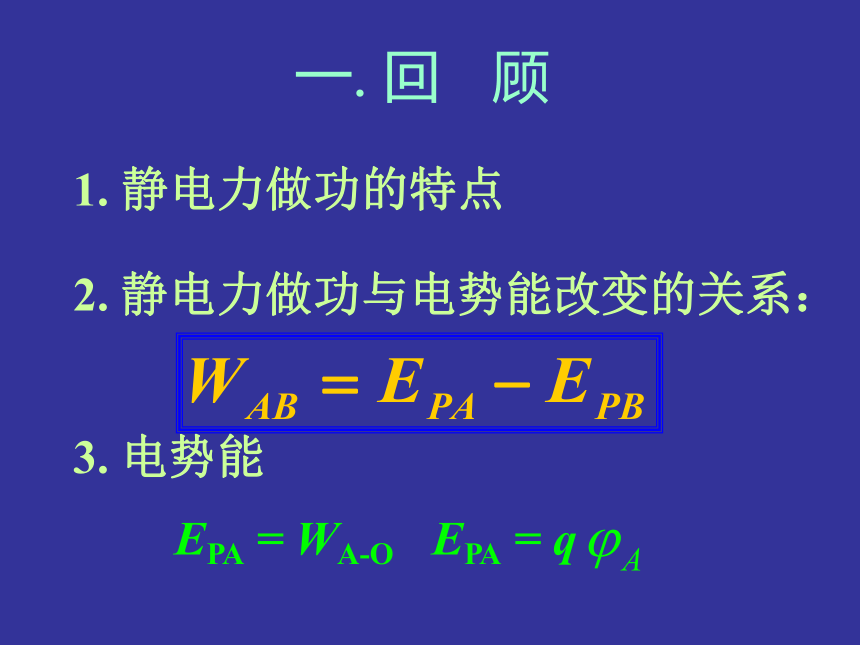

一. 回 顾
2. 静电力做功与电势能改变的关系：
3. 电势能
EPA = WA-O
EPA = q
4. 电势
5. 电场线与电势改变的关系

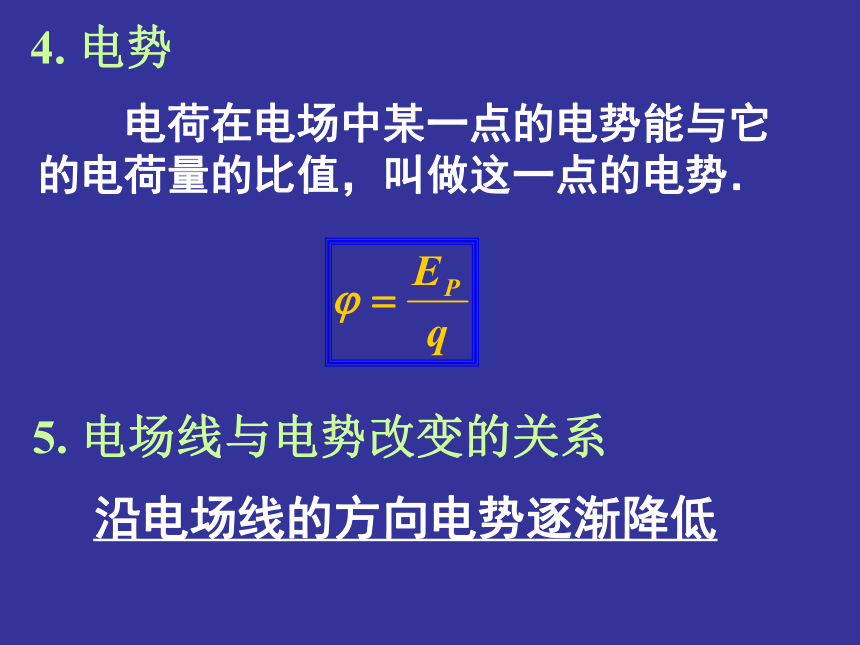

4. 电势
　　电荷在电场中某一点的电势能与它的电荷量的比值，叫做这一点的电势．
沿电场线的方向电势逐渐降低
5. 电场线与电势改变的关系

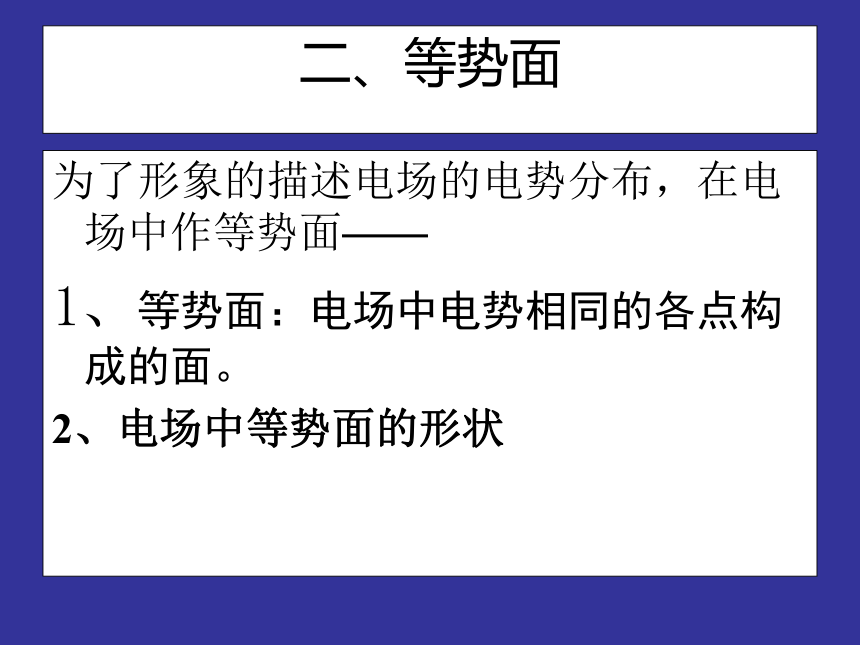

二、等势面
为了形象的描述电场的电势分布，在电场中作等势面——
1、等势面：电场中电势相同的各点构成的面。
2、电场中等势面的形状

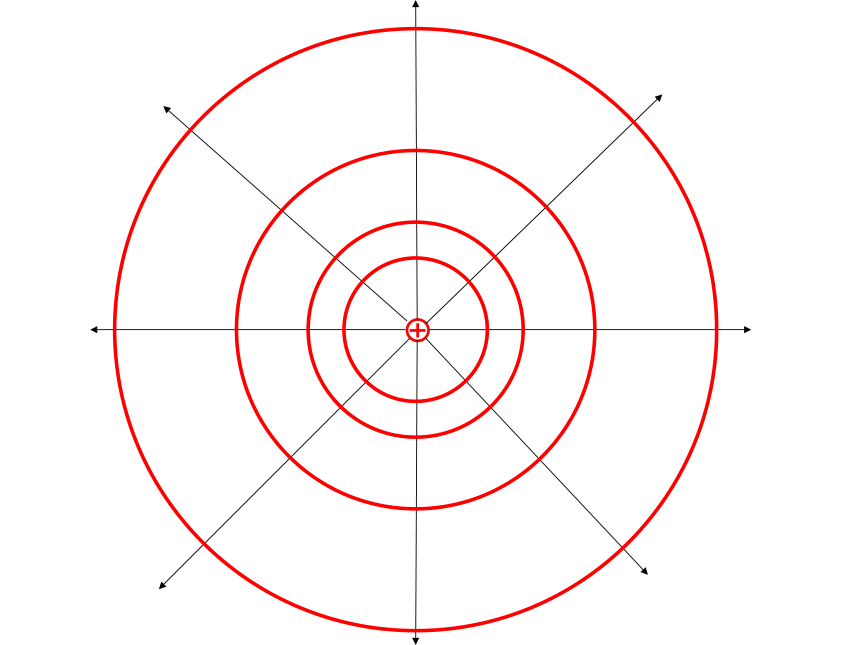

点电荷的电场的等势线

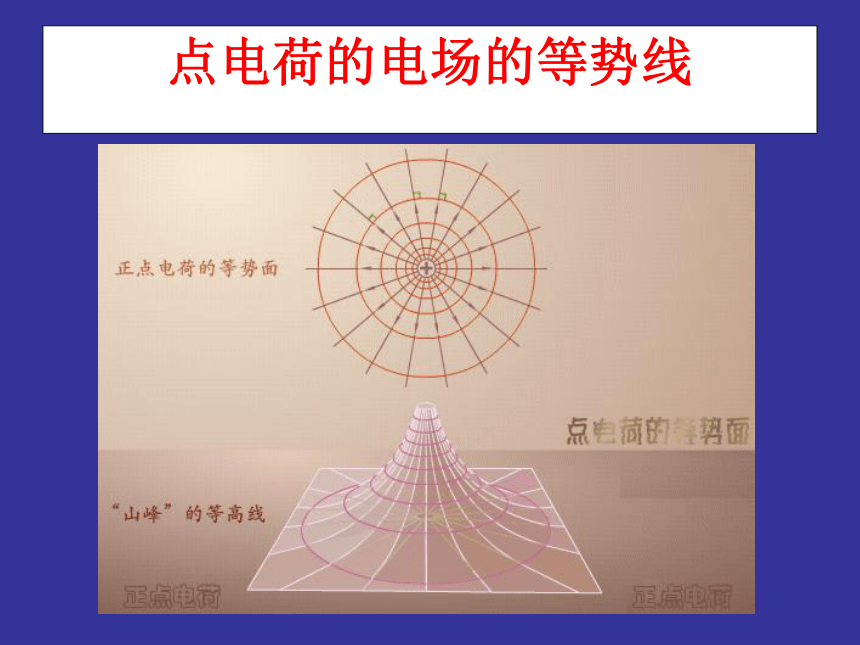

点电荷的电场的等势线
等量异种电荷电场的等势面
等量同种电荷电场的等势面
匀强电场的等势面
带电导体周围的电场和等势面
(1)定义
电场中电势相同的各点构成的面叫做等势面
(2)等势面是为了形象描述电场中各点电势面人为画出的曲面
二、等势面
(3)等势面的特点
1.沿着同一等势面移动电荷时静电力不做功
2.两个电势不同的等势面不能相交
3.电场线总是由电势高的等势面指向电势低的等势面
4.等势面一定与电场线垂直，即跟场强方向垂直
5.等差等势面分布越密,场强越大;分布越疏,场强越小
5. 等势面的用途
(1)利用等势面可以形象地描述电场具有能的性质．
(2)由等势面来绘制电场线．
实际中测量电势比测定场强容易，所以常用等势面研究电场，先测绘出等势面的形状和分布，再根据电场线与等势面相互垂直，绘出电场线分布，这样就知道了所研究的电场．
【例题】如图所示，A、B、C为匀强电场中的三点，已知这三点的电势分别为 A=10V， B=2V， C=-6V，试在图上画出过B点的等势线和场强的方向（可用三角板画）
A
C
B
