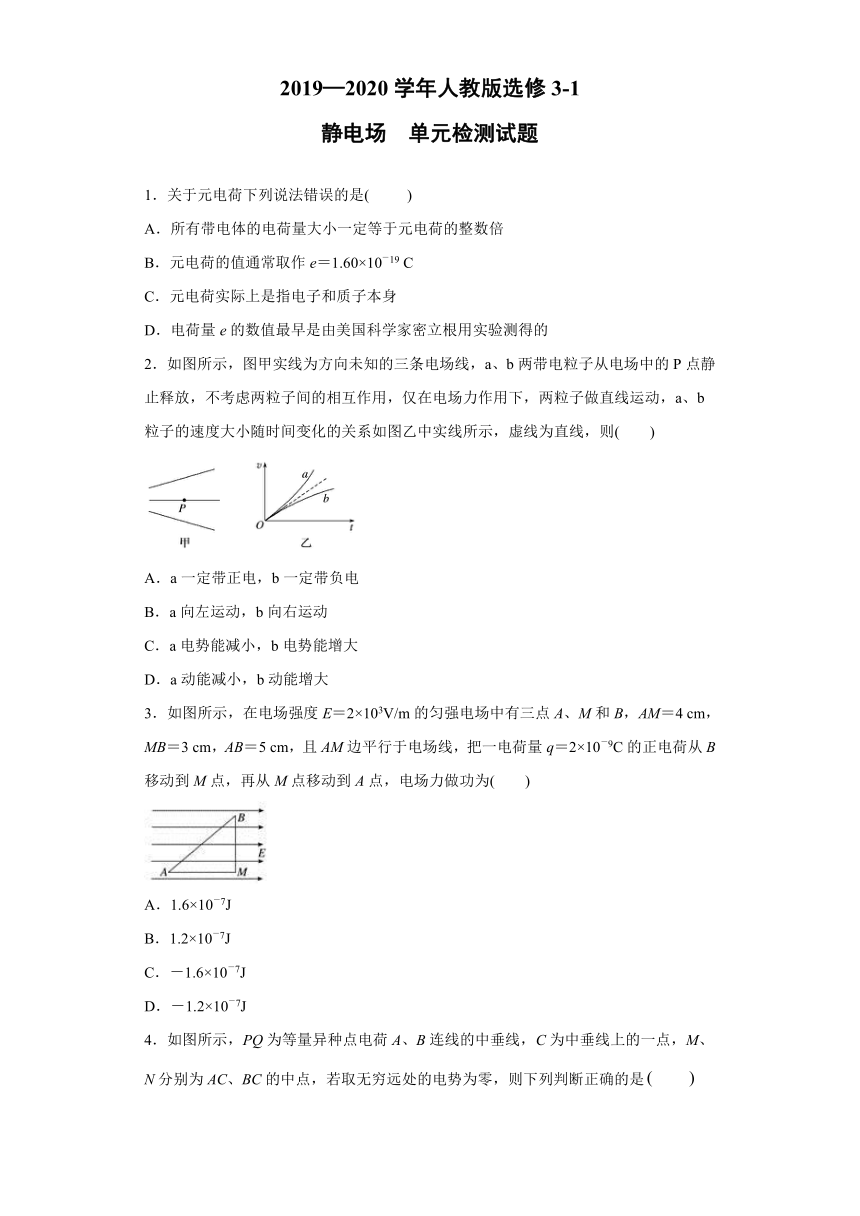

2019—2020学年人教版选修3-1
静电场
单元检测试题
1．关于元电荷下列说法错误的是(
)
A．所有带电体的电荷量大小一定等于元电荷的整数倍
B．元电荷的值通常取作e＝1.60×10－19
C
C．元电荷实际上是指电子和质子本身
D．电荷量e的数值最早是由美国科学家密立根用实验测得的
2．如图所示，图甲实线为方向未知的三条电场线，a、b两带电粒子从电场中的P点静止释放，不考虑两粒子间的相互作用，仅在电场力作用下，两粒子做直线运动，a、b粒子的速度大小随时间变化的关系如图乙中实线所示，虚线为直线，则( )
A．a一定带正电，b一定带负电
B．a向左运动，b向右运动
C．a电势能减小，b电势能增大
D．a动能减小，b动能增大
3．如图所示，在电场强度E＝2×103V/m的匀强电场中有三点A、M和B，AM＝4
cm，MB＝3
cm，AB＝5
cm，且AM边平行于电场线，把一电荷量q＝2×10－9C的正电荷从B移动到M点，再从M点移动到A点，电场力做功为( )
A．1.6×10－7J
B．1.2×10－7J
C．－1.6×10－7J
D．－1.2×10－7J

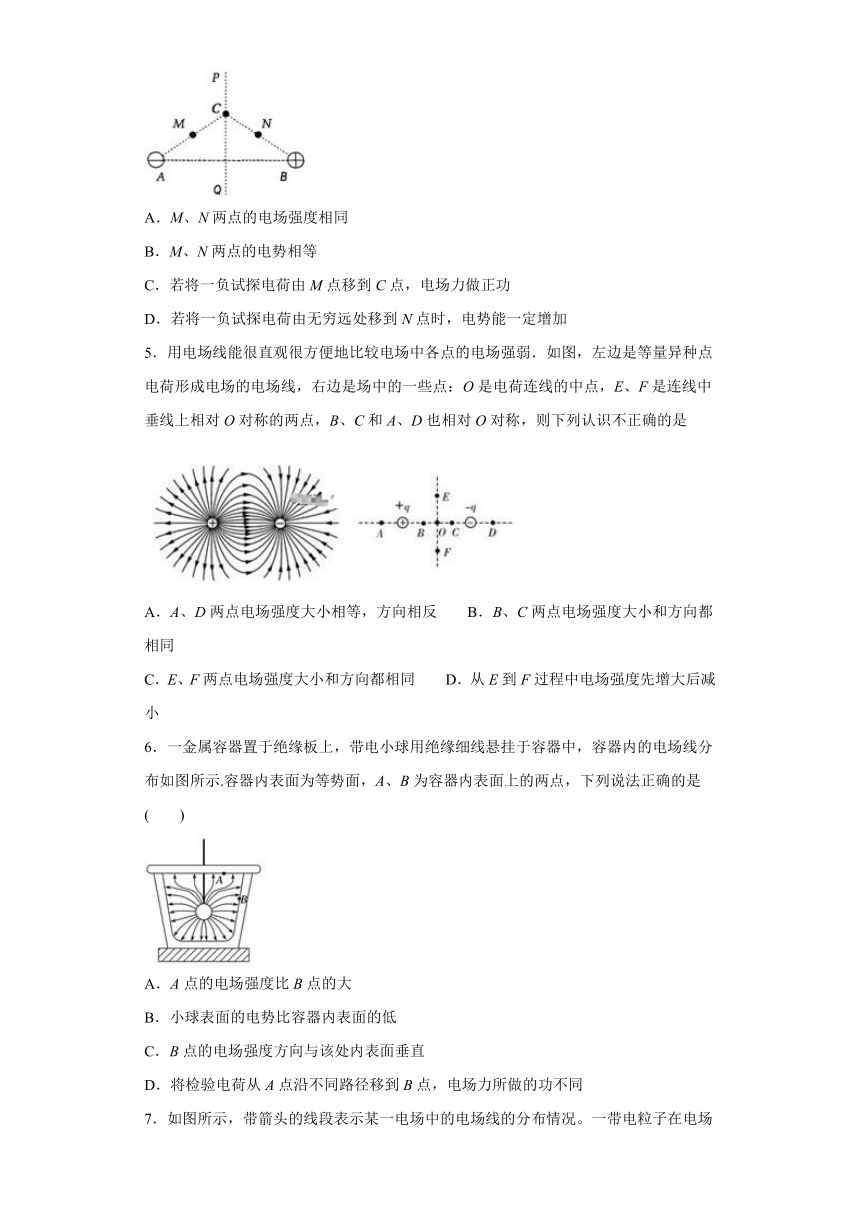

4．如图所示，PQ为等量异种点电荷A、B连线的中垂线，C为中垂线上的一点，M、N分别为AC、BC的中点，若取无穷远处的电势为零，则下列判断正确的是
A．M、N两点的电场强度相同
B．M、N两点的电势相等
C．若将一负试探电荷由M点移到C点，电场力做正功
D．若将一负试探电荷由无穷远处移到N点时，电势能一定增加
5．用电场线能很直观很方便地比较电场中各点的电场强弱．如图，左边是等量异种点电荷形成电场的电场线，右边是场中的一些点：O是电荷连线的中点，E、F是连线中垂线上相对O对称的两点，B、C和A、D也相对O对称，则下列认识不正确的是
A．A、D两点电场强度大小相等，方向相反
B．B、C两点电场强度大小和方向都相同
C．E、F两点电场强度大小和方向都相同
D．从E到F过程中电场强度先增大后减小
6．一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示.容器内表面为等势面，A、B为容器内表面上的两点，下列说法正确的是( )
A．A点的电场强度比B点的大
B．小球表面的电势比容器内表面的低
C．B点的电场强度方向与该处内表面垂直
D．将检验电荷从A点沿不同路径移到B点，电场力所做的功不同

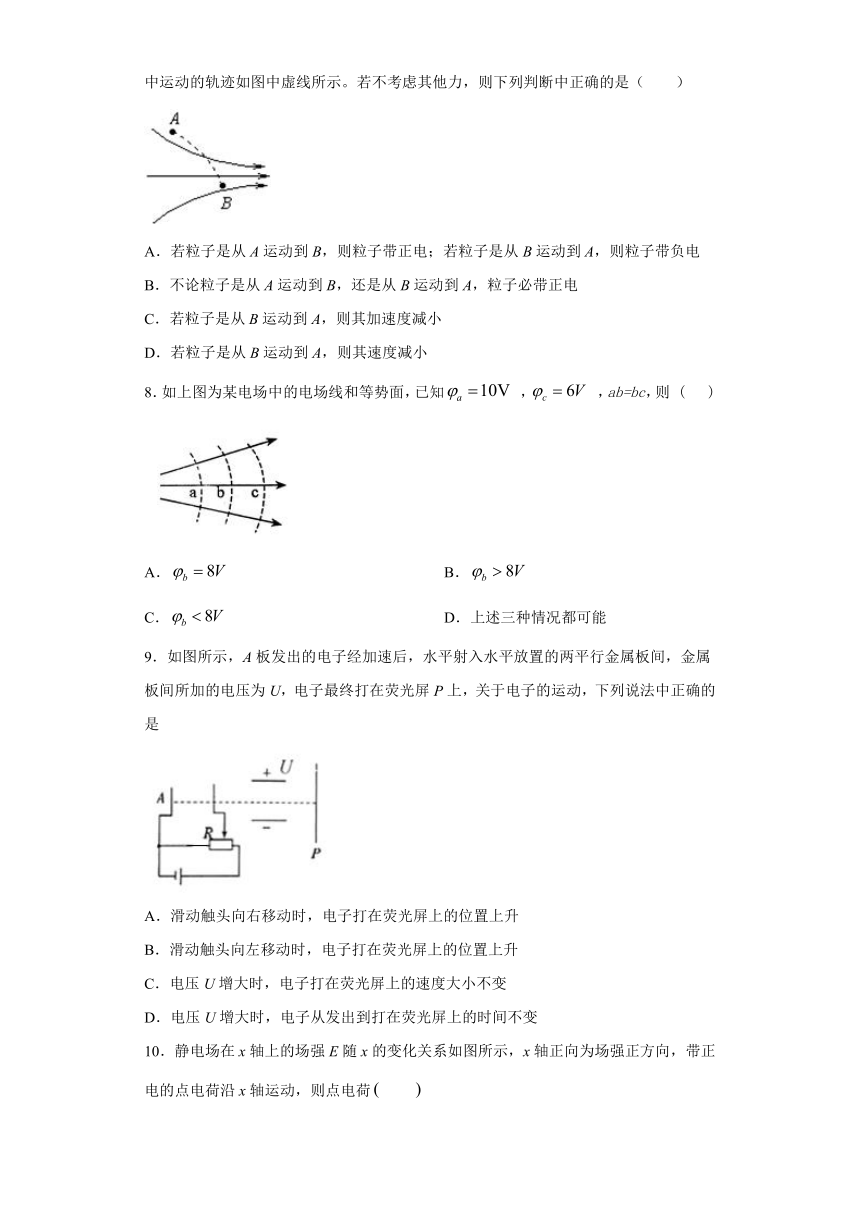

7．如图所示，带箭头的线段表示某一电场中的电场线的分布情况。一带电粒子在电场中运动的轨迹如图中虚线所示。若不考虑其他力，则下列判断中正确的是（ ）
A．若粒子是从A运动到B，则粒子带正电；若粒子是从B运动到A，则粒子带负电
B．不论粒子是从A运动到B，还是从B运动到A，粒子必带正电
C．若粒子是从B运动到A，则其加速度减小
D．若粒子是从B运动到A，则其速度减小
8．如上图为某电场中的电场线和等势面，已知
，
，ab=bc，则
(
)
A．
B．
C．
D．上述三种情况都可能
9．如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U，电子最终打在荧光屏P上，关于电子的运动，下列说法中正确的是
A．滑动触头向右移动时，电子打在荧光屏上的位置上升
B．滑动触头向左移动时，电子打在荧光屏上的位置上升
C．电压U增大时，电子打在荧光屏上的速度大小不变
D．电压U增大时，电子从发出到打在荧光屏上的时间不变

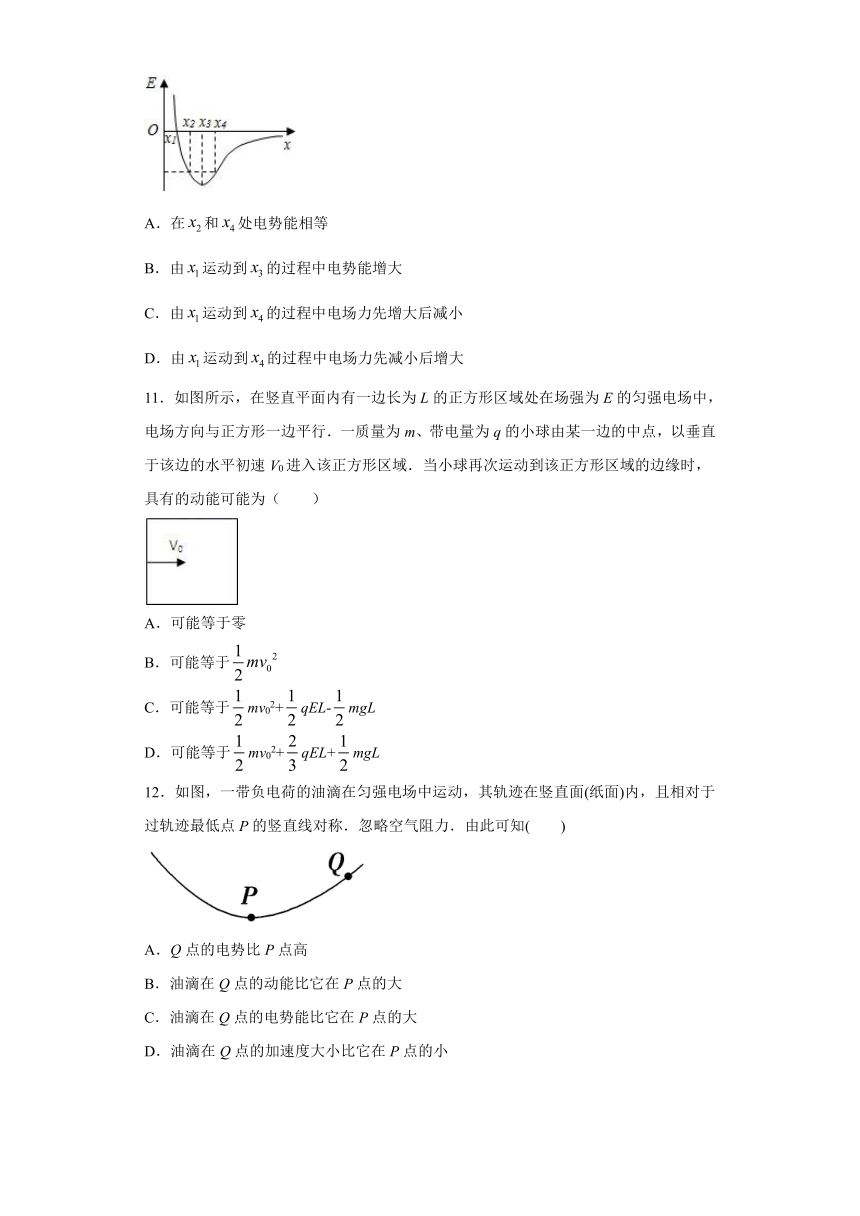

10．静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷
A．在和处电势能相等
B．由运动到的过程中电势能增大
C．由运动到的过程中电场力先增大后减小
D．由运动到的过程中电场力先减小后增大
11．如图所示，在竖直平面内有一边长为L的正方形区域处在场强为E的匀强电场中，电场方向与正方形一边平行．一质量为m、带电量为q的小球由某一边的中点，以垂直于该边的水平初速V0进入该正方形区域．当小球再次运动到该正方形区域的边缘时，具有的动能可能为（ ）
A．可能等于零
B．可能等于
C．可能等于mv02+qEL-mgL
D．可能等于mv02+qEL+mgL
12．如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知( )
A．Q点的电势比P点高
B．油滴在Q点的动能比它在P点的大
C．油滴在Q点的电势能比它在P点的大
D．油滴在Q点的加速度大小比它在P点的小

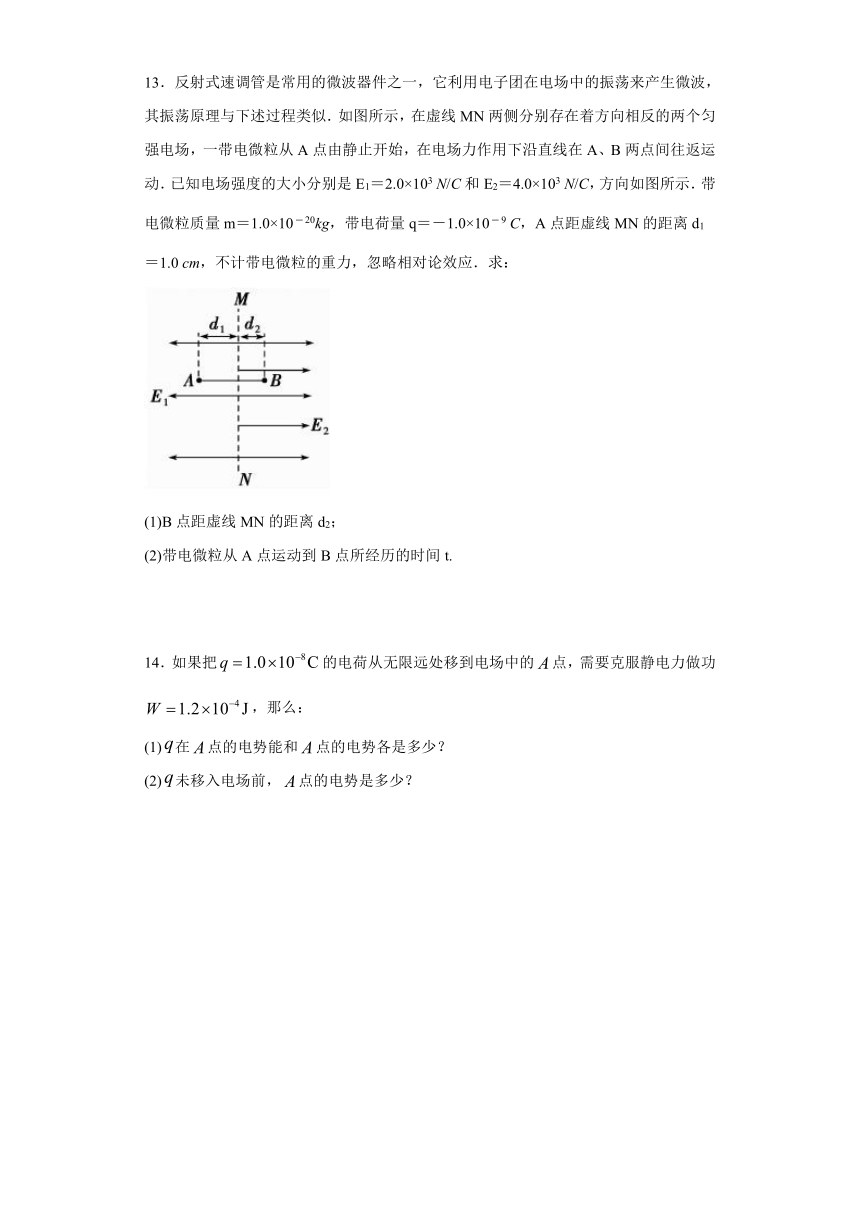

13．反射式速调管是常用的微波器件之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似．如图所示，在虚线MN两侧分别存在着方向相反的两个匀强电场，一带电微粒从A点由静止开始，在电场力作用下沿直线在A、B两点间往返运动．已知电场强度的大小分别是E1＝2.0×103
N/C和E2＝4.0×103
N/C，方向如图所示．带电微粒质量m＝1.0×10－20kg，带电荷量q＝－1.0×10－9
C，A点距虚线MN的距离d1＝1.0
cm，不计带电微粒的重力，忽略相对论效应．求：
(1)B点距虚线MN的距离d2；
(2)带电微粒从A点运动到B点所经历的时间t.
14．如果把的电荷从无限远处移到电场中的点，需要克服静电力做功，那么：
(1)在点的电势能和点的电势各是多少？
(2)未移入电场前，点的电势是多少？
15．如图，真空中xOy平面直角坐标系上的ABC三点构成等边三角形，边长L=2.0m．若将电荷量均为q=+2.0×10-6C的两点电荷分别固定在A、B点，已知静电力常量k=9.0×109N·m2/C2．求：
（1）两点电荷间的库仑力大小；
（2）C点的电场强度的大小和方向．
16．中国科学家2015年10月宣布中国将在2020年开始建造世界上最大的粒子加速器．加速器是人类揭示物质本源的关键设备，在放射治疗、食品安全、材料科学等方面有广泛应用．如图所示，某直线加速器由沿轴线分布的一系列金属圆管（漂移管）组成，相邻漂移管分别接在高频脉冲电源的两极．质子从K点沿轴线进入加速器并依此向右穿过各漂移管，在漂移管内做匀速直线运动，在漂移管间被电场加速，加速电压视为不变．设质子进入漂移管B时速度为8×106m/s，进入漂移管E时速度为1×107m/s，电源频率为1×107Hz，漂移管间缝隙很小，质子在每个管内运动时间视为电源周期的．质子的荷质比取1×108C/kg．求：
（1）漂移管B的长度；
（2）相邻漂移管间的加速电压．
参考答案
1．C
【解析】
A.
所有带电体的电荷量大小一定等于元电荷的整数倍，选项A正确；
B.
元电荷的值通常取作e＝1.60×10－19
C，选项B正确；
C.
元电荷是基本的电量单位，不是指电子和质子本身，选项C错误；
D.
电荷量e的数值最早是由美国科学家密立根用实验测得的，选项D正确；
此题选择不正确的选项，故选C.
2．B
【解析】
AB．从速度时间图象中可以看出，a粒子加速度逐渐增大，b粒子加速度逐渐减小，因为粒子仅受电场力，可知a粒子电场力逐渐增大，b粒子电场力逐渐减小，所以a向左运动，b向右运动．由于不知电场的方向，所以无法判断a、b的电性．故A错误，B正确．
C．带电粒子在电场中运动时，电场力做正功，所以a、b的电势能均减小．故C错误．
D．带电粒子在电场中运动时，电场力做正功，因为仅受电场力，根据动能定理，a、b的动能均增加．故D错误．
【点睛】
解决本题的关键知道电场的疏密反映电场的强弱，及掌握电场力做功与电势能的关系和熟练运用动能定理．
3．C
【解析】
匀强电场中，电势差与场强的关系是U=Ed，式中d是两点沿电场强度方向的距离，然后根据d的含义可求解A、B两点间的电势差．电场力做功的公式W=qU．
【详解】
根据匀强电场特点可知：A、B两点间的电势差
UAB=UAM=EdAM；所以UAB=2000×4×10-2V=80V。
正电荷从B点经M点移到A点，电场力做功为
WBA=qUBA=-qUAB=-2×10-9×80J=-1.6×10-7J
故选C。
【点睛】
公式U=Ed的适用条件为匀强电场，d的含义为两点之间沿电场线方向的距离，并非两点之间的距离，因此对于物理公式要明确适用条件以及各个物理量的含义．
4．C
【解析】
试题分析：M、N两点场强大小相等，但方向不同，选项A错误；PQ线上各点的电势均为零，PQ左侧电势为负，右侧电势为正，则M点电势低于N点电势，选项B错误；负电荷由M点移到C处，电势能减小，故电场力做正功，选项C正确；无穷远处电势为零，N点电势大于零，故负电荷由无穷远处移到N点时，电势能一定减小，选项D错误；故选C．
考点：电场强度；电势及电势能.
5．A
【解析】
根据对称性看出，A、D两处电场线疏密程度相同，则A、D两点场强大小相同。由图看出，A、D两点场强方向相同，故A说法错误；根据对称性看出，B、C两处电场线疏密程度相同，则B、C两点场强大小相同。这两点场强的方向均由B→C，方向相同，故B说法正确；由图看出，E、F两点中，电场线疏密程度相同，两点场强方向相同，故C说法正确；由图看出，电场线先变密，再变疏，所以场强先增大后减小，故D说法正确。所以选A。
6．C
【解析】
试题分析：依据电场线越疏，电场强度越弱，而电场线越密的，则电场强度越强，由图可知，则A点的电场强度比B点的小，故A错误；根据沿着电场线方向电势是降低的，可知，小球表面的电势比容器内表面的高，故B错误；因容器内表面为等势面，且电场线总垂直于等势面，因此B点的电场强度方向与该处内表面垂直，故C正确；因A、B在同一等势面上，将检验电荷从A点沿不同路径到B点，电场力所做的功相同，均为零，故D错误；故选C．
考点：电场线；电场强度；电势
【名师点睛】本题考查电场线的疏密与电场强度的强弱的关系，掌握电场线的方向与电势的高低的关系，理解电场线总垂直等势面，注意同一等势面上移送电荷时，电场力不做功．
7．C
【解析】
AB．若粒子是从A运动到B，则粒子受电场力大致向左，可知粒子带负电；同理若粒子是从B运动到A，则粒子带负电，即不论粒子是从A运动到B，还是从B运动到A，粒子必带负电，选项AB错误；
C．因为A处电场线较B处稀疏，则若粒子是从B运动到A，则受电场力减小，其加速度减小，选项C正确；
D．若粒子是从B运动到A，则电场力做正功，则其速度增加，选项D错误。
故选C。
8．C
【解析】
因为
，，知ac两端的电势差为4V，因为电场线越密的地方场强越强，根据U=Ed知，ab间的电势差大于bc间的电势差，所以ab间的电势差大于2V，所以b点的电势小于8V．故选C．
9．BD
【解析】
设加速电压为U′，由题意知，电子在加速电场中加速运动，根据动能定理得：
eU′=mv2
电子获得的速度为：
电子进入偏转电场后做类平抛运动，也就是平行电场方向做初速度为0的匀加速直线运动，加速度为：
电子在电场方向偏转的位移为：
垂直电场方向做匀速直线运动，粒子在电场中运动时间为：
联立解得：
又因为偏转电场方向向下，所以电子在偏转电场里向上偏转。
A.
滑动触头向右移动时，加速电压变大，故电子偏转位移y变小，因为电子向上偏转，故在屏上的位置下降，故A错误；
B.
滑动触头向左移动时，加速电压变小，故电子偏转位移y变大，因为电子向上偏转，故在屏上的位置上升，故B正确；
D.
偏转电压U增大时，电子在电场中受到电场力增大，即电子偏转的加速度a增大；因为加速电压不变，电子进入电场的速度没有变化，电子在电场中运动的时间t没有发生变化，故D正确；
C.
偏转电压U增大时，电子在电场中受到的电场力增大，即电子偏转的加速度a增大；因为电子水平方向的速度v不变，电子在电场中运动的时间不变，电子打在屏上的速度为
则电子打在屏上的速度增大，故C错误。
10．BC
【解析】
由图像判断电场线的方向，再确定电势大小的关系．
【详解】
A．由图像可知，在0～x1之间，电场强度E是正的，是沿x轴正方向的；在x1～x4之间，电场强度E是负的，是沿x轴负方向的，故由x2到x4是逆着电场线的方向，所以x4处的电势要大于x2处的电势，选项A错误；
B．由x1运动到x3的过程中，是逆着电场线方向的，所以电势能增大，选项B正确；
CD．由x1运动到x4的过程中，x3处的电场强度的大小是最大的，故电荷在该点受到的电场力也应该是最大的，故电场力是先增大后减小，选项C正确，D错误．
【点晴】
图像只是向我们提供一种电场强度与位置的关系，需要我们通过图像将其转化为具有一定形态的东西，当我们将其转化成具体的电场线的某一个方向时，我们再去判断就会很容易了，所以对图像的识别很重要．
11．BCD
【解析】
要考虑电场方向的可能性，可能平行于AB向左或向右，也可能平行于AC向上或向下．分析重力和电场力做功情况，然后根据动能定理求解．
【详解】
令正方形的四个顶点分别为ABCD，如图所示
若电场方向平行于AC：
①电场力向上，且大于重力，小球向上偏转，电场力做功为qEL，重力做功为-mg，根据动能定理得：Ek?mv02＝qEL?mgL，即Ek＝mv02+qEL?mgL
②电场力向上，且等于重力，小球不偏转，做匀速直线运动，则Ek=mv02．
若电场方向平行于AC，电场力向下，小球向下偏转，电场力做功为qEL，重力做功为mgL，根据动能定理得：Ek?mv02＝qEL+mgL，即Ek＝mv02+qEL+mgL．
由上分析可知，电场方向平行于AC，粒子离开电场时的动能不可能为0．
若电场方向平行于AB：
若电场力向右，水平方向和竖直方向上都加速，粒子离开电场时的动能大于0．若电场力向右，小球从D点离开电场时，有
Ek?mv02＝qEL+mgL则得Ek＝mv02+qEL+mgL
若电场力向左，水平方向减速，竖直方向上加速，粒子离开电场时的动能也大于0．故粒子离开电场时的动能都不可能为0．故BCD正确，A错误．故选BCD．
【点睛】
解决本题的关键分析电场力可能的方向，判断电场力与重力做功情况，再根据动能定理求解动能．
12．AB
【解析】
根据粒子的弯折方向可知，粒子受合力一定指向上方；同时因轨迹关于P点对称，则可说明电场力应竖直向上，粒子带负电，故说明电场方向竖直向下，则可判断Q点的电势比P点高，故A正确；粒子由P到Q过程，合外力做正功，故油滴在Q点的动能比它在P点的大，故B正确；因电场力做正功，故电势能减小，Q点的电势能比它在P点的小，故C错误；因受力为恒力，故PQ两点加速度大小相同，故D错误．
13．．（1）0.50
cm（2）1.5×10-8s
【解析】
（1）带电微粒由A运动B的过程中，由动能定理有|q|E1d1－|q|E2d2=
0
解得
（2）设微粒在虚线MN两侧的加速度大小分别为a1、a2，由牛顿第二定律有
|q|E1=ma1
|q|E2=ma2
设微粒在虚线MN两侧的时间大小分别为t1、t2，由运动学公式有
又t=t1+t2
解得 t=
1.5×10-8s
14．(1)
(2)
【解析】
(1)静电力做负功，电势能增加，无限远处的电势为零，电荷在无限远处的电势能也为零，即，。
由得：
，
再由。
(2)点的电势是由电场本身决定的，跟点是否有电荷存在无关，所以未移入电场前，点的电势仍为。
15．（1）F=9.0×10-3N
（2）方向沿y轴正方向
【解析】
（1）根据库仑定律，A、B间的库仑力大小为：
代入数据得：F=9.0×10-3N
（2）A、B两点电荷在C点产生的场强大小相等，均为：
A、B两点电荷形成的电场在C点的合场强大小为：
代入数据得，方向沿y轴正方向
16．（1）0．4m（2）
【解析】
（1）设质子进入漂移管B的速度为，电源频率、周期分别为f、T，漂移管B的长度为L，则
联立并代入数据得
（2）设质子进入漂移管E的速度为，相邻漂移管间的加速电压为U，电场对质子所做的功为W，质子从漂移管B运动到E电场做功W＇，质子的电荷量为q、质量为m，则
联立并代入数据得
