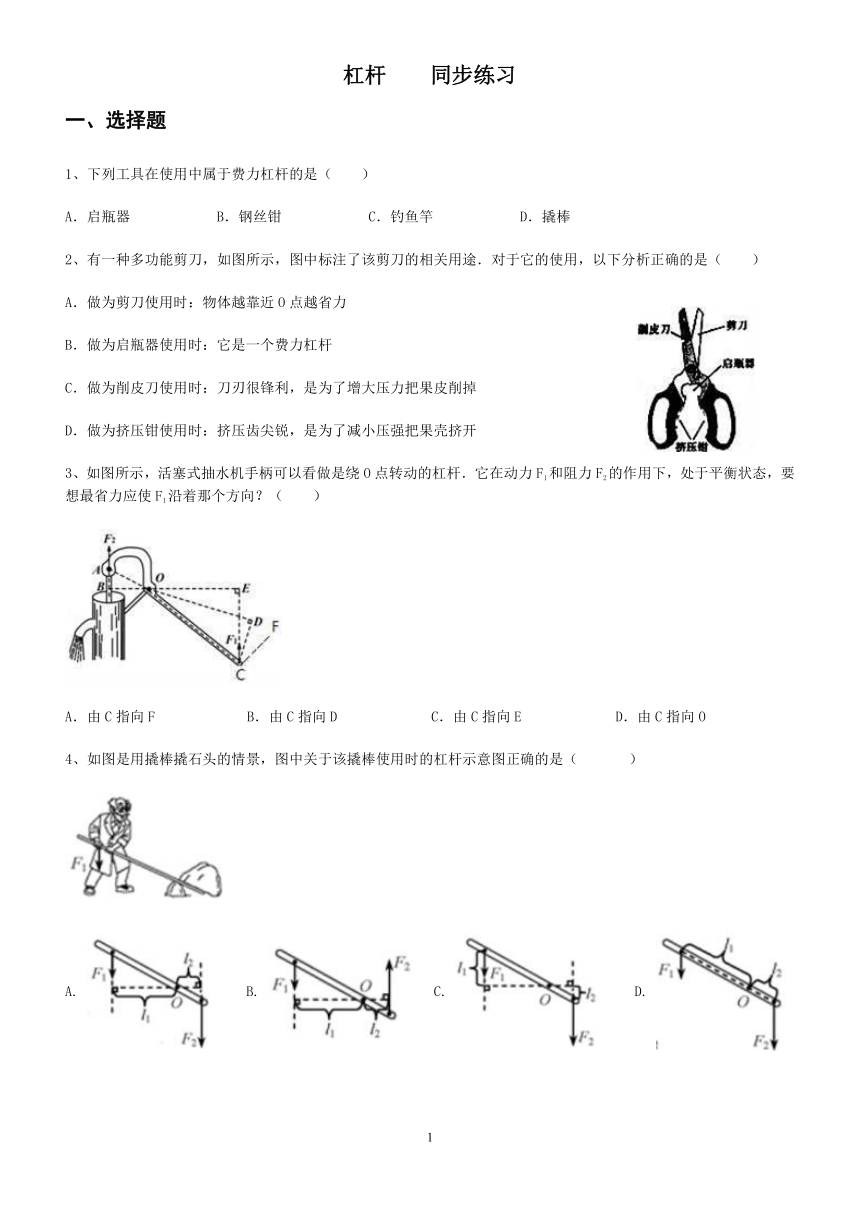

杠杆
同步练习
一、选择题
1、下列工具在使用中属于费力杠杆的是（ ）
A．启瓶器
B．钢丝钳
C．钓鱼竿
D．撬棒
2、有一种多功能剪刀，如图所示，图中标注了该剪刀的相关用途．对于它的使用，以下分析正确的是（ ）
A．做为剪刀使用时：物体越靠近O点越省力
B．做为启瓶器使用时：它是一个费力杠杆
C．做为削皮刀使用时：刀刃很锋利，是为了增大压力把果皮削掉
D．做为挤压钳使用时：挤压齿尖锐，是为了减小压强把果壳挤开
3、如图所示，活塞式抽水机手柄可以看做是绕O点转动的杠杆．它在动力F1和阻力F2的作用下，处于平衡状态，要想最省力应使F1沿着那个方向？（ ）
A．由C指向F
B．由C指向D??????
C．由C指向E??????
D．由C指向O
4、如图是用撬棒撬石头的情景，图中关于该撬棒使用时的杠杆示意图正确的是（???
）
A.
??
B.
?
C.
??
D.

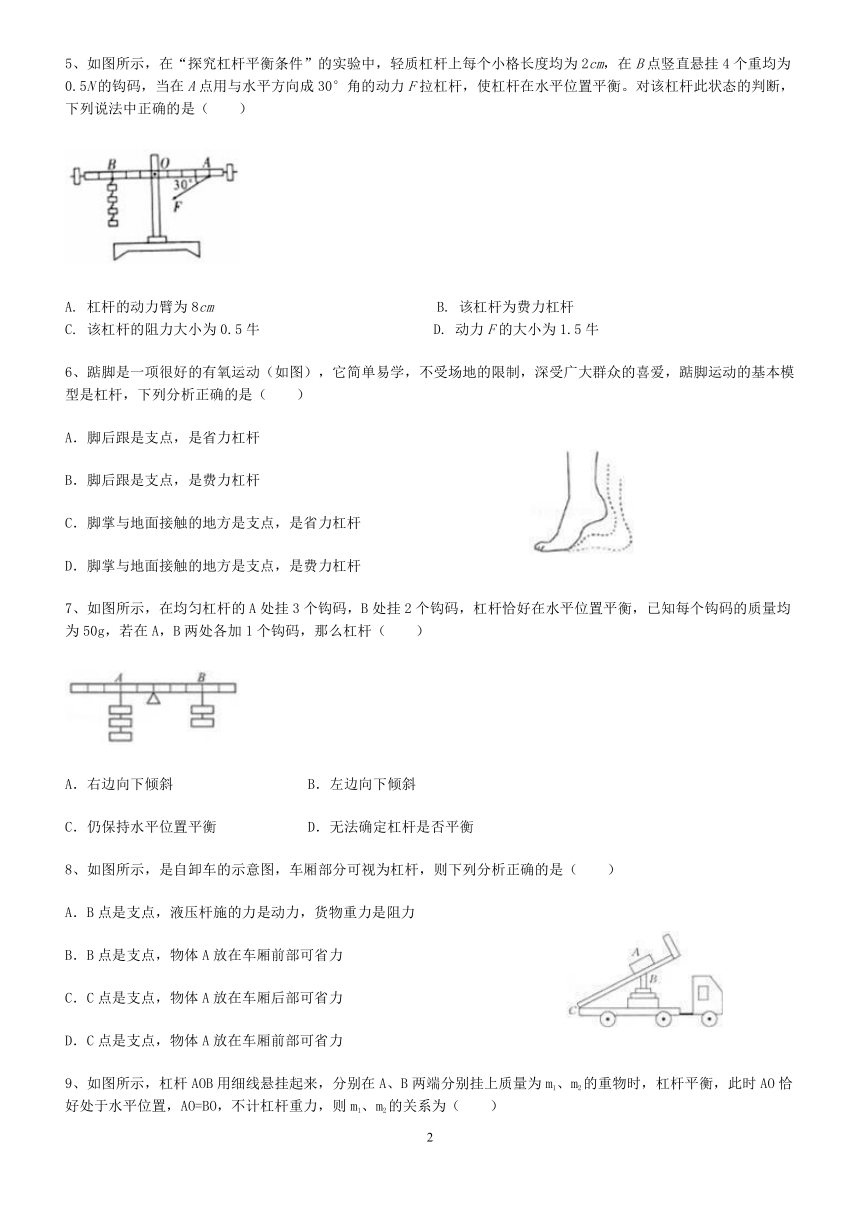

5、如图所示，在“探究杠杆平衡条件”的实验中，轻质杠杆上每个小格长度均为2cm，在B点竖直悬挂4个重均为0.5N的钩码，当在A点用与水平方向成30°角的动力F拉杠杆，使杠杆在水平位置平衡。对该杠杆此状态的判断，下列说法中正确的是（ ）
A.
杠杆的动力臂为8cm???????????????
B.
该杠杆为费力杠杆
C.
该杠杆的阻力大小为0.5牛??????
D.
动力F的大小为1.5牛
6、踮脚是一项很好的有氧运动（如图），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（ ）
A．脚后跟是支点，是省力杠杆
B．脚后跟是支点，是费力杠杆
C．脚掌与地面接触的地方是支点，是省力杠杆
D．脚掌与地面接触的地方是支点，是费力杠杆
7、如图所示，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡，已知每个钩码的质量均为50g，若在A，B两处各加1个钩码，那么杠杆（ ）
A．右边向下倾斜???
B．左边向下倾斜
C．仍保持水平位置平衡?????
D．无法确定杠杆是否平衡
8、如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是（ ）
A．B点是支点，液压杆施的力是动力，货物重力是阻力
B．B点是支点，物体A放在车厢前部可省力
C．C点是支点，物体A放在车厢后部可省力
D．C点是支点，物体A放在车厢前部可省力

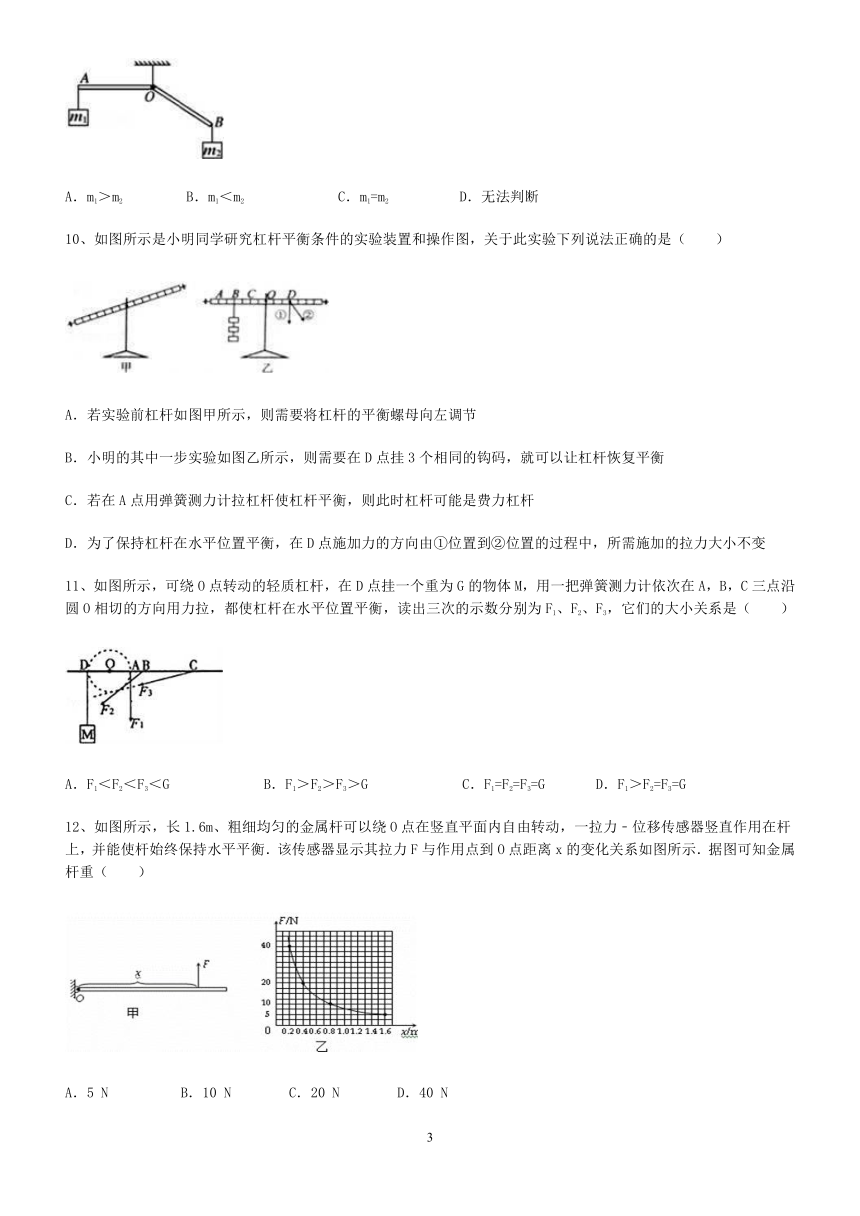

9、如图所示，杠杆AOB用细线悬挂起来，分别在A、B两端分别挂上质量为m1、m2的重物时，杠杆平衡，此时AO恰好处于水平位置，AO=BO，不计杠杆重力，则m1、m2的关系为（ ）
A．m1＞m2
B．m1＜m2
C．m1=m2?
D．无法判断
10、如图所示是小明同学研究杠杆平衡条件的实验装置和操作图，关于此实验下列说法正确的是（ ）
A．若实验前杠杆如图甲所示，则需要将杠杆的平衡螺母向左调节
B．小明的其中一步实验如图乙所示，则需要在D点挂3个相同的钩码，就可以让杠杆恢复平衡
C．若在A点用弹簧测力计拉杠杆使杠杆平衡，则此时杠杆可能是费力杠杆
D．为了保持杠杆在水平位置平衡，在D点施加力的方向由①位置到②位置的过程中，所需施加的拉力大小不变
11、如图所示，可绕O点转动的轻质杠杆，在D点挂一个重为G的物体M，用一把弹簧测力计依次在A，B，C三点沿圆O相切的方向用力拉，都使杠杆在水平位置平衡，读出三次的示数分别为F1、F2、F3，它们的大小关系是（ ）
A．F1＜F2＜F3＜G??????
B．F1＞F2＞F3＞G??????
C．F1=F2=F3=G???
D．F1＞F2=F3=G
12、如图所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力﹣位移传感器竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图所示．据图可知金属杆重（ ）
A．5
N?
???
B．10
N??
?
C．20
N
???
D．40
N

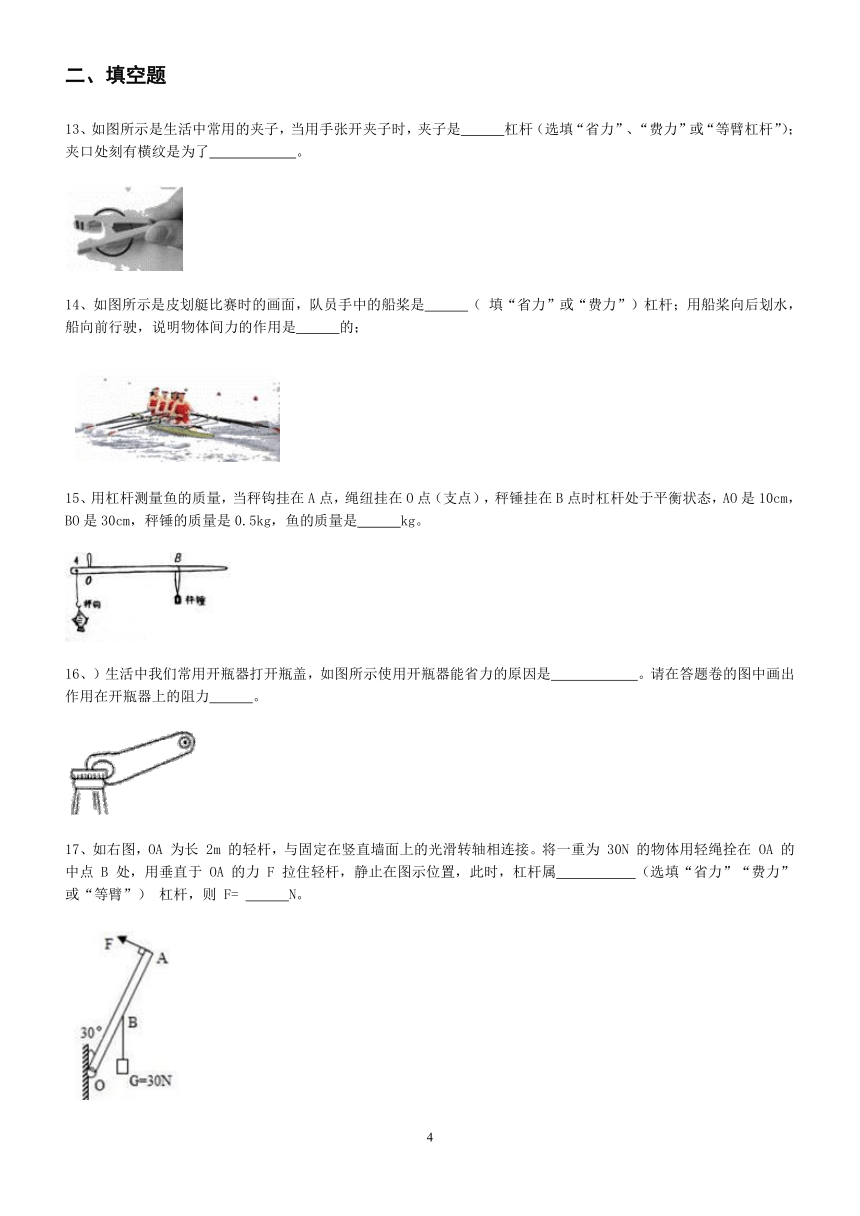

二、填空题
13、如图所示是生活中常用的夹子，当用手张开夹子时，夹子是???杠杆（选填“省力”、“费力”或“等臂杠杆”）；夹口处刻有横纹是为了??????。
14、如图所示是皮划艇比赛时的画面，队员手中的船桨是???（
填“省力”或“费力”）杠杆；用船桨向后划水，船向前行驶，说明物体间力的作用是???的；
15、用杠杆测量鱼的质量，当秤钩挂在A点，绳纽挂在O点（支点），秤锤挂在B点时杠杆处于平衡状态，AO是10cm，BO是30cm，秤锤的质量是0.5kg，鱼的质量是???kg。
16、）生活中我们常用开瓶器打开瓶盖，如图所示使用开瓶器能省力的原因是??????。请在答题卷的图中画出作用在开瓶器上的阻力???。
17、如右图，OA
为长
2m
的轻杆，与固定在竖直墙面上的光滑转轴相连接。将一重为
30N
的物体用轻绳拴在
OA
的中点
B
处，用垂直于
OA
的力
F
拉住轻杆，静止在图示位置，此时，杠杆属?????
（选填“省力”“费力”或“等臂”）
杠杆，则
F=
???N。

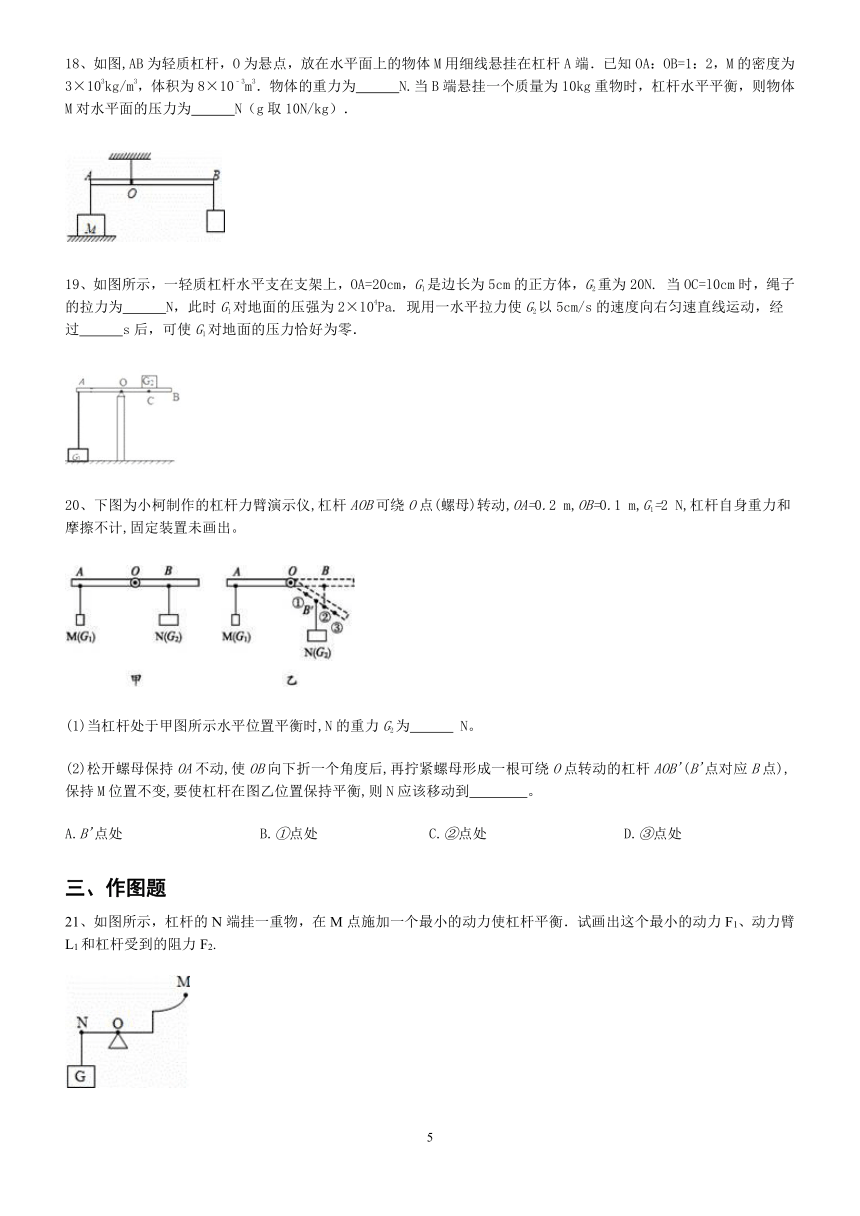

18、如图,AB为轻质杠杆，O为悬点，放在水平面上的物体M用细线悬挂在杠杆A端．已知OA：OB=1：2，M的密度为3×103kg/m3，体积为8×10﹣3m3．物体的重力为???N.当B端悬挂一个质量为10kg重物时，杠杆水平平衡，则物体M对水平面的压力为???N（g取10N/kg）．
19、如图所示，一轻质杠杆水平支在支架上，OA=20cm，G1是边长为5cm的正方体，G2重为20N.
当OC=l0cm时，绳子的拉力为???N，此时G1对地面的压强为2×104Pa.
现用一水平拉力使G2以5cm/s的速度向右匀速直线运动，经过???s后，可使G1对地面的压力恰好为零．
20、下图为小柯制作的杠杆力臂演示仪,杠杆AOB可绕O点(螺母)转动,OA=0.2
m,OB=0.1
m,G1=2
N,杠杆自身重力和摩擦不计,固定装置未画出。
(1)当杠杆处于甲图所示水平位置平衡时,N的重力G2为
N。?
(2)松开螺母保持OA不动,使OB向下折一个角度后,再拧紧螺母形成一根可绕O点转动的杠杆AOB'(B'点对应B点),保持M位置不变,要使杠杆在图乙位置保持平衡,则N应该移动到 。?
A.B'点处?????????
B.①点处
C.②点处?????????
D.③点处
三、作图题
21、如图所示，杠杆的N端挂一重物，在M点施加一个最小的动力使杠杆平衡．试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.??????????????
???????????????
22、在西昌到成都的T8866次列车上，一乘务员需要把如图所示的手推车前轮推上一个小台阶，请画出他施加在把手E处的最小力F和其力臂L.??????????????
???????????????
四、实验,探究题
23、如图甲所示小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个：
(1)实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。此时，应把杠杆两端的平衡螺母向???（选填“左”或“右”）调节，杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码，杠杆恰好在原位置平衡。于是小明便得出了杠杆的平衡条件。老师指出他这样得出的结论不合理，这是因为?????????；
(2)实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小明利用如图乙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆在原位置处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。其原因是：?????????；
(3)丙图中若测力计的示数与钩码重力相等，则测力计与杠杆之间的夹角等于???（填锐角的度数），测力计在丙图中A点改变不同的角度时所用的最小拉力是?????（设钩码总重为G）。
五、计算题
24、做俯卧撑运动的人可视为杠杆．如图所示，一同学质量50kg，P点为重心，他每次将身体撑起，肩部上升0.4m．在某次测试中，他1min内完成20次俯卧撑，g=10N/kg．求：
（1）同学的体重；（2）将身体匀速撑起，地面对双手的支持力；（3）该同学在1min内的平均功率．
25、如图所示，质量分布均匀的长方体砖，平放在水平地面上，第一次用竖直向上的力F1作用于ab的中点，第二次用竖直向上的力F2作用于bc的中点，都使它们沿竖直方向慢慢向上移动（ab＜bc），试推导出在上述过程中：F1=F2
。
26、如图，AOB为轻质杠杆，O为支点，圆柱体C的密度为3×103kg/m3，质量为60kg，底面积为0.1m2，OA=0.1m，OB=0.3m，请完成下列计算：
（1）将圆柱体C挂在A点，要使它对水平地面的压强为3000Pa，在B点竖直向下的拉力F1多大？（画出圆柱体C的受力示意图，写出该小题的解题思路并求解）
（2）若将圆柱体C挂在A点，且将其浸没在某种液体中，使杠杆平衡，加在杠杆B点竖直向下的拉力为120N，这种液体的密度多大？
参考答案
一、选择题
1、C；2、A；3、A；4、A；5、B；6、C；7、A；8、C；9、B；10、C；11、C；12、B；
二、填空题
13、省力；增大摩擦。
14、费力；
相互；
15、1.5
16、动力臂大于阻力臂
17、省力；7.5.
18、200N；40N。
19、60；10
20、
(1)4 (2)C
三、作图题
21、如如所示。????????????
22、如图所示．
四、实验,探究题
23、左；应多次测量，找普遍规律；杠杆自重对实验的影响；30°；0.5G
五、计算题
24、（1）同学的重力：G=mg=50kg×10N/kg=500N；
（2）如图，O为支点，
则动力臂L1=OA=OB+BA=0.9m+0.6m=1.5m，
阻力臂L2=OB=0.9m，
根据杠杠平衡条件可得：F×L1=G×L2，
所以，地面对手的支持力：
F=G×=500N×=300N；
（2）将身体撑起一次所做的功：W=Fs=300N×0.4m=120J；
1min内完成20次俯卧撑，
则1min内做功：W总=20W=20×120J=2400J，
该同学做功的功率：
P===40W．
答：（1）同学的体重为500N；
（2）将身体匀速撑起，地面对双手的支持力为300N；
（3）该同学在1min内的平均功率为40W．
25、推导：第一次以与地面接触的下边为支点转动，F1克服重力才能将砖抬起，
根据杠杆的平衡条件F1×l1=F2×l2
即F1×cb=mg×cb/2；F1=mg/2；
第二次同理有：F2×ab=mg×ab/2，F2=mg/2，
所以F1=F2；
26、解：F拉=G-FN=G-F压=G-pS=60×10-3000×0.1=300（N）
F1=F拉·OA/OB=300×0.1/0.3=100(N)
（2）F拉′=F1′·OB/OA=120×0.3/0.1=360(N)
F浮=G-F拉′=mg-F拉′=60×10-360=240（N）
V排=V=m/ρc=60/3×103=2×10-2（m3）
ρ液=F浮/g
V排=240/(10×2×10-2)=1.2×103（kg/m3）???
