一个灯泡的故事（电功 电功率复习）（课件 16张PPT）

———电功率专题复习
一个灯泡的故事

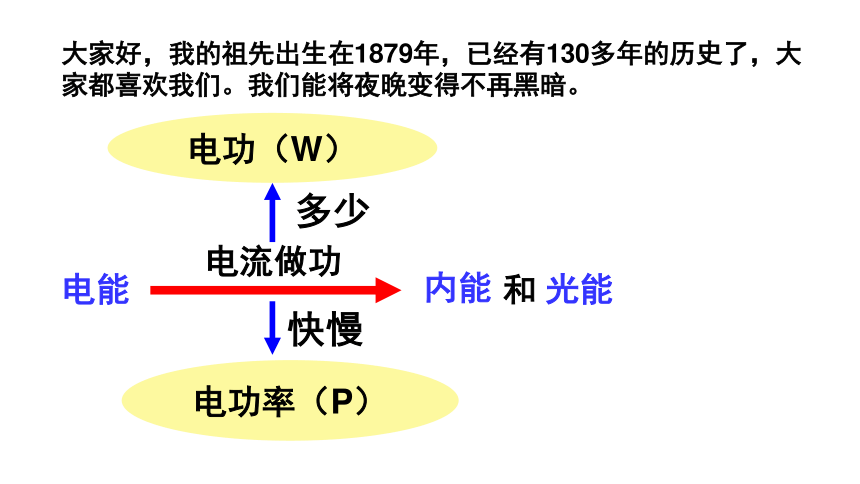

大家好，我的祖先出生在1879年，已经有130多年的历史了，大家都喜欢我们。我们能将夜晚变得不再黑暗。
电能
内能
光能
和
电流做功
多少
快慢
电功（W）
电功率（P）

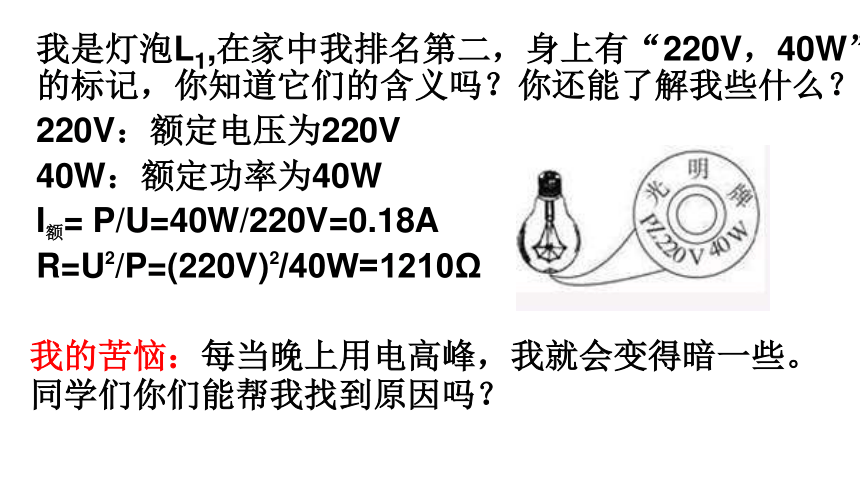

我是灯泡L1,在家中我排名第二，身上有“220V，40W”的标记，你知道它们的含义吗？你还能了解我些什么？
220V：额定电压为220V
40W：额定功率为40W
I额= P/U=40W/220V=0.18A
R=U2/P=(220V)2/40W=1210Ω
我的苦恼：每当晚上用电高峰，我就会变得暗一些。同学们你们能帮我找到原因吗？

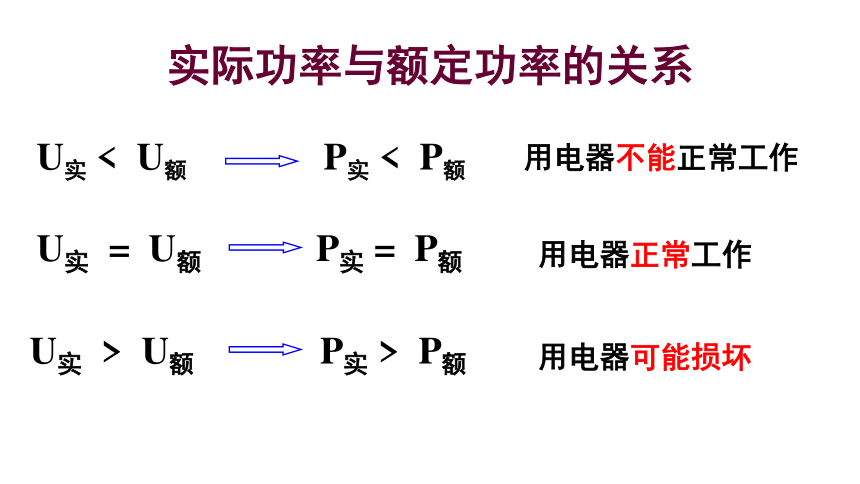

实际功率与额定功率的关系
U实 < U额
P实 < P额
U实 = U额
U实 > U额
P实 = P额
P实 > P额
用电器正常工作
用电器不能正常工作
用电器可能损坏

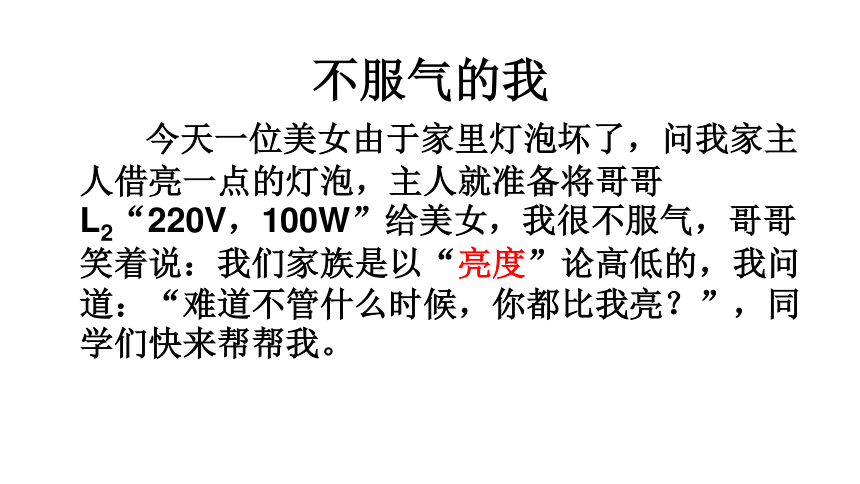

不服气的我
今天一位美女由于家里灯泡坏了，问我家主人借亮一点的灯泡，主人就准备将哥哥L2“220V，100W”给美女，我很不服气，哥哥笑着说：我们家族是以“亮度”论高低的，我问道：“难道不管什么时候，你都比我亮？”，同学们快来帮帮我。

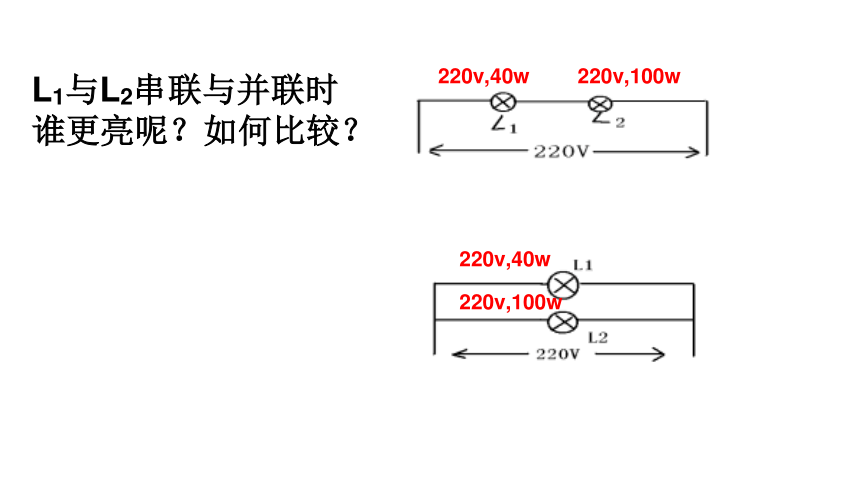

L1与L2串联与并联时
谁更亮呢？如何比较？
220v,40w
220v,100w
220v,40w
220v,100w

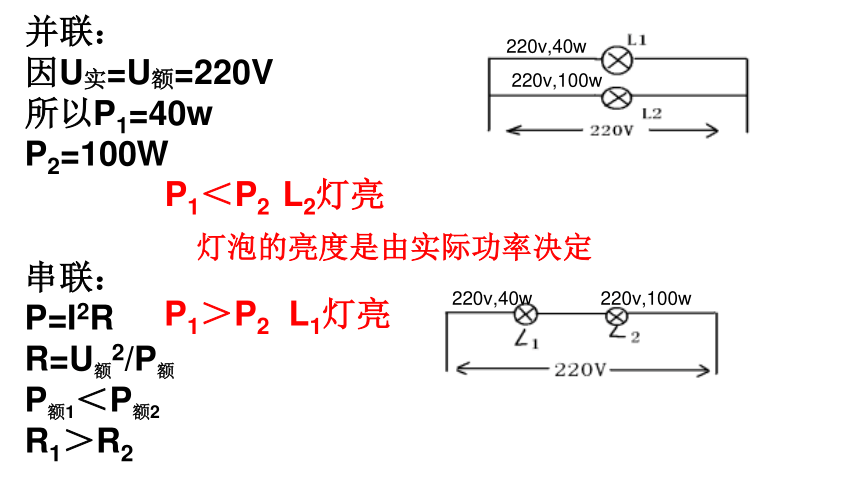

并联：
因U实=U额=220V
所以P1=40w P2=100W
串联：
P=I2R
R=U额2/P额
P额1＜P额2
R1＞R2

220v,40w
220v,100w
220v,40w
220v,100w
P1＜P2 L2灯亮
灯泡的亮度是由实际功率决定
P1＞P2 L1灯亮
220v,40w
220v,100w
220v,40w
220v,100w
串联：
并联：
小结：
电流相等
电压相等
P=I2R
P=
U2
R
灯丝断了重新接上后，为什么灯会更亮些？
因为导体的电阻与导体的长度有关，长度越短，电阻越小。而断了后的灯丝搭在一起时，比原来的灯丝短了，所以电阻减小。而电源的电压保持不变，灯丝电阻减小，由公式：P=U2/R可知，灯丝的实际功率比原来大了，所以灯会更亮。
我的疑惑
为什么要淘汰白炽灯？
我们的接班人
今天主人带回了接班人节能灯L3（220V,15W），准备用它替换我（220V,40W），听说相同的时间10小时，工作接班人比我节能，同学们帮我算算吧！
为了节能环保事业，我愿意被节能灯替代
WL1=Pt=0.04KW×10h=0.4KWh
WL3=Pt=0.015KW×10h=0.15KWh
WL1＞WL3工作相同的时间，我会更加耗能
虽然我将退休，但我想先帮帮我失忆的兄弟

我的小兄弟，年华逝去，标记依稀（“3.8V，×”)怎么帮他找回记忆呢？
1.实验原理：
2.实验器材：
3.电路图：
4.实验方法：
实验：测定小灯泡的功率
P = UI
滑动变阻器的作用：
开关应断开
一上一下，滑片在阻值最大处
回忆：连接电路时开关和变阻器应注意什么?
保护电路
调节小灯泡两端的电压
改变电路中的电流
伏安法
a、b分别是什么电表
V
A
我的老伙计电熨斗最近也很苦恼:“最近我老是健忘，我怕有一天我也失忆了，我该怎样找回我的身份证呢？”
同学们，你们能帮帮他吗？
电能表法
电能表下只接电熨斗。让电熨斗连续工作二分钟该电能表转盘转动24圈，那么电熨斗的电功率为多大？
220V 10(20)A 1600R/kWh
P =
=
2/60h
=0.45kW
W
t
W
=
24R
X
1600
1
=
200
3
kWh
200
3
kWh
含义
R/kWh
谢谢大家聆听我的故事
