电流与电压、电阻的关系

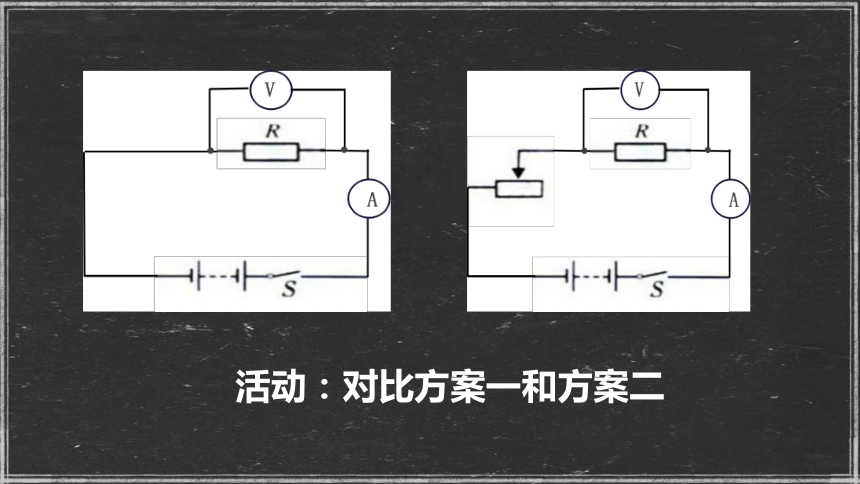

活动：对比方案一和方案二
探究
I与U的关系
滑动变阻器作用：
1.保护电路
2.改变R两端电压
2.

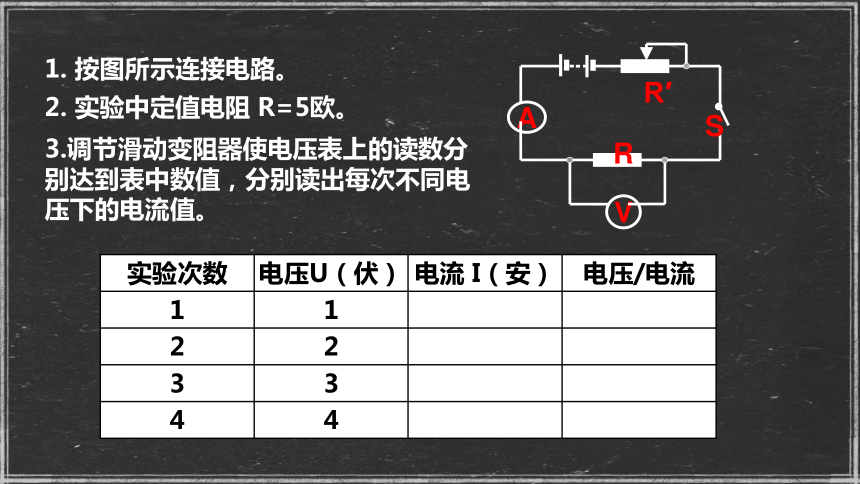

实验中定值电阻
R=5欧。
3.调节滑动变阻器使电压表上的读数分别达到表中数值，分别读出每次不同电压下的电流值。
实验次数
电压U（伏）
电流
I（安）
电压/电流
1
1
2
2
3
3
4
4
3、实验数据分析：
（R=5欧）
0.2
0.4
0.6
0.8
5
5
5
5
在电阻不变的情况下，通过电阻的电流和电阻两端的电压成正比。
实验结论1：
实验次数
电压U（伏）
电流
I（安）
电压/电流
1
1
2
2
3
3
4
4
探究
I与R的关系
滑动变阻器作用：
1.保护电路
2.控制R两端电压
不变
探究
I与R的关系
滑动变阻器作用：
1.保护电路
2.控制R两端电压
不变
2.
实验中控制更换定值电阻。
3.调节滑动变阻器使定值电阻两端电压为2V，分别读出每次不同电阻下的电流值。
实验次数
电阻R（欧）
电流
I（安）
电流x电阻
1
5
2
10
3
15
4
20
3、实验数据分析：
U=2（V）
2
2
2
2
在导体两端电压不变的情况下，通过导体的电流和导体的电阻成反比
实验结论2：
实验次数
电阻R（欧）
电流
I（安）
电流x电阻
1
5.0
2
10.0
3
15.0
4
20.0
1、在电阻不变的情况下，通过电阻的电流和电阻两端的电压成正比。
2、在导体两端电压不变的情况下，通过导体的电流和导体的电阻成反比
欧姆定律：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比
A
V
