(共15张PPT)

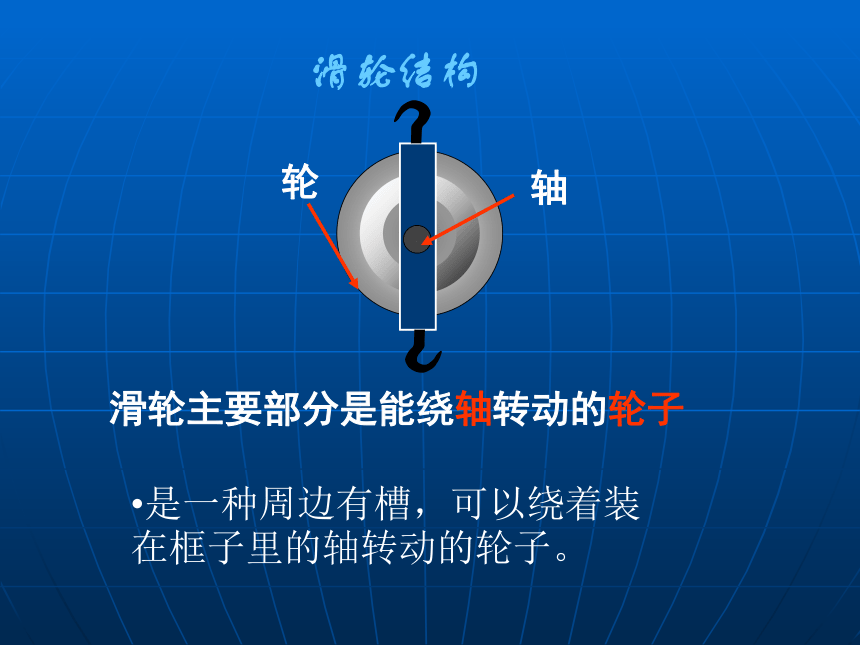

滑轮结构
滑轮主要部分是能绕轴转动的轮子
是一种周边有槽,可以绕着装在框子里的轴转动的轮子。

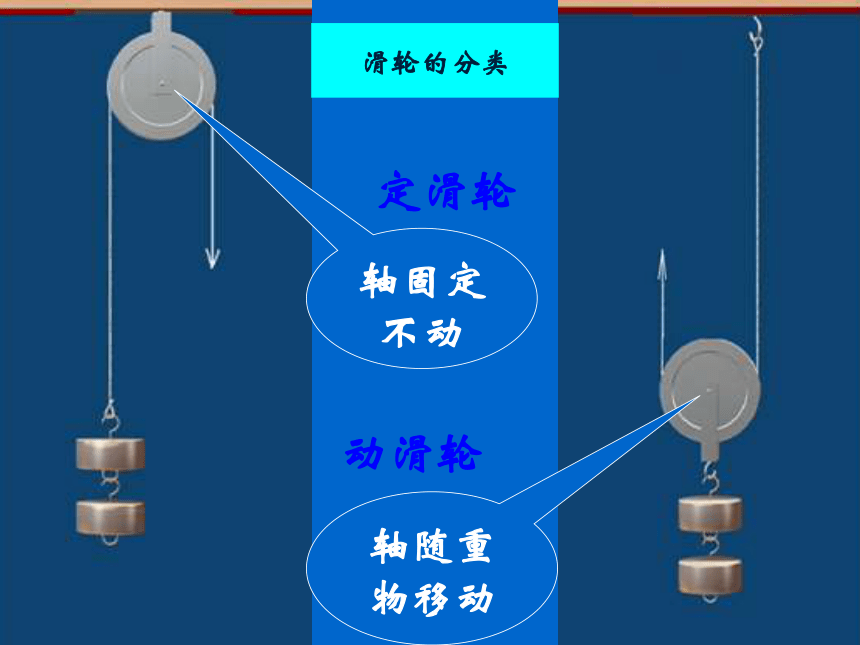

定滑轮
动滑轮
轴固定不动
轴随重物移动
滑轮的分类

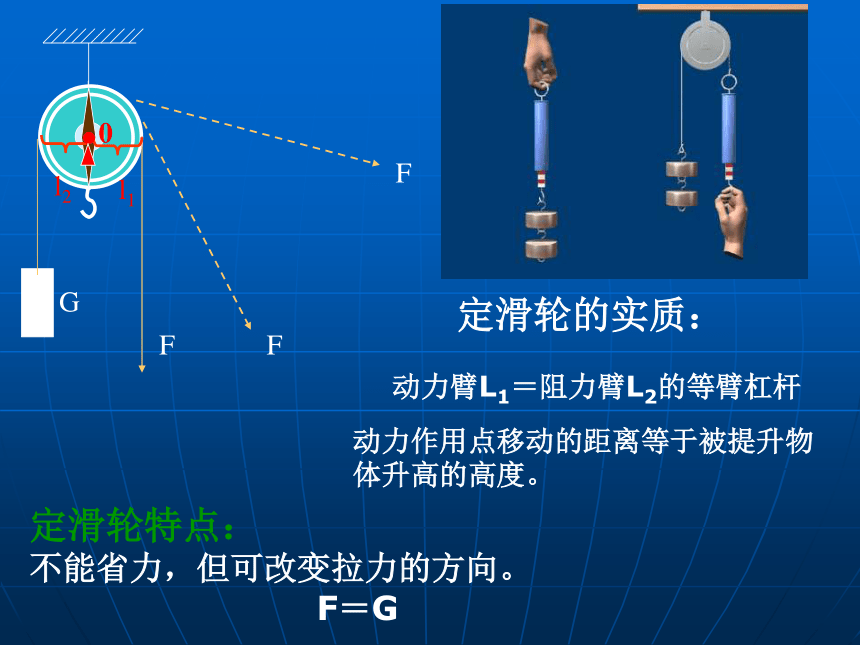

定滑轮特点:
不能省力,但可改变拉力的方向。
F=G
定滑轮的实质:
动力臂L1=阻力臂L2的等臂杠杆
动力作用点移动的距离等于被提升物体升高的高度。

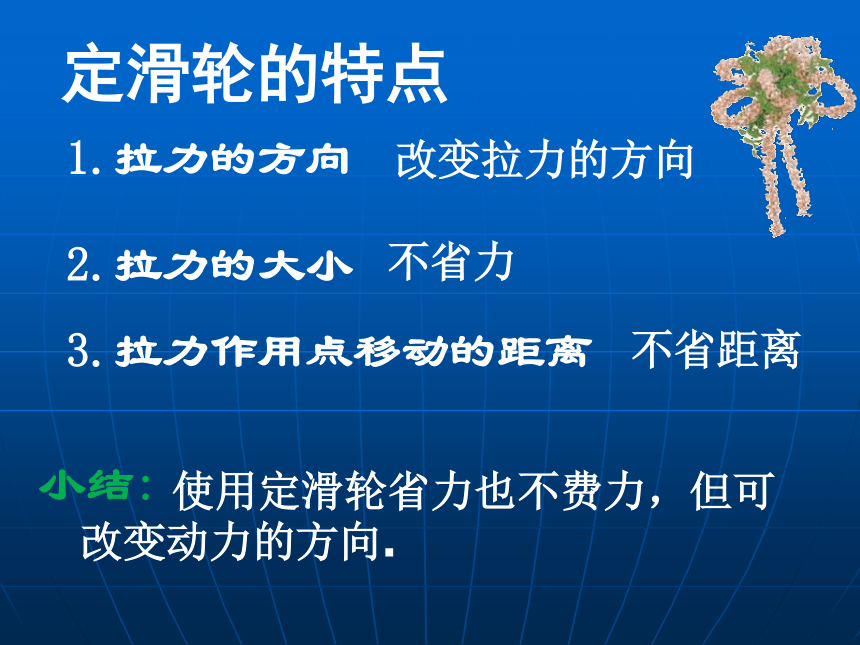

定滑轮的特点
1.拉力的方向
2.拉力的大小
3.拉力作用点移动的距离
改变拉力的方向
不省力
不省距离
小结:
使用定滑轮省力也不费力,但可改变动力的方向.

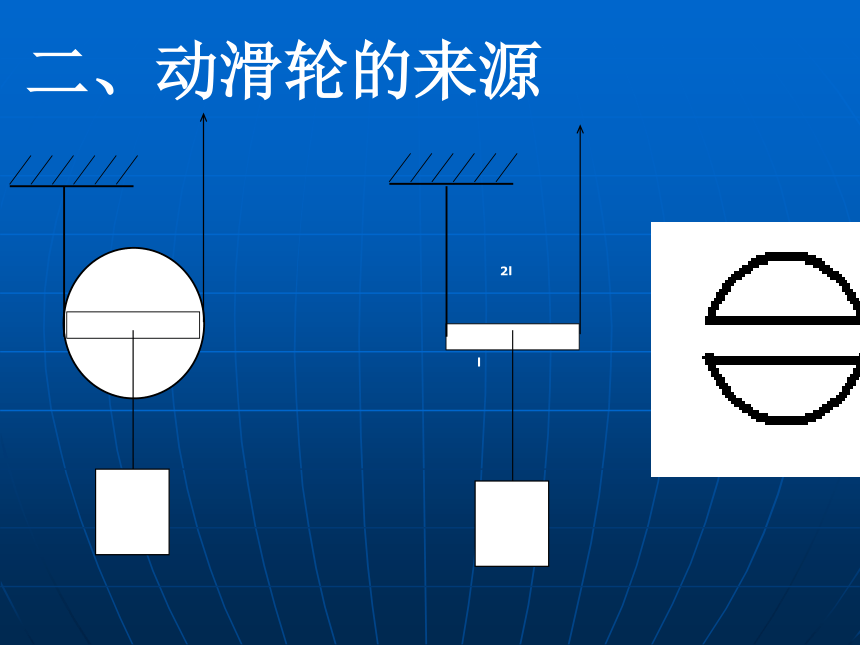

二、动滑轮的来源
动滑轮实质
动力臂是阻力臂2倍的杠杆,动力是阻力的1/2,即l1=2l2
动力作用点移动的距离等于被提升重物升高高度的两倍。
动滑轮特点:
能省力一半,但不能改变力的方向。
F=(G物+G动滑轮)/2
若拉力F沿斜上方拉,F=
G吗?
1
2
F2
F1
G
L1
L2
O
F1/
L1/
∵动力臂L1减小
∴动力F增大
要使动滑轮省一半的力,必须使绳子沿竖直方向拉
动滑轮的特点
1.拉力的方向
2.拉力的大小
3.拉力作用点移动的距离
拉力的方向不改变
省力
费距离
小结:
在使用动滑轮拉物体时,可以省力,
但拉力的方向不改变。
思考:
使用定滑轮的好处是能改变用力的方向,缺点是不省力;使用动滑轮的好处是省力,但不能改变方向。
能否利用定滑轮和动滑轮的优点把它们组合起来,使它们即省力又方便呢?
三、滑轮组
由一个定滑轮和一个动滑轮组成。
拉动滑轮的绳子为6段,则拉力F的大小
大小为物重的六分之一:
如图所示,拉力F的大小等于____。
三、滑轮组
小结
一、定滑轮:
转轴固定不动的滑轮。
1、特点:
不能省力,但可改变了力的方向。
2、实质:
等臂杠杆。
二、动滑轮:
转动轴
与重物一起移动的滑轮。
1、特点:能省力一半,但不能改变力的方向。
2、实质:动力臂是阻力臂两倍的杠杆。
使用滑轮组时,动滑轮被几股绳子吊起,所用力就是物重和动滑轮的几分之一
三、滑轮组
