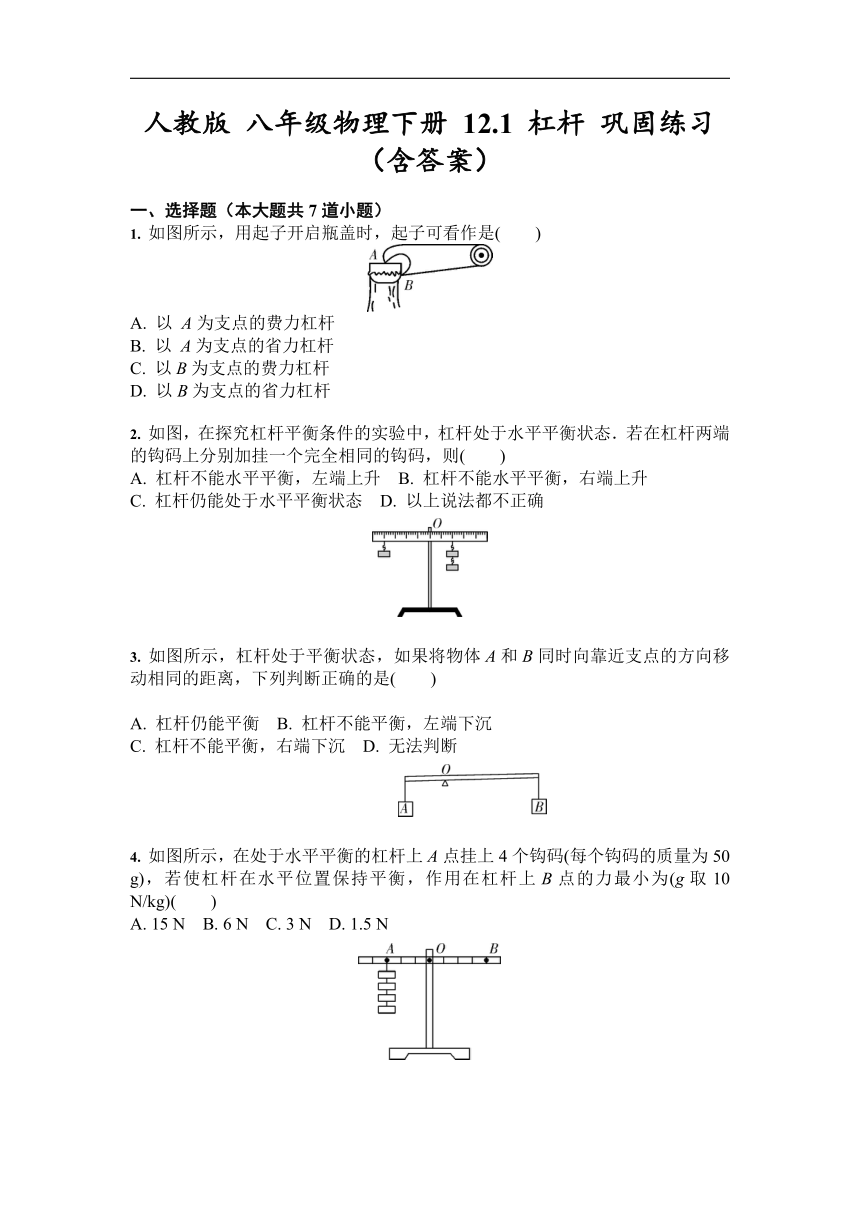

人教版 八年级物理下册 12.1 杠杆 巩固练习（含答案）

人教版
八年级物理下册
12.1
杠杆
巩固练习（含答案）
一、选择题（本大题共7道小题）
1.
如图所示，用起子开启瓶盖时，起子可看作是(　　)
A.
以
A为支点的费力杠杆
B.
以
A为支点的省力杠杆
C.
以B为支点的费力杠杆
D.
以B为支点的省力杠杆
2.
如图，在探究杠杆平衡条件的实验中，杠杆处于水平平衡状态．若在杠杆两端的钩码上分别加挂一个完全相同的钩码，则(　　)
A.
杠杆不能水平平衡，左端上升
B.
杠杆不能水平平衡，右端上升
C.
杠杆仍能处于水平平衡状态
D.
以上说法都不正确
3.
如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是(　　)
　　　　　　　　　　　　　　　　　　　　　　
A.
杠杆仍能平衡
B.
杠杆不能平衡，左端下沉
C.
杠杆不能平衡，右端下沉
D.
无法判断
　　　　　
4.
如图所示，在处于水平平衡的杠杆上A点挂上4个钩码(每个钩码的质量为50
g)，若使杠杆在水平位置保持平衡，作用在杠杆上B点的力最小为(g取10
N/kg)(　　)
A.
15
N
B.
6
N
C.
3
N
D.
1.5
N
5.

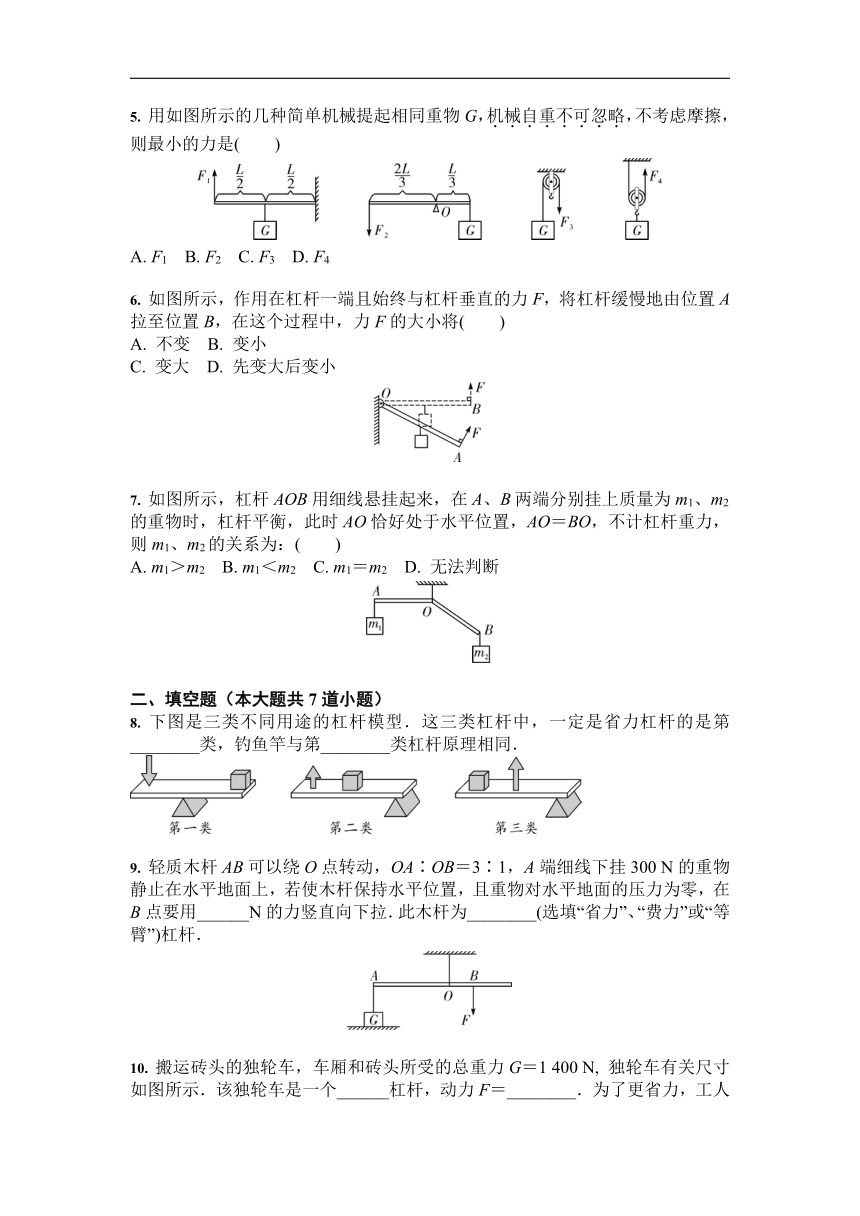

用如图所示的几种简单机械提起相同重物G，机械自重不可忽略，不考虑摩擦，则最小的力是(　　)
A.
F1
B.
F2
C.
F3
D.
F4
6.
如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将(　　)
A.
不变
B.
变小
C.
变大
D.
先变大后变小
7.
如图所示，杠杆AOB用细线悬挂起来，在A、B两端分别挂上质量为m1、m2的重物时，杠杆平衡，此时AO恰好处于水平位置，AO＝BO，不计杠杆重力，则m1、m2的关系为：(　　)
A.
m1＞m2
B.
m1＜m2
C.
m1＝m2
D.
无法判断
二、填空题（本大题共7道小题）
8.
下图是三类不同用途的杠杆模型．这三类杠杆中，一定是省力杠杆的是第________类，钓鱼竿与第________类杠杆原理相同．
9.
轻质木杆AB可以绕O点转动，OA∶OB＝3∶1，A端细线下挂300
N的重物静止在水平地面上，若使木杆保持水平位置，且重物对水平地面的压力为零，在B点要用______N的力竖直向下拉．此木杆为________(选填“省力”、“费力”或“等臂”)杠杆．
10.
搬运砖头的独轮车，车厢和砖头所受的总重力G＝1
400
N,

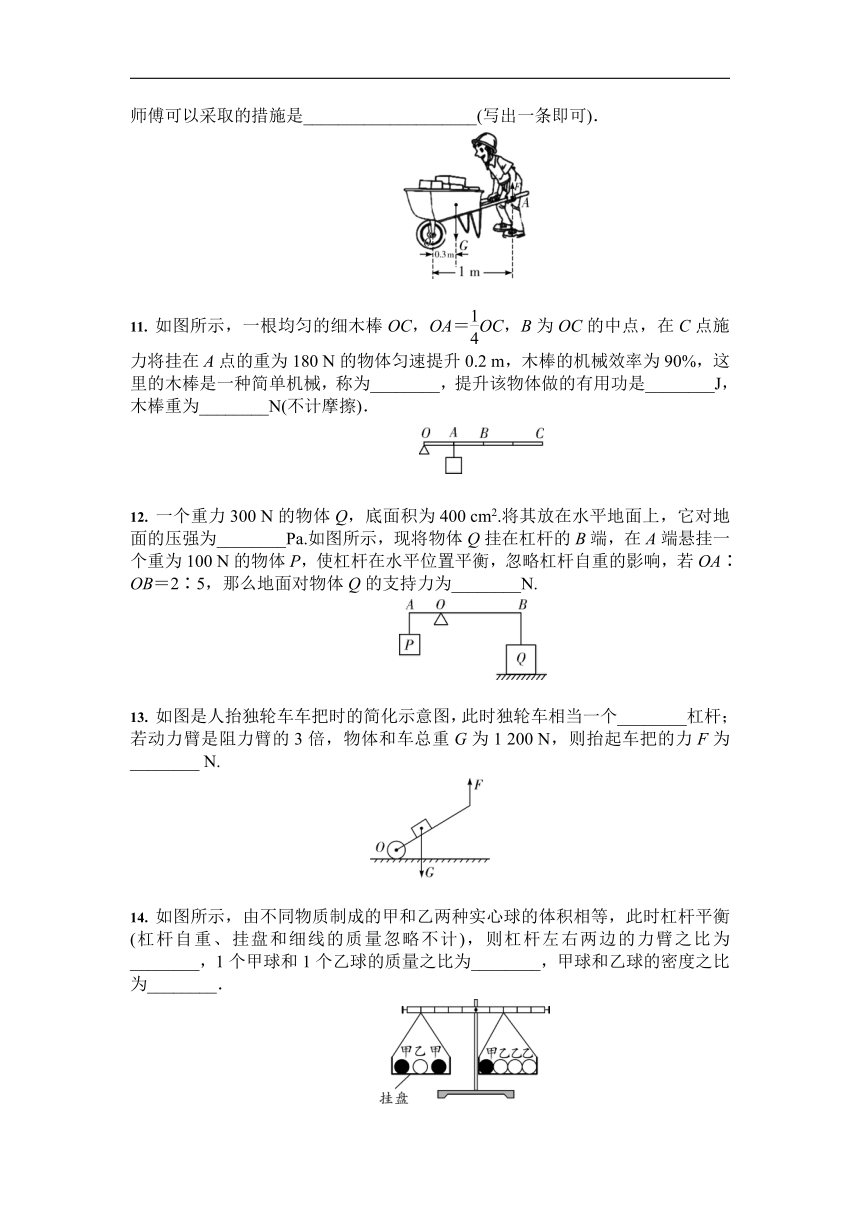

独轮车有关尺寸如图所示．该独轮车是一个______杠杆，动力F＝________．为了更省力，工人师傅可以采取的措施是____________________(写出一条即可)．
　　　　
11.
如图所示，一根均匀的细木棒OC，OA＝OC，B为OC的中点，在C点施力将挂在A点的重为180
N的物体匀速提升0.2
m，木棒的机械效率为90%，这里的木棒是一种简单机械，称为________，提升该物体做的有用功是________J，木棒重为________N(不计摩擦)．
　　　　　　
12.
一个重力300
N的物体Q，底面积为400
cm2.将其放在水平地面上，它对地面的压强为________Pa.如图所示，现将物体Q挂在杠杆的B端，在A端悬挂一个重为100
N的物体P，使杠杆在水平位置平衡，忽略杠杆自重的影响，若OA∶OB＝2∶5，那么地面对物体Q的支持力为________N.
　　　　　
13.
如图是人抬独轮车车把时的简化示意图，此时独轮车相当一个________杠杆；若动力臂是阻力臂的3倍，物体和车总重G为1
200
N，则抬起车把的力F为________
N.
14.
如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡(杠杆自重、挂盘和细线的质量忽略不计)，则杠杆左右两边的力臂之比为________，1个甲球和1个乙球的质量之比为________，甲球和乙球的密度之比为________．
　　　　
三、作图题（本大题共3道小题）
15.
用独轮车搬运砖头(如图)，把砖头放在车箱________(选填“A”或“B”)区域，抬起车把时更省力．请在图中作出抬起车把时最小力的示意图．
16.
如图所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂l.
17.
一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在如图所示的位置，请画出作用在A点的最小作用力F和F的力臂L.
四、解答题（本大题共1道小题）
18.
小明做俯卧撑时(如图所示)，可将其视为一个杠杆，重心在O点，他将身体撑起时，地面对两脚尖的支持力为250
N，两脚尖与地面的接触面积为60
cm2，双手与地面的接触面积为300
cm2.
(1)画出以B为支点时重力的力臂L.
(2)如果小明的两脚尖对地面的压强与双手对地面的压强之比为5∶2，地面对双手的支持力为多少？
(3)小明在1
min内做了30俯卧撑，每次肩部上升的距离都为0.36
m，则他1
min内克服重力所做的功为多少？
人教版
八年级物理下册
12.1
杠杆
巩固练习-答案
一、选择题（本大题共7道小题）
1.
B　2.
B　3.
C　4.
D　5.
B　6.
C　7.
B　
二、填空题（本大题共7道小题）
8.二　三　
9.
900　费力　
10.省力　420
N　砖往前移动(或手往后移)
11.杠杆　36　10
　
12.
7
500　260　
13.省力　400　
14.
2∶1　
1∶3　1∶3　
三、作图题（本大题共3道小题）
15.
A　如答图所示
16.
如答图所示
17.
如答图所示
四、解答题（本大题共1道小题）
18.
【
解：如答图所示
(2)由于p＝　＝
则：F手＝＝＝500
N
(3)由杠杆的平衡条件：F1L1＝F2L2
以B为支点时：F脚尖×AB＝GL
①
以A为支点时：F手×AB＝G(AB－L)
②
将F脚尖＝250
N、F手＝500
N、AB＝1.5
m代入①②式
解得：G＝750
N　L＝0.5
m
肩部上升的距离为h＝0.36
m时，重心上升的距离为Δh
则：Δh＝＝＝0.24
m
1
min内克服重力所做的功：
W＝nGΔh＝30×750
N×0.24
m＝5
400
J
