(共41张PPT)
1.8
电容器的电容
电容器是一种常见的重要元件,在绝大部分的电器中都用到电容器.
洗衣机内的马达工作时一定用与电容器相连接
电视机内的电路板上有大量的各种电容器
功放、音箱中要有电容器
VCD机中用到各种电容器
计算机各部分设备中都有电容器
电容键盘

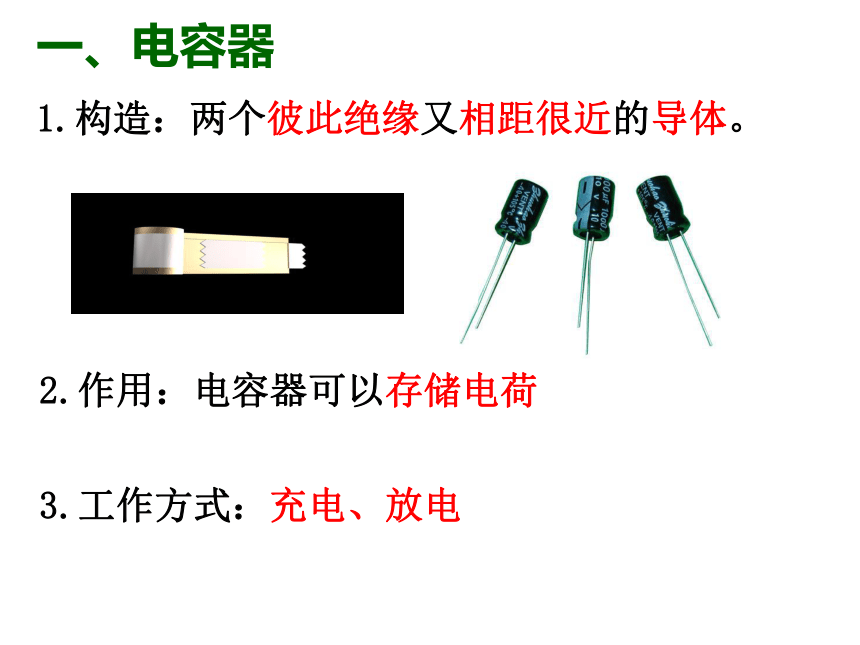

一、电容器
1.构造:两个彼此绝缘又相距很近的导体。
2.作用:电容器可以存储电荷
3.工作方式:充电、放电

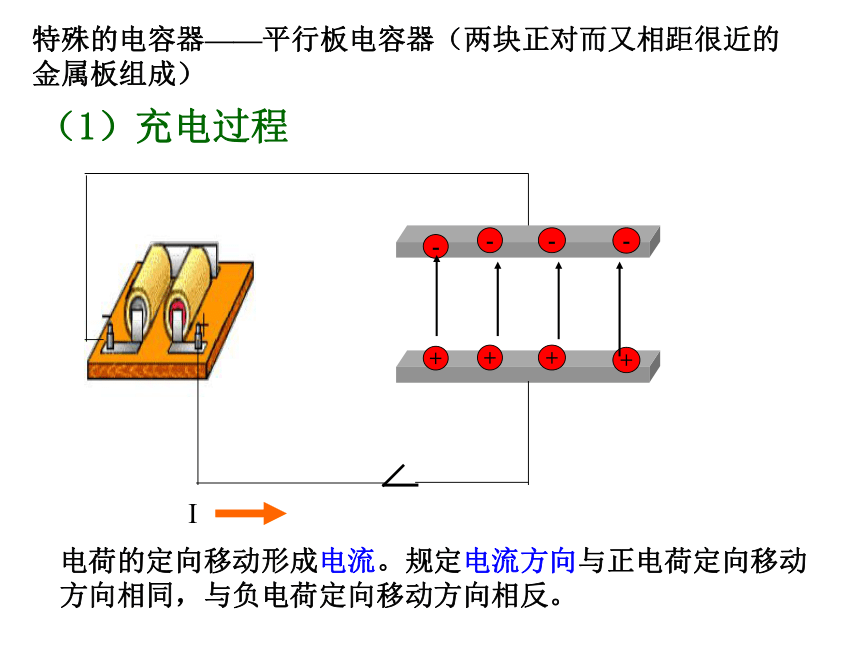

(1)充电过程
特殊的电容器——平行板电容器(两块正对而又相距很近的金属板组成)
电荷的定向移动形成电流。规定电流方向与正电荷定向移动方向相同,与负电荷定向移动方向相反。

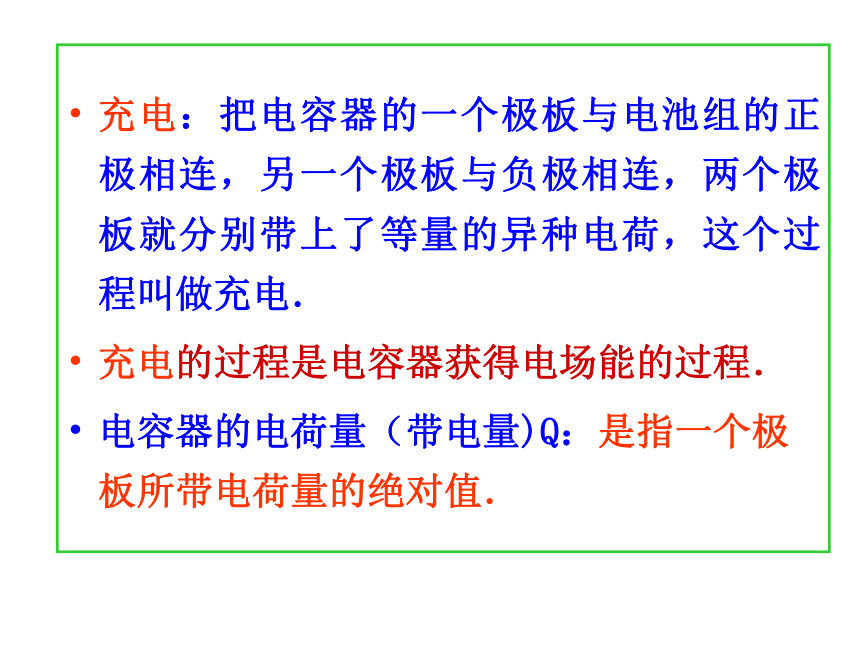

充电:把电容器的一个极板与电池组的正极相连,另一个极板与负极相连,两个极板就分别带上了等量的异种电荷,这个过程叫做充电.
充电的过程是电容器获得电场能的过程.
电容器的电荷量(带电量)Q:是指一个极板所带电荷量的绝对值.

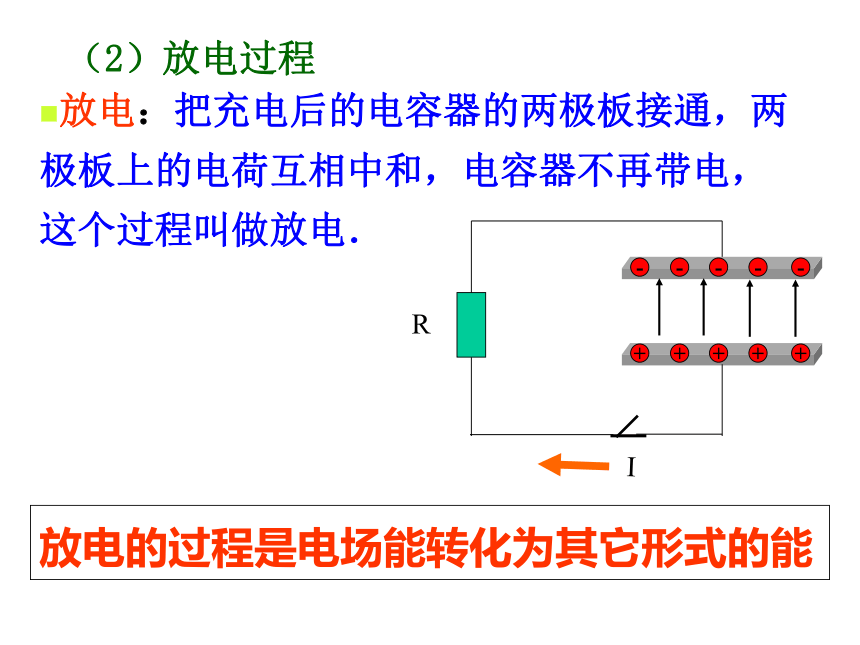

(2)放电过程
放电的过程是电场能转化为其它形式的能
放电:把充电后的电容器的两极板接通,两极板上的电荷互相中和,电容器不再带电,这个过程叫做放电.
R

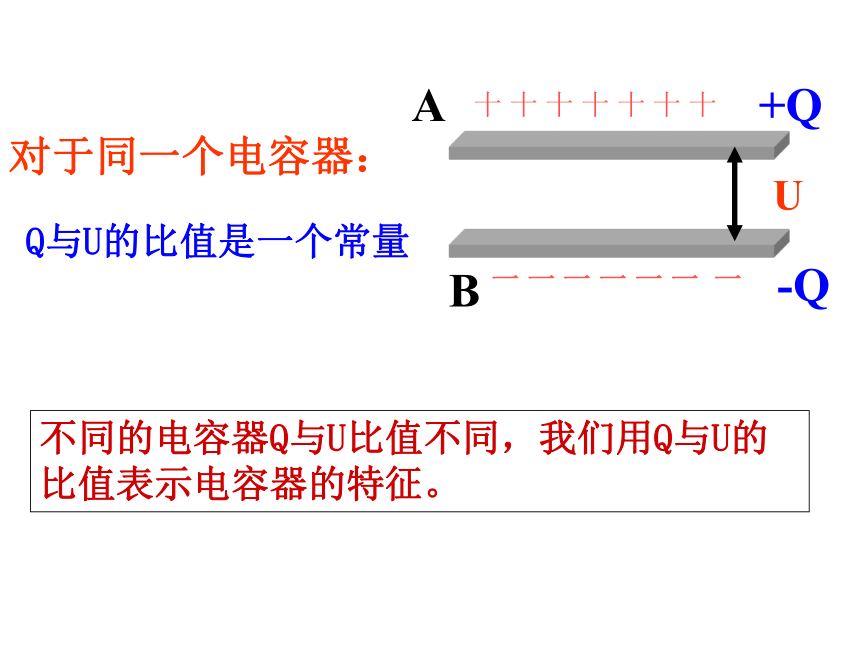

对于同一个电容器:
Q与U的比值是一个常量
不同的电容器Q与U比值不同,我们用Q与U的比值表示电容器的特征。
二、电容
1.定义:电容器所带的电荷量Q与电容器两极板间的电势U的比值,叫做电容器的电容C.
注意:电容C由电容器本身决定,与Q、U无关。
比值定义法
2.物理意义:电容是反映电容器本身容纳电荷本领大小的物理量,跟电容器是否带电无关。
这跟水桶一样,水桶能容纳多少水是由水桶本身的几何尺寸所决定的,跟是否已盛了水无关。
3.电容的单位:在国际单位制中,电容的单位是法拉,简称法,符号是F.
 实际中常用较小的实用单位:微法(μF)、皮法(pF),换算关系:1F=106μF=1012pF.
记忆公式小绝招!
研究平行板电容器,大量实验证明:
平行板电容器的电容C:跟介电常数?r成正比,跟正对面积S成正比,跟极板间的距离d
成反比.
决定式:
 ?r
是电介质的相对介电常数,k=9×109N·m2/c2是静电力常量。
三、平行板电容器的电容
四、常用电容器
1.常用电容器从构造上看,分为固定电容器和可变电容器两类.
 (1)固定电容器:电容是固定不变的,常用的是以云母、陶瓷、聚苯乙烯等为电介质的电容器和电解电容器.
  电解电容器两接线电极有正、负之分,使用时极性不能接错.(有的电容器不区分两端极性)
(2)可变电容器:电容是可以改变的,一般是以改变正对面积来改变电容的.
对比区分
2.
电容器上的标称值:电容器上一般都标有电容器的电容和额定电压值.
(1)击穿电压:加在电容器上的电压若超过某一限度,电介质将被击穿,这个极限电压称为击穿电压.
(2)额定电压(耐压值):是指电容器正常工作时所能承受的电压。它比击穿电压要低,电容器上的标称电压是额定电压,电容器在小于或等于耐压值的电压下工作都是安全、可靠的,不要误认为电容器只有在额定电压下工作才是正常的.
小结
电容是反映电容器本身容纳电荷本领大小的物理量,跟电容器是否带电无关.
平行板电容器的电容:跟介电常数成正比,跟正对面积成正比,跟极板间的距离成反比.
普遍适用
只适用于平行板电容器
练习1.用两节相同的电池给两个电容器C1和C2充电,已知C1<C2,当达到稳定状态时,两电容器的电势差分别为U1和U2,则(

A.U1>U2
B.U1=U2
C.U1<U2
D.无法确定U1与U2的大小关系
B
练习2.对于给定的电容器,在描述电容C、带电量Q、两板间电势差U的相互关系中,下列图中正确的是 (
)
ACE
