第十四章
电磁波
14.4
电磁波与信息化社会

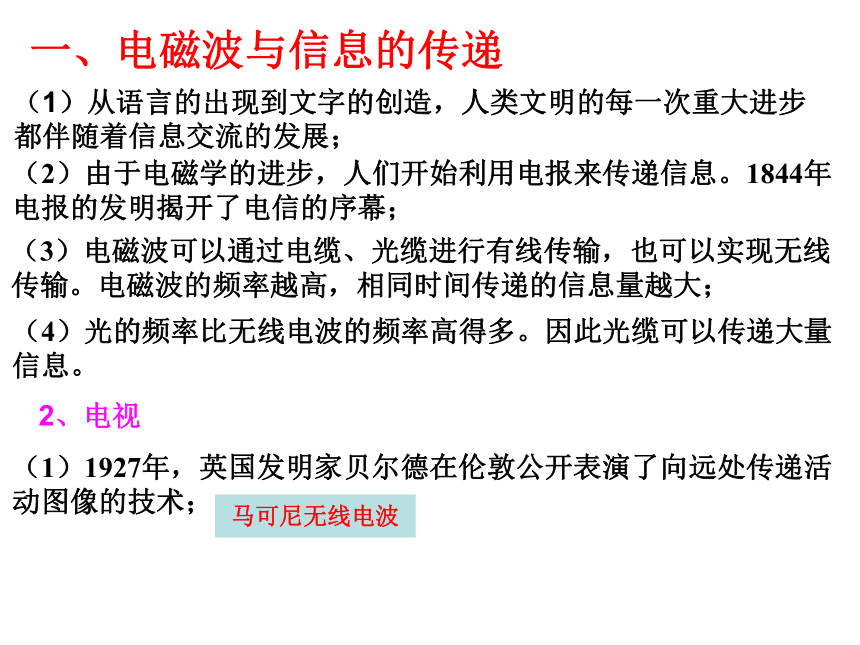

一、电磁波与信息的传递
（1）从语言的出现到文字的创造，人类文明的每一次重大进步都伴随着信息交流的发展；
（2）由于电磁学的进步，人们开始利用电报来传递信息。1844年电报的发明揭开了电信的序幕；
（3）电磁波可以通过电缆、光缆进行有线传输，也可以实现无线传输。电磁波的频率越高，相同时间传递的信息量越大；
（4）光的频率比无线电波的频率高得多。因此光缆可以传递大量信息。
2、电视
（1）1927年，英国发明家贝尔德在伦敦公开表演了向远处传递活动图像的技术；
马可尼无线电波
电磁波与我们的生活
电视台通过电磁波，将精彩的电视节目展现给我们。

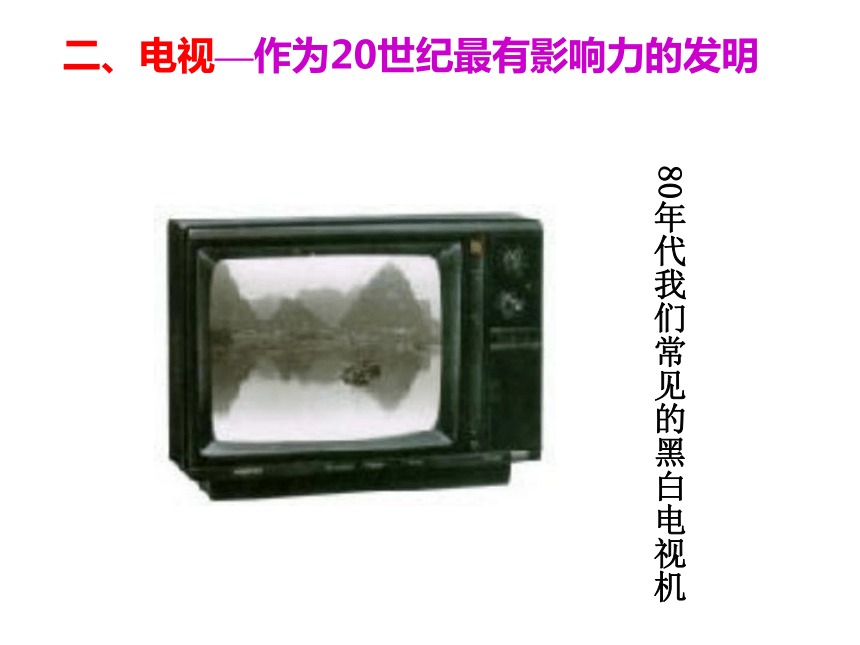

二、电视—作为20世纪最有影响力的发明
1927年，英国发明家贝尔德在伦敦公开表演了向远处传递活动图像的技术；
二、电视—作为20世纪最有影响力的发明
二、电视—作为20世纪最有影响力的发明
二、电视—作为20世纪最有影响力的发明

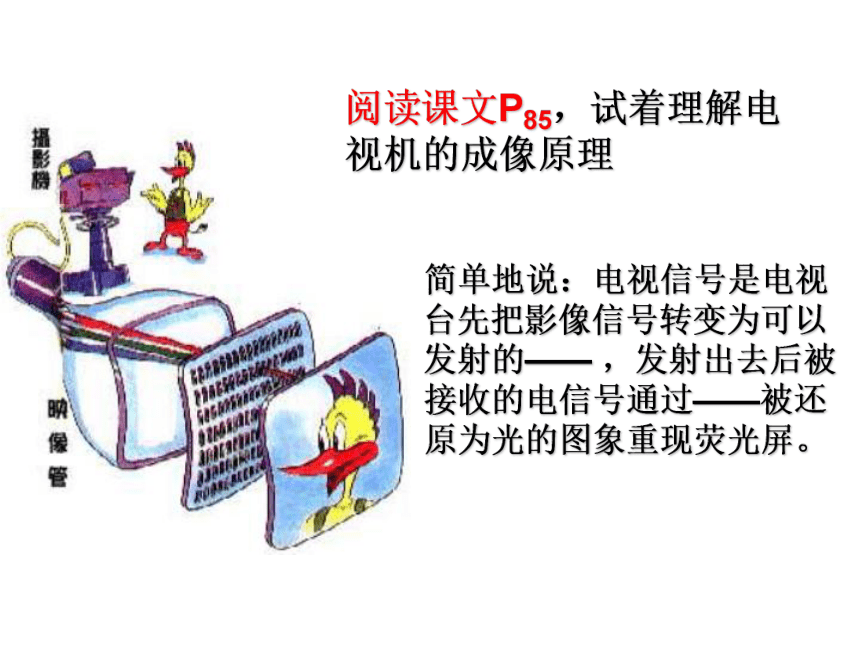

阅读课文P85，试着理解电视机的成像原理
简单地说：电视信号是电视
台先把影像信号转变为可以
发射的——
，发射出去后被
接收的电信号通过——被还
原为光的图象重现荧光屏。
现代电视技术
通过电子束的扫描，显像管把一幅图像按照各个部分的明暗情况，逐点地变为强弱不同的信号电流，然后用信号电流调制高频电流，最后通过天线把带有信号的电磁波发射出去
图像的采集及传输
摄像管
现代电视技术
图像的采集及传输
（1）、接收机收到高频信号以后，经过调谐、解调、将得到的图像信号送到显像管。
（2）、显像管里的电子枪发射电子束的强弱受图像信号的控制，同时也像摄像管的电子枪那样，在荧光屏上扫描，在荧光屏上就出现了与摄像管屏上相同的图像。
（3）、摄像机在1s内传送25幅画面，接收机也同样每1s播25幅图片，由于视觉的暂留效应，人感觉到的是活动的图像。
显像管
电视广播的发射与接收
全过程示意图
低频电信号
高频载波信号
调制
发射
接收_调谐
解调
检波
还原
二.雷达
雷达在军事、飞机导航、气象预测方面有巨大作用。
二、雷达
1、雷达是利用无线电波来测定物体位置的无线电设备。
常
见
的
车
载
雷
达
预
警
雷
达
搜索雷达
“
铺路爪”
远程预警雷达
每套8亿美元的美售台预警雷达
雷达工作原理
测距：
利用发射与接收之间的时间差，
计算出物体的距离。
2、雷达是利用电磁波遇到障碍物（如飞机等）发生反射来工作的，雷达采用的是微波。
移动电话的体积小，发射功率小，天线简单，灵敏度低，必须依靠较大的固定无线电台转接，这种固定电台叫做基地台或基站。
三、移动电话
移动通信设备极大的方便了我们的联系。
四、因特网
