人教版九年级全一册物理：第十五章 电流和电路（复习） (共24张PPT)

(共24张PPT)
第十五章
电流和电路（复习）

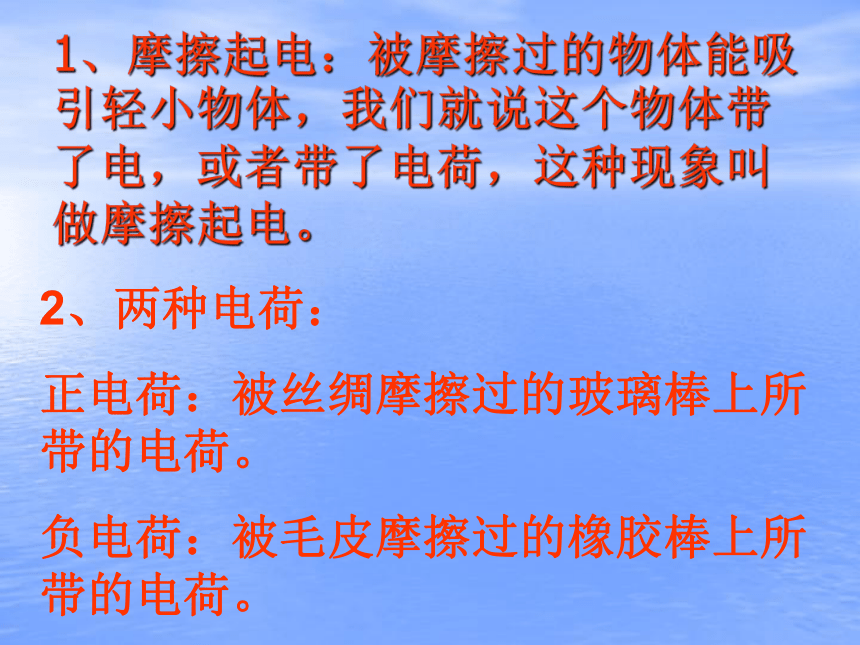

1、摩擦起电：被摩擦过的物体能吸引轻小物体，我们就说这个物体带了电，或者带了电荷，这种现象叫做摩擦起电。
2、两种电荷：
正电荷：被丝绸摩擦过的玻璃棒上所带的电荷。
负电荷：被毛皮摩擦过的橡胶棒上所带的电荷。
3、摩擦起电的实质：电子的转移，即：失去电子带正电，得到电子带负电。
丝绸
玻璃棒
失去电子
得到电子
带正电
带负电
毛皮
橡胶棒
失去电子
得到电子
带正电
带负电

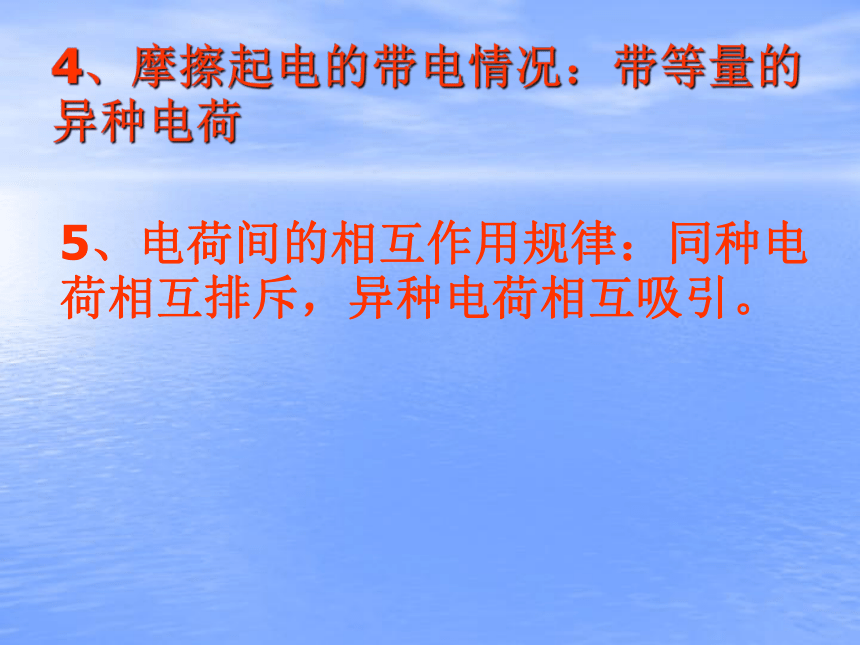

4、摩擦起电的带电情况：带等量的异种电荷
5、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

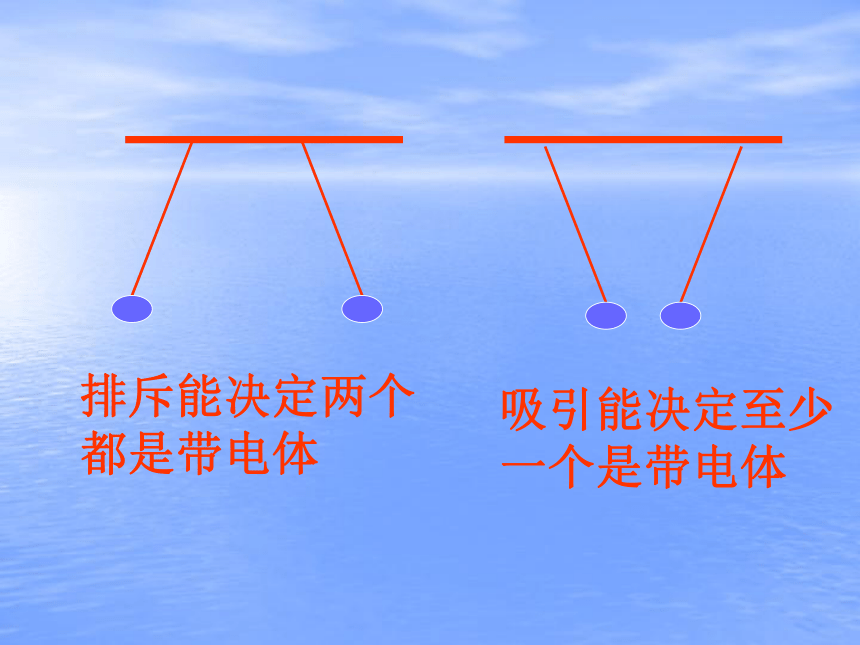

排斥能决定两个都是带电体
吸引能决定至少一个是带电体

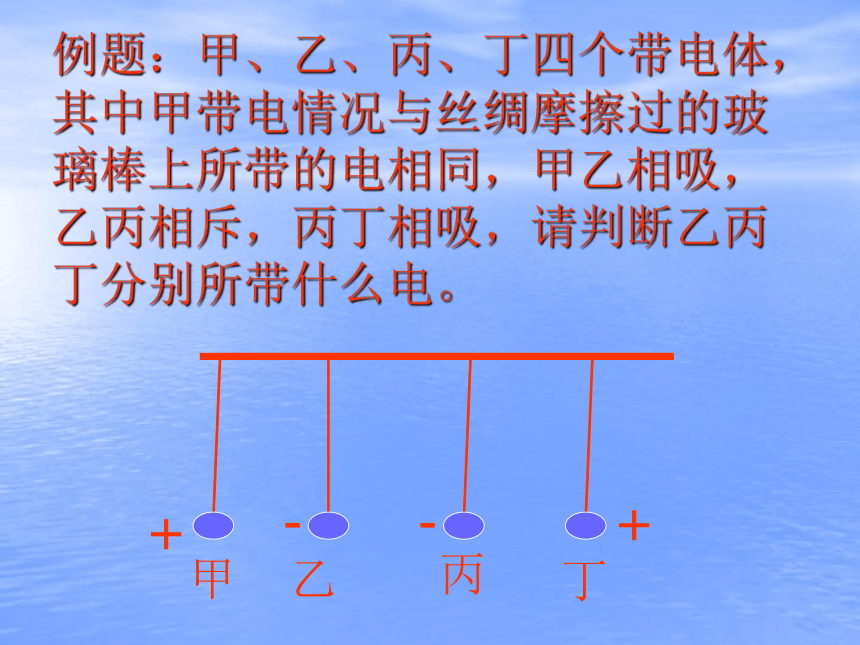

例题：甲、乙、丙、丁四个带电体，其中甲带电情况与丝绸摩擦过的玻璃棒上所带的电相同，甲乙相吸，乙丙相斥，丙丁相吸，请判断乙丙丁分别所带什么电。
甲
乙
丙
丁
+
-
-
+

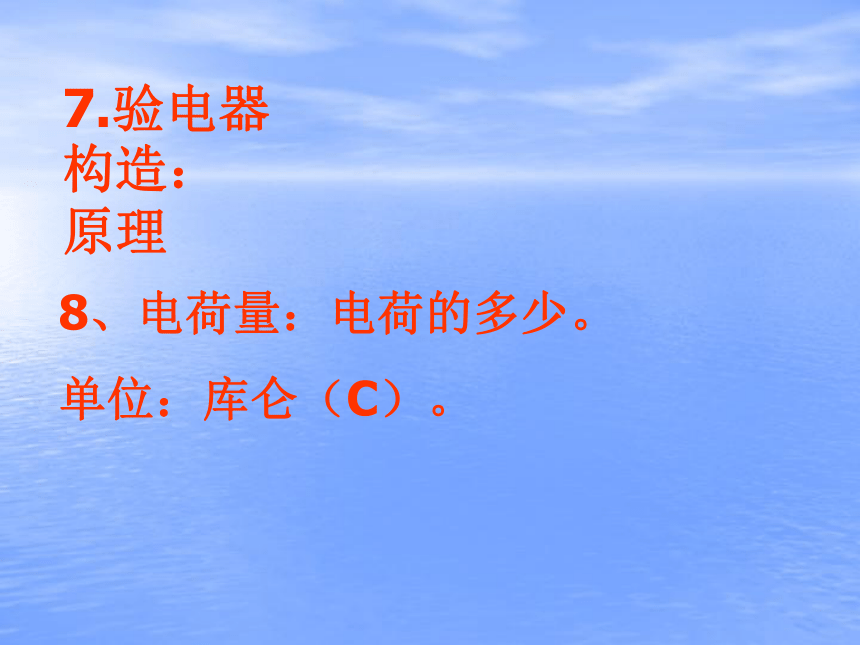

8、电荷量：电荷的多少。
单位：库仑（C）。
7.验电器
构造：
原理

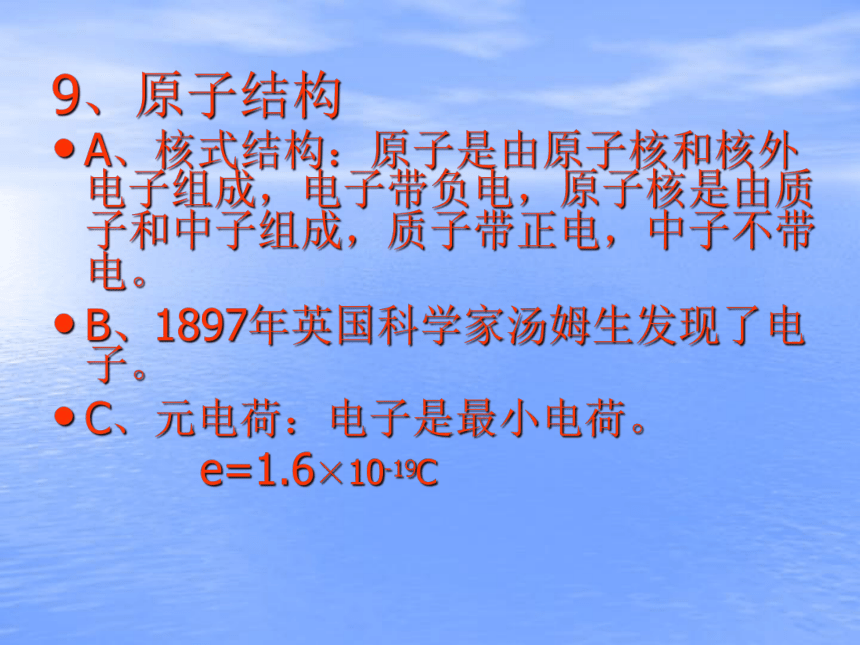

9、原子结构
A、核式结构：原子是由原子核和核外电子组成，电子带负电，原子核是由质子和中子组成，质子带正电，中子不带电。
B、1897年英国科学家汤姆生发现了电子。
C、元电荷：电子是最小电荷。
e=1.6×10-19C
11、电流（I）：电荷的定向移动形成了电流。
电流的单位：安培（A）
1安=1000毫安
1毫安=1000微安

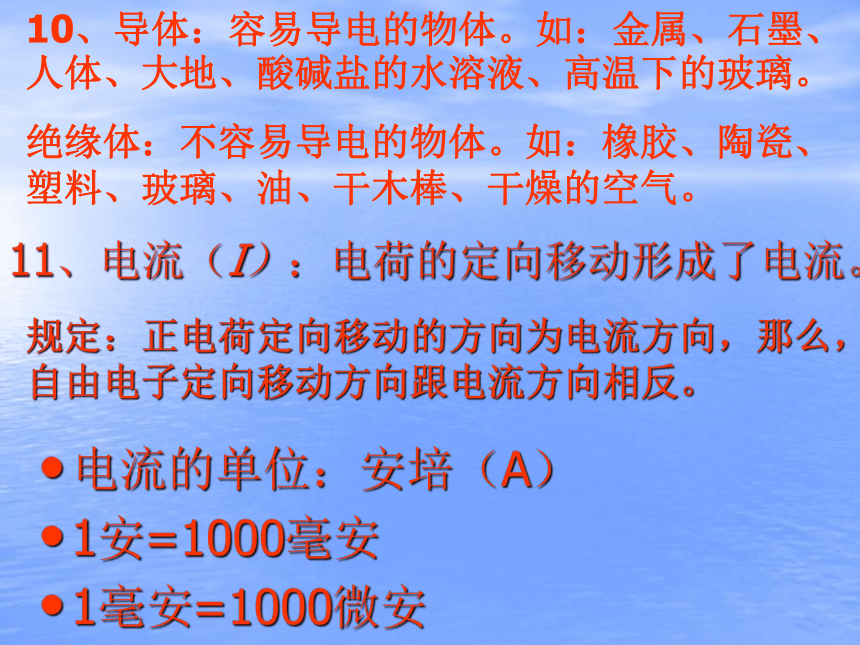

10、导体：容易导电的物体。如：金属、石墨、人体、大地、酸碱盐的水溶液、高温下的玻璃。
绝缘体：不容易导电的物体。如：橡胶、陶瓷、塑料、玻璃、油、干木棒、干燥的空气。
规定：正电荷定向移动的方向为电流方向，那么，自由电子定向移动方向跟电流方向相反。
12、电路：用导线把电源、用电器、开关连接起来的电流的路径。
13、电路的组成部分：
电源：把其它能转化为电能的装置，给电路提供电流。如干电池、蓄电池的放电过程是化学能转化为电能；发电机是机械能转化为电能。
用电器：电能转化为其它能，消耗电能。如电灯是电能转化为光能；电炉是电能转化为热能；电动机是电能转化为机械能。
开关：控制电路的通断。
导线：连接电路各元件，是输送电流的通道。
电路：
实物图
电路图
实物图和电路图相互转化时必须顺序要一致，连接前开关必须断开。
14、电流的方向：正电荷定向移动的方向规定为电流的方向。
金属导电靠的是自由电子。
根据电流方向的规定：电路中电流从电源的正极流向负极，自由电子从电源的负极流向正极，它们恰好相反。
15、电路的类型：
串联电路：
并联电路：
混联电路：
．
．
．
．
L1
L1
L1
L2
L2
L2
L3
S
S
S
S1
S1
S2
S2
1、一条通路；
2、只需一个开关，开关位置变化对电路无影响；
3、串联灯泡互相有影响。
1、至少有两条通路；
2、干路开关控制整个电路，支路开关控制各自支路；
3、各支路用电器互不影响。
前干路
后干路
支路1
支路2
分点
合点
16、电流表-----测量电流的仪表
（1）符号：
A
（2）三接线柱双量程电流表的读数
第一步
接线柱对应表盘；
第二步
认清表盘的大格值；
第三步
认清表盘的分度值；
第四步
读数=小格数×分度值。
（3）电流表的连接方法
第一
调零；
第二
必须串联在电路中；
第三
“+”进“-”出；
第四
选择合适的量程；
第五
绝不允许不经过用电器而把
电流表直接连在电源两极上
问题讨论：
0、5A的电流应选择哪个量程？
即包含在大量程又包含在小量程，应选择小量程较为合适，目的是提高精确度，减小测量误差。
17、通路、开（断）路、短（捷）路
（1）通路：处处连通的电路；
（2）开路：电路中有一处或几处断开
的电路；
（3）短路：用导线或电流表（内阻很
小，近似看作导线）将用电器的两端连接起来，
电流通过导线或电流表而不经过用电器，用电器完好但不工作。
L1
L2
S
例：
L1
L2
S
L1
L2
S
开路
例：
L1
L2
S
通路
．
L1
L2
S
L1
L2
S
L1
L2
S
A
．
．
A
．
例：
短路
18、串联电路电流特点：
L1
L2
S
A1
A2
A3
串联电路中电流处处相等．
即I=I1=I2
19、并联电路电流特点：
L1
L2
S
A1
A2
A
S1
S2
．
．
并联电路中干路电流等于各支路电流之和。即I=I1+I2
课堂小结：
1.两种电荷
2.电流和电路
3.串联和并联
4.电流的测量
5.串、并联电路中电流的规律
