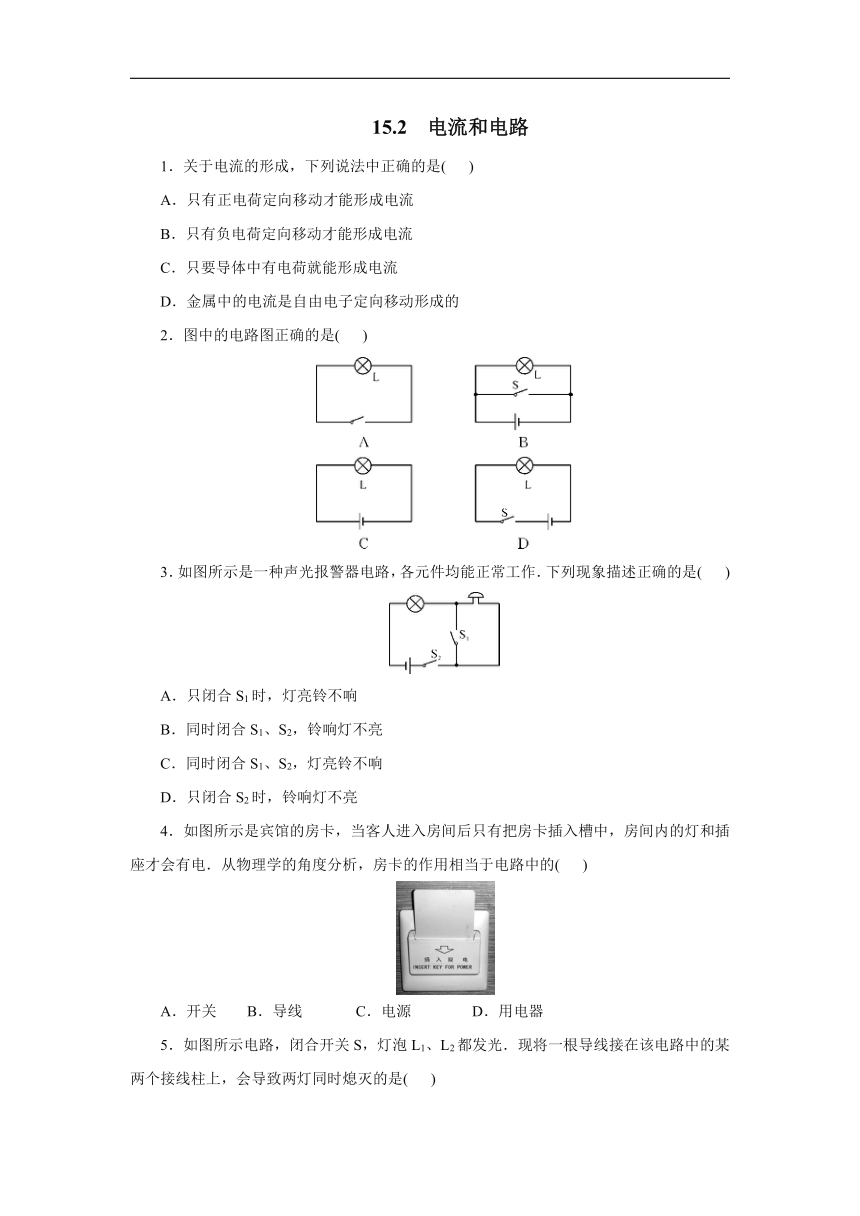

人教版九年级物理15.2电流和电路同步测试

15.2
电流和电路
1．关于电流的形成，下列说法中正确的是(
)
A．只有正电荷定向移动才能形成电流
B．只有负电荷定向移动才能形成电流
C．只要导体中有电荷就能形成电流
D．金属中的电流是自由电子定向移动形成的
2．图中的电路图正确的是(
)
3．如图所示是一种声光报警器电路，各元件均能正常工作．下列现象描述正确的是(
)
A．只闭合S1时，灯亮铃不响
B．同时闭合S1、S2，铃响灯不亮
C．同时闭合S1、S2，灯亮铃不响
D．只闭合S2时，铃响灯不亮
4．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度分析，房卡的作用相当于电路中的(
)
A．开关
B．导线
C．电源
D．用电器

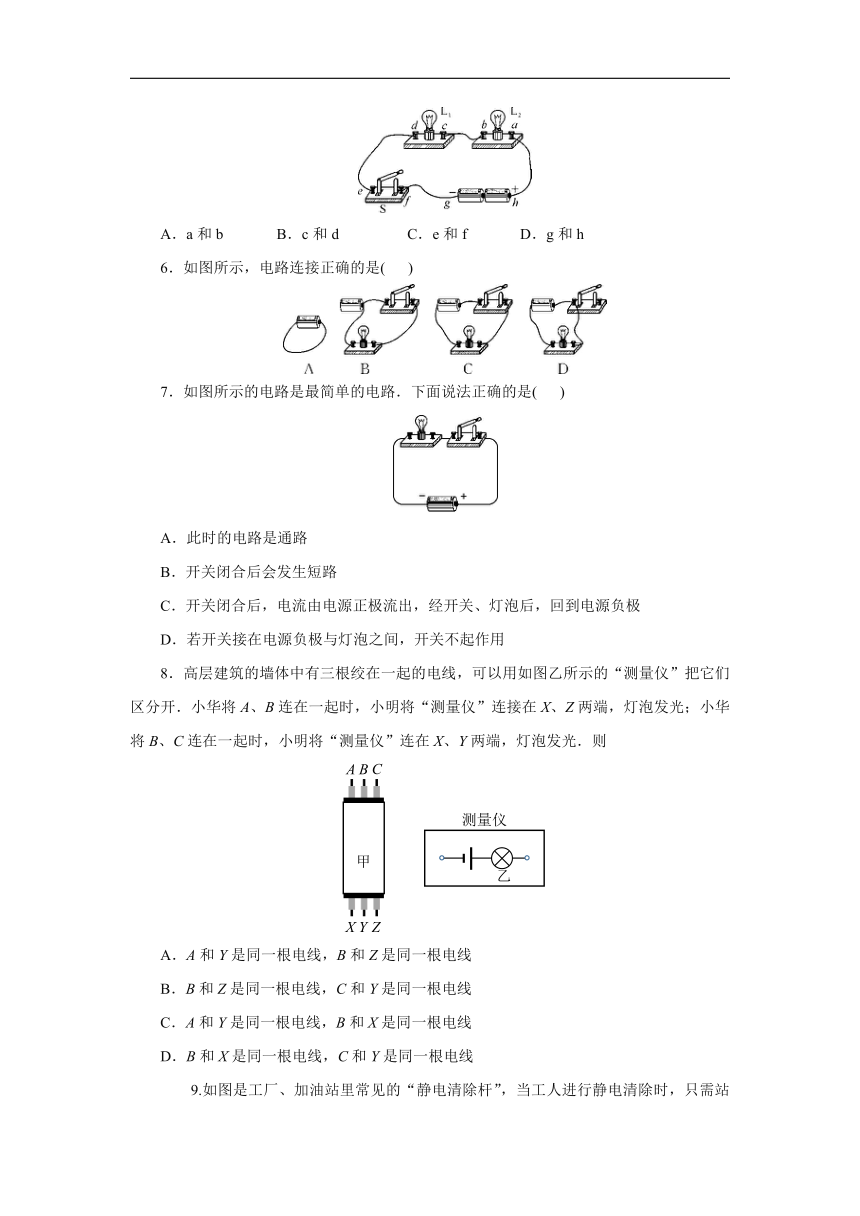

5．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是(
)
A．a和b
B．c和d
C．e和f
D．g和h
6．如图所示，电路连接正确的是(
)
7．如图所示的电路是最简单的电路．下面说法正确的是(
)
A．此时的电路是通路
B．开关闭合后会发生短路
C．开关闭合后，电流由电源正极流出，经开关、灯泡后，回到电源负极
D．若开关接在电源负极与灯泡之间，开关不起作用
8．高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开．小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光．则
A．A和Y是同一根电线，B和Z是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．B和X是同一根电线，C和Y是同一根电线
9.如图是工厂、加油站里常见的“静电清除杆”，当工人进行静电清除时，只需站在杆旁手摸上端的黑色圆球即可清除人体上的静电．下列有关说法中正确的是(　　)
A.
人体与衣服摩擦起电的过程是创造电荷的过程
B.
杆上端的黑色圆球可以用橡胶或玻璃制成
C.
为达到更好的静电清除效果，应将杆下端的导电线埋入地下
D.
若人体带有负电，则清除静电时金属杆中电流方向是从上向下的
10．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些电子转移到a上，瞬时电流方向b→a
D．a上的一些电子转移到b上，瞬时电流方向a→b
11．避雷针的尖端不断地向空中释放电子，则避雷针中的电流方向是从________流向________．(填“空中”或“大地”)
12．如图所示，将小灯泡与电池相接，闭合开关后，灯泡发光，则通过灯泡中电流方向是________，灯丝中电子的定向移动方向是________．(填“由A到B”或“由B到A”)
13．红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，它________电路；直立时，它________电路．(填“断开”或“闭合”)　　　　　　　　　　　　　　　　
14．简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的_________；充电宝给手机充电时，充电宝相当于简单电路中的_________。
15．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，定时开关S闭合后，起爆器________，没有电流通过；当设定起爆时间一到，S会自动断开，起爆器引爆炸弹．为使引爆装置停止工作，拆弹专家应在图中________(填“a”或“b”)处剪断导线．
16．画出如图所示的实物电路对应的电路图．
　
参考答案
1．D
2．D　3．C
4．A　
5．D　
6．C
7．C　8．D
9．C　
10．B
11.空中　大地　
12.由B到A　由A到B　
13.断开　闭合
14.用电器
电源
15.短路　a　
16.
