人教版九年级物理15.5串、并联电路中电流的规律同步测试

15.5

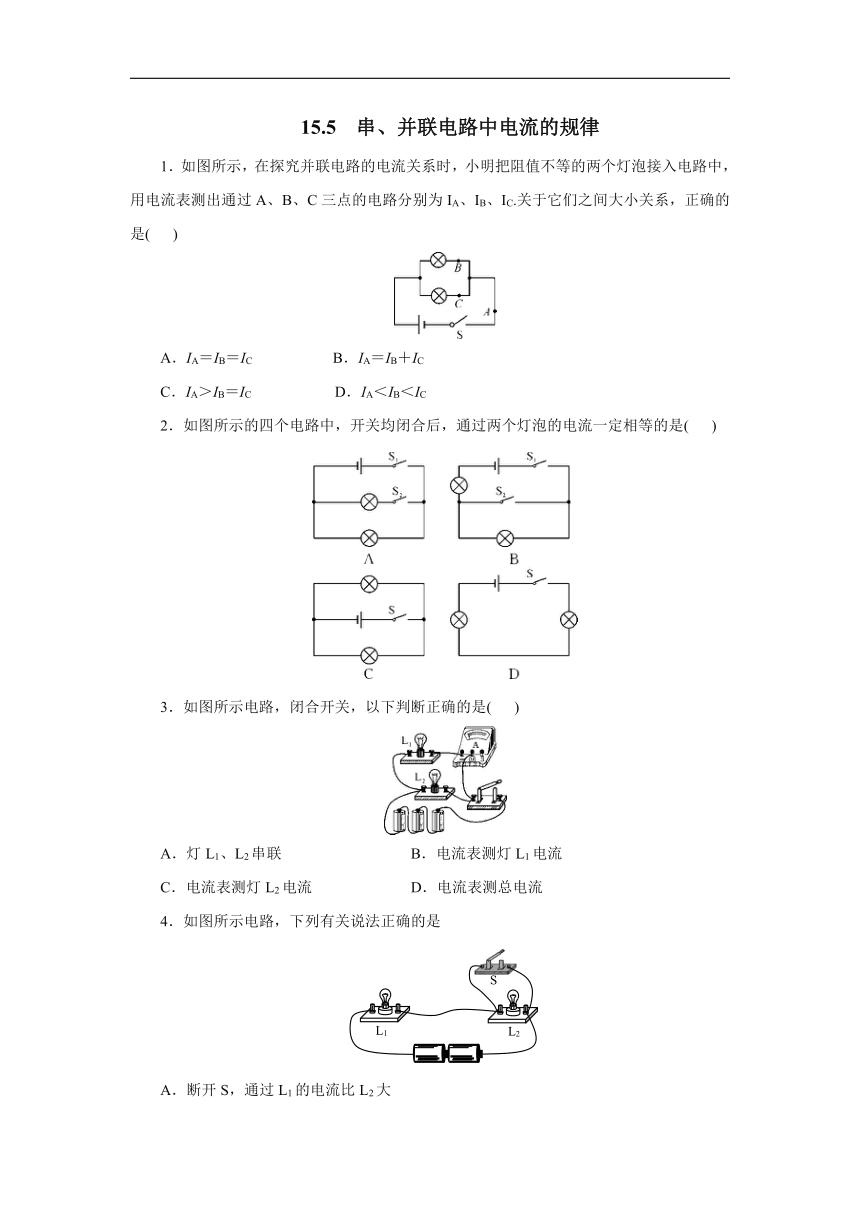

串、并联电路中电流的规律
1．如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC.关于它们之间大小关系，正确的是(
)
A．IA＝IB＝IC
B．IA＝IB＋IC
C．IA＞IB＝IC
D．IA＜IB＜IC
2．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是(
)
3．如图所示电路，闭合开关，以下判断正确的是(
)
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流
4．如图所示电路，下列有关说法正确的是
A．断开S，通过L1的电流比L2大
B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮
D．闭合S，L2会更亮

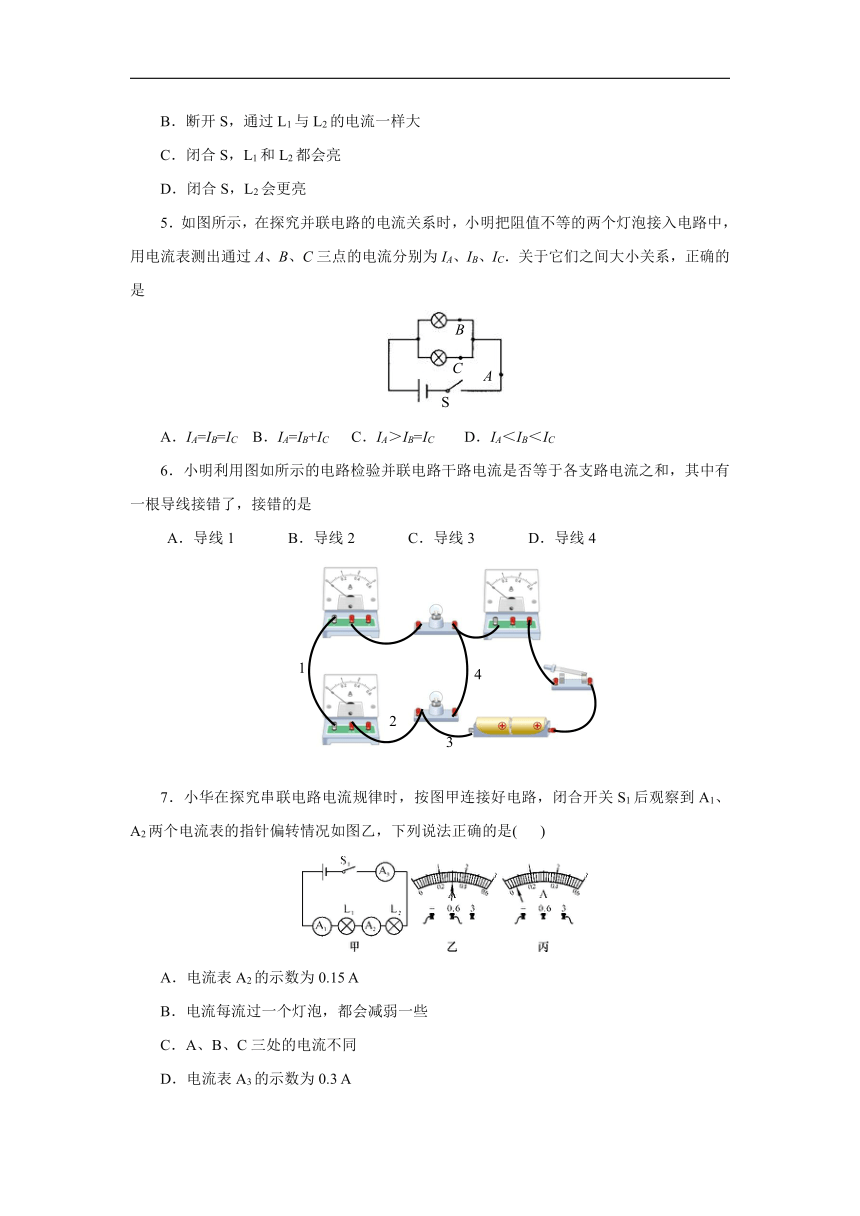

5．如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC．关于它们之间大小关系，正确的是
A．IA=IB=IC
B．IA=IB+IC
C．IA＞IB=IC
D．IA＜IB＜IC
6．小明利用图如所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是
A．导线1
B．导线2
C．导线3
D．导线4
7．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是(
)
A．电流表A2的示数为0.15
A
B．电流每流过一个灯泡，都会减弱一些
C．A、B、C三处的电流不同
D．电流表A3的示数为0.3
A

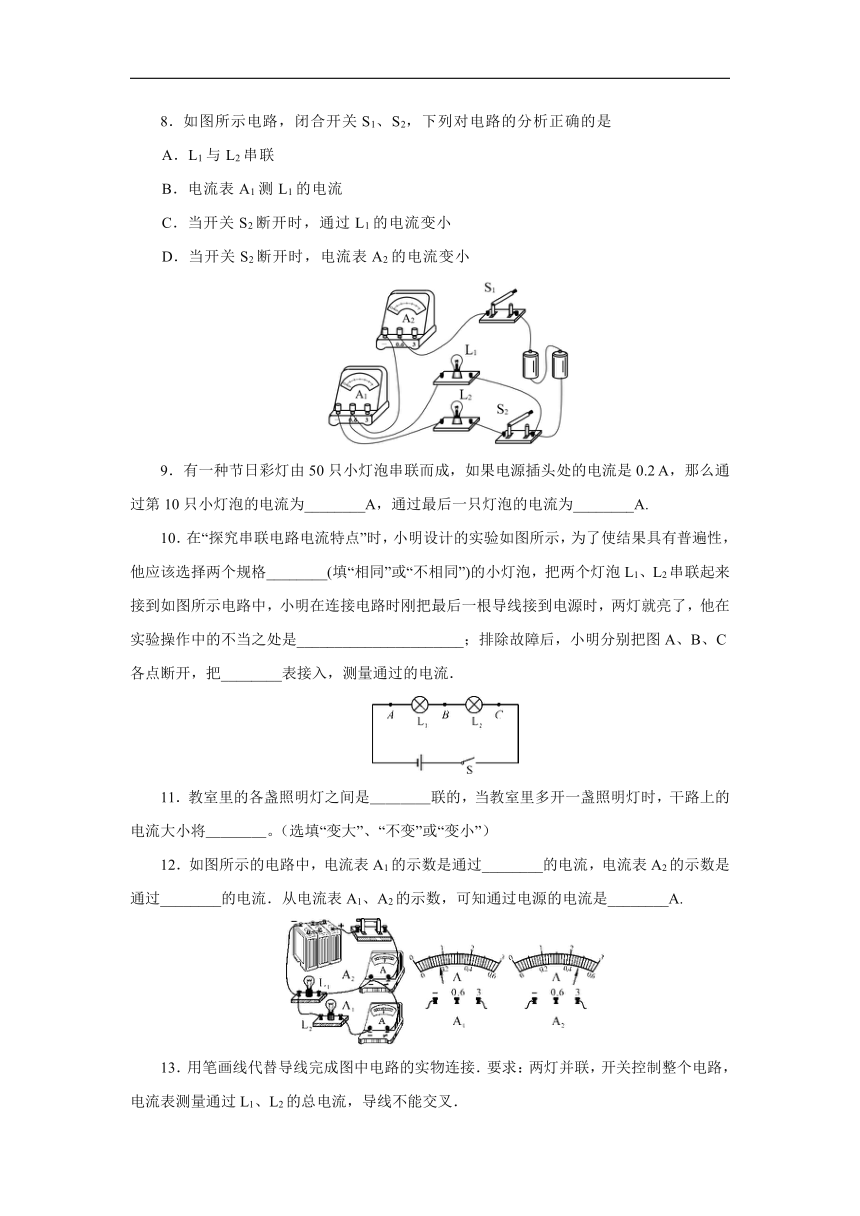

8．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的电流变小
9．有一种节日彩灯由50只小灯泡串联而成，如果电源插头处的电流是0.2
A，那么通过第10只小灯泡的电流为________A，通过最后一只灯泡的电流为________A.
10．在“探究串联电路电流特点”时，小明设计的实验如图所示，为了使结果具有普遍性，他应该选择两个规格________(填“相同”或“不相同”)的小灯泡，把两个灯泡L1、L2串联起来接到如图所示电路中，小明在连接电路时刚把最后一根导线接到电源时，两灯就亮了，他在实验操作中的不当之处是______________________；排除故障后，小明分别把图A、B、C各点断开，把________表接入，测量通过的电流．
11．教室里的各盏照明灯之间是＿＿＿＿联的，当教室里多开一盏照明灯时，干路上的电流大小将＿＿＿＿。（选填“变大”、“不变”或“变小”）
12．如图所示的电路中，电流表A1的示数是通过________的电流，电流表A2的示数是通过________的电流．从电流表A1、A2的示数，可知通过电源的电流是________A.
13．用笔画线代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
14．“智多星”学习小组对“串联电路中电流处处相等”这个知识表示怀疑，他们认为电流流过小灯泡，小灯泡发光了，电流应该会减小!于是他们想通过实验来验证“串联电路中电流处处相等”这个结论是否正确。请写出所需要的实验器材名称＿＿＿＿，并简要说明实验步骤＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
15．用如图所示的电路探究并联电路中的电流关系。
（1）闭合开关，发现L1亮，而L1不亮。小易认为L2不亮的原因是L2短路，你认为他的判断是______（填“正确”或“错误”）的。
（2）小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“－”接线柱上。其它都不动。这样连接的目的是测______的电流（填“干路”或“L2”），请评价其可行性并说明理由：__________________________________________；
（3）小易将实验数据记录在下表中。分析表中数据。可得出的结论是：________________________________________________；
电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
（4）根据上表信息，若灯泡L1的电阻大小为10Ω，则电路的总电阻为_____Ω。
16．在探究并联电路电流规律的实验中。
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。
（2）小方连接的部分电路如图所示，请你将电路连接完整。
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。则电路故障可能是________。
（4）排除故障，进行实验，小方记录了如下数据。
实验次数
L1电流I1/A
L2电流I2/A
干路电流I/A
1
0.1
0.1
0.2
2
0.3
0.3
0.6
3
0.4
0.4
0.8
分析以上实验数据，小方发现通过两条支路的电流总是相等。为了探究这个发现是否具有普遍性，可以________，再进行实验。
参考答案
1．B
2．D　3．B
4．B　
5．B　
6．C
7．D　8．D
10.不相同　连接电路时没有断开开关　电流　
11.并
变大
12.L2　L1和L2　2.4　
13.　
14.（1）需要的器材：电源、开关、导线、小灯泡、电流表、滑动变阻器；
（2）实验步骤：
①把两个小灯泡与其它器材连接成串联电路；
②用电流表分别测量两小灯泡之间、小灯泡与电源正极之间、小灯泡与电源负极之间的电流，进行比较；
③再换用不同规格的小灯泡进行多次测量。
15.（1）错误（2）L2电流表的正负接线柱接反了（3）并联电路中干路电流等于各支路电流的和（4）6
16.（1）试触（2）（3）电流表A被短路（4）将L1（L2）换成不同规格的灯泡
