人教版九年级全册17.4- 欧姆定律在串、并联电路中的应用-教案(表格式）

人教版》九年级全一册》第十七章
欧姆定律》第4节
欧姆定律在串、并联电路中的应用教案设计

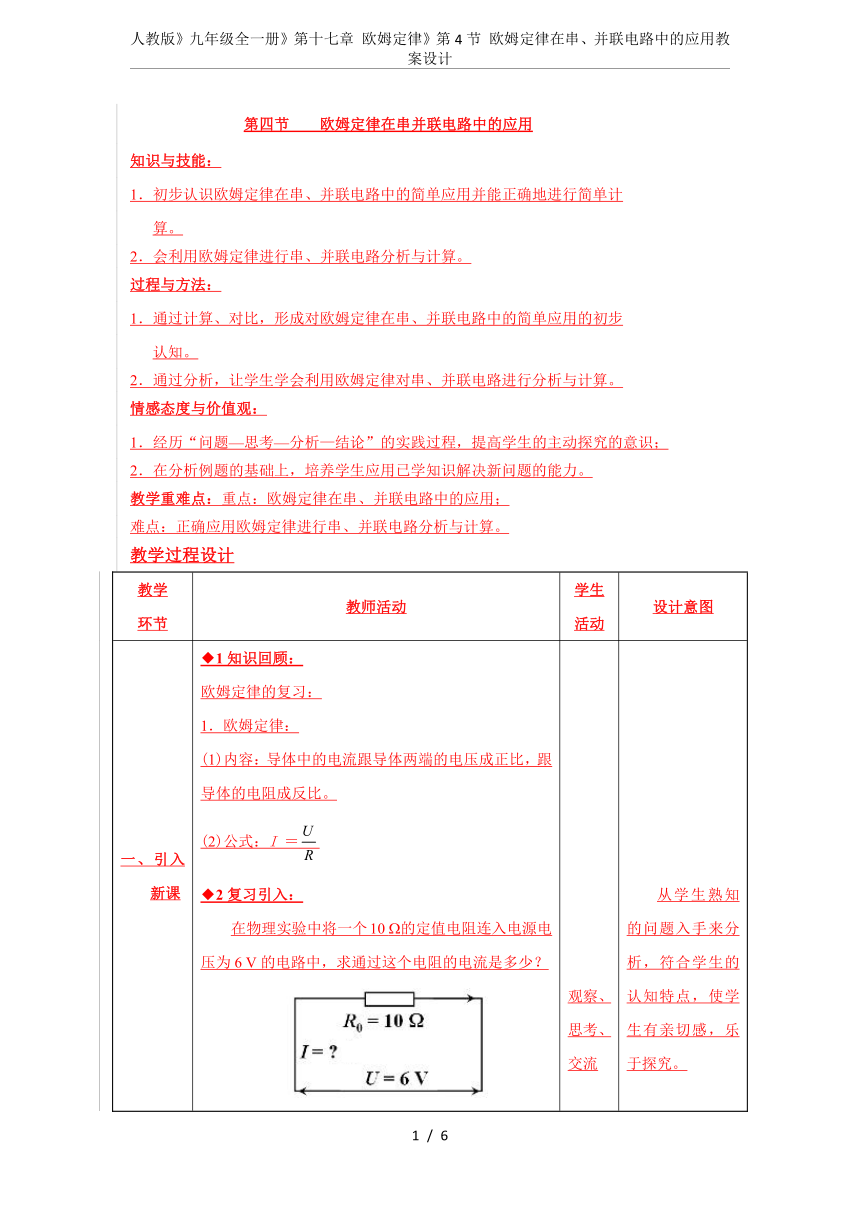

第四节
欧姆定律在串并联电路中的应用
知识与技能：
1．初步认识欧姆定律在串、并联电路中的简单应用并能正确地进行简单计
算。
2．会利用欧姆定律进行串、并联电路分析与计算。
过程与方法：
1．通过计算、对比，形成对欧姆定律在串、并联电路中的简单应用的初步
认知。
2．通过分析，让学生学会利用欧姆定律对串、并联电路进行分析与计算。
情感态度与价值观：
1．经历“问题—思考—分析—结论”的实践过程，提高学生的主动探究的意识；
2．在分析例题的基础上，培养学生应用已学知识解决新问题的能力。
教学重难点：重点：欧姆定律在串、并联电路中的应用；
难点：正确应用欧姆定律进行串、并联电路分析与计算。
教学过程设计
教学环节
教师活动
学生活动
设计意图
一、引入新课
◆1知识回顾：欧姆定律的复习：1．欧姆定律：(1)内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。(2)公式：I
＝◆2复习引入：在物理实验中将一个10
的定值电阻连入电源电压为6
V的电路中，求通过这个电阻的电流是多少？解：根据欧姆定律I
＝＝＝0.6
A问题：若电阻串联或并联后接在电源上，电路中的电阻、电流如何改变呢？
观察、思考、交流
从学生熟知的问题入手来分析，符合学生的认知特点，使学生有亲切感，乐于探究。
二、探究新知

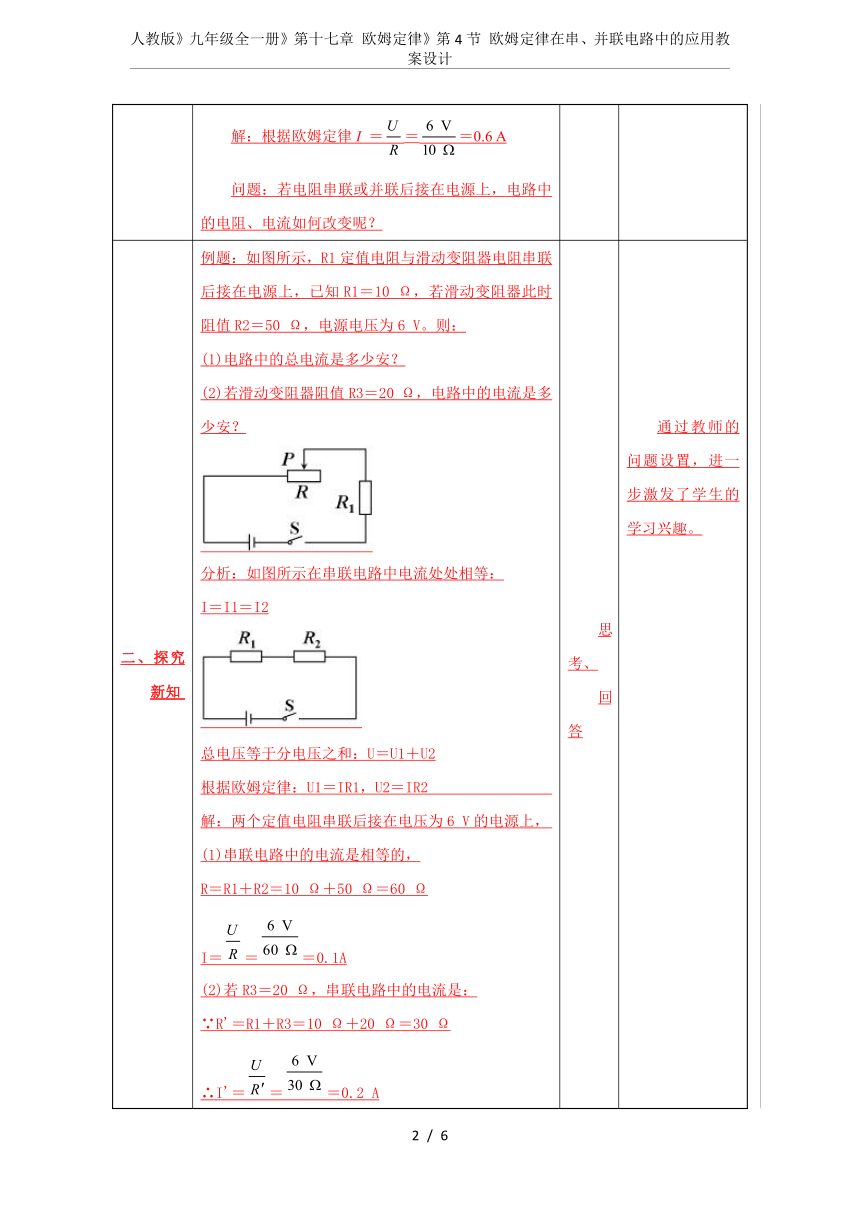

例题：如图所示，R1定值电阻与滑动变阻器电阻串联后接在电源上，已知R1＝10
Ω，若滑动变阻器此时阻值R2＝50
Ω，电源电压为6
V。则：(1)电路中的总电流是多少安？(2)若滑动变阻器阻值R3＝20
Ω，电路中的电流是多少安？分析：如图所示在串联电路中电流处处相等：I＝I1＝I2总电压等于分电压之和：U＝U1＋U2根据欧姆定律：U1＝IR1，U2＝IR2
解：两个定值电阻串联后接在电压为6
V的电源上，
(1)串联电路中的电流是相等的，R＝R1＋R2＝10
Ω＋50
Ω＝60
ΩI＝＝＝0.1A(2)若R3＝20
Ω，串联电路中的电流是：∵R'＝R1＋R3＝10
Ω＋20
Ω＝30
Ω∴I'＝＝＝0.2

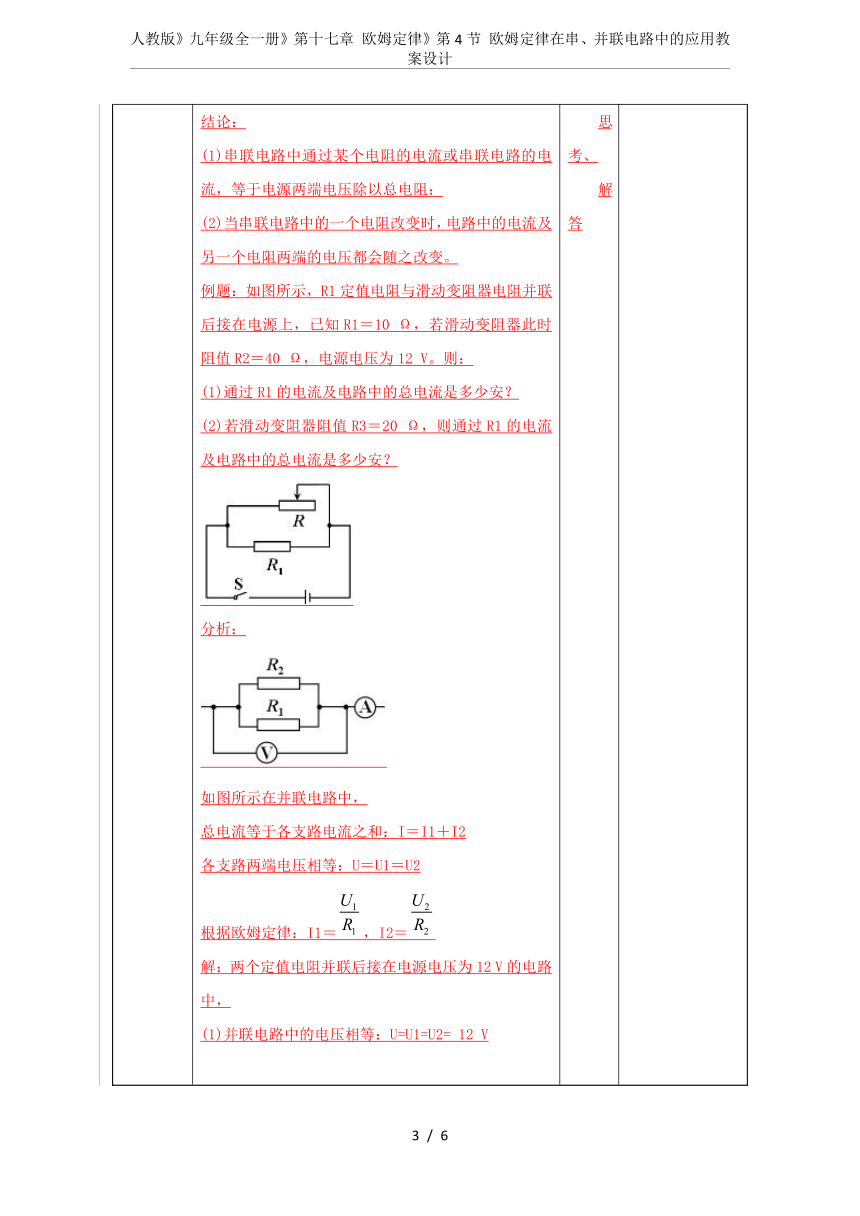

A结论：(1)串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端电压除以总电阻；(2)当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。例题：如图所示，R1定值电阻与滑动变阻器电阻并联后接在电源上，已知R1＝10
Ω，若滑动变阻器此时阻值R2＝40
Ω，电源电压为12
V。则：(1)通过R1的电流及电路中的总电流是多少安？(2)若滑动变阻器阻值R3＝20
Ω，则通过R1的电流及电路中的总电流是多少安？分析：如图所示在并联电路中，总电流等于各支路电流之和：I＝I1＋I2各支路两端电压相等：U＝U1＝U2根据欧姆定律：I1＝，I2＝解：两个定值电阻并联后接在电源电压为12
V的电路中，(1)并联电路中的电压相等：U=U1=U2=
12
V
I1＝＝＝1.2
A
I2＝＝＝0.3
A
I＝I1＋I2＝1.2
A＋0.3
A＝1.5
A(2)若R3＝20
Ω，并联电路中的电流是：U＝U1＝U3＝12
VI1＝＝＝1.2
AI3＝＝＝0.6
AI'＝I1＋I3＝1.2
A＋0.6
A＝1.8
A结论：当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个阻值不变的支路的电流和电压都不变。三、欧姆定律在串、并联电路中的应用1．串联电路的特点：(1)I＝I1＝I2＝I3(2)U＝U
1＝U
2＝U
3(3)R＝R
1＋R
2＋R
3若等值电阻串联：R=nr(n是电阻个数)(4)串联电阻相当于把导体加长，越串总电阻越大，总电阻总大于各串联分电阻。(5)串联电路I相同，串联电阻正比分压。2．并联电路的特点：(1)U＝U1＝U2＝U3
(2)I＝I1＋I2＋I3(3)＝＋＋若等值电阻并联：R=(n是电阻个数)(4)并联电阻相当于把导体加粗，越并总电阻越小，总电阻总小于各并联分电阻。(5)并联电路U相同，并联电阻反比分流。
思考、回答思考、解答
通过教师的问题设置，进一步激发了学生的学习兴趣。利用已学知识推进课程，使教学进程层层递进。
三、巩固练习
1．将长度、粗细都相同的铜导线和锰铜导线串联后接入电路，则(
)A.
二者电阻、电流、两端的电压都相等B.
铜导线的电阻小，电流大，二者两端电压相等C.
铜导线的电阻小，两端电压较小，二者电流相等D.
铜导线的电阻较大，两端电压较大，二者电流相等2．用伏安法测得
R1
和
R2
的电阻，做出如图所示的图象，若把
R1
和
R2
两电阻串联，则
R串图象在
______
区。3．一根阻值为
R＝27
W
的粗细均匀的电阻线弯成一个圆，ABC
是三等分点，若将
AB
接在
5.4
V
的电源上，求整个电路中的电流
_____
A。
四、课堂小结
一、基本知识1．欧姆定律在串、并联电路中的应用2．欧姆定律在串、并联电路中的分析与计算。二、基本技能：会利用欧姆定律的解题。三、基本方法：等效法
思考、回答、交流
学生通过课堂小结，使知识更具系统性。
五、知识延展
思考题：如图所示的电路中，电压U保持不变，当滑片P由a移到b的过程中，R1两端的电压变化的范围从U到U，则滑动变阻器总阻值R2与R1阻值之比是(D)
A．1∶6
B．6∶1
C．5∶1
D．1∶5
思考、练习
六、布置作业
教材：P85动手动脑学物理1～5
板书设计
§17～4
欧姆定律在串、并联电路中的应用一、欧姆定律在串联电路中的应用二、欧姆定律在并联电路中的应用
U
R1
R2
P
a
b
