小灯泡故障的检测
中考物理专题《电路故障分析》
人教2011课标版九年级物理

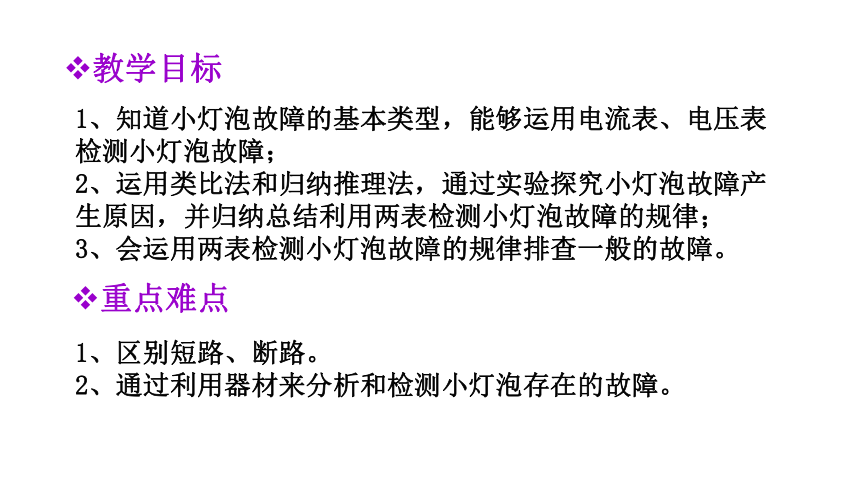

教学目标
1、知道小灯泡故障的基本类型，能够运用电流表、电压表检测小灯泡故障；
2、运用类比法和归纳推理法，通过实验探究小灯泡故障产生原因，并归纳总结利用两表检测小灯泡故障的规律；
3、会运用两表检测小灯泡故障的规律排查一般的故障。
重点难点
1、区别短路、断路。
2、通过利用器材来分析和检测小灯泡存在的故障。

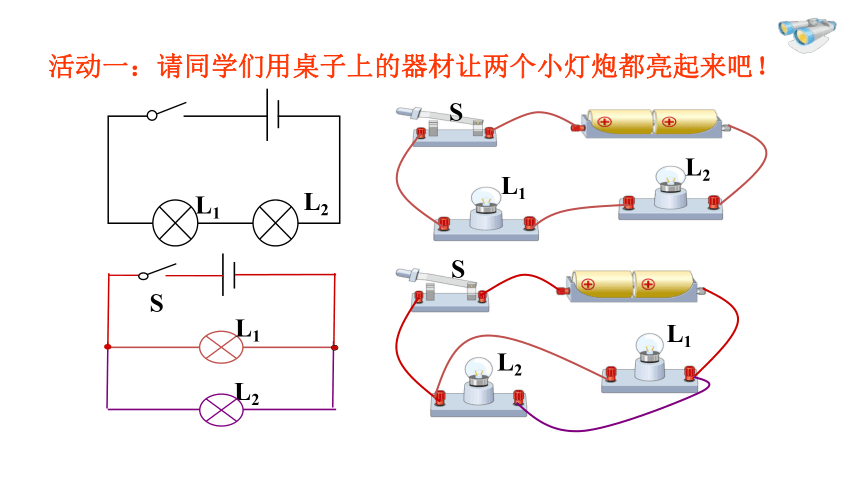

活动一：请同学们用桌子上的器材让两个小灯炮都亮起来吧！
L1
S
L2
L2
L1
L2
S
L1
L1
L2
S
活动二：尝试一下你有多少种办法让小灯泡熄灭！
灯泡
断路 原因：接线柱接触不良，或灯丝烧坏
现象：灯泡不亮
短路
原因：接线柱碰线
现象：灯泡不亮
小灯泡故障分断路和短路两种，是中考必考题型。多以选择题、填空题形式出现，或者渗透在实验题中间。在初中研究的小灯泡故障中，通常只有一处发生断路或短路故障。

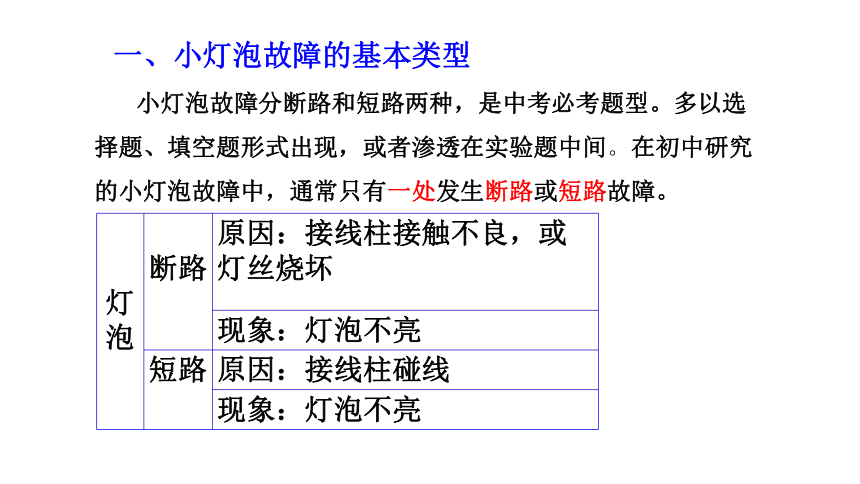

一、小灯泡故障的基本类型
判断方法：一般是通过观察灯泡发光情况，电流表、电压表的示数等来判断。

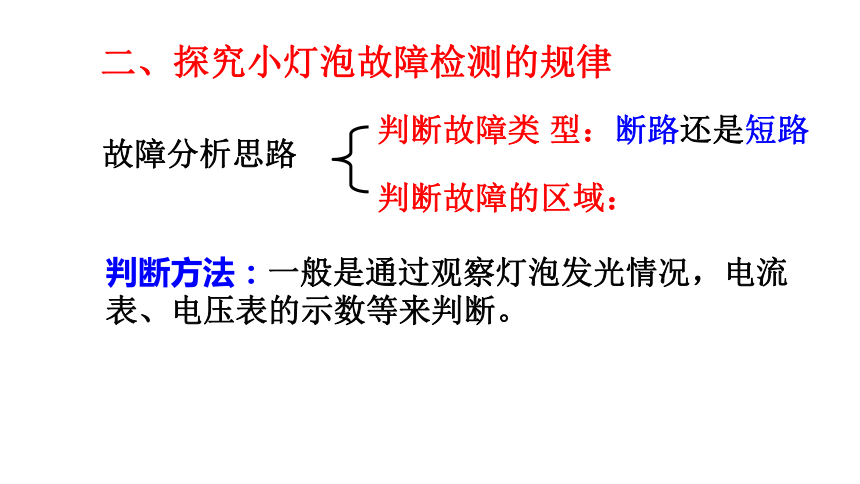

二、探究小灯泡故障检测的规律
故障分析思路
判断故障类 型：断路还是短路
判断故障的区域：
选择合适量程
正进负出
注意连接方式
电流表、电压表的正确使用
1. 串联电路断路故障区域检测方法
L2
L1
S
L1
L2

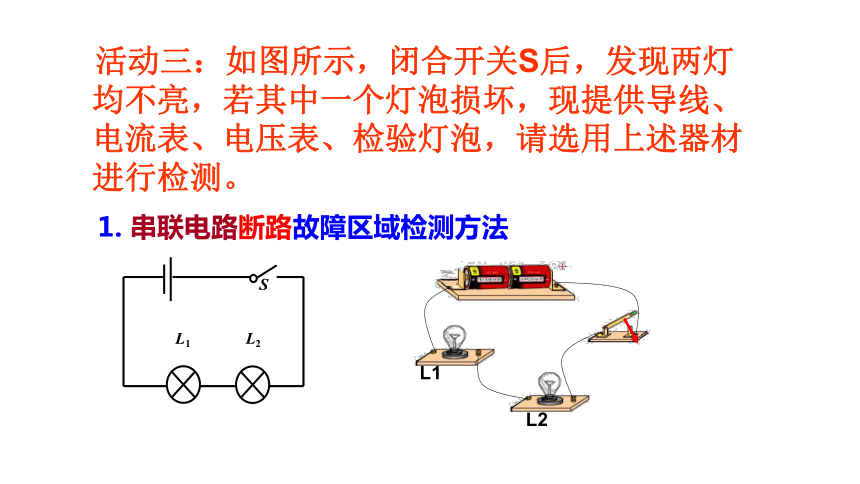

活动三：如图所示，闭合开关S后，发现两灯均不亮，若其中一个灯泡损坏，现提供导线、电流表、电压表、检验灯泡，请选用上述器材进行检测。
电路图 现象 结论
L1断路
L2断路
L2发光
L2不发光
导线并接法
电路图 现象 结论
L1断路
L2断路
电流表有示数 L2发光
电流表无示数 L2不发光
电流表并接法
电路图 现象 结论
L1断路
L2断路
电压表有示数
电压表无示数
电压表并接法
实验电路 实验现象 检测结论
L1断路
L2断路
L2 发光
L2不发光
灯泡并接法
电路图 现象 结论
L2发光
L1断路
L2断路
电流表有示数 L2发光
L1断路
电流表无示数 L2不发光
L2断路
电压表有示数
L1断路
电压表无示数
L2断路
L2不发光
L2 发光
L2不发光
L1断路
L2断路
2. 串联电路局部短路故障区域检测方法
S
L1
L2
活动四：若在此电路中有一处发生短路，应该选用哪些器材进行检测。
L2
L1
电路图 现象 结论
L1短路
L2短路
电压表无示数
电压表有示数
电压表并接法
实验电路 实验现象 检测结论
L1短路
L2短路
检验灯不发光
检验灯发光
灯泡并接法
电路图 现象 结论
L1短路
L2短路
电压表有示数
电压表无示数
检验灯发光
检验灯不发光
L1短路
L2短路
3. 并联电路断路故障
电压表有示数
总电流变小
无故障支路电流不变
有故障支路电流为零
4. 并联电路短路故障
电源短路
烧毁电源
提示：
不能把电池的两端用导线直接连在一起。
　　电源短路是不允许的，因为会烧坏电源和导线，甚至引起火灾！
Ａ、用导线(或电流表)并接法来查找故障位置。当用导线(或电流表)并接在小灯泡Ｌ１两端时，若原来不发光的小灯泡Ｌ２发光，说明小灯泡Ｌ１断路。若小灯泡Ｌ２不发光，说明小灯泡Ｌ２断路。
Ｂ、用电压表并接法来查找故障位置。当用电压表并接在小灯泡Ｌ１两端时，若电压表有示数，说明小灯泡Ｌ１断路。若电压表无示数，说明小灯泡Ｌ２断路。
Ｃ、用灯泡并接法来查找故障位置。当用检验灯泡并接在小灯泡Ｌ１两端时，若小灯泡Ｌ２发光，说明小灯泡Ｌ１断路。若小灯泡Ｌ２不发光， 说明小灯泡Ｌ２断路。
三、课堂小结
A、导线、电流表、灯泡并接法
方法实质：都是用导体来连通断开的电路，使电路形成通路，从而确定断路的位置。
Ｂ、电压表并接法
一般方法：用电压表依次并接在各个小灯泡的两端，若电压表有读数，则该小灯泡处发生断路。
断路无电流，断者两端有电压
短路有电流，短者两端无电压
如图所示，当开关S闭合时，灯L１和灯L2均不亮。某同学用一根导线去查找电路故障，他将导线先并联接在灯L1两端时，发现灯L2亮，灯L1不亮，然后并接在L2两端时，发现两灯均不亮，由此可以判断( )
A．灯L1短路　　　 B．灯L2短路
C．灯L1断路　　　 D．灯L2断路
【例1】
C
L1
L2
S
四、随堂练习
如图所示，电源电压为6V，当S闭合时，灯L1和L2都不亮，电压表示数为6V，在这个电路中出现此现象的原因是( )
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
【例2】
D
V
L1
L2
S
如图所示的电路中，电源电压为6V。当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V。产生这一现象的原因可能是( )
A. 灯L1短路　　　　 B. 灯L2短路
C. 灯L1断路　　　　 D. 灯L2断路
【例3】
B
V
L1
L2
S
在如图所示的电路中，电源电压不变，闭合开关后，灯都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是( 　)
A．灯L1 短路 　　 B．灯 L2短路
C．灯 L1断路 　　 D．灯L2 断路
【例4】
D
L1
L2
A
V
S
