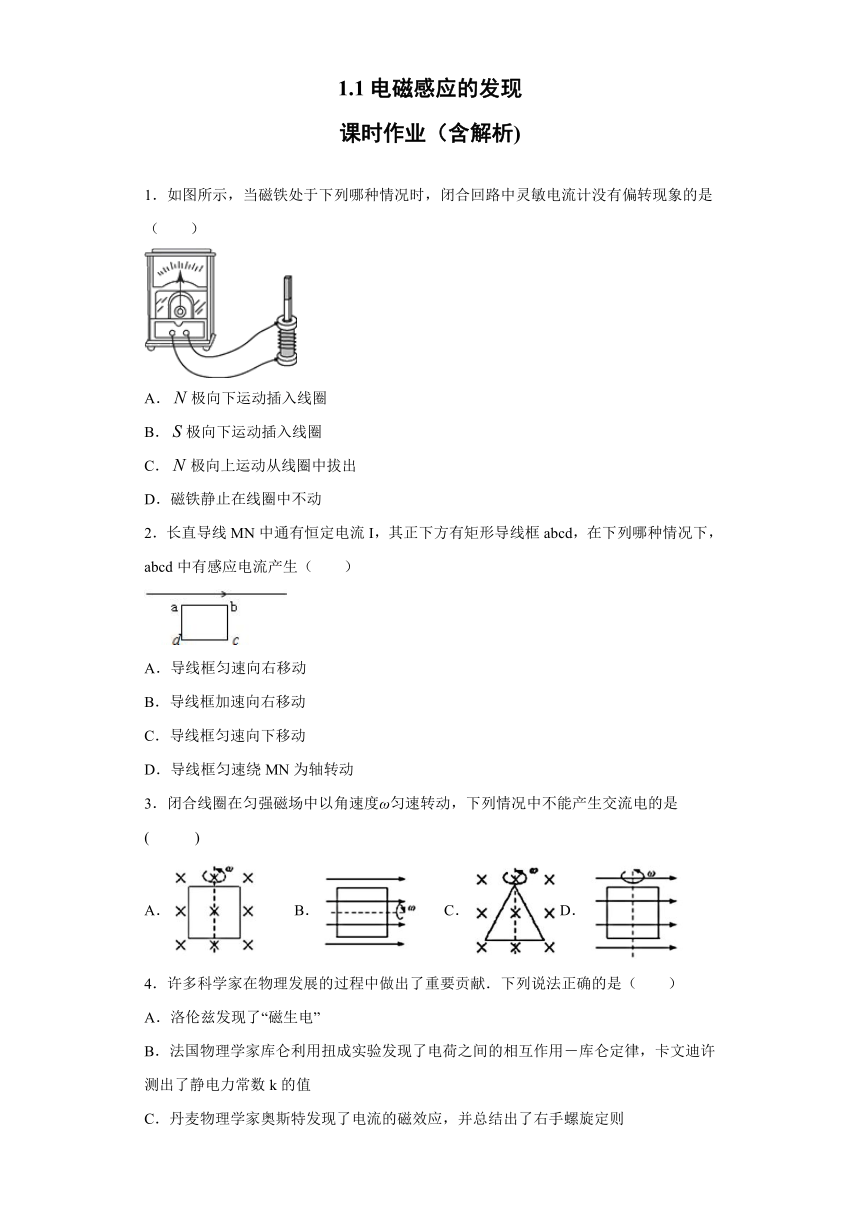

1.1电磁感应的发现
课时作业（含解析)
1．如图所示，当磁铁处于下列哪种情况时，闭合回路中灵敏电流计没有偏转现象的是（
）
A．极向下运动插入线圈
B．极向下运动插入线圈
C．极向上运动从线圈中拔出
D．磁铁静止在线圈中不动
2．长直导线MN中通有恒定电流I，其正下方有矩形导线框abcd，在下列哪种情况下，abcd中有感应电流产生（ ）
A．导线框匀速向右移动
B．导线框加速向右移动
C．导线框匀速向下移动
D．导线框匀速绕MN为轴转动
3．闭合线圈在匀强磁场中以角速度ω匀速转动，下列情况中不能产生交流电的是(
)
A．
B．
C．D．
4．许多科学家在物理发展的过程中做出了重要贡献．下列说法正确的是（
）
A．洛伦兹发现了“磁生电”
B．法国物理学家库仑利用扭成实验发现了电荷之间的相互作用－库仑定律，卡文迪许测出了静电力常数k的值
C．丹麦物理学家奥斯特发现了电流的磁效应，并总结出了右手螺旋定则
D．法拉第首先发现了电磁感应现象，并总结出引起感应电流的原因
5．在物理学发展的过程中，许多物理学家的科学发现推动了人类历史的进步.
发现电磁感应现象并发明了世界上第一台发电机的物理学家是（
）
A．法拉第
B．特斯拉
C．奥斯特
D．安培
6．矩形线圈abcd位于通电直导线附近，且开始时与导线在同一平面，如图所示，线圈的两条边与导线平行，要使线圈中产生顺时针方向的电流，可以
A．线圈不动，增大导线中的电流
B．线圈向上平动
C．ad边与导线重合，绕导线转过一个小角度
D．以bc边为轴转过一个小角度
7．用如图所示的实验装置研究电磁感应现象.当有电流从电流表的正极流入时，指针向右偏转.下列说法正确的是
A．当把磁铁N极向下插入线圈时，电流表指针向左偏转
B．当把磁铁N极从线圈中拔出时，电流表指针向左偏转
C．保持磁铁在线圈中静止，电流表指针不发生偏转
D．磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，电流表指针向左偏
8．如图所示，竖直放置的长直导线通有恒定电流，有一矩形线框与导线在同一平面内，在下列情况中线框产生感应电流的是（ ）
A．导线中的电流变大
B．线框以PQ为轴转动
C．线框向下平动
D．线框以AB边为轴转动

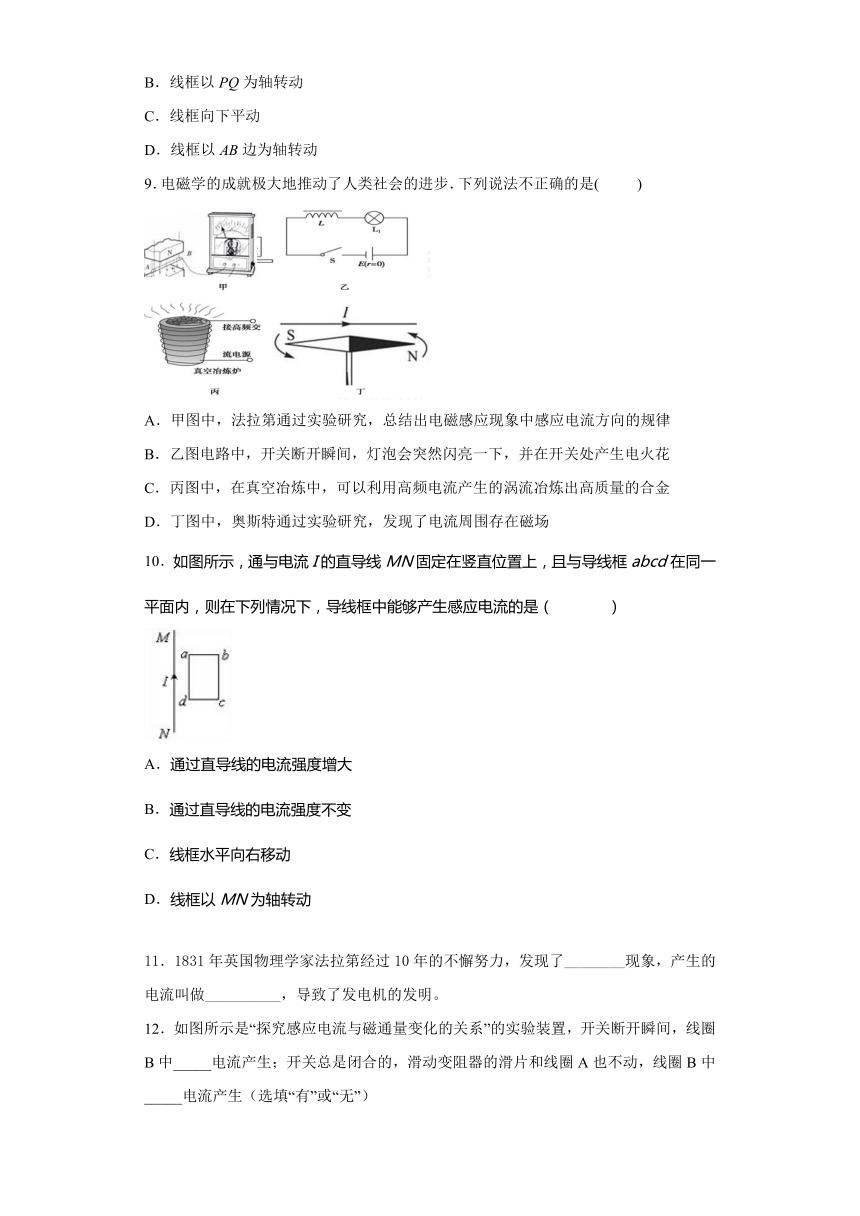

9．电磁学的成就极大地推动了人类社会的进步．下列说法不正确的是(
)
A．甲图中，法拉第通过实验研究，总结出电磁感应现象中感应电流方向的规律
B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花
C．丙图中，在真空冶炼中，可以利用高频电流产生的涡流冶炼出高质量的合金
D．丁图中，奥斯特通过实验研究，发现了电流周围存在磁场
10．如图所示，通与电流I的直导线MN固定在竖直位置上，且与导线框abcd在同一平面内，则在下列情况下，导线框中能够产生感应电流的是（
）
A．通过直导线的电流强度增大
B．通过直导线的电流强度不变
C．线框水平向右移动
D．线框以MN为轴转动
11．1831年英国物理学家法拉第经过10年的不懈努力，发现了________现象，产生的电流叫做__________，导致了发电机的发明。
12．如图所示是“探究感应电流与磁通量变化的关系”的实验装置，开关断开瞬间，线圈B中_____电流产生；开关总是闭合的，滑动变阻器的滑片和线圈A也不动，线圈B中_____电流产生（选填“有”或“无”）
13．图为“研究电磁感应现象”的实验装置．
（1）将图中所缺的导线补接完整_______．
（2）如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：
①将原线圈迅速插入副线圈时，灵敏电流计指针将_____；
②原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针_____．
（3）在做“研究电磁感应现象”实验时，如果副线圈两端不接任何元件，则副线圈电路中将_____．
A．因电路不闭合，无电磁感应现象
B．有电磁感应现象，但无感应电流，只有感应电动势
C．不能用楞次定律判断感应电动势方向
D．可以用楞次定律判断感应电动势方向
（4）如图所示的A、B分别表示原、副线圈，若副线圈中产生顺时针方向的感应电流，可能是因为_____
A．原线圈通入顺时针方向电流，且正从副线圈中取出
B．原线圈通入顺时针方向电流，且其中铁芯正被取出
C．原线圈通入顺时针方向电流，且将可变电阻器阻值调小
D．原线圈通入逆时针方向电流，且正在断开电源．
参考答案
1．D
【解析】A、向下运动插入线圈，穿过线圈的磁通量增大，会产生感应电流，故A错误；
B、极向下运动插入线圈，穿过线圈的磁通量增大，会产生感应电流，故B错误；
C、极向上从线圈中拨出，穿过线圈的磁通量减小，会产生感应电流，故C错误；
D、静止在线圈中不动，穿过线圈的磁通量不变，不会产生感应电流，符合题意，故D正确；
故选D。
【点睛】穿过闭合的线圈的磁通量变化，会产生感应电流。
2．C
【解析】
A、B、导线框匀速或加速向右移动时，线框的磁通量没有变化，所以没有感应电流产生，故A、B错误；
C、导线框匀速向下移动时，线框的磁通量减小，将产生感应电流，故C正确.
D、通电直导线的磁感线是一系列围绕直线的同心圆，故线框绕直导线转到，磁感线均垂直穿过线框不变，故不能产生感应电流；故D错误.
故选C.
3．B
【解析】
ACD．当线圈转动时，穿过线圈的磁通量均发生变化，则均可产生感应电流；
B．线框绕位于线框平面内且与磁感线平行的轴线转动，磁通量一直为零，故磁通量不变，无感应电流；
4．D
【解析】
A．法拉第发现了“磁生电”现象，故A错误；
B．库仑利用扭成实验发现了电荷之间的相互作用－库仑定律，卡文迪许测出了万有引力常数G的值，故B错误；
C．丹麦物理学家奥斯特发现了电流的磁效应，安培总结出了右手螺旋定则，故C错误；
D．英国科学家法拉第首先发现了电磁感应现象，并总结出引起感应电流的原因，故D正确．
所以D正确，ABC错误．
5．A
【解析】
法拉第发现了电磁感应现象，并发明了世界上第一台发电机。
6．D
【解析】
当通过线圈的磁通量发生变化时，线圈中将会产生感应电流，根据楞次定律判断感应电流的方向。
【详解】
A.当电流增大时，穿过线圈的磁通量垂直纸面向里增加，根据楞次定律可知，感应电流方向逆时针，故A错误；
B.导线中的电流不变，线圈向上平动，穿过线圈的磁场不变，穿过线圈的磁通量也不变，则不产生感应电流，故B错误；
C.ad边与导线重合，绕导线转过一个小角度，穿过线圈的磁通量不变，则不产生感应电流，故C错误；
D.以bc边为轴转过一个小角度，穿过线圈的磁通量垂直纸面向里减小，根据楞次定律可知，产生感应电流为顺时针，即感应电流的方向为abcda，故D正确。?
故选：D。
7．AC
【解析】
试题分析：当有电流从电流表的正极流入时，指针向右偏转，这说明：电流从哪极流入，指针向哪偏转；
由楞次定律可知，当把磁铁N极向下插入线圈时，感应电流从负极流入，电流表指针向左偏，故A正确；
由楞次定律可知，当把磁铁N极从线圈中拔出时，感应电流从正极流入，电流表指针向右偏转，故B错误；
保持磁铁在线圈中静止，穿过线圈的磁通量不变，不产生感应电流，电流表指针不发生偏转，故C正确；
磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，穿过线圈的磁通量不变，不产生感应电流，电流表指针不偏转，故D错误；
故选AC．
考点：考查了楞次定律的应用
点评：当穿过闭合电路的磁通量发生变化时，电路中产生感应电流；由楞次定律判断出感应电流的方向，根据电流流向与电流计指针偏转方向间的关系分析答题．
8．AD
【解析】
导线中电流强度变大，磁场增大，线框中的磁感应强度增大，故磁通量增大，可以产生感应电流，故A正确；
线框以直导线PQ为轴转动，穿过线框的磁通量不变化，则没有产生感应电流，故B错误；
线框向下运动时，线框中的磁感应强度不变，磁通量不变，故不会产生感应电流，故C错误；线框以AB边为轴转动，则线圈的磁通量发生变化，会产生感应电流，选项D正确.
9．AB
【解析】
楞次总结出判断电磁感应现象中感应电流方向的规律，A错误；乙图电路中，开关断开瞬间，灯泡立即熄灭，开关处电压等于电源的电动势加上自感电动势，开关处会产生电火花．故B错误；丙图中，在真空冶炼中，可以利用高频电流产生的涡流冶炼出高质量的合金，C正确；奥斯特通过实验研究，发现了电流周围存在磁场，D正确．
10．AC
【解析】导线中电流强度变大，则周围的磁感应强度增强，则线框中磁通量增大，故可以产生感应电流，故A正确；通过直导线的电流强度不变，则穿过线圈的磁通量不变，所以没有感应电流，故B错误；线框向右运动时，线框中的磁感应线强减小，故磁通量减小，可以产生感应电流，故C正确；线框以MN为轴转动时，线框中的磁通量不发生变化，故不会产生感应电流，故D错误；故选AC．
点睛：判断电路中能否产生感应电流，应把握两点：一是要有闭合回路；二是回路中的磁通量要发生变化．
11．电磁感应
感应电流
【解析】法拉第经过10年的不懈努力，发现了电磁感应现象，产生的电流叫感应电流，这导致了发电机的发明。
12．
有
无
【解析】开关闭合的瞬间，穿过线圈的磁通量发生变化，线圈中有感应电流；开关总是闭合的，滑动变阻器的滑片和线圈A也不动，那么穿过线圈的磁通量不会发生变化，线圈中无感应电流。
13．图见解析；
向右偏转一下
向左偏转一下；
BD
AB
【解析】
（1）将电源、电键、变阻器、小螺线管串联成一个回路，再将电流计与大螺线管串联成另一个回路，电路图如图所示：
（2）闭合电键，磁通量增加，指针向右偏转，将原线圈迅速插入副线圈，磁通量增加，则灵敏电流计的指针将右偏转一下；原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电阻增大，则电流减小，穿过副线圈的磁通量减小，则灵敏电流计指针向左偏转一下；
（3）如果副线圈B两端不接任何元件，线圈中仍有磁通量的变化，仍会产生感应电动势，不会没有感应电流存在，但是可根据楞次定律来确定感应电流的方向，从而可以判断出感应电动势的方向．故BD正确，AC错误；
（4）A、原线圈中电流为顺时针方向，且正从副线圈中取出，则电流的磁场减小，根据楞次定律，在副线圈中产生顺时针方向的感应电流．故A正确．
B、原线圈中电流为顺时针方向，正从副线圈中拔出铁芯，则磁通量减小，根据楞次定律在副线圈中产生顺时针方向的感应电流．故B正确．
C、原线圈通入顺时针方向电流，且将可变电阻器阻值调小，那么电流变大，则磁通量增加，根据楞次定律在副线圈中产生逆时针方向的感应电流．故C错误．
D、原线圈中电流为逆时针方向，电键S正断开时，磁通量减小，根据楞次定律在副线圈中产生逆时针方向的感应电流．故D错误．
