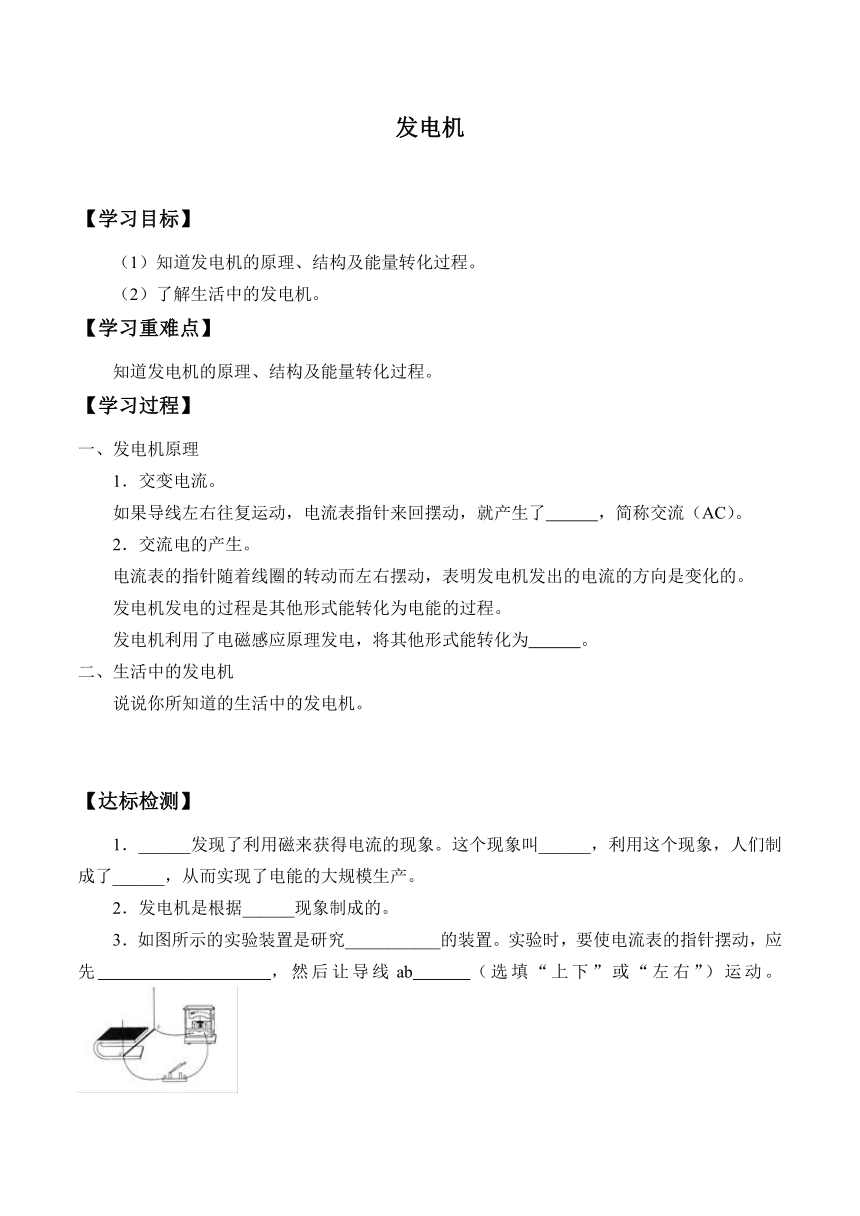

发电机
【学习目标】
（1）知道发电机的原理、结构及能量转化过程。
（2）了解生活中的发电机。
【学习重难点】
知道发电机的原理、结构及能量转化过程。
【学习过程】
一、发电机原理
1．交变电流。
如果导线左右往复运动，电流表指针来回摆动，就产生了 ，简称交流（AC）。
2．交流电的产生。
电流表的指针随着线圈的转动而左右摆动，表明发电机发出的电流的方向是变化的。
发电机发电的过程是其他形式能转化为电能的过程。
发电机利用了电磁感应原理发电，将其他形式能转化为 。
二、生活中的发电机
说说你所知道的生活中的发电机。
【达标检测】
1．______发现了利用磁来获得电流的现象。这个现象叫______，利用这个现象，人们制成了______，从而实现了电能的大规模生产。
2．发电机是根据______现象制成的。
3．如图所示的实验装置是研究___________的装置。实验时，要使电流表的指针摆动，应先 ，然后让导线ab （选填“上下”或“左右”）运动。
4．依据图示的现象为原理可以制成 机。
5．下列关于电磁感应现象的说法中，正确的是（ ）
A．电磁感应现象是英国物理学家法拉第发现的
B．导体在磁场中运动时就会产生感应电流
C．感应电流的方向跟导体运动方向和磁感线方向有关
D．电磁起重机是利用电磁感应现象制成的
6．在下面四个实验装置中，能说明发电机工作原理的是（ ）
7．如图是动圈式麦克风的结构示意图。当你对着它说话或唱歌时，人声带由于 而产生的声音，通过 传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，线圈的这种运动能产生随着声音变化而变化的 ，线圈在运动中能量的转化情况是 。
8．如图在将磁铁插入铜质漆包线绕制的线圈的过程中，电流表的指针会摆动。这个现象所反映的物理原理，在下列电气设备中得到应用的是（ ）
A．电磁起重机 B．发电机 C．电动机 D．电磁继电器
9．如图是有关电与磁实验的装置图，其中用来研究电磁感应的是（ ）
10．在下列情况中，导体中一定能产生感应电流的是（ ）
A．导体在磁场中静止时
B．导体在磁场中做切割磁感线运动时
C．闭合电路的部分导体在磁场中运动时
D．闭合电路的部分导体在磁场中做切割磁感线运动时
11．关于发电机，下列说法正确的是（ ）
A．发电机是根据电磁感应现象制成的，是将电能转化为机械能的装置
B．发电机是根据电流的磁效应制成的，是将机械能转化为电能的装置
C．发电机产生的感应电流的方向跟线圈转动方向有关，跟磁感线方向无关
D．发电机产生的感应电流的方向跟线圈转动方向有关，跟磁感线方向也有关
12．如图所示的四幅实验图，下列表述中正确的是（ ）
A．图（甲）是研究电磁铁磁性强弱与电流大小关系
B．图（乙）是演示电磁感应现象
C．图（丙）是研究磁场对电流的作用
D．图（丁）是研究电流的磁场
