人教物理八年级上册4.4 光的折射(共28张PPT)

(共28张PPT)
第四节
光的折射
露珠中的花朵
奇异的“倒彩虹”景观
加水

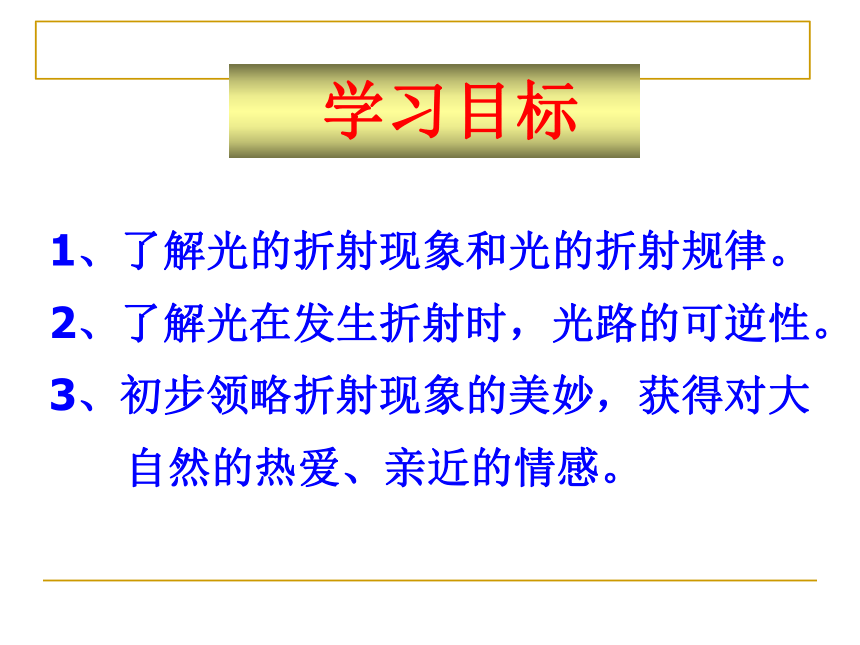

1、了解光的折射现象和光的折射规律。
2、了解光在发生折射时，光路的可逆性。
3、初步领略折射现象的美妙，获得对大
自然的热爱、亲近的情感。
学习目标

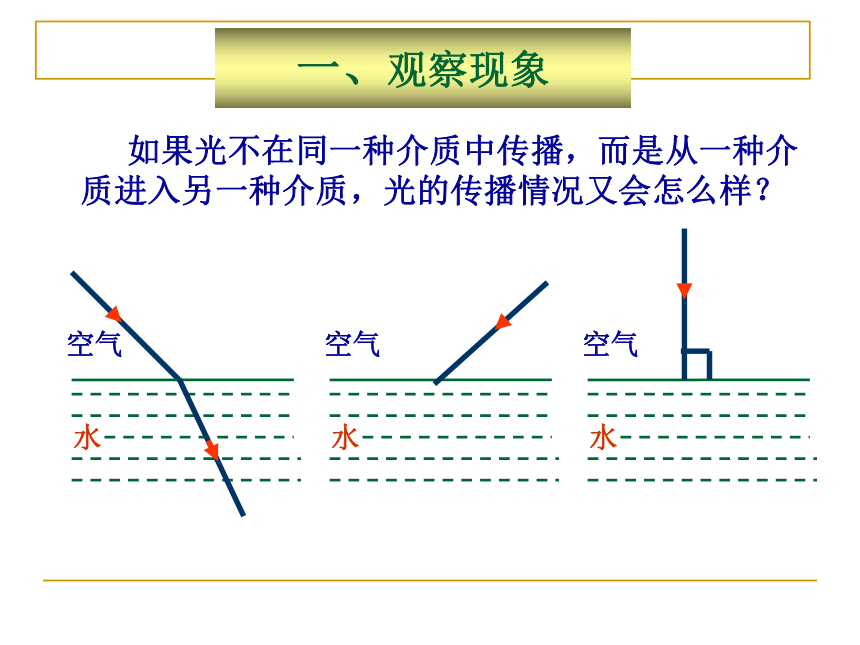

如果光不在同一种介质中传播，而是从一种介质进入另一种介质，光的传播情况又会怎么样？
一、观察现象

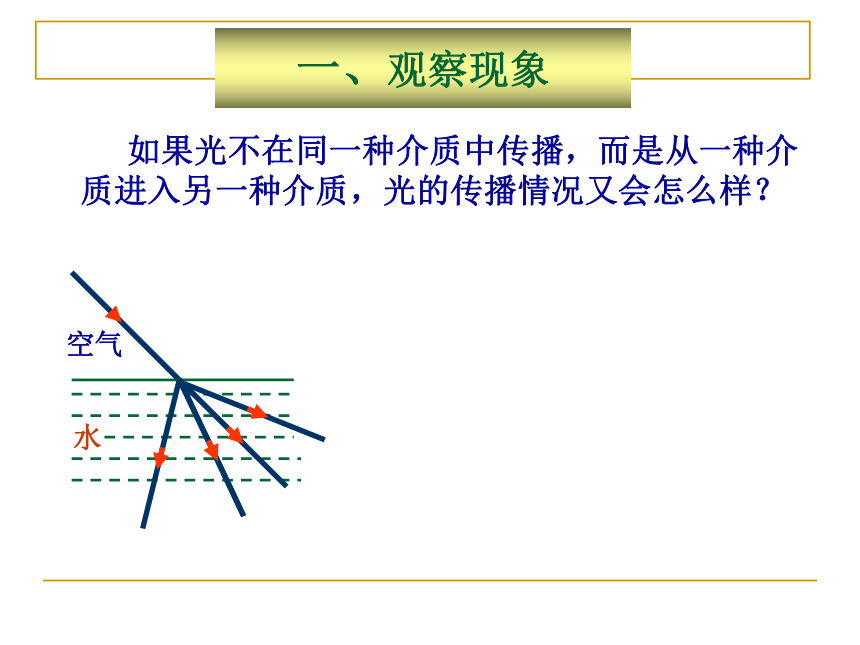

如果光不在同一种介质中传播，而是从一种介质进入另一种介质，光的传播情况又会怎么样？
一、观察现象
入射光线
光的折射
折射光线
入射角
折射角
法
线
入射点
0
界
面
玻璃
空气
在小组长的带领下，利用手中的器材进行探究总结光的折射规律
二、总结规律
α
入射角
α
入射角
β
折射角
β
折射角
◇光的折射规律:
1.折射光线、入射光线、
法线在
同一平面;
2.折射光线、入射光线分居在法线
两侧;
3
.
当光从空气斜射入水或玻璃等其它
介质时，折射光线将靠近法线，此时
折射角小于入射角。
4.当光线垂直射向介质表面时，传播
方向不改变。
5.在折射时，光路是可逆的。
小结
小于
1、如图所示为光线从空气斜射入水中的光路图，其中正确的是（
）
D
三、知识巩固
2、一束光射向一块玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
空气
空气
光怎样传播
？
玻璃砖
四、解释现象
看起来浅的池水，实际上比你以为的要深，可能会使你惊慌失措而发生危险！
看起来不过齐腰深的池水，不会游泳的人可千万不可冒失下去！！！
楼房是变高
还是变矮
下列光现象中哪些是由于光的折射形成的？
五、识别生活的光现象
１、有一光线斜射入水
中，下图中折射光线正确的
是（
）。
A
B
C
D
１、有一光线斜射入水
中，下图中折射光线正确的
是（
）。
A
B
C
D
2、一束光线从空气中射入
水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。
2、一束光线从空气中射入
水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。
3、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知反射光线与折射光线
的夹角85°，折射角为（　　).
Ａ、15°
B、35°
　　　　　　　　　　　　　　　　　　　　　　　　　　
　Ｃ、45　
D、60°
