人教物理八年级上册4.2 光的反射(共21张PPT)

(共21张PPT)
第四章
光现象
第二节
光的反射定律
光的反射：

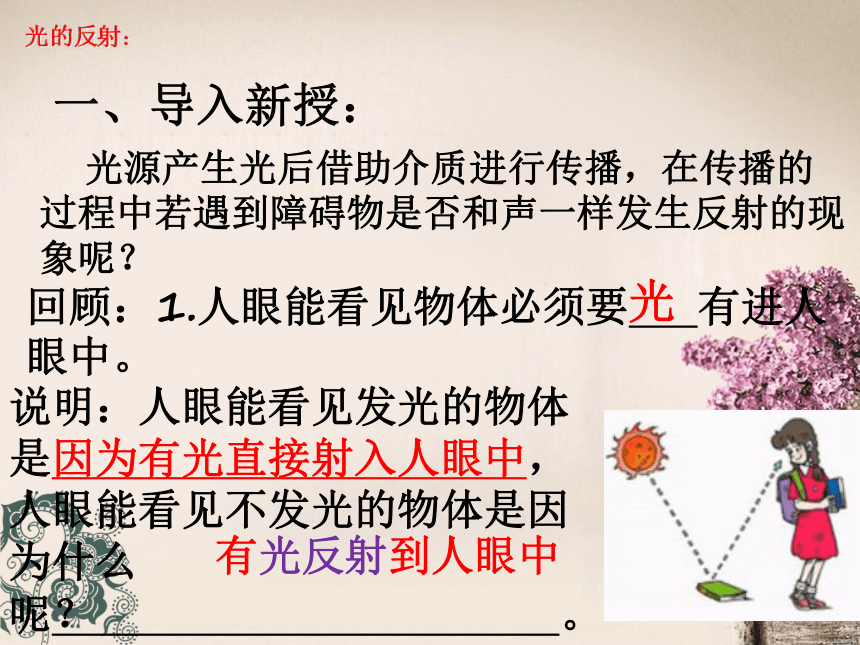

一、导入新授：
光源产生光后借助介质进行传播，在传播的过程中若遇到障碍物是否和声一样发生反射的现象呢？
回顾：1.人眼能看见物体必须要
有进人眼中。
光
说明：人眼能看见发光的物体是因为有光直接射入人眼中，人眼能看见不发光的物体是因为什么呢？
。
有光反射到人眼中

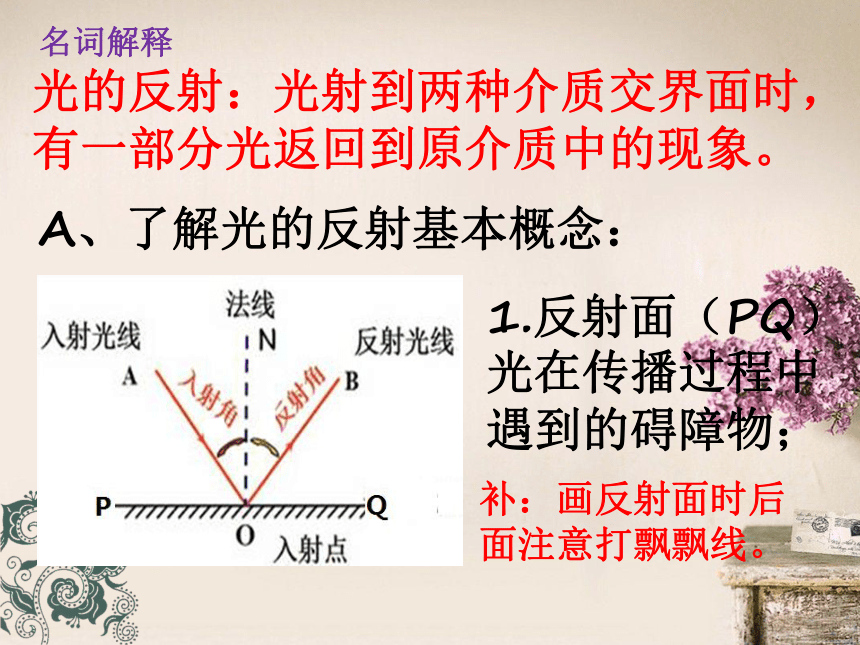

光的反射：光射到两种介质交界面时，有一部分光返回到原介质中的现象。
A、了解光的反射基本概念：
1.反射面（PQ）光在传播过程中遇到的碍障物；
补：画反射面时后面注意打飘飘线。
名词解释

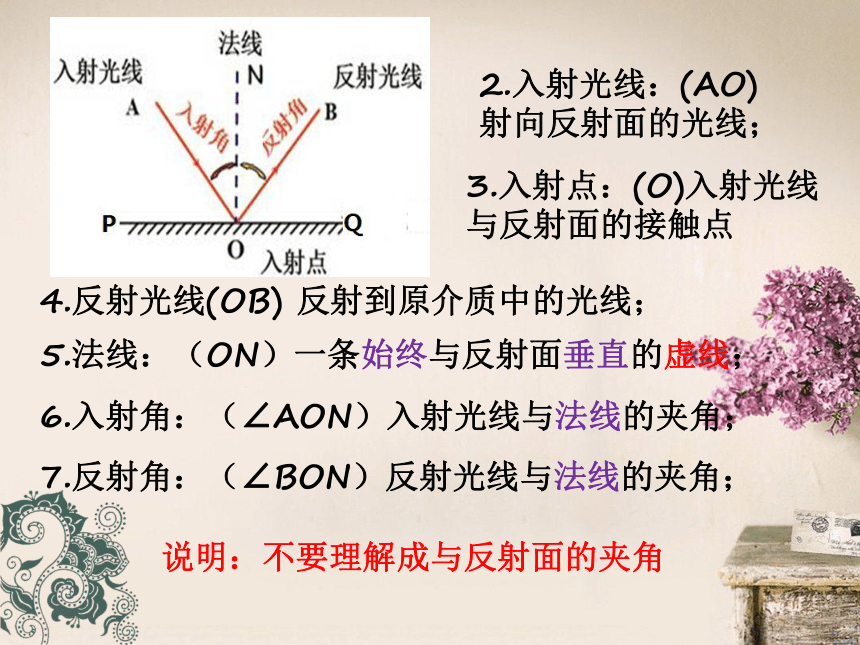

2.入射光线：(AO)射向反射面的光线；
4.反射光线(OB)
反射到原介质中的光线；
5.法线：（ON）一条始终与反射面垂直的虚线；
3.入射点：(O)入射光线与反射面的接触点
6.入射角：（∠AON）入射光线与法线的夹角；
7.反射角：（∠BON）反射光线与法线的夹角；
说明：不要理解成与反射面的夹角
B、实验：探究光的反射定律
补、实验器材：平面镜、激光笔、可绕ON转动的硬纸板（有角度刻度）
1、提出问题：光的反射遵循什么定律？
2、猜想假设：反射角等于入射角（不等于）
首先：进行角度探究
探究：反射角与入射角的关系
4、多次改变入射光线角度，观察反射光线径迹与角度大小，记录到表格中。
3、实验步骤：①让一束光贴着纸板以70o入射角射到入射点，经平面镜反射，观察反射光线径迹和角度。

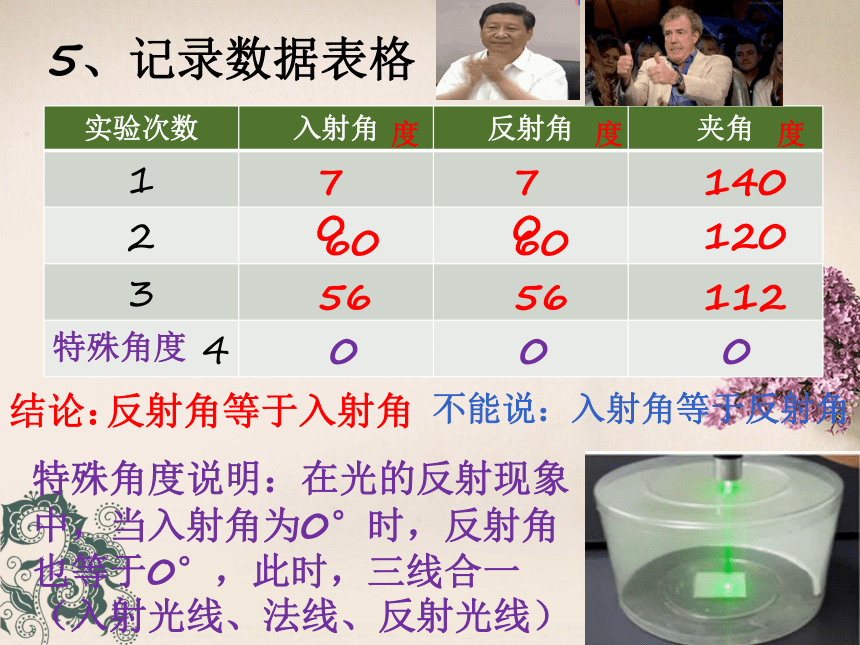

5、记录数据表格
70
度
度
度
70
140
60
60
120
56
56
112
特殊角度
结论：
0
0
0
特殊角度说明：在光的反射现象中，当入射角为0°时，反射角也等于0°，此时，三线合一（入射光线、法线、反射光线）
反射角等于入射角
不能说：入射角等于反射角
实验次数
入射角
反射角
夹角
1
2
3
4
再次：探究光线的位置
探究：反射光线与入射光线的位置关系
结论：
1.观察光的反射现象：总结反射光线与入射光线的位置关系？
反射光线与入射光线分居在法线两侧
2.观察光的反射现象，将右侧纸板向上翻折，出现什么现象？
看不到反射光线
结论：
反射光线、入射光线、法线在同一平面内。
光的反射定律：在光的反射现象中
反射角等于入射角
反射光线、入射光线、法线在同一平面内；
三线共面
反射光线、入射光线分居在法线的两侧；
两线分居
两角相等
知识反馈：
1.一束入射光线与反射面成30
°的角，经反射面反射后，此时入射角
度，反射角
度，反射光线与射光线夹角
度。
60
60
120
2.请用笔试将此光跑图补充完整，并标出反射角的度数。
60°
3.完成光路，并标出入射角大小
4.如图，表示光在物体表面的反射情况，图中
是反射光线，
是入射光线，
是法线，是
反射角，是
入射角，反射角
入射角。
OB
AO
ON
∠3
∠2
=
最后：探究光路的可逆
若将激光笔沿原来反射光线角度射入，将发现，现在反射光线与
重合。
原来的入射光线完全
结论：在光的反射现象中，光路是可逆的
如图所示，说明在光发生反射时，光路是
的
可逆
D、两种形式光的反射
1.镜面反射
2.漫反射
1.镜面反射
遵循反射定律
2.漫反射
也遵循反射定律
补充说明：镜面反射与漫反射处决于反射面的光滑程度，但两种反射都遵循光的反射定律。
举例：关于镜面反射与漫反射：
4.我们从各个角度都可以看到这个物体，物体表面发生了
反射。
1.抛光的金属表面。
2.平静的湖面。
3.电影屏幕。
漫反射
5.晚上在桌面上铺一张白纸，白纸上放一面镜子，和手电筒照射，分析？
练习：晚上，小明在桌面上铺一张白纸，把一小块平面镜放在白纸上，用手电筒正对着镜子和白纸照射，如图所示，下列分析正确的是（　　）
A．无论从哪个方向看，镜子和白纸一样亮
B．无论从哪个方向看，镜子始终比白纸亮C．正对着镜子和白纸看，应该是白纸比镜子亮
D．从侧面看，应该是白纸比镜子亮
D
5.晚上,迎着月光走与背着月光行走分析？
练习：雨后初晴的晚上，路面上有许多小水坑．当我们迎着月光行走时，发暗处是______；当背着月光行走时，发亮处是______。（均选填“水坑”或“路面”）
路面
路面
补充练习：
1.以相同的入射角，射到反射面上的入射光线有
条，每条入射光线对应的反射光线
有条。
无数
1
2.光路补全题
3.黑箱题（在方框内合适位置填上适当光学元件）
4.旋转题
一条光线垂直射到平面镜上，此时入射角和反射角各多大？
，若保持入射光线角度不变，将平面镜逆时针方向转动20度，则反射角为
度，夹角
度。
0
°
20
40
一条入射光线与法线的夹角为10
°
若保持入射光线角度不变，将平面镜顺时针方向转动20度，则入射角为
度，入射光线与反射光线的夹角
度。
30
60
一束太阳光与水平面成30
°角，若用平面镜将太阳光反射到竖直的井底，作出反射光线，求出镜子与水平面成多大角度？
60
°或120
°
