磁现象
磁场
第一节
　　你知道吗？美丽的极光的发生与地球的磁场有密切关系。

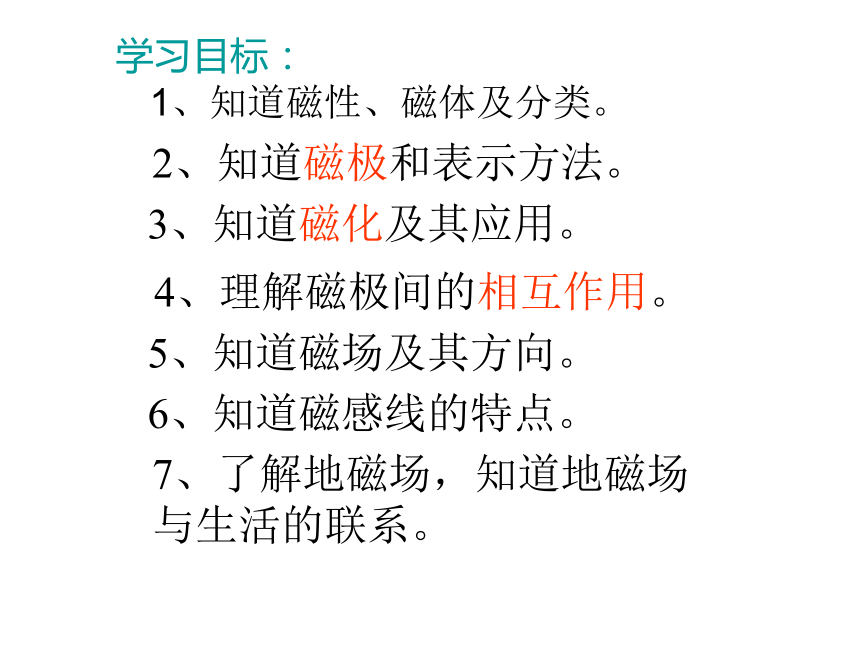

　　1、知道磁性、磁体及分类。
　　2、知道磁极和表示方法。
4、理解磁极间的相互作用。
3、知道磁化及其应用。
5、知道磁场及其方向。
　　学习目标：
6、知道磁感线的特点。
7、了解地磁场，知道地磁场与生活的联系。
一、磁现象

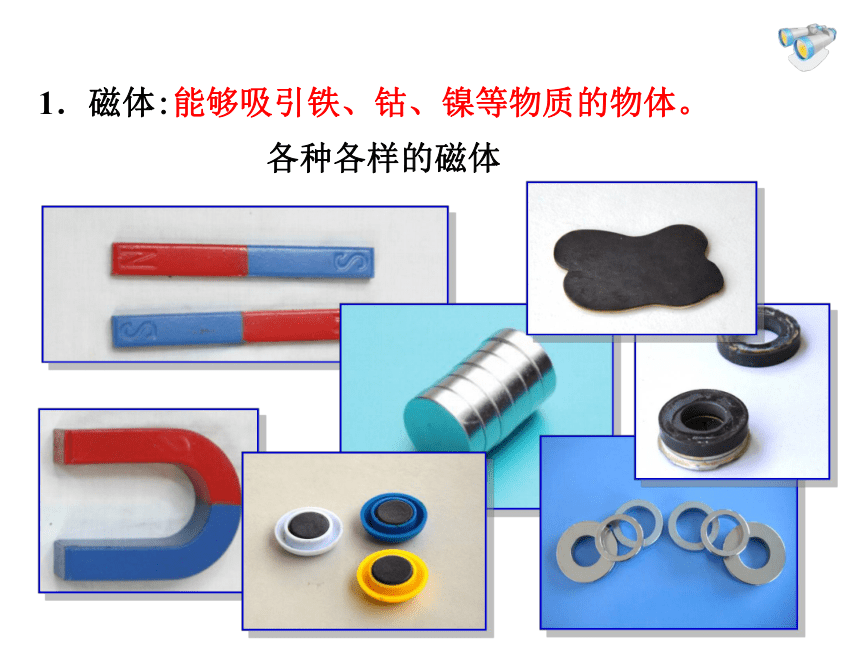

1．磁体:能够吸引铁、钴、镍等物质的物体。
各种各样的磁体

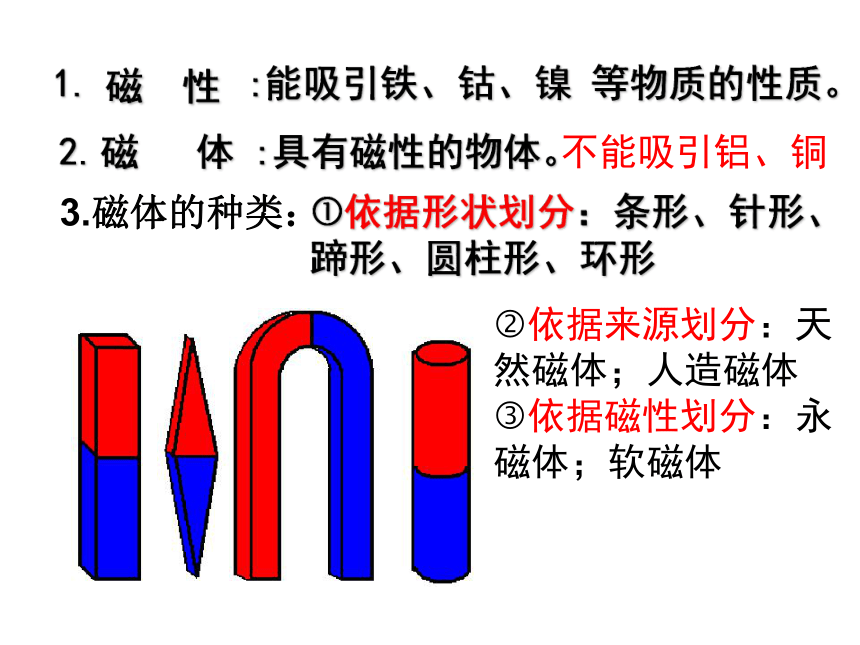

1.
:能吸引铁、钴、镍
等物质的性质。
2.
:具有磁性的物体。
磁
性
磁
体
?依据形状划分：条形、针形、蹄形、圆柱形、环形
不能吸引铝、铜
?依据来源划分：天然磁体；人造磁体
?依据磁性划分：永磁体；软磁体
3.磁体的种类：
　　2．磁体上吸引能力最强的两个部位叫磁极。
　　（每个磁体都有两个磁极）
　　能够自由转动的磁体，静止时指南的那个磁极叫南极或S极，指北的那个磁极叫北极或N极。
演示1
在实验室中的磁铁，N极一般涂成蓝色，S极一般涂成红色。

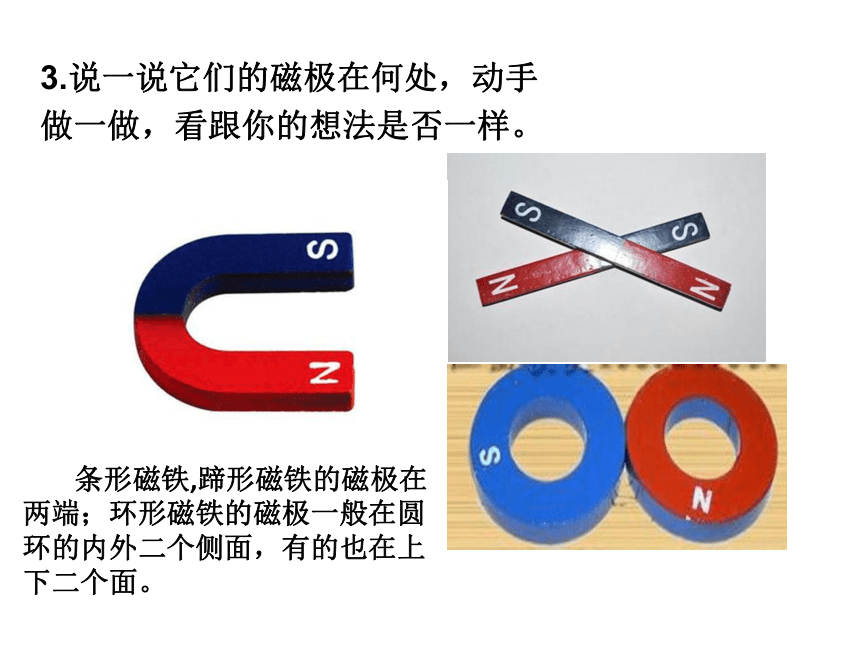

3.说一说它们的磁极在何处，动手
做一做，看跟你的想法是否一样。
条形磁铁,蹄形磁铁的磁极在两端；环形磁铁的磁极一般在圆环的内外二个侧面，有的也在上下二个面。

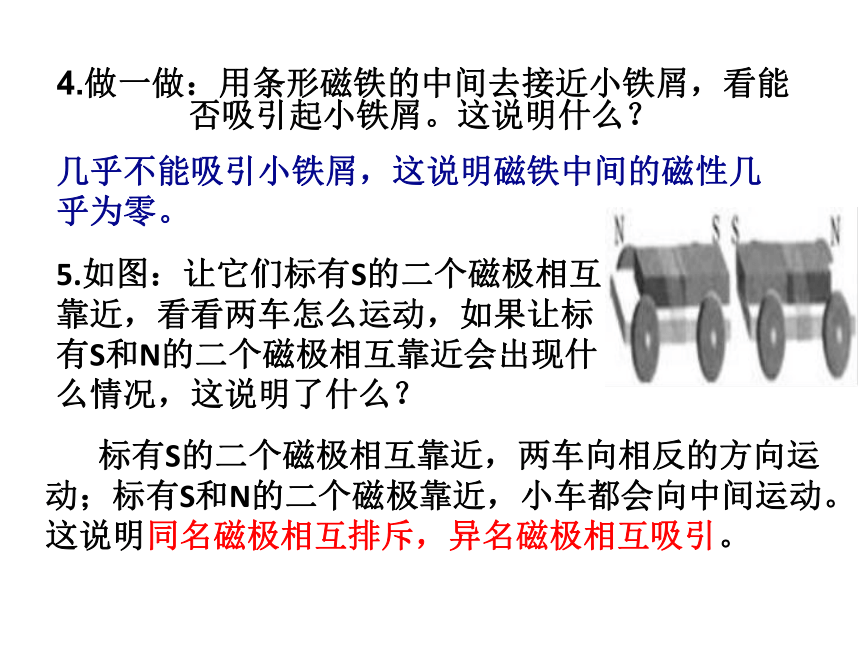

4.做一做：用条形磁铁的中间去接近小铁屑，看能否吸引起小铁屑。这说明什么？
几乎不能吸引小铁屑，这说明磁铁中间的磁性几乎为零。
5.如图：让它们标有S的二个磁极相互靠近，看看两车怎么运动，如果让标有S和N的二个磁极相互靠近会出现什么情况，这说明了什么？
标有S的二个磁极相互靠近，两车向相反的方向运动；标有S和N的二个磁极靠近，小车都会向中间运动。这说明同名磁极相互排斥，异名磁极相互吸引。

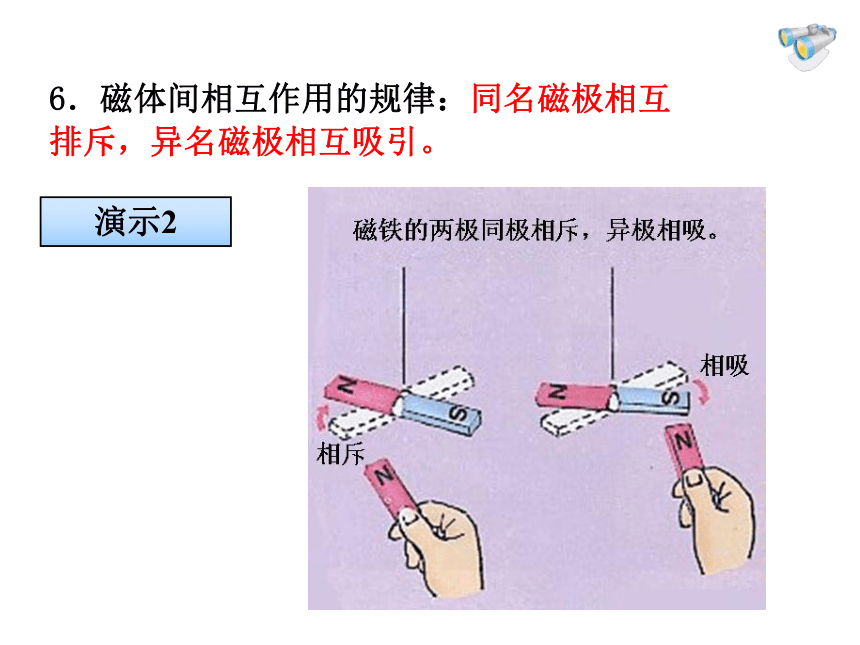

6．磁体间相互作用的规律：同名磁极相互
排斥，异名磁极相互吸引。
演示2

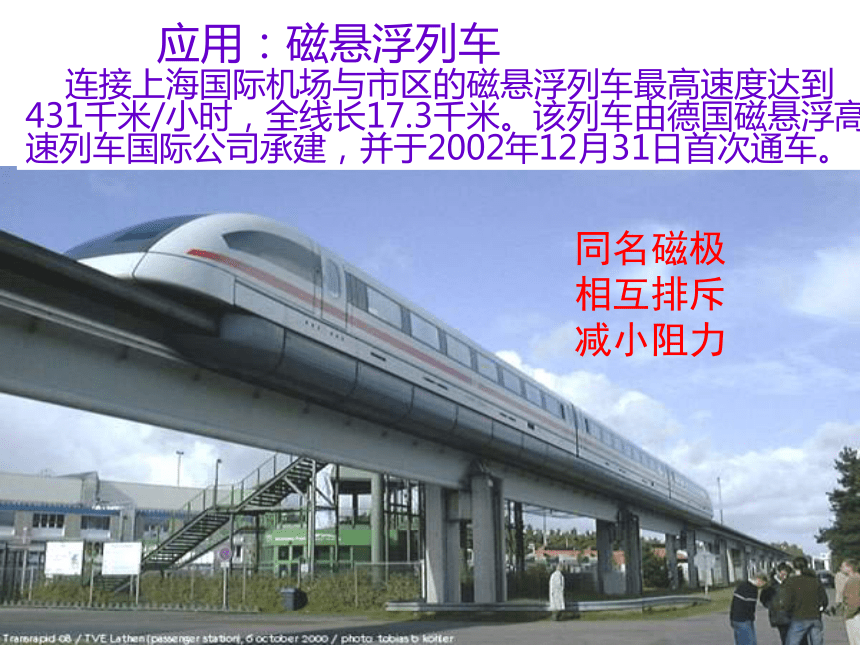

应用：磁悬浮列车
连接上海国际机场与市区的磁悬浮列车最高速度达到431千米/小时，全线长17.3千米。该列车由德国磁悬浮高速列车国际公司承建，并于2002年12月31日首次通车。
同名磁极相互排斥
减小阻力
磁现象在现代科技生产生活中的应用
计算机房的磁盘存储器
　　你还知道哪些？
磁现象在生活中的应用
　7．一些物体在磁体或电流的作用下会获得
磁性，这种现象叫做磁化。
演示3
磁体的磁性消失的现象叫退磁，也叫消磁。常见的消磁的方法：捶打、高温处理。
被磁化的物体如果是铁棒，获得的磁性会立即消失[软磁体]
被磁化的物体如果是钢棒，获得的磁性就会保持较长的时间（永磁体）
如果磁体被分割成两段或几段后，每一段磁体上是否仍然有N极和S极
每一段磁体上仍然有N极和S极
想一想：
把条形磁铁从中间断开为2段，那么2个断面再靠近时将
(
)。
A．相互吸引
B．相互排斥
C．没有相互作用
D．不知磁极无法
判断
A
即时练习
1．一根钢条接近小磁铁，小磁铁的N极被吸向钢条，这一现象说明钢条原来（
）
A．一定有磁性，接近磁极的一端是S极
B．一定有磁性，但不能确定它的极性
C．一定没有磁性
D．不一定有磁性
2.
A、B两根外形完全相同的钢条，不知道它们是否有磁性，将它们按下图所示放置，则（
）
A．若B吸引A，则B一定有磁性，A一定无磁性
B．若B吸引A，则它们都有磁性
C．若B不吸引A，则B一定无磁性
D．若B不吸引A，则A一定有磁性
D
C
　　彼此不接触的两个磁体，通过什么发生作用？
桌面上放一小磁针,用条形磁体绕小磁针转一圈,你观察到了什么?产生这种现象的原因是什么?
　　磁针受到了力的作用。
　　1．磁体周围存在一种看不见、摸不着的物质，称为磁场。
二、磁场
　　将磁针放到磁体附近，磁针指向发生偏转，说明什么？
　　力是物体对物体的作用，磁体和磁针没有接触，怎么会有力的作用呢？
思考
磁体周围存在磁场．
磁体间的作用就是通过磁场产生的．
磁场对放入其中的磁体产生力（磁力）的作用．
2.磁场的特点：
(1).看不见、摸不着；
(2).它是确实存在的；
(3).可以根据它对其他物体的作用来认识它。
　　将几个小磁针放在条形磁体周围的不同地方。
　　（1）磁针所指的方向相同吗？
　　（2）小磁针所受磁力的方向相同吗？
　　（3）这样的现象反映了磁场有什么性质？
　　2．物理学中把磁场对小磁针作用力的方向，即小磁针静止时北极所指的方向规定为该点的磁场方向。
实验1
　　在磁体周围放很多小磁针。
　　如果我们想知道磁体周围整个磁场的分布，要怎样做？
磁场方向的规定：小磁针静止时N极所指的方向就是该点的磁场方向。
1、不同位置小磁针的北极指向一般_____(相同/不同)，说明了什么？
不同
注意：与电流方向对比
　　在磁体上面放一块有机玻璃，玻璃上均匀地撒一些铁屑，轻敲玻璃，观察。
实验2
　　磁化后的铁屑就像一个个小磁针，在磁场的作用下，形象地显示出磁场的分布。
从铁屑在磁场中的排列情况看出,其分布好似许多条曲线.如果按小磁针N极所指的方向,在该处标上箭头,就可以形象地描述磁场了.
物理学中把这样的曲线叫做磁感线.
磁感线：在磁场中画一些带箭头的曲线，
表示磁场的大小和方向。
磁体外部的磁感线都是从磁体的N极出发，
回到S极。
磁感线布满磁体周围的整个空间
在磁体内部，磁感线的方向从S极到N极。
磁感线的疏密表示磁场的强弱。
磁体两端处磁感线最密，表示其
两极处磁性最强。
任何两条磁感线都不会相交。
磁场的强弱：
A＞C＞B
S
N
1、画出异名磁极之间的磁感线：
练习：
N
N
2、画出同名磁极之间的磁感线：
N
N
2、画出同名磁极之间的磁感线：
N
3、根据磁感线，标出磁体的N、S极及小磁针的N、S极。
N
N
S
N
3、根据磁感线，标出磁体的N、S极及小磁针的N、S极。
N
N
S
小磁针N极的指向和磁感线方向相同
4、根据小磁针的N、S极，在图中标出磁体的极性，并画出磁体周围的磁感线的分布。
S
N
在左图中请标出磁铁的磁感线方向和极性．在右图中，请标出磁体和磁针的极性
S
N
N
S
S
N
　　磁针受力转动是磁场作用的结果，那么指南针在世界各地都能够指南北又是谁的磁场在施加作用呢？
1．地球周围存在的磁场叫做地磁场。
2．研究表明地磁场的形状与条形磁体的磁场很相似。
三、地磁场
思考
　　地磁N极在地理的南极附近；
　　地磁S极在地理的北极附近。
　　地理两极与地磁两极相反，且并不完全重合。
3．地磁场特点
　　1．标出磁极的名称和A、B两点的磁场方向。
N
S
N
N
　　2．关于磁感线的说法正确的是
(??
)???
　　A．磁感线是由小铁屑形成的???
　　B．磁场中有许多曲线，这些曲线叫磁感线???
　　C．小磁针在磁感线上才受力，在两条磁感线之间不受力??
　　D．磁感线是人们为了形象地描述磁场的分布而假想出来的，实际并不存在
D
1、用细线悬挂一钢针，用一钢棒靠近钢针发现钢棒吸引钢针则：
A.只有钢针是磁体。
B.只有钢棒是磁体；
C.钢针和钢棒都是磁体，只是钢
针一端和钢棒一端是异名磁极；
D.以上三种都可能。（???
）
D
2、某物体的一端靠近静止的一根小磁针，当靠近
小磁针的N极和S极时都能吸引，则这物体的这端（
）
A可能是无磁性的
B可能是N极
C可能是S极
D一定有磁性
3、一根条形磁铁从中间切开，得到的是（???
）。
　A.一段只有N极，另一段只有S极
　B.两端都没有磁性的铁块
　C.两端都有N极和S极的磁铁
　D.原来的N极一端变成了S极，原来的S极一
端变成了N极
A
C
