第一节
家庭电路
人教2013课标版中学物理九年级第十九章
美丽的夜晚需要电！
我们的生活、学习、工作离不开电！
我们怎样才能安全地享受电能带来的便利呢？

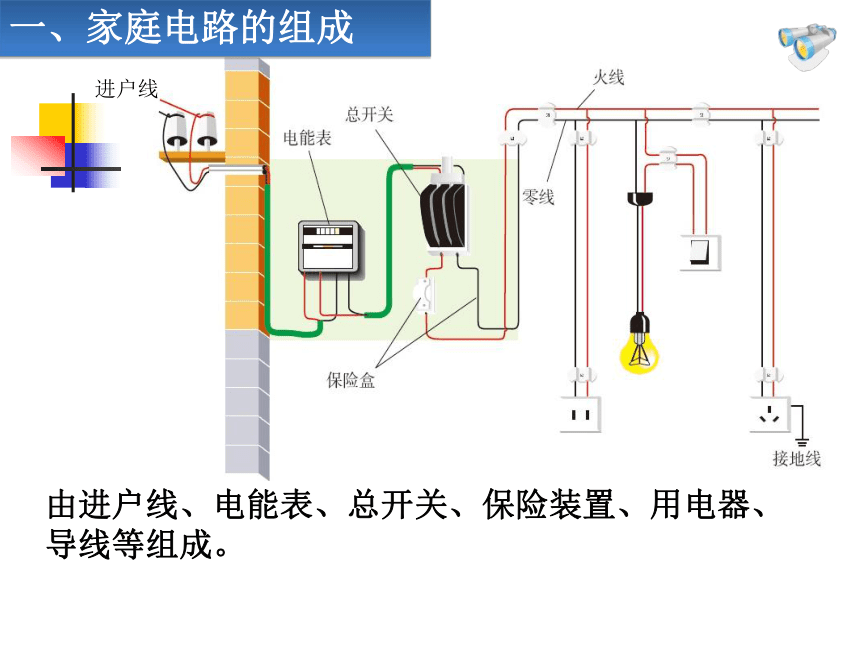

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
一、家庭电路的组成
进户线

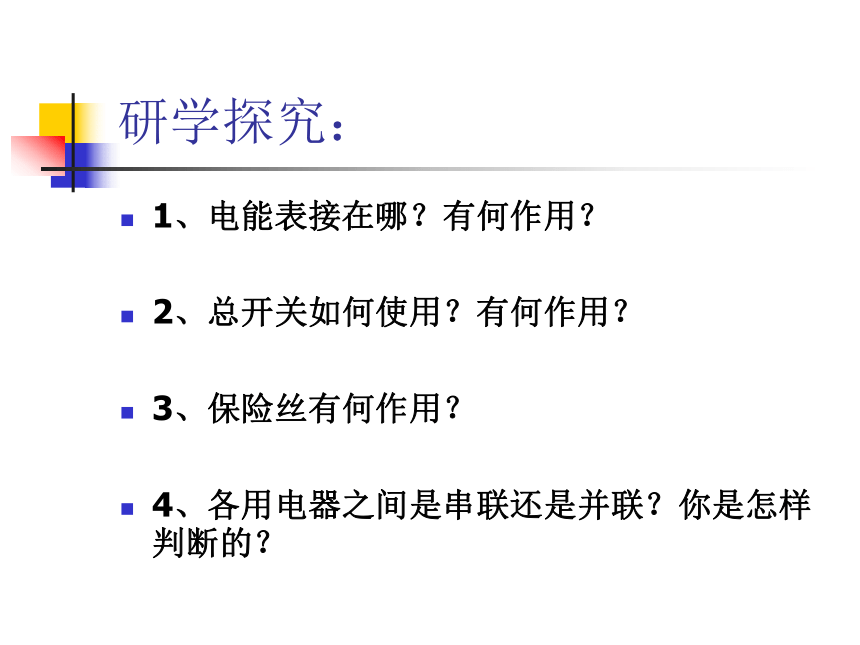

研学探究：
1、电能表接在哪？有何作用？
2、总开关如何使用？有何作用？
3、保险丝有何作用？
4、各用电器之间是串联还是并联？你是怎样判断的？

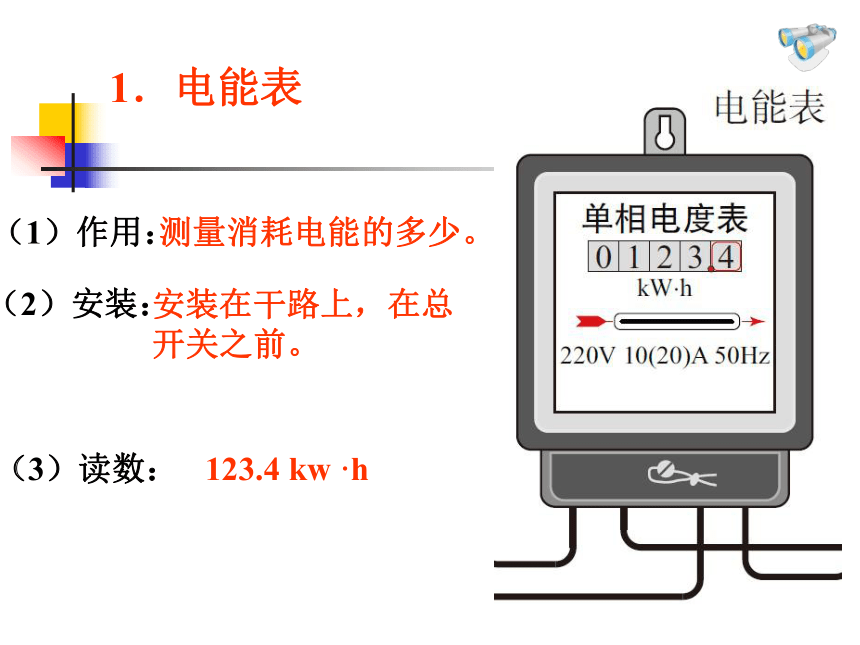

1．电能表
　（1）作用：
（2）安装：
测量消耗电能的多少。
安装在干路上，在总
开关之前。
　　123.4
kw
·h
（3）读数：
2．总开关
串联在干路中，控制整个电路的通与断。
工作原理:
当电路中有过大电流通过，保险丝熔断，自动切断电路，起到保险作用。
3、保险装置
（保险丝）
电灯：照明；与开关串联，与其他用电器并联。
插座：给不固定的用电器供电；与其他用电器并联。
4、电灯和插座
家庭电路供电线路示意图：
二、火线和零线
1．试电笔
　　辨别火线和零线。
　　（2）构造：
二、火线和零线
（1）作用：
　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法：
×
×
2．用电器与零线、火线的连接
火线
零线
。
。
○
开关接在零线和灯泡之间
开关接在火线和灯泡之间
　　控制用电器的开关要连接在火线和用电器之间。
接火线
接零线
接地
接用电器外壳
接法：左零右火上接地
三、三线插头和漏电保护器
用电器的金属外壳必须接地！
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
漏电保护器
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
请正确连接电路：
请正确连接电路：
课后作业：
1、完成课本P108“动手动脑学物理”。
2、在家长的看护下，断开某个空气开关，看看它控制哪部分电路？
让我们安全用电，享受电带给我们的美丽生活！
