第４节
越来越宽的信息之路
第二十一章
信息的传递
义务教育教科书
人教版
物理
九年级（全一册）
你用过的通信工具有哪些?你了解它们吗?
争先恐后
信息理论表明：
　　作为载体的电磁波，频率越高，相同时间内传输的信息就越多。

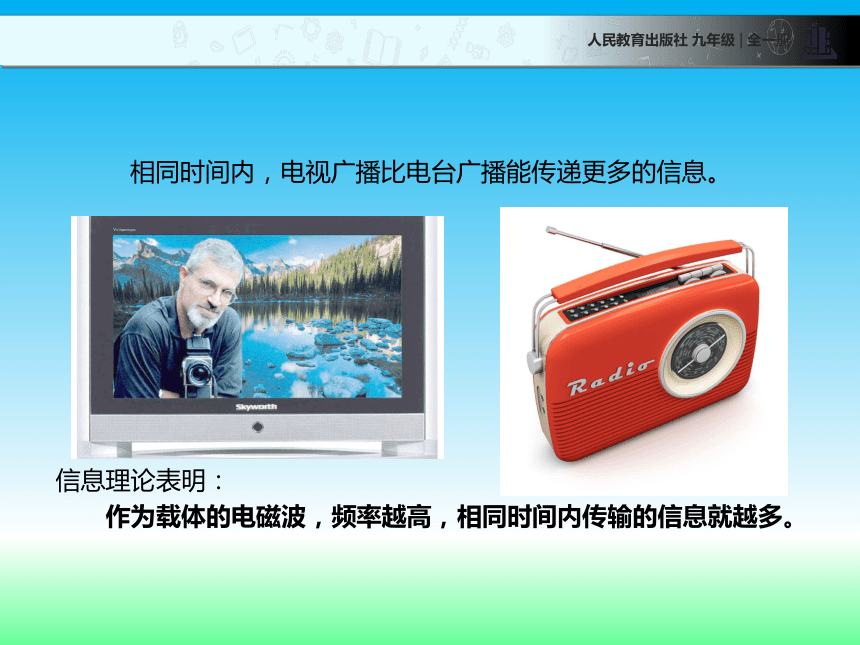

　　相同时间内，电视广播比电台广播能传递更多的信息。

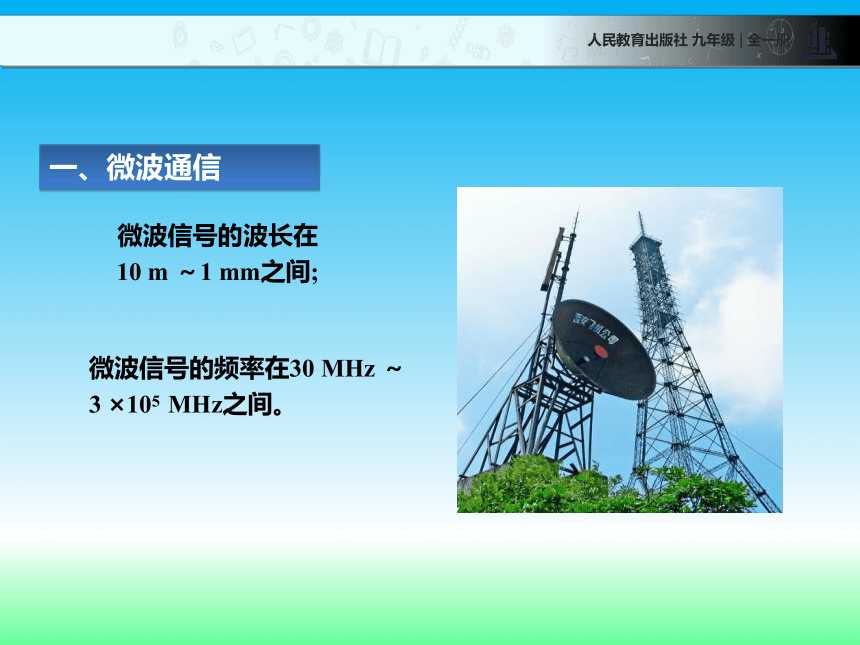

微波信号的波长在
10
m
～1
mm之间;
微波信号的频率在30
MHz
～3
×105
MHz之间。
一、微波通信
A
B

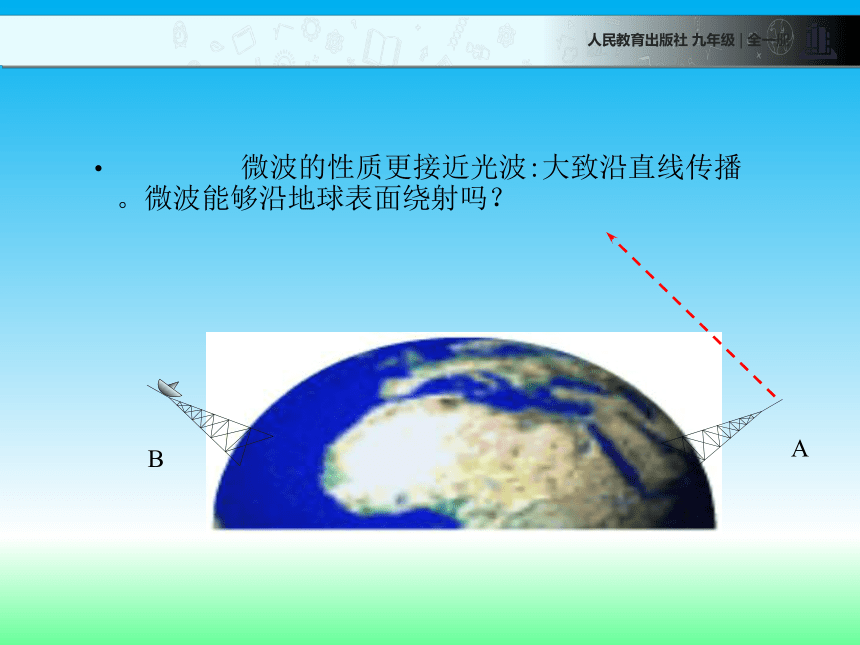

微波的性质更接近光波:大致沿直线传播。微波能够沿地球表面绕射吗？
发射
接收

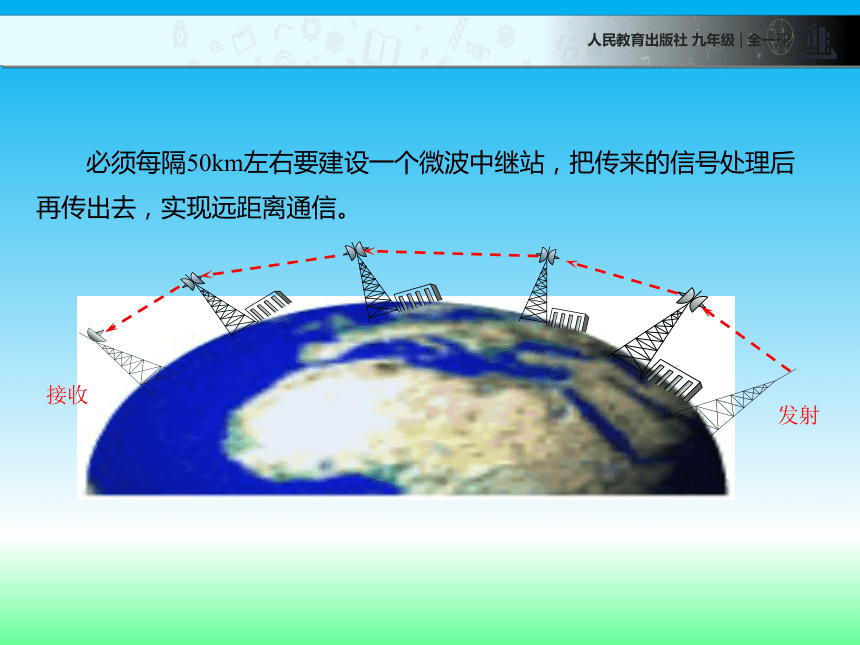

必须每隔50km左右要建设一个微波中继站，把传来的信号处理后
再传出去，实现远距离通信。

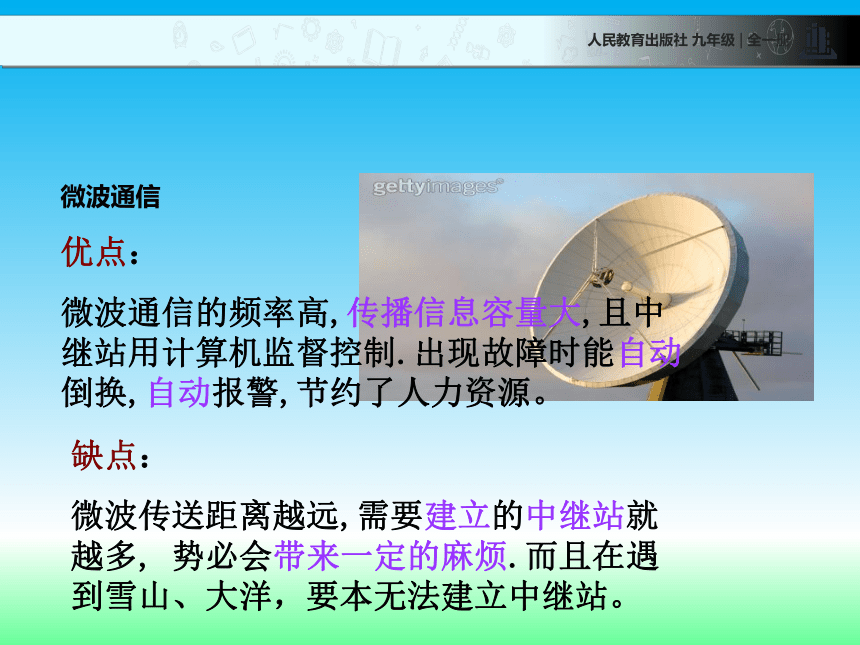

微波通信
优点：
微波通信的频率高,传播信息容量大,且中继站用计算机监督控制.出现故障时能自动倒换,自动报警,节约了人力资源。
缺点：
微波传送距离越远,需要建立的中继站就越多,
势必会带来一定的麻烦.而且在遇到雪山、大洋，要本无法建立中继站。
答案：
　　太远，不方便。
解决方案：
　　人造卫星通信

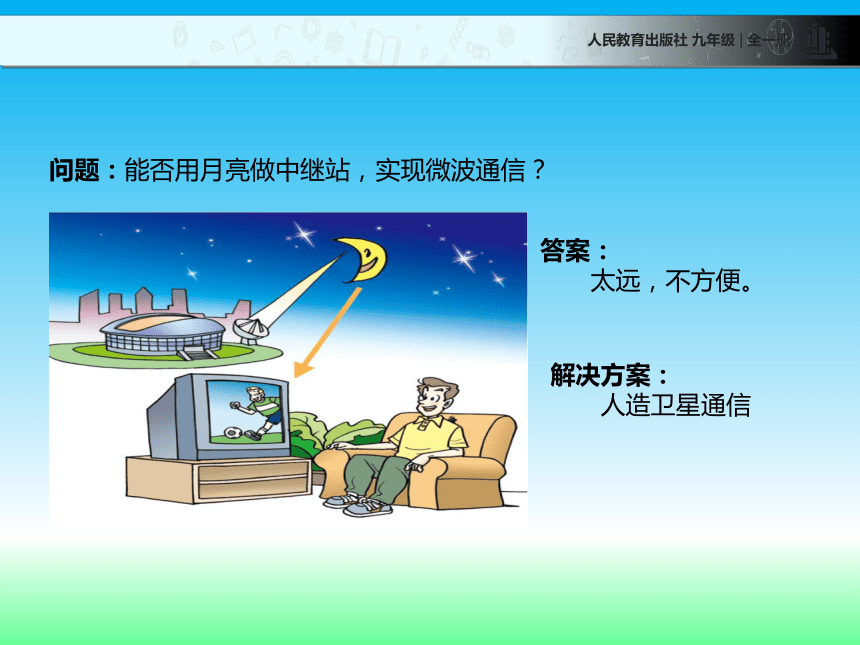

问题：能否用月亮做中继站，实现微波通信？

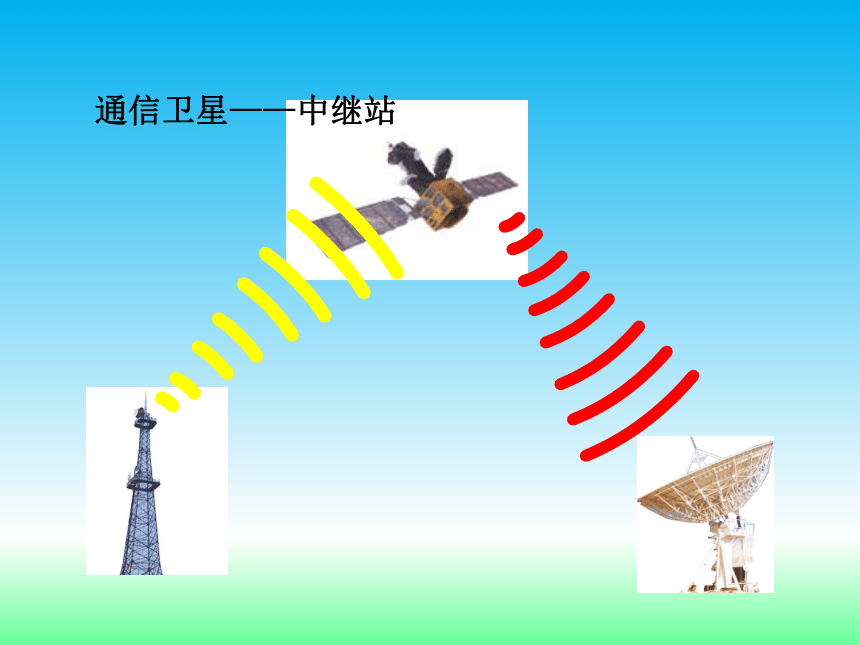

通信卫星——中继站
通信卫星大多相对地球“静止”——同步卫星
二、卫星通信
地球同步通信卫星
同步卫星绕地球转动的周期和地球自转的周期一样
用三颗同步卫星就可以实现全球通信
用碟形天线（大锅）接收来自卫星的信号
中国北斗卫星导航系统
　　光是比微波频率高得多的电磁波。
　　光通信的“高速公路”更宽广。
　　利用频率单一、方向高度集中的激光进行通信，效果很好。
三、光纤通信
光纤通讯技术是近几十年才发展起来的
1960年美国科学家梅曼制成了世界第一台红宝石激光器,它能产生频率单一、方向高度集中的光,称为激光。
1966年，华裔物理学家高锟首次利用无线电波导通信的原理，提出了低损耗（20
db/km）的光导纤维（简称光纤）的概念。
1970年，美国康宁公司首次研制成功损耗为20
db/km的石英光纤，它是一种理想的传输介质。
1970年，贝尔实验室研制成功室温下连续振荡的半导体激光器（LD）。从此，开始了光纤通信迅速发展的时代。
三、光纤通信
光沿着水流传播
实验演示——光可以沿着水流传播
三、光纤通信
光导纤维
光在光导纤维中的传播
三、光纤通信
光纤通信的优点：
（1）传输频带极宽，通信容量很大；
（2）光纤衰减小，无中继设备，传输距离远；
（3）频率稳定，信号传输质量高；
（4）光纤抗电磁干扰，保密性好。
三、光纤通信
计算机可以高速处理各种信息，把计算机联在一起，可以进行网络通信。
四、网络通信
　　通过因特网可以收发电子邮件，看到不断更新的新闻，查到所需的各种资料。
随着通信技术的发展，现在已经可以在很短的时间内传送越来越大的信息量，信息传送的速度甚至能够满足电视等活动画面的需要，我们已经可以轻松地在网上看电视了。
四、网络通信
电磁波频率越高，相同时间内传输的信息就越多。通信频率越来越高，信息之路越来越宽。
　　微波通信、卫星通信、光纤通信、网络通信。
1．信息理论表明：作为载体的电磁波，　　
越高，在相同时间内传输的　　
就越多．
2．电视广播的工作频率一般为30
MHz～3×105MHz，声音广播的工作频率一般为102
kHz～30MHz，由此可知在相同时间内　　
广播比　　
广播要传输更多的信息．
频率
信息
电视
声音
随堂练习
3．微波的频率在
MHz至　　
MHz之间的电磁波，微波的性质与　　更接近，大致也是沿　　
传播，微波　　
(选填“能”或“不能”)沿地球表面绕射，所以必须每隔　　
km左右要建设一个　
，把传来的信号处理后再传出去，实现远距离通信。
4．现代科学技术的发展，使人们实现了卫星通信之梦。卫星通信就是利用　　
做微波通信的中继站。
30
光波
直线
不能
50
中继站
通信卫星
5．在地球上空均匀配置　　颗　　
卫星，就覆盖了几
乎全部地球表面，从而实现了　　
6．下列关于地球同步卫星的说法中不正确的是(
)
A．同步卫星绕地球转动的周期和地球自转的周期一样
B．同步卫星可作为转播微波的中转站
C．同步卫星的速度与电磁波的传播速度相同
D．要使世界上任何一个地方的电视节目都可以传送到全世界，至少要有三颗同步卫星
3
同步卫星
c
