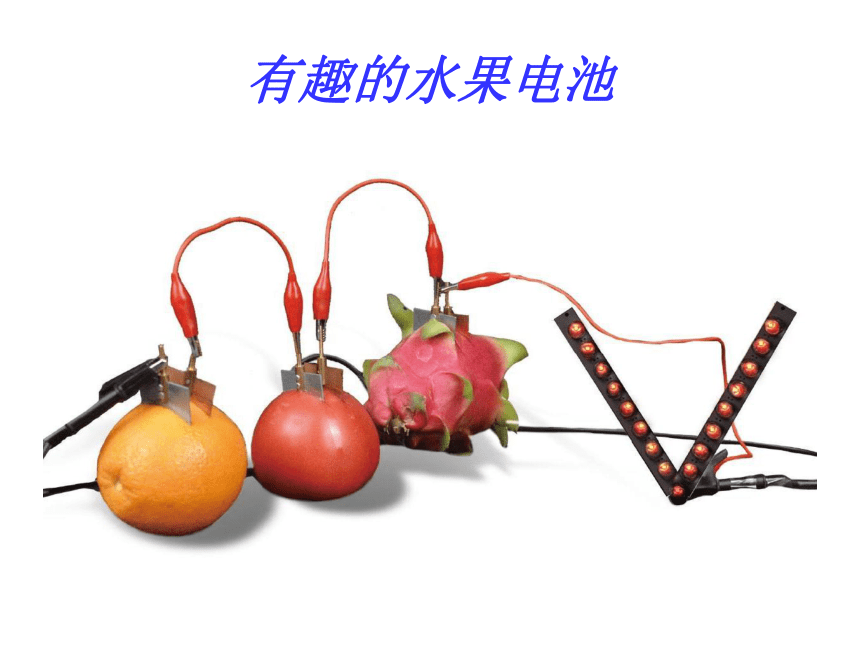

有趣的水果电池
第一节：电压
第十六章
电压
电阻

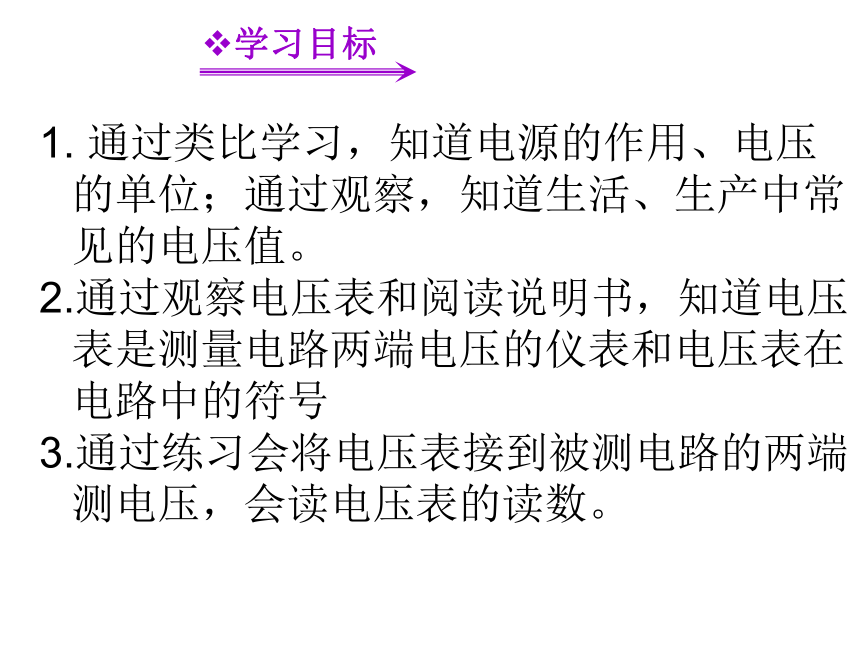

1.
通过类比学习，知道电源的作用、电压的单位；通过观察，知道生活、生产中常见的电压值。
2.通过观察电压表和阅读说明书，知道电压表是测量电路两端电压的仪表和电压表在电路中的符号
3.通过练习会将电压表接到被测电路的两端测电压，会读电压表的读数。
学习目标

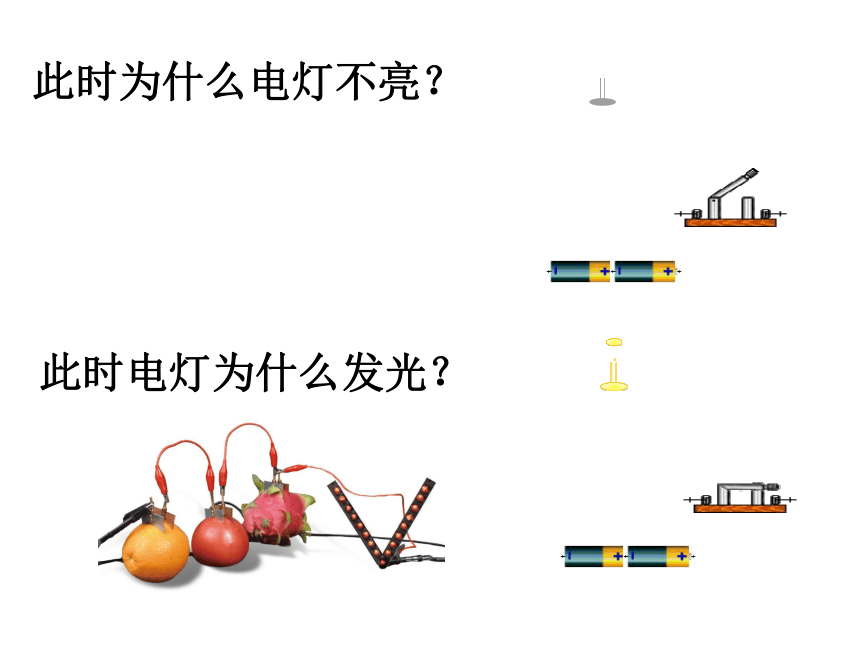

此时电灯为什么发光？
此时为什么电灯不亮？
金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？
是谁在推动电荷发生定向移动呢？
电源
电压
电流
提供
形成

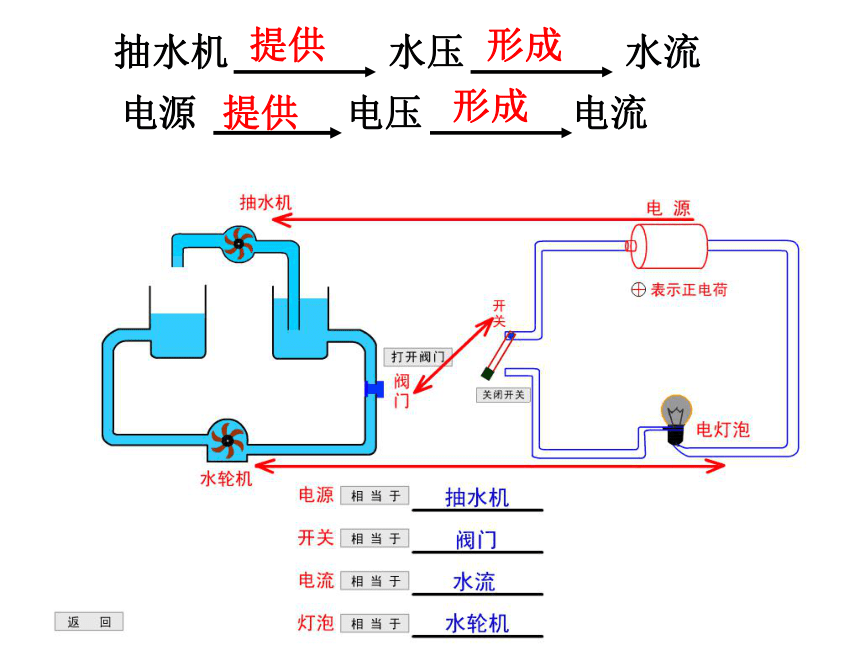

抽水机
水压
水流
提供
形成

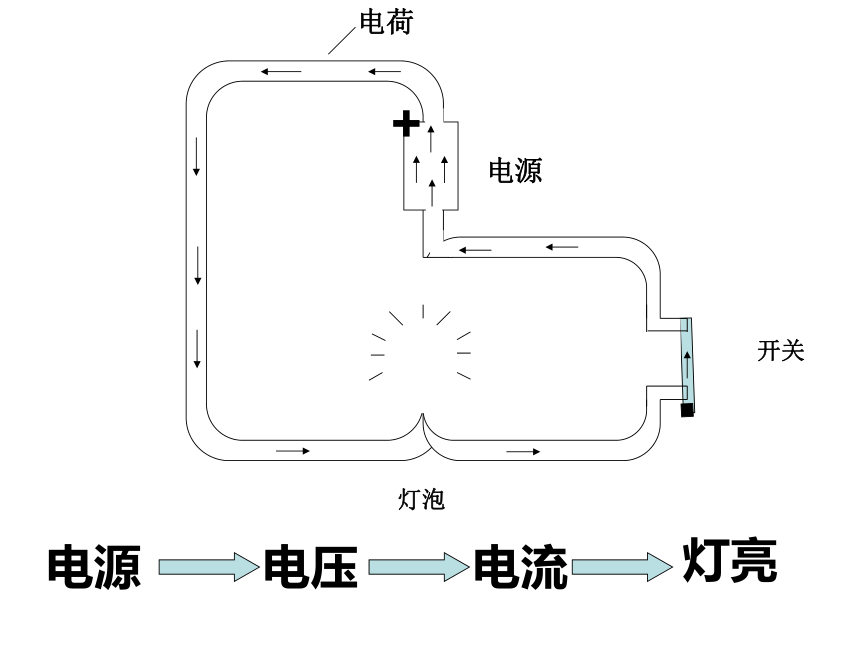

灯亮
电流
电压
电源
是谁在推动电荷发生定向移动呢？

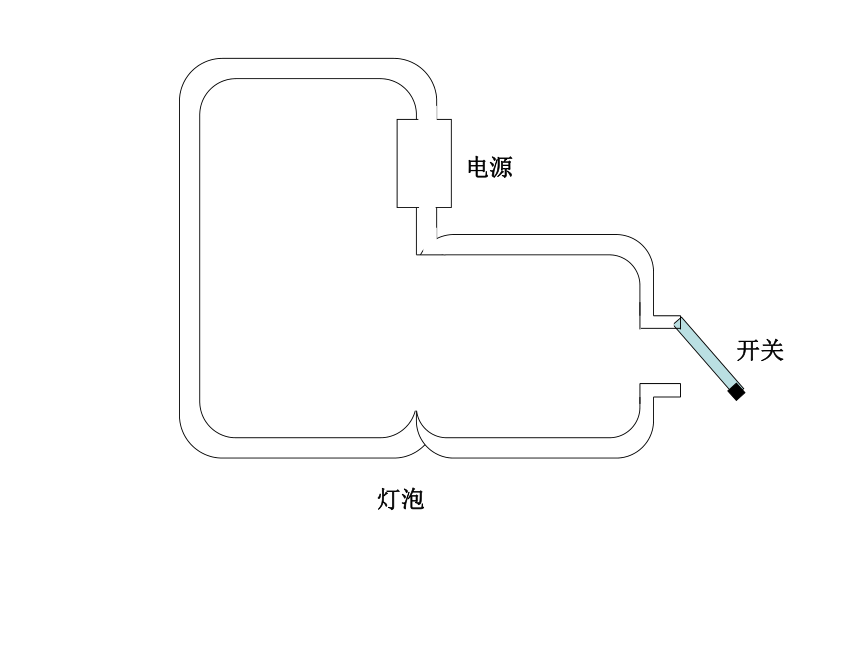

电路中在没有电源接入时，这些电荷并不能产生定向移动，不能形成电流。
当电路中接入电源时，导体中的自由电子便在电源推动作用下做定向移动，形成电流
。
电源是提供电压的装置.
一、电压（U）
2.国际单位:伏特(V)
常用单位：千伏(kV)
、毫伏（mV）
1
kV
=103V
1
mV
=10-3V
1.电压是形成电流的原因。
电源之父：伏特
伏特是意大利物理学家。1800年3月20日他宣布发明了伏打电堆，这对电学的研究具有划时代的意义,伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
铅蓄电池
2V
工业用电
380V
小资料
安全电压
≦36V
身边的电压值
产生闪电时的电压：104～109V
大型发电机：1.5×104V
高压电线的电压可以达到几万伏
电警棍的电压也能达到几万伏
会放电的鱼
电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200V以上的电压。
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V,有的甚至可达800V，足可以使人致命。因此有水中的“高压线”之称
。
3.记住：
一节干电池的电压
1.5
V
一节蓄电池的电压
2
V
对人体安全的电压
不高于36V
家庭电路的电压
220V
二、电压的测量——电压表
1.作用：测量电路两端的电压的仪表。
2.认识电压表：
1）符号
2）量程和分度值
3）读数：
3.电压表的使用方法
1）要并联在被测电路的两端；
2）必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出；
3）被测电压不要超过电压表的量程；
（事先不能估测出电压大小，用试触法）
4）可以直接连到电源的正、负极上，测出的示数是电源的电压。
电流表和电压表的异同点
电压表
电流表
1.并联接入待测电路两端
2.可以直接接在电源两极
3.对电流的阻碍作用极大
1.注意调零
2.电流从“+”进“-”出
3.被测电流电压值不能超出表的量程
1.串联接入待测电路中
2.不能直接接在电源两极
3.对电流的阻碍作用极小
说出你的收获与大家分享吧
小结归纳
　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。
　　2．电压表与被测用电器并联；电流从正接线柱流入，从负接线柱流出；被测电压不能超过电压表的最大测量值。
