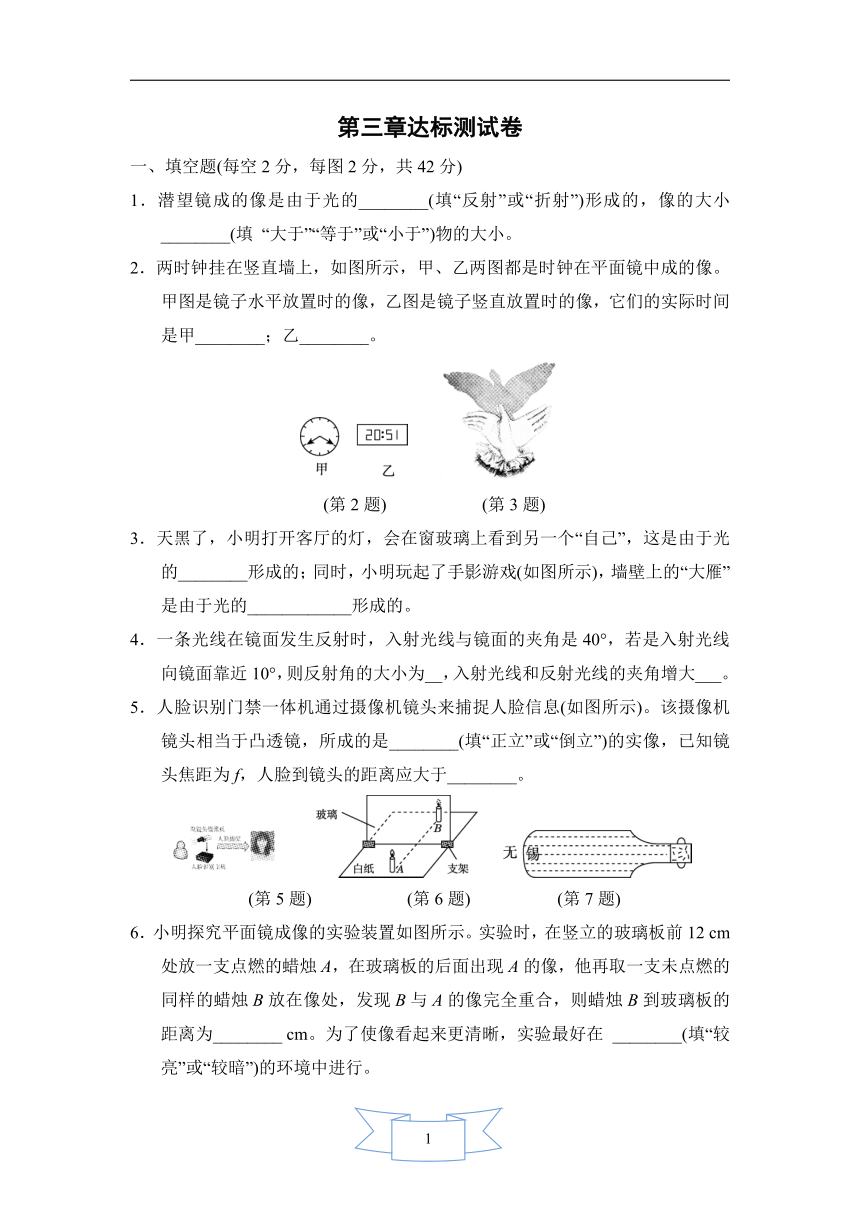

第三章达标测试卷
一、填空题(每空2分，每图2分，共42分)
1．潜望镜成的像是由于光的________(填“反射”或“折射”)形成的，像的大小________(填
“大于”“等于”或“小于”)物的大小。
2．两时钟挂在竖直墙上，如图所示，甲、乙两图都是时钟在平面镜中成的像。甲图是镜子水平放置时的像，乙图是镜子竖直放置时的像，它们的实际时间是甲________；乙________。
INCLUDEPICTURE"j-4.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\j-4.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"第三章卷3题手影.TIF"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\第三章卷3题手影.TIF"
\
MERGEFORMATINET
(第2题)　　　　　
(第3题)
3．天黑了，小明打开客厅的灯，会在窗玻璃上看到另一个“自己”，这是由于光的________形成的；同时，小明玩起了手影游戏(如图所示)，墙壁上的“大雁”是由于光的____________形成的。
4．一条光线在镜面发生反射时，入射光线与镜面的夹角是40°，若是入射光线向镜面靠近10°，则反射角的大小为__，入射光线和反射光线的夹角增大___。
5．人脸识别门禁一体机通过摄像机镜头来捕捉人脸信息(如图所示)。该摄像机镜头相当于凸透镜，所成的是________(填“正立”或“倒立”)的实像，已知镜头焦距为f，人脸到镜头的距离应大于________。
INCLUDEPICTURE"第三章卷3题.TIF"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\第三章卷3题.TIF"
\
MERGEFORMATINET
INCLUDEPICTURE"D31.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D31.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"D32+1.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D32+1.tif"
\
MERGEFORMATINET
(第5题)　　　
(第6题)　　
　
(第7题)
6．小明探究平面镜成像的实验装置如图所示。实验时，在竖立的玻璃板前12
cm处放一支点燃的蜡烛A，在玻璃板的后面出现A的像，他再取一支未点燃的同样的蜡烛B放在像处，发现B与A的像完全重合，则蜡烛B到玻璃板的距离为________
cm。为了使像看起来更清晰，实验最好在
________(填“较亮”或“较暗”)的环境中进行。

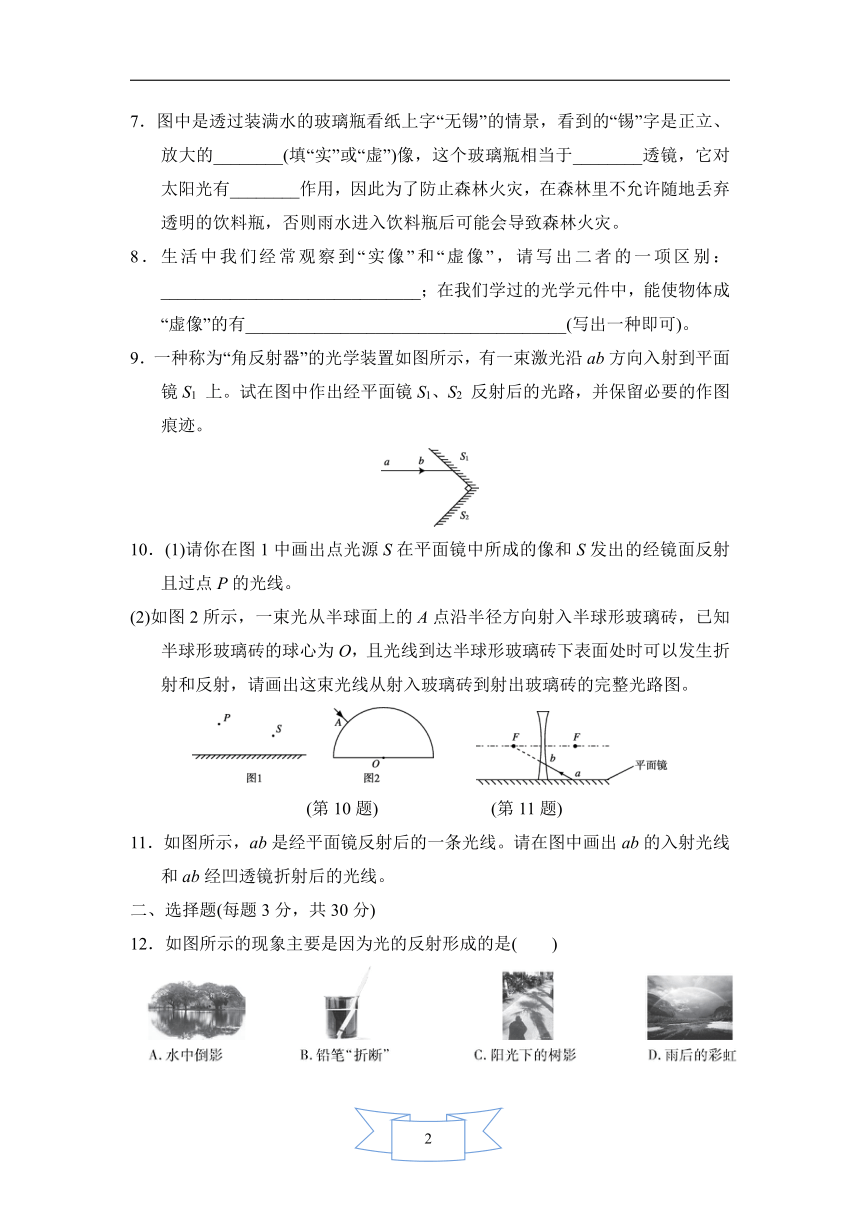

7．图中是透过装满水的玻璃瓶看纸上字“无锡”的情景，看到的“锡”字是正立、放大的________(填“实”或“虚”)像，这个玻璃瓶相当于________透镜，它对太阳光有________作用，因此为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，否则雨水进入饮料瓶后可能会导致森林火灾。
8．生活中我们经常观察到“实像”和“虚像”，请写出二者的一项区别：______________________________；在我们学过的光学元件中，能使物体成“虚像”的有_____________________________________(写出一种即可)。
9．一种称为“角反射器”的光学装置如图所示，有一束激光沿ab方向入射到平面镜S1
上。试在图中作出经平面镜S1、S2
反射后的光路，并保留必要的作图痕迹。
INCLUDEPICTURE"D37+.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D37+.tif"
\
MERGEFORMATINET
10．(1)请你在图1中画出点光源S在平面镜中所成的像和S发出的经镜面反射且过点P的光线。
(2)如图2所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射，请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。
INCLUDEPICTURE"D38+.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D38+.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"D39+.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D39+.tif"
\
MERGEFORMATINET
(第10题)　　　　　　
(第11题)
11．如图所示，ab是经平面镜反射后的一条光线。请在图中画出ab的入射光线和ab经凹透镜折射后的光线。
二、选择题(每题3分，共30分)
12．如图所示的现象主要是因为光的反射形成的是(　　)

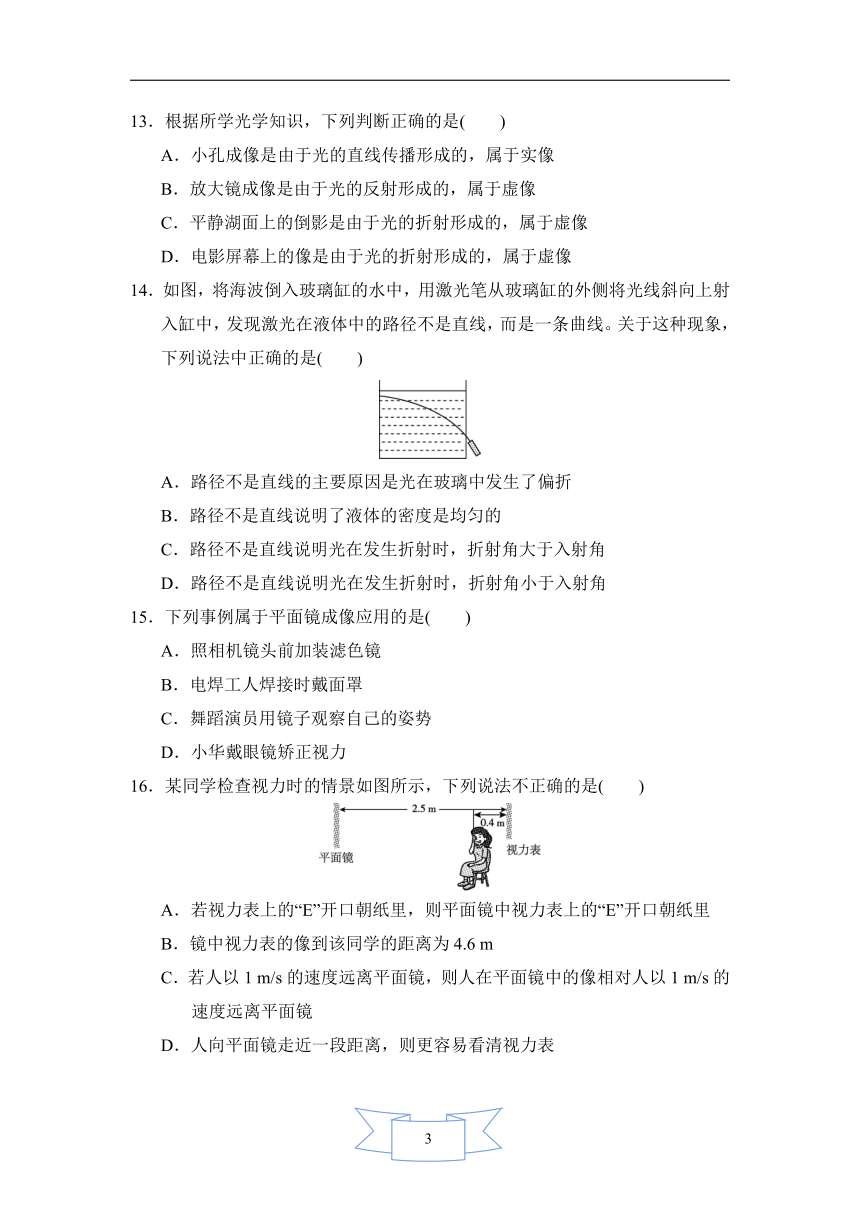

13．根据所学光学知识，下列判断正确的是(　　)
A．小孔成像是由于光的直线传播形成的，属于实像
B．放大镜成像是由于光的反射形成的，属于虚像
C．平静湖面上的倒影是由于光的折射形成的，属于虚像
D．电影屏幕上的像是由于光的折射形成的，属于虚像
14．如图，将海波倒入玻璃缸的水中，用激光笔从玻璃缸的外侧将光线斜向上射入缸中，发现激光在液体中的路径不是直线，而是一条曲线。关于这种现象，下列说法中正确的是(　　)
INCLUDEPICTURE"D33+.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D33+.tif"
\
MERGEFORMATINET
　
　　
A．路径不是直线的主要原因是光在玻璃中发生了偏折
B．路径不是直线说明了液体的密度是均匀的
C．路径不是直线说明光在发生折射时，折射角大于入射角
D．路径不是直线说明光在发生折射时，折射角小于入射角
15．下列事例属于平面镜成像应用的是(　　)
A．照相机镜头前加装滤色镜
B．电焊工人焊接时戴面罩
C．舞蹈演员用镜子观察自己的姿势
D．小华戴眼镜矫正视力
16．某同学检查视力时的情景如图所示，下列说法不正确的是(　　)
INCLUDEPICTURE"第三章卷13题.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\第三章卷13题.tif"
\
MERGEFORMATINET
A．若视力表上的“E”开口朝纸里，则平面镜中视力表上的“E”开口朝纸里
B．镜中视力表的像到该同学的距离为4.6
m
C．若人以1
m/s的速度远离平面镜，则人在平面镜中的像相对人以1
m/s的速度远离平面镜
D．人向平面镜走近一段距离，则更容易看清视力表

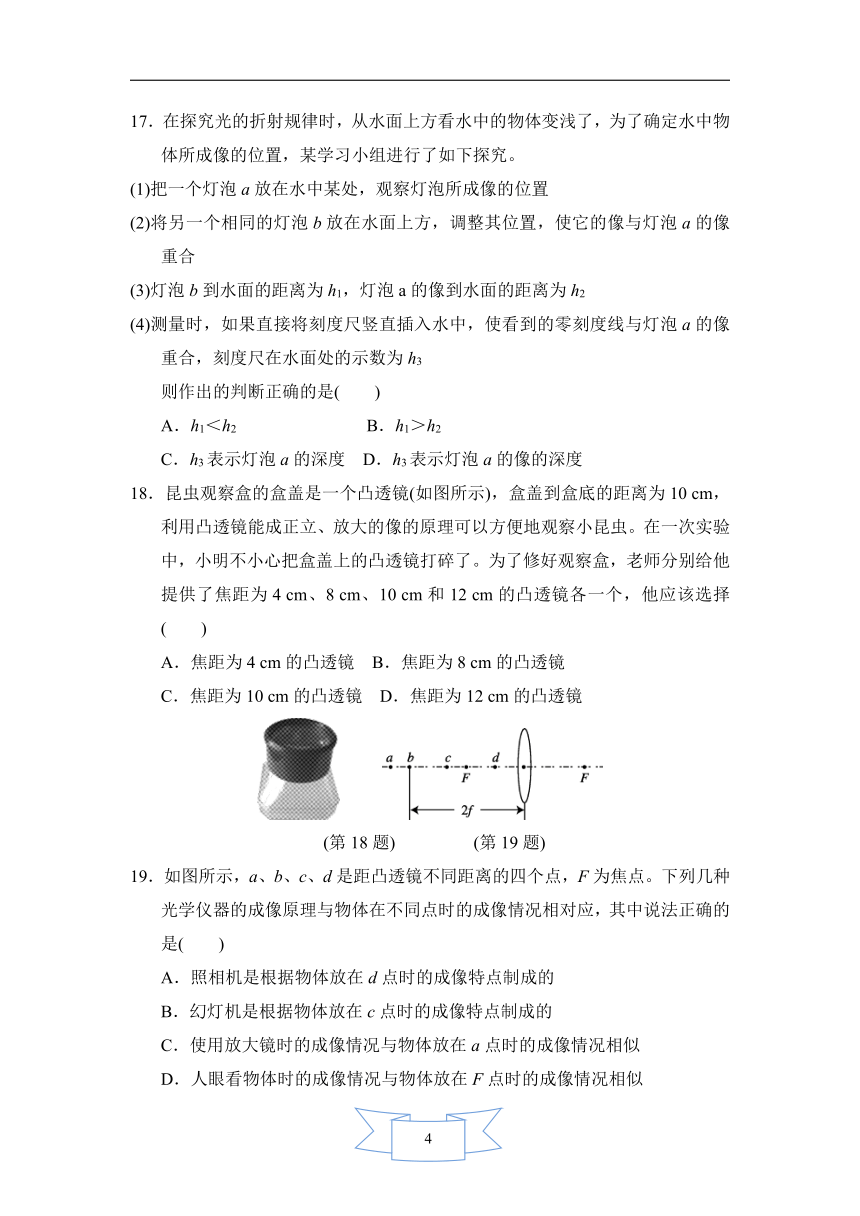

17．在探究光的折射规律时，从水面上方看水中的物体变浅了，为了确定水中物体所成像的位置，某学习小组进行了如下探究。
(1)把一个灯泡a放在水中某处，观察灯泡所成像的位置
(2)将另一个相同的灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合
(3)灯泡b到水面的距离为h1，灯泡a的像到水面的距离为h2
(4)测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，刻度尺在水面处的示数为h3
则作出的判断正确的是(　　)
A．h1＜h2
B．h1＞h2
C．h3表示灯泡a的深度
D．h3表示灯泡a的像的深度
18．昆虫观察盒的盒盖是一个凸透镜(如图所示)，盒盖到盒底的距离为10
cm，利用凸透镜能成正立、放大的像的原理可以方便地观察小昆虫。在一次实验中，小明不小心把盒盖上的凸透镜打碎了。为了修好观察盒，老师分别给他提供了焦距为4
cm、8
cm、10
cm和12
cm的凸透镜各一个，他应该选择(　　)
A．焦距为4
cm的凸透镜
B．焦距为8
cm的凸透镜
C．焦距为10
cm的凸透镜
D．焦距为12
cm的凸透镜
INCLUDEPICTURE"第三章卷15题.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\第三章卷15题.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"D36+.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D36+.tif"
\
MERGEFORMATINET
(第18题)　　　　
(第19题)
19．如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，其中说法正确的是(　　)
A．照相机是根据物体放在d点时的成像特点制成的
B．幻灯机是根据物体放在c点时的成像特点制成的
C．使用放大镜时的成像情况与物体放在a点时的成像情况相似
D．人眼看物体时的成像情况与物体放在F点时的成像情况相似

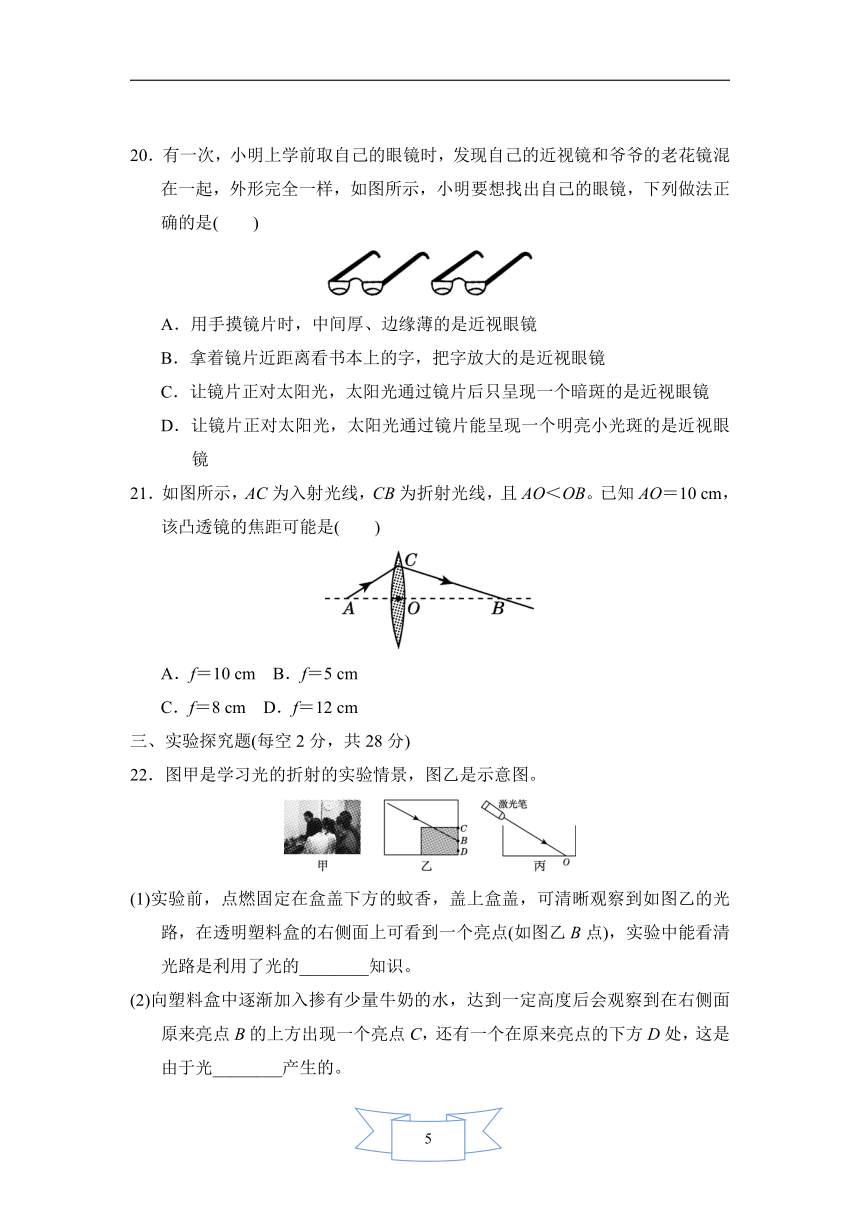

20．有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是(　　)
INCLUDEPICTURE"第三章卷17题.TIF"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\第三章卷17题.TIF"
\
MERGEFORMATINET
A．用手摸镜片时，中间厚、边缘薄的是近视眼镜
B．拿着镜片近距离看书本上的字，把字放大的是近视眼镜
C．让镜片正对太阳光，太阳光通过镜片后只呈现一个暗斑的是近视眼镜
D．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视眼镜
21．如图所示，AC为入射光线，CB为折射光线，且AO＜OB。已知AO＝10
cm，该凸透镜的焦距可能是(　　)
INCLUDEPICTURE"j-6.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\j-6.tif"
\
MERGEFORMATINET
A．f＝10
cm
B．f＝5
cm
C．f＝8
cm
D．f＝12
cm
三、实验探究题(每空2分，共28分)
22．图甲是学习光的折射的实验情景，图乙是示意图。
INCLUDEPICTURE"j-7.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\j-7.tif"
\
MERGEFORMATINET
(1)实验前，点燃固定在盒盖下方的蚊香，盖上盒盖，可清晰观察到如图乙的光路，在透明塑料盒的右侧面上可看到一个亮点(如图乙B点)，实验中能看清光路是利用了光的________知识。
(2)向塑料盒中逐渐加入掺有少量牛奶的水，达到一定高度后会观察到在右侧面原来亮点B的上方出现一个亮点C，还有一个在原来亮点的下方D处，这是由于光________产生的。
(3)保持入射光不动，继续加水，下面的亮点向______(填“上”或“下”)移动，折射角大小________(填“增大”“不变”或“减小”)。
(4)为了研究入射角增大时折射角的变化情况，结合图甲、乙说明，应进行的操作是保持水位不变，改变入射角大小，注意观察________________。
(5)如图丙，一束激光从与水平方向成30°角斜射到空水槽底部O点，形成一个光斑。若水位上升的速度为v，则水槽底部光斑移动的速度________(填“大于”“等于”或“小于”)v。
23．如图所示，玻璃板P竖直固定在水平桌面上，把一支点燃的蜡烛A放在玻璃板左侧适当位置，这时，可以看到它在玻璃板右侧的像B。
INCLUDEPICTURE"D42+.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D42+.tif"
\
MERGEFORMATINET
(1)要确定蜡烛的像的位置，需要进行的实验操作：取一支相同的但不点燃的蜡烛在玻璃板右侧________，直至与蜡烛的像完全重合，并________蜡烛的位置。
(2)下列关于蜡烛的像的描述中，符合实际的一项是________。
①改变蜡烛到玻璃板的距离，像的大小不同　　
②用大小不同的玻璃板实验，像的大小不同
③沿不同方向观察蜡烛的像，像的位置不同　　
④若在P、B间放一块纸板，仍可以看到像
(3)请根据平面镜成像特点，在图中作出“眼睛通过玻璃板看到烛焰顶端”的光路图。
24．在“探究凸透镜成像规律”的实验中：
INCLUDEPICTURE"D41+.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D41+.tif"
\
MERGEFORMATINET
(1)如图甲所示，该透镜的焦距f＝________cm。
(2)将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，光屏上得到蜡烛的像如图乙所示。若要让像成在光屏的中心位置，则可以将凸透镜向________(填“上”或“下”)移动。
(3)如图丙所示，把蜡烛放在光具座上________(填“A”“B”“C”或“D”)点时，在光屏上能得到一个清晰的放大的像，________(填“投影仪”“照相机”或“放大镜”)就是利用这种成像规律工作的。
答案
一、1．反射；等于
2．10：10；12：05
点拨：甲图：b是时钟在水平平面镜中的像，根据时钟和时钟的像关于平面镜对称，画出时钟a，如图，所以时钟的实际时间是10：10；
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\jda-1.tif"
\
MERGEFORMAT
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\jda-1.tif"
\
MERGEFORMATINET
　
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\jda-2.tif"
\
MERGEFORMAT
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\jda-2.tif"
\
MERGEFORMATINET
乙图是镜子竖直放置时的像，作出时钟的左右对称图形，如图所示，则乙时钟的时间是12：05。
3．反射；直线传播　
4．60°；
20°
5．倒立；2f　
6．12；较暗
7．虚；凸；会聚
8．实像可以呈现在光屏上而虚像不能(或实像由实际光线会聚而成，虚像由光线的反向延长线相交而成)；平面镜(或凸透镜、凹透镜等)
9．解：如图所示。
10.
解：如图所示。
11．解：如图所示。
二、12．A　13．A
14．C　点拨：将海波倒入玻璃缸的水中，放置一段时间后，密度就变得不均匀了，液体深度越大密度越大，光线在不均匀的介质里面传播时就会发生折射。用激光笔从玻璃缸的外侧将光线斜向上射入缸中时，因为液体深度越小、密度越小，所以发生折射时，折射角越来越大于入射角，故在液体中的路径是一条曲线。
15．C　16．C
17．C　点拨：因为平面镜成正立、等大的虚像，并且像到平面镜的距离和物到平面镜的距离相等，所以灯泡a的像到水面的距离h2与灯泡b到水面的距离h1一定相等，故AB错误；测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，考虑到光的折射，则刻度尺的零刻度线在灯泡a的位置，故刻度尺在水面处的示数h3表示灯泡a的深度，即a到水面的距离，故C正确，D错误。
18．D　点拨：盒盖处安装凸透镜，盒底处有昆虫，要使凸透镜作放大镜使用，物距应小于焦距，此时物距是10
cm，因此应选择焦距为12
cm的凸透镜。
19．B　点拨：物体在d点时，此时的物体在一倍焦距以内，根据凸透镜成像规律可知，物体成正立、放大的虚像，放大镜就是利用这种情况的凸透镜成像规律制成的，而不是照相机，故A错误；物体在c点时，此时的物体在一倍焦距与二倍焦距之间，根据凸透镜成像规律可知，物体成倒立、放大的实像，幻灯机、投影仪就是利用这种情况的凸透镜成像规律制成的，故B正确；物体在a点时，此时的物体在二倍焦距以外，根据凸透镜成像规律可知，物体成倒立、缩小的实像，照相机就是利用这种情况的凸透镜成像规律制成的，而不是放大镜，故C错误；物体在F点时，此时的物体在焦点上，物体不成像，而人的眼睛与物距大于二倍焦距时凸透镜的成像情况相似，故D错误。
20．C
21．C　点拨：根据题意AO＜OB可知，A点成像在B点，像距大于物距，满足f＜u＜2f，成倒立、放大的实像。因为AO＝10
cm，选项A、B、D不能满足f＜10
cm＜2f，选项C能满足f＜10
cm＜2f，故ABD不符合题意，C符合题意。
三、22．(1)漫反射　
(2)折射　
(3)下；不变
(4)D点位置的变化　
(5)小于
点拨：(1)烟是固体颗粒，光遇到空气中小的固体颗粒发生漫反射，反射的光进入人的眼睛，人能看到光的传播路线；(2)向塑料盒中逐渐加入掺有少量牛奶的水，达到一定高度后会观察到在右侧面原来亮点的上方出现一个亮点，这个亮点是因为光照射到水面时发生了光的反射现象形成的，还有一个在原来亮点的下方，这是由于光在水面处发生折射传播方向发生改变而产生的；(3)保持入射光不动，继续加水，入射点向左移动，会看到上面的亮点向上移动，下面的亮点向下移动，由于入射角不变，则折射角大小不变；(4)为了研究入射角增大时折射角的变化情况，应将AO绕O点逆时针旋转，增大入射角，同时注意观察折射角的变化，注意D点位置的变化；(5)沿水槽壁缓慢注水，折射光线逐渐向左偏折，但是入射角不变，折射角和反射角的大小也不变；由于发生了折射，折射光线靠近法线，所以在相同时间内水槽底部光斑移动的距离小于水位上升的距离，故水槽底部光斑移动的速度小于v。
23．解：(1)移动；记下　(2)④
(3)如图所示。
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D7.tif"
\
MERGEFORMAT
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D7.tif"
\
MERGEFORMATINET
点拨：(1)在竖立的玻璃板前面放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像。另外拿一支相同的蜡烛B在玻璃板后面移动，直到看上去它跟像完全重合，可以判断物、像大小相等，并记录下蜡烛B的位置；(2)①蜡烛在玻璃板中成的像与实物等大，与蜡烛到玻璃板的距离无关，该选项说法不正确；②蜡烛在玻璃板中成的像与实物等大，与玻璃板大小无关，该选项说法不正确；③平面镜所成的像与物体关于镜面对称，沿不同方向观察蜡烛的像，像的位置相同，该选项说法不正确；④蜡烛在玻璃板中成的是虚像，在P、B间放一块纸板，仍可以看到像，该选项说法正确；(3)B点和眼睛C的连线与平面镜P相交于一点O，这就是光线的入射点，连接AO、OC并标出箭头，得到入射光线和反射光线，如图所示。
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D7.tif"
\
MERGEFORMAT
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\HY\\8年级\\安徽\\word\\D7.tif"
\
MERGEFORMATINET
24．(1)10.0　(2)下　(3)C；投影仪
点拨：(1)由焦距的概念可知
f＝40.0
cm－30.0
cm＝10.0
cm；
(2)由图乙知，像落在光屏的上方，要使像成在光屏的中央，应将凸透镜向下调整；(3)由图丙可知，C点在一倍焦距和二倍焦距之间，能成倒立、放大的实像，其应用是投影仪。
