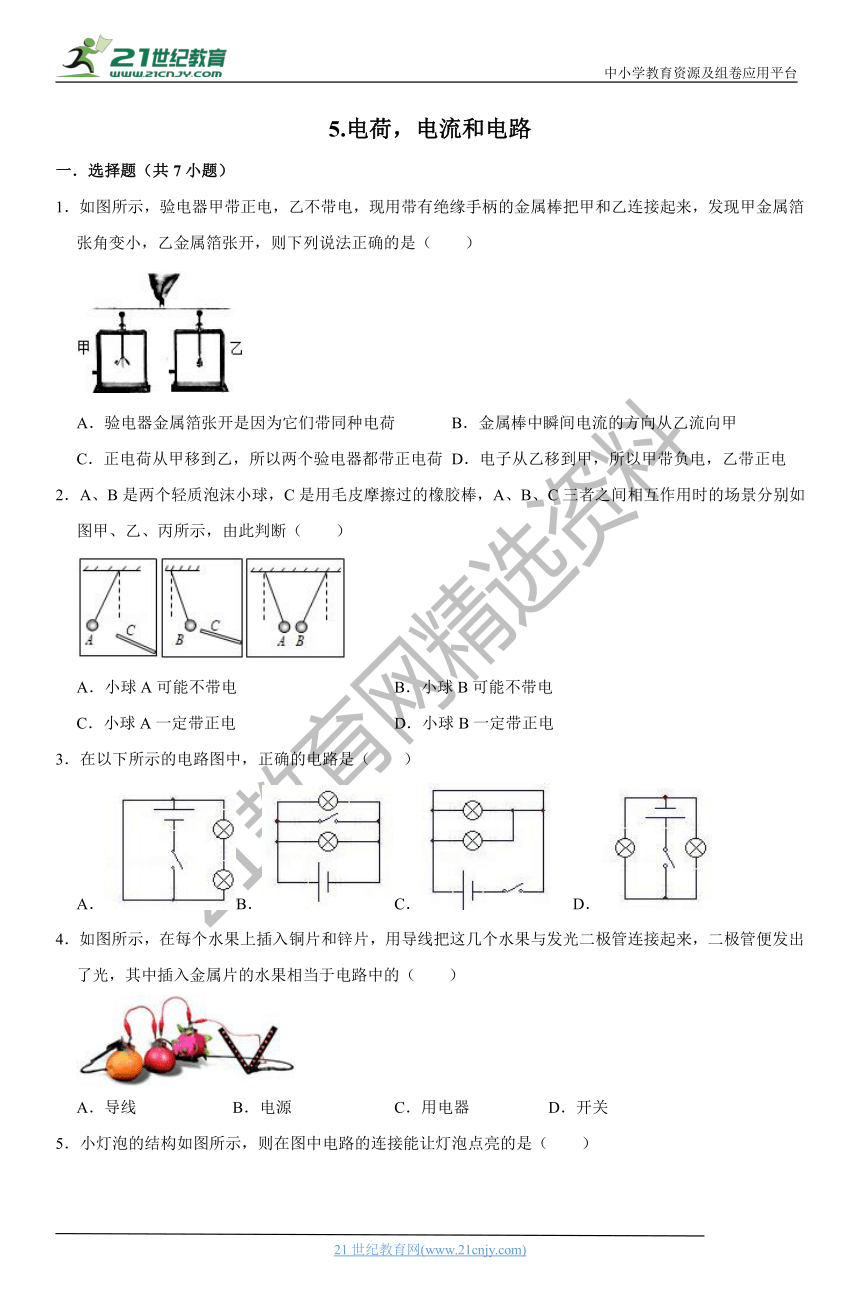

5.电荷，电流和电路
一．选择题（共7小题）
1．如图所示，验电器甲带
(?http:?/??/?www.21cnjy.com?)正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法正确的是（　　）21
cnjy
com
(?http:?/??/?www.21cnjy.com?)
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向从乙流向甲
C．正电荷从甲移到乙，所以两个验电器都带正电荷
D．电子从乙移到甲，所以甲带负电，乙带正电
2．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景分别如图甲、乙、丙所示，由此判断（　　）21
cnjy
com
(?http:?/??/?www.21cnjy.com?)
A．小球A可能不带电
B．小球B可能不带电
C．小球A一定带正电
D．小球B一定带正电
3．在以下所示的电路图中，正确的电路是（　　）
A．
(?http:?/??/?www.21cnjy.com?)B．
(?http:?/??/?www.21cnjy.com?)
C．
(?http:?/??/?www.21cnjy.com?)
D．
(?http:?/??/?www.21cnjy.com?)
4．如图所示，在每个水果上插入铜片和
(?http:?/??/?www.21cnjy.com?)锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（　　）21世纪教育网版权所有
(?http:?/??/?www.21cnjy.com?)
A．导线
B．电源
C．用电器
D．开关

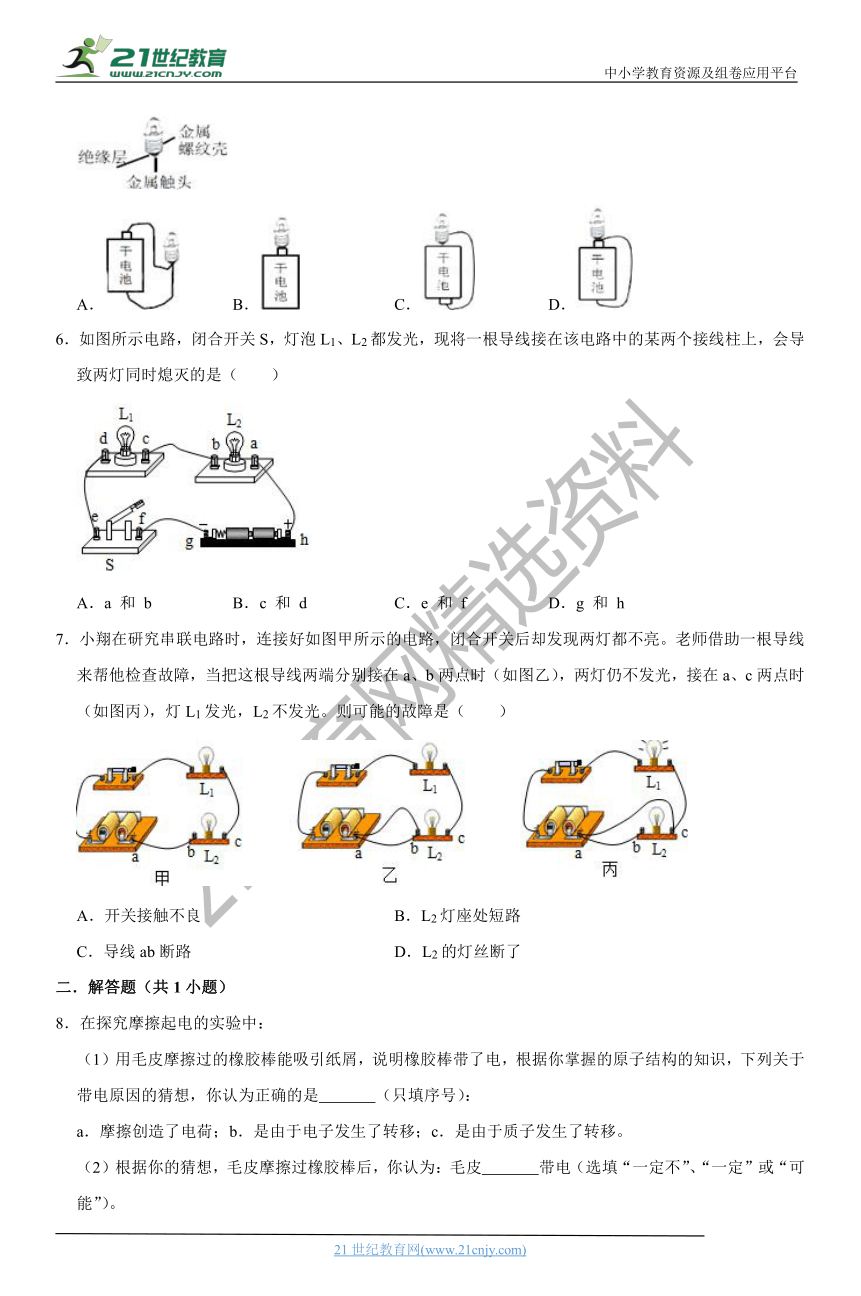

5．小灯泡的结构如图所示，则在图中电路的连接能让灯泡点亮的是（　　）
A．
B．
C．
D．
6．如图所示电路，闭合开关S，灯泡L1、L2都发光，现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（　　）www.21-cn-jy.com
(?http:?/??/?www.21cnjy.com?)
A．a
和
b
B．c
和
d
C．e
和
f
D．g
和
h
7．小翔在研究串联电路时，连接好如图甲所
(?http:?/??/?www.21cnjy.com?)示的电路，闭合开关后却发现两灯都不亮。老师借助一根导线来帮他检查故障，当把这根导线两端分别接在a、b两点时（如图乙），两灯仍不发光，接在a、c两点时（如图丙），灯L1发光，L2不发光。则可能的故障是（　　）
(?http:?/??/?www.21cnjy.com?)
A．开关接触不良
B．L2灯座处短路
C．导线ab断路
D．L2的灯丝断了
二．解答题（共1小题）
8．在探究摩擦起电的实验中：
（1）用毛皮摩擦过的橡胶
(?http:?/??/?www.21cnjy.com?)棒能吸引纸屑，说明橡胶棒带了电，根据你掌握的原子结构的知识，下列关于带电原因的猜想，你认为正确的是　
　（只填序号）：
a．摩擦创造了电荷；b．是由于电子发生了转移；c．是由于质子发生了转移。
（2）根据你的猜想，毛皮摩擦过橡胶棒后，你认为：毛皮　
　带电（选填“一定不”、“一定”或“可能”）。【版权所有：21教育】

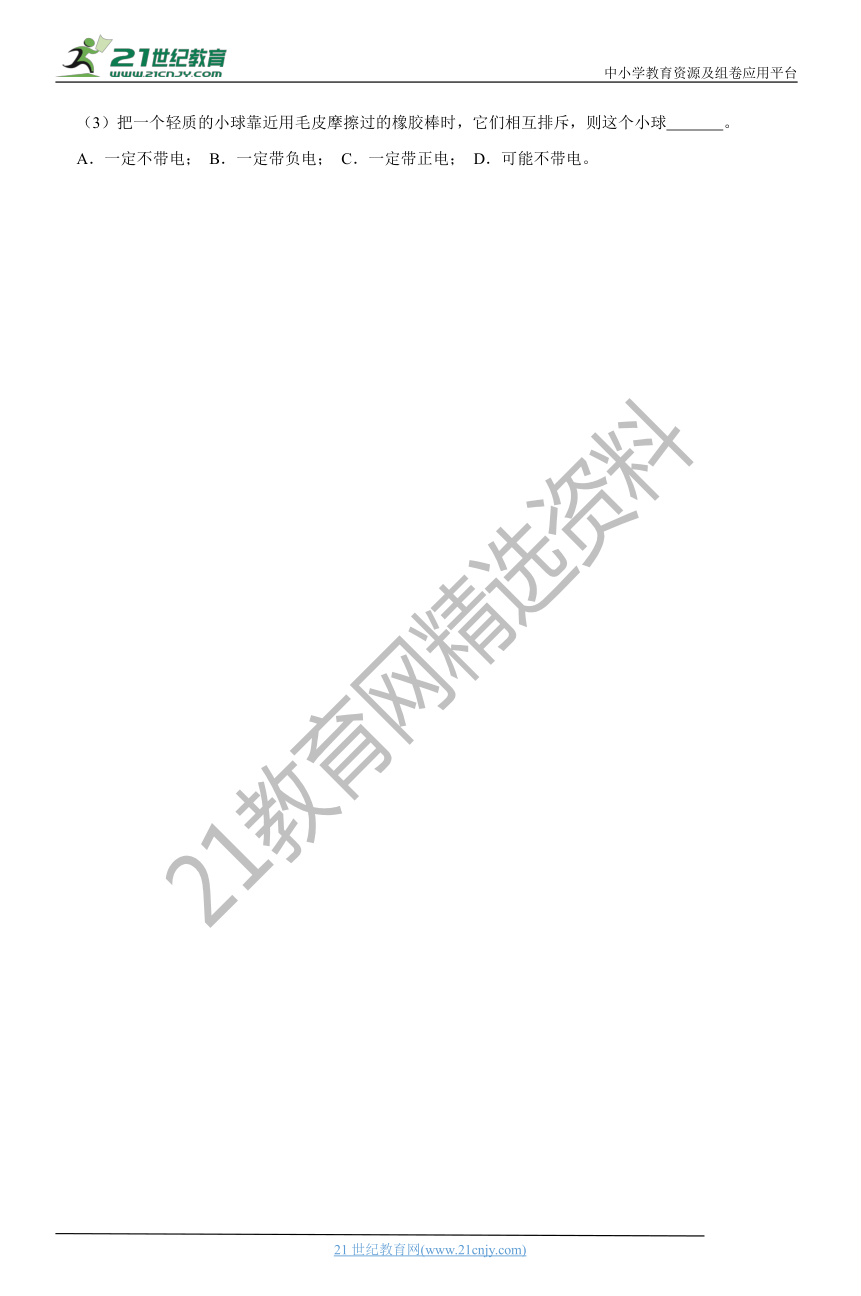

（3）把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球　
　。
A．一定不带电；
B．一定带负电；
C．一定带正电；
D．可能不带电。

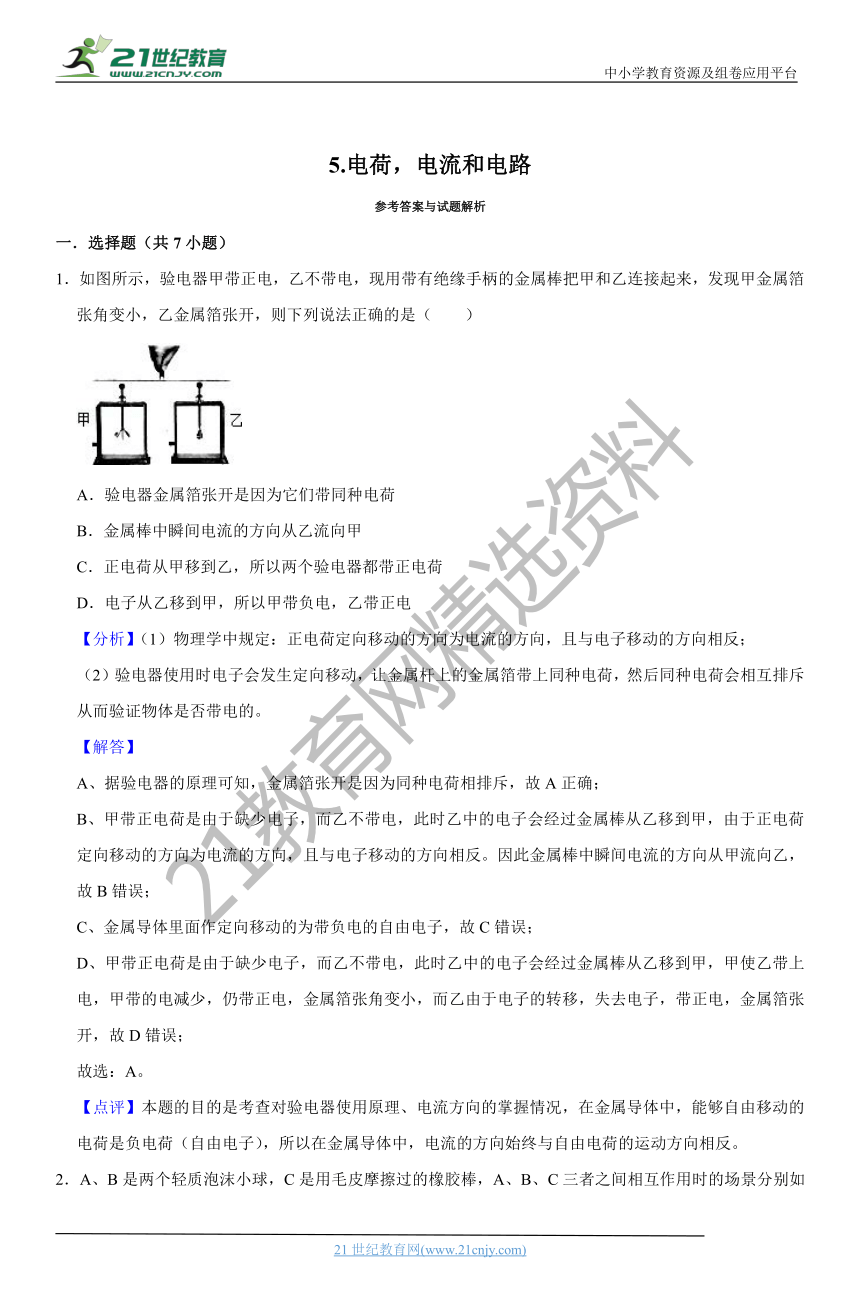

5.电荷，电流和电路
参考答案与试题解析
一．选择题（共7小题）
1．如图所示，验电器甲带正
(?http:?/??/?www.21cnjy.com?)电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法正确的是（　　）21教育名师原创作品
(?http:?/??/?www.21cnjy.com?)
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向从乙流向甲
C．正电荷从甲移到乙，所以两个验电器都带正电荷
D．电子从乙移到甲，所以甲带负电，乙带正电
【分析】（1）物理学中规定：正电荷定向移动的方向为电流的方向，且与电子移动的方向相反；
（2）验电器使用时电子会发生定向移动，让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的。
【解答】
A、据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故A正确；
B、甲带正电荷是由于缺少
(?http:?/??/?www.21cnjy.com?)电子，而乙不带电，此时乙中的电子会经过金属棒从乙移到甲，由于正电荷定向移动的方向为电流的方向，且与电子移动的方向相反。因此金属棒中瞬间电流的方向从甲流向乙，故B错误；
C、金属导体里面作定向移动的为带负电的自由电子，故C错误；
D、甲带正电荷是由于缺少电子，而乙不带电
(?http:?/??/?www.21cnjy.com?)，此时乙中的电子会经过金属棒从乙移到甲，甲使乙带上电，甲带的电减少，仍带正电，金属箔张角变小，而乙由于电子的转移，失去电子，带正电，金属箔张开，故D错误；
故选：A。
【点评】本题的目的是考查对验电器使用原理
(?http:?/??/?www.21cnjy.com?)、电流方向的掌握情况，在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反。
2．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景分别如图甲、乙、丙所示，由此判断（　　）
(?http:?/??/?www.21cnjy.com?)
A．小球A可能不带电
B．小球B可能不带电
C．小球A一定带正电
D．小球B一定带正电
【分析】带电体具有吸引轻小物体的性质；
电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
【解答】
C是用毛皮摩擦过的橡胶棒，故C带负电；
由图可知，C靠近A小球时，相互排斥，则说明A一定带负电；
C靠近B小球时，发现相互吸引，则说明B可能带正电，也可能不带电；
由此可知，A一定带负电，B可能带正电，也可能不带电，所以，将A、B靠近时，AB相互吸引，符合题意，故选B。21·cn·jy·com
故选：B。
【点评】本题考查电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目。
3．在以下所示的电路图中，正确的电路是（　　）
A．
(?http:?/??/?www.21cnjy.com?)
B．
(?http:?/??/?www.21cnjy.com?)
C．
(?http:?/??/?www.21cnjy.com?)
D．
(?http:?/??/?www.21cnjy.com?)
【分析】本题考查电路的正确连接方式，两灯泡都发光，谁都不能断路，也不能短路。
【解答】A、B、C图中当开关闭合时，电源都是短路的故都是错误的；
D、当开关闭合时，两灯并联，都能发光，故D正确。
故选：D。
【点评】电流在电源的正负极之间
(?http:?/??/?www.21cnjy.com?)有不通过用电器直接走导线的路径时是电源短路，当电源被短路时，所有用电器都不工作；电流在某两点有导线和用电器两条路径时，不走用电器，只走导线，这是用电器局部短路，当某个用电器被短路时，这个用电器不工作。21·世纪
教育网
4．如图所示，在每个水果上插入铜片和锌
(?http:?/??/?www.21cnjy.com?)片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（　　）
(?http:?/??/?www.21cnjy.com?)
A．导线
B．电源
C．用电器
D．开关
【分析】水果中有化学能，可转化为电能，再通过二极管转化为光能。
【解答】
要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源。【来源：21·世纪·教育·网】
故选：B。
【点评】本题考查了学生对电路的了解，属于基础知识的考查，比较简单
5．小灯泡的结构如图所示，则在图中电路的连接能让灯泡点亮的是（　　）
A．
B．
C．
D．
【分析】灯丝的两端分别和金属螺纹壳、金属触头相连，当灯丝的两端与电源正负极构成通路时，灯泡发光。
【解答】A、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路，灯泡不发光，不符合题意；【来源：21cnj
y.co
m】
B、灯丝的一端和电源的正极相连，没有构成通路，灯泡不发光，不符合题意；
C、灯丝的一端和电源的正极相连，灯丝的另一端和电源的负极相连，电路构成通路，灯泡发光，符合题意；
D、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路，灯泡不发光，不符合题意。
故选：C。
【点评】本题考查了电路的组成，当灯泡与电源构成闭合回路时，灯泡发光。
6．如图所示电路，闭合开关S，灯泡L1、L2都发光，现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（　　）www-2-1-cnjy-com
(?http:?/??/?www.21cnjy.com?)
A．a
和
b
B．c
和
d
C．e
和
f
D．g
和
h
【分析】用电器中有电流通过时，用电器能够工作；
将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作。
【解答】
A、导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作。故A不符合题意；
B、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；
C、导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；
D、导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故D符合题意。
故选：D。
【点评】本题考查对用电器短路现象
(?http:?/??/?www.21cnjy.com?)的判断和分析，用电器短路会造成部分电路短路，被短路的用电器不能工作，其它用电器可以工作（在允许的最大电压范围内）。结合图中连接不同接线柱时电路的变化进行分析是解决该题的关键。【出处：21教育名师】
7．小翔在研究串联电路时，
(?http:?/??/?www.21cnjy.com?)连接好如图甲所示的电路，闭合开关后却发现两灯都不亮。老师借助一根导线来帮他检查故障，当把这根导线两端分别接在a、b两点时（如图乙），两灯仍不发光，接在a、c两点时（如图丙），灯L1发光，L2不发光。则可能的故障是（　　）
(?http:?/??/?www.21cnjy.com?)
A．开关接触不良
B．L2灯座处短路
C．导线ab断路
D．L2的灯丝断了
【分析】由电路图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障。
【解答】（1）由电路图可知，两灯泡串联，闭合开关，两灯均不亮，说明电路中某处断路，或两灯均短路；
用导线连接a、b两点时，两灯仍不发光，说明导线ab不存在断路，故C错误；
（2）接在a、c两点时灯L2被短路，灯L1发光，L2不发光，说明灯L1、L2没有发生短路，故B错误；
灯L2断路，可能是灯L2的灯丝断了，故D正确；灯L1发光，说明开关接触良好，故A错误；
故选：D。
【点评】本题考查了电路故障分析，分析清楚电路结构、根据电路现象分析电路故障原因是正确解题的关键。
二．解答题（共1小题）
8．在探究摩擦起电的实验中：
（1）用毛皮摩擦过的橡胶棒能吸引纸屑，说
(?http:?/??/?www.21cnjy.com?)明橡胶棒带了电，根据你掌握的原子结构的知识，下列关于带电原因的猜想，你认为正确的是　b　（只填序号）：21cnjy.com
a．摩擦创造了电荷；
b．是由于电子发生了转移；
c．是由于质子发生了转移。
（2）根据你的猜想，毛皮摩擦过橡胶棒后，你认为：毛皮　一定　带电（选填“一定不”、“一定”或“可能”）。21教育网
（3）把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球　B　。
A．一定不带电；
B．一定带负电；
C．一定带正电；
D．可能不带电。
【分析】摩擦起电的实质是电子发生了转移，得到电子的物体带负电，失去电子的物体带正电；
自然界中只有两种电荷，即正电荷和负电荷，它们之间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
排斥的物体一定是带有同种电荷，吸引的物体可能带有异种电荷，也可能是带电体吸引不带电体。
【解答】（1）用毛皮摩擦过的橡胶棒因得到电子而带负电，能够吸引轻小的物体；
（2）橡胶棒因得到电子而带负电，因此毛皮会失去电子而带正电；
（3）用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球一定带负电。2·1·c·n·j·y
故答案：（1）b、（2）一定、（3）B。
【点评】解决此题要结合摩擦起电的实质和电荷作用规律进行分析解答。
