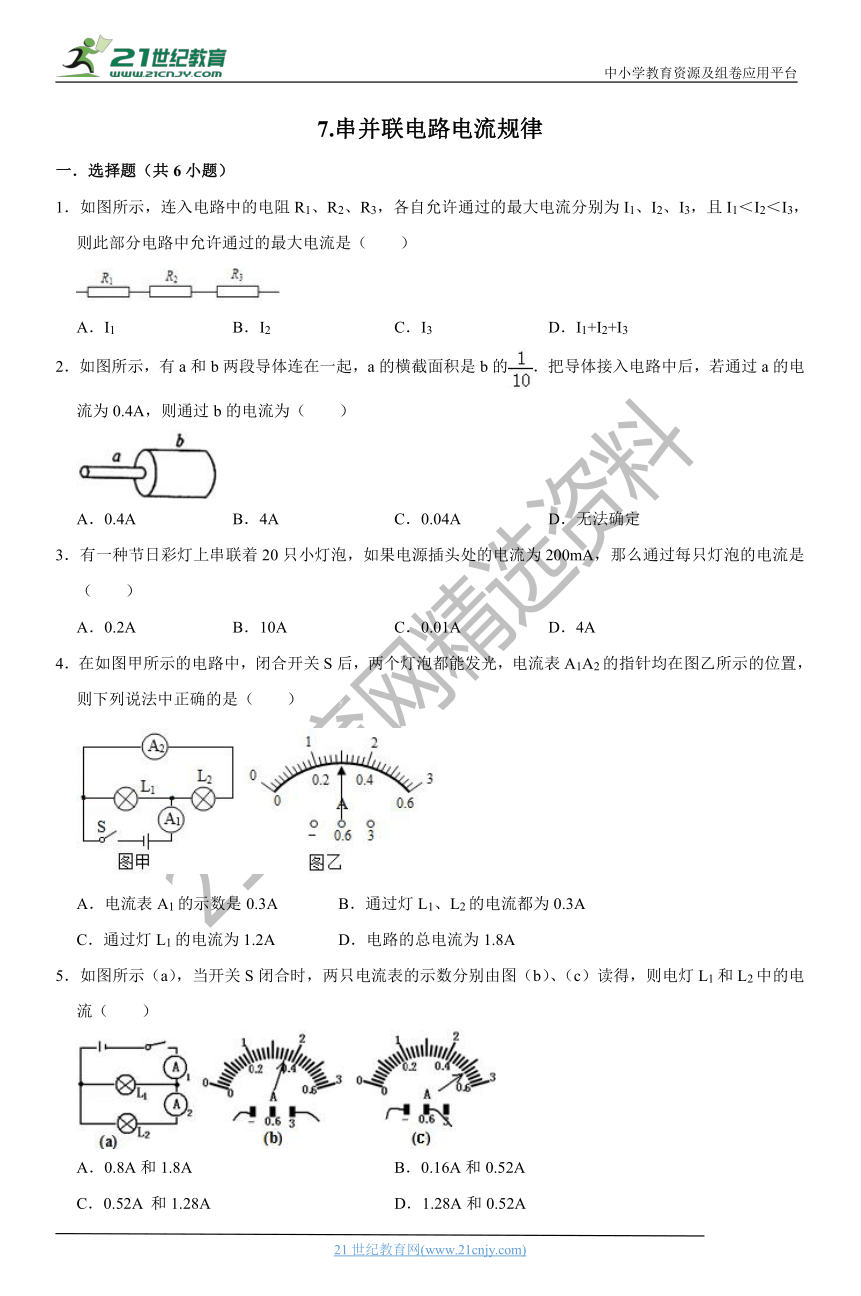

一．选择题（共6小题）
1．如图所示，连入电路中的
(?http:?/??/?www.21cnjy.com?)电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＜I2＜I3，则此部分电路中允许通过的最大电流是（　　）21
cnjy
com
A．I1
B．I2
C．I3
D．I1+I2+I3
2．如图所示，有a和b两段导体连在一起，a的横截面积是b的．把导体接入电路中后，若通过a的电流为0.4A，则通过b的电流为（　　）21教育网
A．0.4A
B．4A
C．0.04A
D．无法确定
3．有一种节日彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，那么通过每只灯泡的电流是（　　）21cnjy.com
A．0.2A
B．10A
C．0.01A
D．4A
4．在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在图乙所示的位置，则下列说法中正确的是（　　）2-1-c-n-j-y
(?http:?/??/?www.21cnjy.com?)
A．电流表A1的示数是0.3A
B．通过灯L1、L2的电流都为0.3A
C．通过灯L1的电流为1.2A
D．电路的总电流为1.8A
5．如图所示（a），当开关S闭合时，两只电流表的示数分别由图（b）、（c）读得，则电灯L1和L2中的电流（　　）【来源：21cnj
y.co
m】
(?http:?/??/?www.21cnjy.com?)
A．0.8A和1.8A
B．0.16A和0.52A
C．0.52A
和1.28A
D．1.28A和0.52A
6．实验中鲁慧同学发现一个电流表有两个
(?http:?/??/?www.21cnjy.com?)量程，大量程是3A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图a所示，然后再改用小量程接入同一电路，指针指示如图b所示，则电流表的小量程为（　　）
(?http:?/??/?www.21cnjy.com?)
A．0.5A
B．0.6A
C．1.0A
D．1.5A
二．实验探究题（共2小题）
7．小明在学校实验室做“探究串、并联电路电流规律”的实验时，想到下面几个问题：
(?http:?/??/?www.21cnjy.com?)
（1）在甲、乙两图中，　
　（选填“甲”或“乙”）图是串联电路。
（2）小明按图甲连接好电路，并闭合开关S后，发现电流表的指针向零刻度线左侧偏转，造成这一现象的原因是　
　。
（3）改正电路，闭合开关S后
(?http:?/??/?www.21cnjy.com?)，电流表A1的示数如图丙所示，电流表A的示数如图丁所示。则灯L1中电流为　
　A，灯L2中电流为　
　A，干路中的电流为　
　A。
（4）小红同学也选择了如图甲所示的电路进行实验，记录数据如表所示。她根据实验数据得出如下结论：并联电路中干路电流为支路电流的2倍。
电流次数
I1/A
I2/A
I3/A
1
0.2
0.2
0.4
2
0.3
0.3
0.6
3
0.4
0.4
0.8
①该结论　
　（选填“正确”或“不正确”）。
②有同学认为她的实验有不完善之处，请你提出改进的建议：　
　。
③正确的实验结论是：并联电路中的干路电流　
　。
8．为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验。
(?http:?/??/?www.21cnjy.com?)
（1）在连接电路时，开关应处于　
　状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是　
　。
（3）排除故障后，她测出了L1、L2
(?http:?/??/?www.21cnjy.com?)支路和干路上的电流分别为I1、I2和I3电流表示数如图2　中甲、乙、丙所示，可读出I1＝0.5A，I2＝　
　，I＝　
　A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：　
　（写出关系式即可）。
（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：　
　。

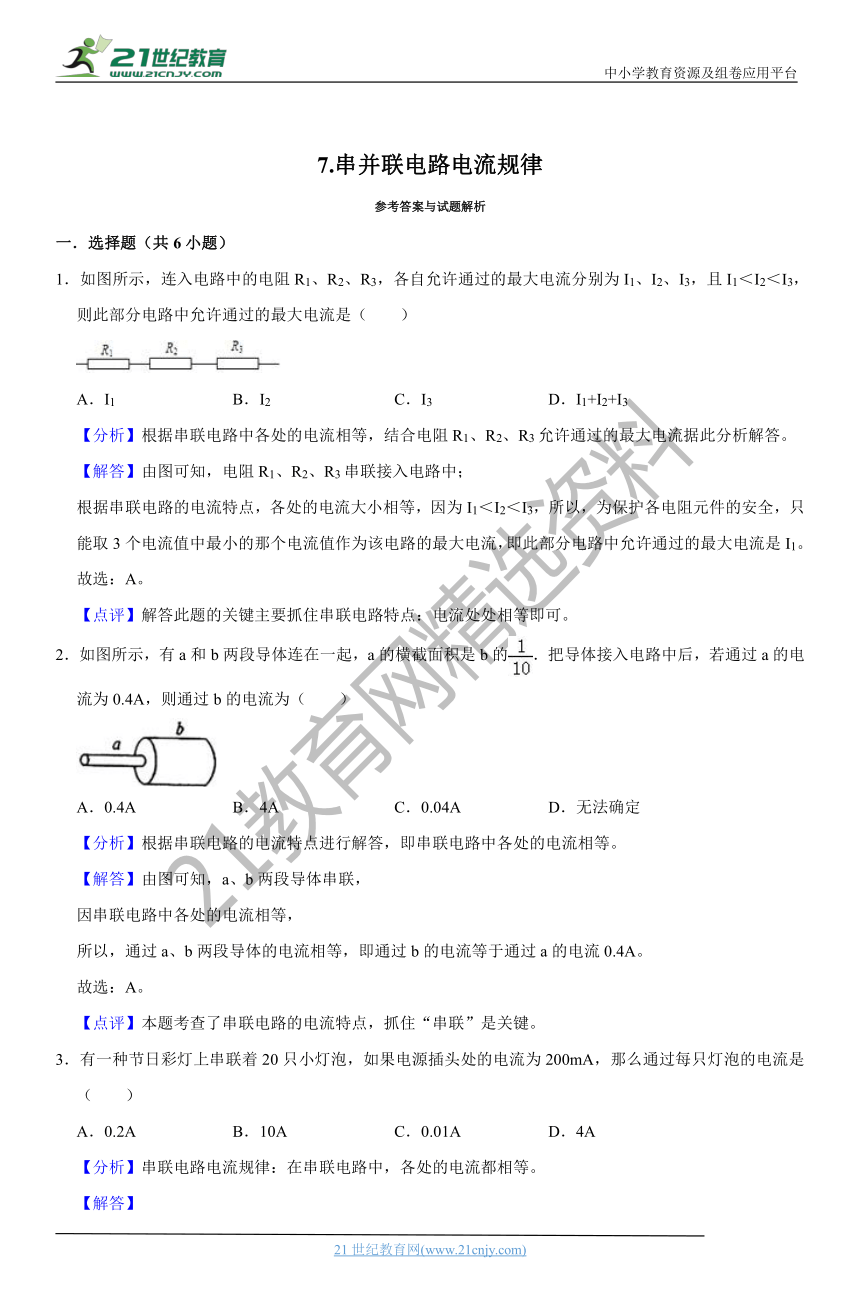

7.串并联电路电流规律
参考答案与试题解析
一．选择题（共6小题）
1．如图所示，连入电路中的电阻R1、R
(?http:?/??/?www.21cnjy.com?)2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＜I2＜I3，则此部分电路中允许通过的最大电流是（　　）
A．I1
B．I2
C．I3
D．I1+I2+I3
【分析】根据串联电路中各处的电流相等，结合电阻R1、R2、R3允许通过的最大电流据此分析解答。
【解答】由图可知，电阻R1、R2、R3串联接入电路中；
根据串联电路的电流特点，各处的电流大小相
(?http:?/??/?www.21cnjy.com?)等，因为I1＜I2＜I3，所以，为保护各电阻元件的安全，只能取3个电流值中最小的那个电流值作为该电路的最大电流，即此部分电路中允许通过的最大电流是I1。
故选：A。
【点评】解答此题的关键主要抓住串联电路特点：电流处处相等即可。
2．如图所示，有a和b两段导体连在一起，a的横截面积是b的．把导体接入电路中后，若通过a的电流为0.4A，则通过b的电流为（　　）
A．0.4A
B．4A
C．0.04A
D．无法确定
【分析】根据串联电路的电流特点进行解答，即串联电路中各处的电流相等。
【解答】由图可知，a、b两段导体串联，
因串联电路中各处的电流相等，
所以，通过a、b两段导体的电流相等，即通过b的电流等于通过a的电流0.4A。
故选：A。
【点评】本题考查了串联电路的电流特点，抓住“串联”是关键。
3．有一种节日彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，那么通过每只灯泡的电流是（　　）
A．0.2A
B．10A
C．0.01A
D．4A
【分析】串联电路电流规律：在串联电路中，各处的电流都相等。
【解答】
因为小灯泡是串联的，所以在该电路中，各处电流都相等，即通过每一只小灯泡的电流和电源插头处的电流都相等，都为200mA＝0.2A。
故选：A。
【点评】本题考查了串联电路的电流规律，属于对基础知识的考查。

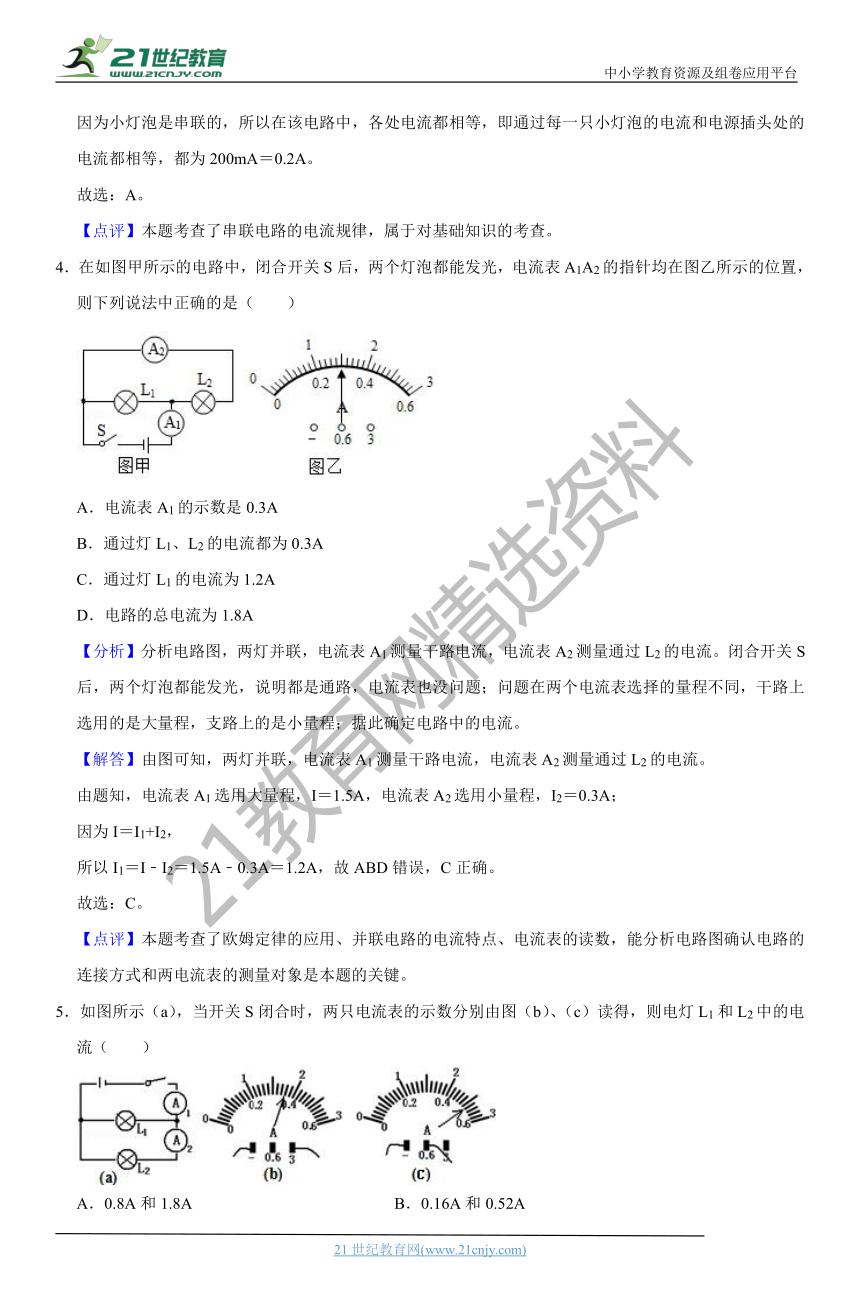

4．在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在图乙所示的位置，则下列说法中正确的是（　　）
(?http:?/??/?www.21cnjy.com?)
A．电流表A1的示数是0.3A
B．通过灯L1、L2的电流都为0.3A
C．通过灯L1的电流为1.2A
D．电路的总电流为1.8A
【分析】分析电路图，两灯并联，电流表
(?http:?/??/?www.21cnjy.com?)A1测量干路电流，电流表A2测量通过L2的电流。闭合开关S后，两个灯泡都能发光，说明都是通路，电流表也没问题；问题在两个电流表选择的量程不同，干路上选用的是大量程，支路上的是小量程；据此确定电路中的电流。21世纪教育网版权所有
【解答】由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流。
由题知，电流表A1选用大量程，I＝1.5A，电流表A2选用小量程，I2＝0.3A；
因为I＝I1+I2，
所以I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故ABD错误，C正确。
故选：C。
【点评】本题考查了欧姆定律的应用、并联电路的电流特点、电流表的读数，能分析电路图确认电路的连接方式和两电流表的测量对象是本题的关键。www.21-cn-jy.com
5．如图所示（a），当开关S闭合时，两只电流表的示数分别由图（b）、（c）读得，则电灯L1和L2中的电流（　　）21·世纪
教育网
(?http:?/??/?www.21cnjy.com?)
A．0.8A和1.8A
B．0.16A和0.52A
C．0.52A
和1.28A
D．1.28A和0.52A
【分析】根据串联电路和并联电路的定义：元件首尾相连是串联；元件两端分别连在一起是并联。
读数时，要先看量程，再确认分度值，最后看指针所指的位置。
【解答】因为两灯的两端是分别连在一起的，所以两灯的连接方式是并联。电流表A1测量干路电流，电流表A2测量的是灯泡L2中的电流；【出处：21教育名师】
∵b图电流表所选量程是0～3A，分度值是0.
(?http:?/??/?www.21cnjy.com?)1A，指针所指的位置是1.8A；C图电流表所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.52A。21
cnjy
com
所以b图电流表应为A1的示数，c图电流表应为A2的示数；
则通过L2的电流是0.52A，通过L1的电流是1.8A﹣0.52A＝1.28A。
故选：D。
【点评】本题的易错点是学生在做
(?http:?/??/?www.21cnjy.com?)题时有可能误认为电流表A1测的是L1电流。辨别串并联的方法有：定义法，电流法，节点法，断路法。我们最常用的方法是电流法。www-2-1-cnjy-com

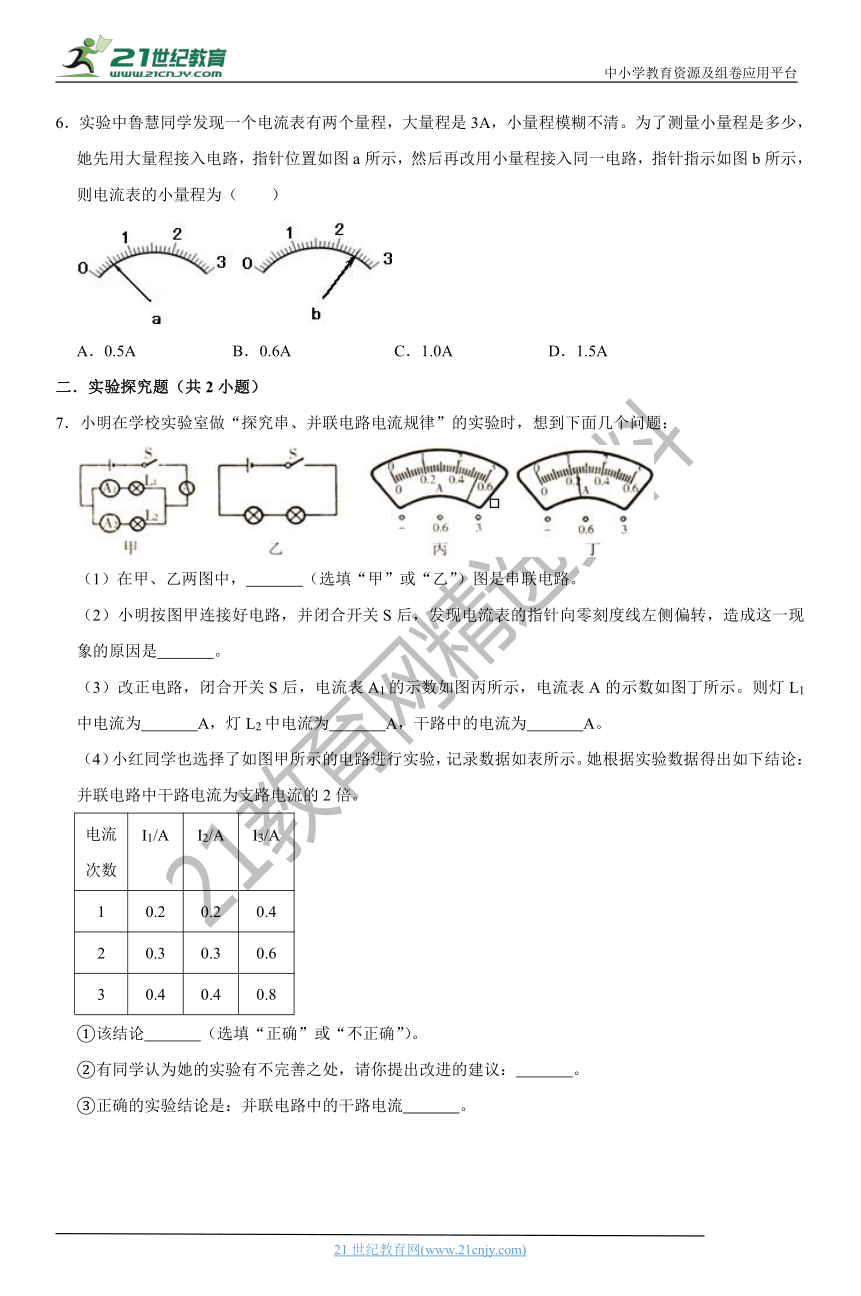

6．实验中鲁慧同学发现一个电流表有两个量程，
(?http:?/??/?www.21cnjy.com?)大量程是3A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图a所示，然后再改用小量程接入同一电路，指针指示如图b所示，则电流表的小量程为（　　）21教育名师原创作品
(?http:?/??/?www.21cnjy.com?)
A．0.5A
B．0.6A
C．1.0A
D．1.5A
【分析】（1）根据大量程读出电流值，确定使用的量程，确定每一个大格和每一个小格各代表多少。
（2）当电路中同一位置，接入电流表小量程时，电流值是不变的，根据电流值判断每一个大格和每一个小格代表的示数，然后确定小量程。
【解答】大量程的每一个大格是1A，每一
(?http:?/??/?www.21cnjy.com?)个小格是0.1A，示数是0.5A，大、小量程的电流表接入的是同一电路，示数应该是相同的，b图中指针的位置也是0.5A，且恰好是25个小格，所以一个小格表示0.02A，故此表盘总共有30个小格，所以此时的选的小量程为0～0.6A。
故选：B。
【点评】在电路中同一位置，使用电流表的不同量程，电流值是相同的。这是解决本题的关键。
二．实验探究题（共2小题）
7．小明在学校实验室做“探究串、并联电路电流规律”的实验时，想到下面几个问题：
(?http:?/??/?www.21cnjy.com?)
（1）在甲、乙两图中，　乙　（选填“甲”或“乙”）图是串联电路。
（2）小明按图甲连接好电路，并闭合开关S后，发现电流表的指针向零刻度线左侧偏转，造成这一现象的原因是　电流表正负接线柱接反了　。
（3）改正电路，闭合开关S后，电流表A1的示
(?http:?/??/?www.21cnjy.com?)数如图丙所示，电流表A的示数如图丁所示。则灯L1中电流为　0.54　A，灯L2中电流为　0.66　A，干路中的电流为　1.2　A。
（4）小红同学也选择了如图甲所示的电路进行实验，记录数据如表所示。她根据实验数据得出如下结论：并联电路中干路电流为支路电流的2倍。
电流次数
I1/A
I2/A
I3/A
1
0.2
0.2
0.4
2
0.3
0.3
0.6
3
0.4
0.4
0.8
①该结论　不正确　（选填“正确”或“不正确”）。
②有同学认为她的实验有不完善之处，请你提出改进的建议：　选用不同规格的灯泡，多次实验　。
③正确的实验结论是：并联电路中的干路电流　等于各支路电流之和　。
【分析】（1）各电路元件首尾顺次连接，电路只有一条电流路径的连接方式是串联，串联的各用电器相互影响，不能独立工作；21·cn·jy·com
各电路元件首首相连，尾尾相连，电路有多条电流路径的连接方式是并联，并联的各用电器互不影响，能独立工作；2·1·c·n·j·y
（2）电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转；
（3）对电流表读数时，应先确定电流表量程与分度值，然后读出电流表示数；
根据电流表的测量对象，根据并联电路干路电流等于各支路电流之和即可求出电路中的电流。
（4）先分析电路的连接方
(?http:?/??/?www.21cnjy.com?)式，然后根据并联电路中干路和支路电流关系以及多次测量寻找规律进行分析；即并联电路中干路的电流等于各支路电流之和；改变电路中电阻值进行多次测量寻找规律。
【解答】（1）由电路图可知，甲图有多条电流路径，则是并联，乙只有一条电流路径，则是串联；
（2）电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；
（3）电流表A1的示数如图丙所示，电
(?http:?/??/?www.21cnjy.com?)流表A1与L1串联，则电流表A1测L1中的电流；电流表A2与L2串联，则电流表A2测L2中的电流；电流表A串联在干路上，测量干路电流；
由于并联电路干路电流等于各支路电流之和可知：
电流表A的示数应大于电流表A1的示数，所以，
由图丙和丁中电流表的指针偏转的角度可知，电流表A1量程是0～0.6A，电流表A量程是0～3A；
则电流表A1示数是0.54A，则通过L1的电流为0.54A；电流表A的示数是1.2A，则干路电流为1.2A；
由于并联电路干路电流等于各支路电流之和可知：
通过L2的电流I2＝I﹣I1＝1.2A+0.54A＝0.66A；
（4）①该结论不正确；
②从实验数据看，两支路的电流相等，所以应选用不同规格的灯泡，多次实验。
③分析表中数据可以发现，支路电流之和等于干路中的电流，故可以得出的正确结论是并联电路中干路电流等于各支路电流之和。【来源：21·世纪·教育·网】
故答案为
（1）乙；
（2）电流表正负接线柱接反了；
（3）0.54；0.66；1.2；
（4）①不正确；②选用不同规格的灯泡，多次实验；③等于各支路电流之和。
【点评】本题电流表的使用方法和串并联电路的特点，关键是根据并联电路的电流特点得出电流表的使用的量程。【版权所有：21教育】

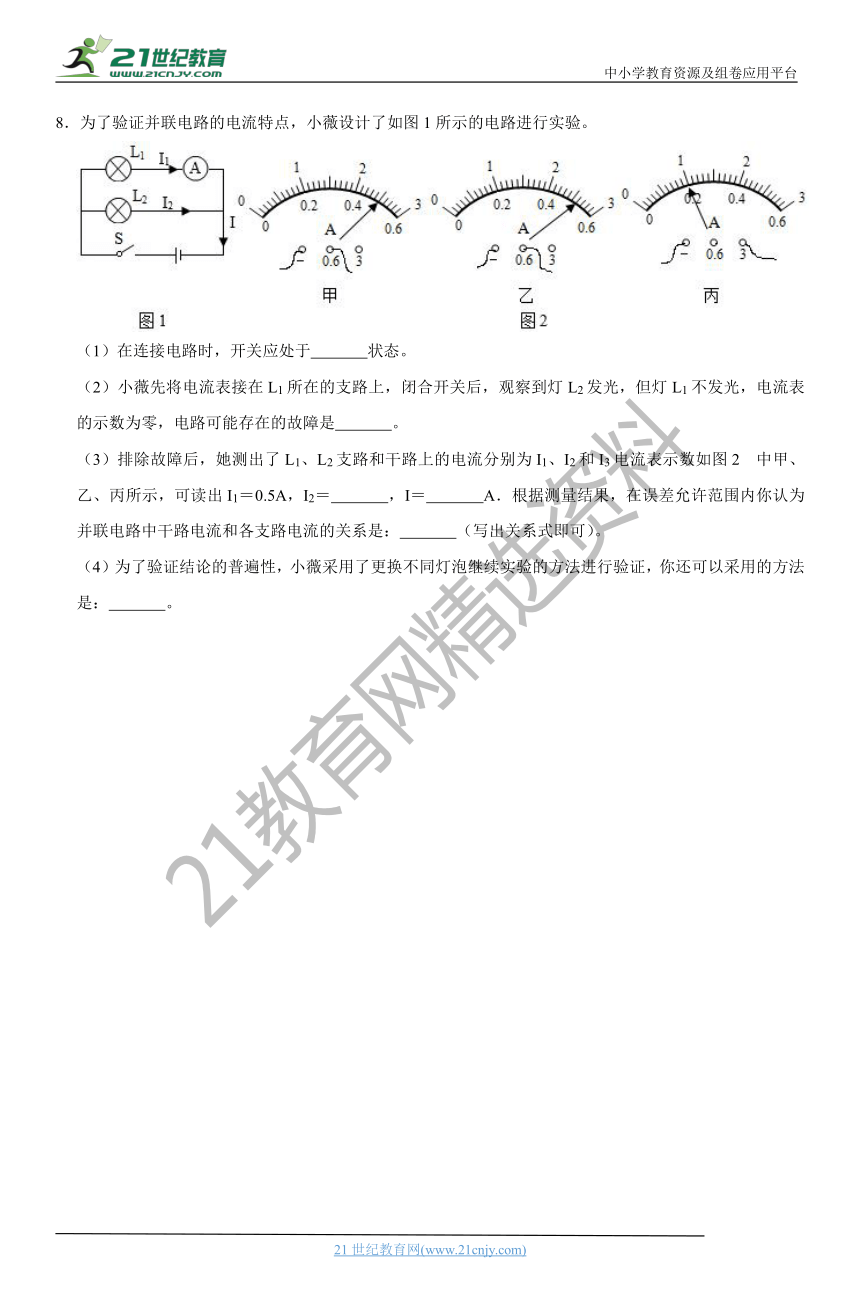

8．为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验。
(?http:?/??/?www.21cnjy.com?)
（1）在连接电路时，开关应处于　断开　状态。
（2）小薇先将电流表接在L1所在的支路上，闭
(?http:?/??/?www.21cnjy.com?)合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是　L1或电流表开路　。
（3）排除故障后，她测出
(?http:?/??/?www.21cnjy.com?)了L1、L2支路和干路上的电流分别为I1、I2和I3电流表示数如图2　中甲、乙、丙所示，可读出I1＝0.5A，I2＝　0.52　，I＝　1　A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：　I＝I1+I2　（写出关系式即可）。
（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：　改变电源电压或在干路中串联滑动变阻器　。
【分析】（1）任何电学实验，在连接电路时为了保护电源和用电器，开关都应是断开的；
（2）根据并联电路特点独立工作、互不影响可知，灯L2发光说明灯L1支路不可能短路，结合电流表的示数为0可知L1支路断路；
（3）根据电流表的量程和分度值读出电流表的示数，然后对数据进行分析即可得出结论；
（4）为了验证结论的普遍性，应从改变电路中的电流来入手，得出除了更换不同灯泡之外，能改变电路中电流的方法即可得出答案；
【解答】（1）为了保护电器，连接电路之前，开关应该是断开的。
（2）灯L2发光，但灯L1不发光，电流表的示数为零，说明L1支路不可能短路，只能是断路，即电路可能存在的故障是L1或电流表开路。
（3）甲和乙电流表的量程为0～0.6A，分度值为0.02A，所以I2＝0.52A；
乙电流表的量程为0～3A，分度值0.1A，所以I＝1A；
因为I1＝0.5A、I2＝0.52A、I＝1A；
在误差范围内I＝I1+I2。
（4）为了验证结论的普遍性，改变电路中的电流还可以采用的方法是用改变电源电压或在干路中串联滑动变阻器继续实验的方法进行验证。
故答案为：（1）断开；（2）L1或电流表开路；（3）0.5；0.52；1；I＝I1+I2；（4）改变电源电压或在干路中串联滑动变阻器。
【点评】探究并联电路电流的规律时，如果选用的灯泡的规格相同，会得出支路电流相等的结论，这是个特殊情况，应换用不同规格的灯泡重新进行实验。
