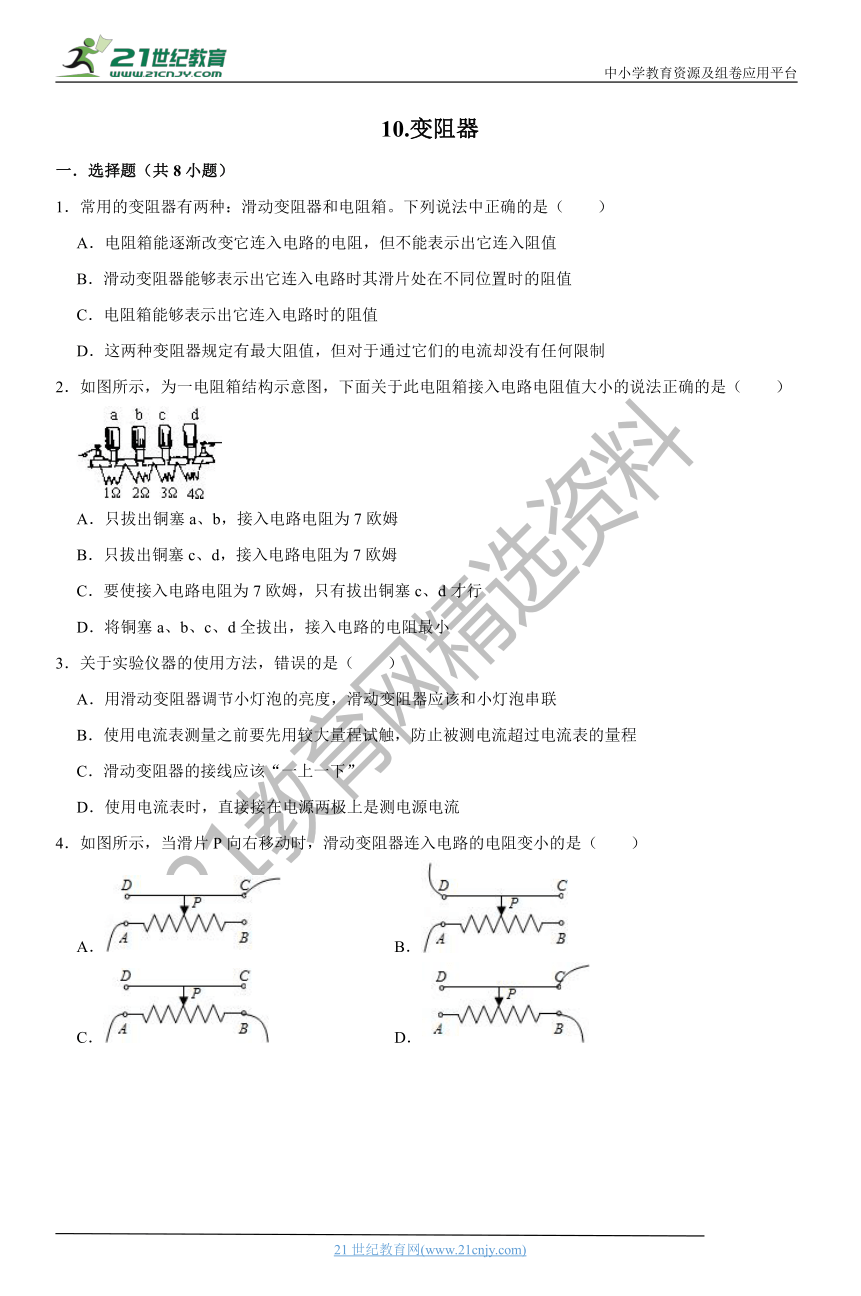

10.变阻器
一．选择题（共8小题）
1．常用的变阻器有两种：滑动变阻器和电阻箱。下列说法中正确的是（　　）
A．电阻箱能逐渐改变它连入电路的电阻，但不能表示出它连入阻值
B．滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值
C．电阻箱能够表示出它连入电路时的阻值
D．这两种变阻器规定有最大阻值，但对于通过它们的电流却没有任何限制
2．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（　　）
(?http:?/??/?www.21cnjy.com?)
A．只拔出铜塞a、b，接入电路电阻为7欧姆
B．只拔出铜塞c、d，接入电路电阻为7欧姆
C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行
D．将铜塞a、b、c、d全拔出，接入电路的电阻最小
3．关于实验仪器的使用方法，错误的是（　　）
A．用滑动变阻器调节小灯泡的亮度，滑动变阻器应该和小灯泡串联
B．使用电流表测量之前要先用较大量程试触，防止被测电流超过电流表的量程
C．滑动变阻器的接线应该“一上一下”
D．使用电流表时，直接接在电源两极上是测电源电流
4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（　　）
A．
B．
(?http:?/??/?www.21cnjy.com?)
C．
D．
(?http:?/??/?www.21cnjy.com?)

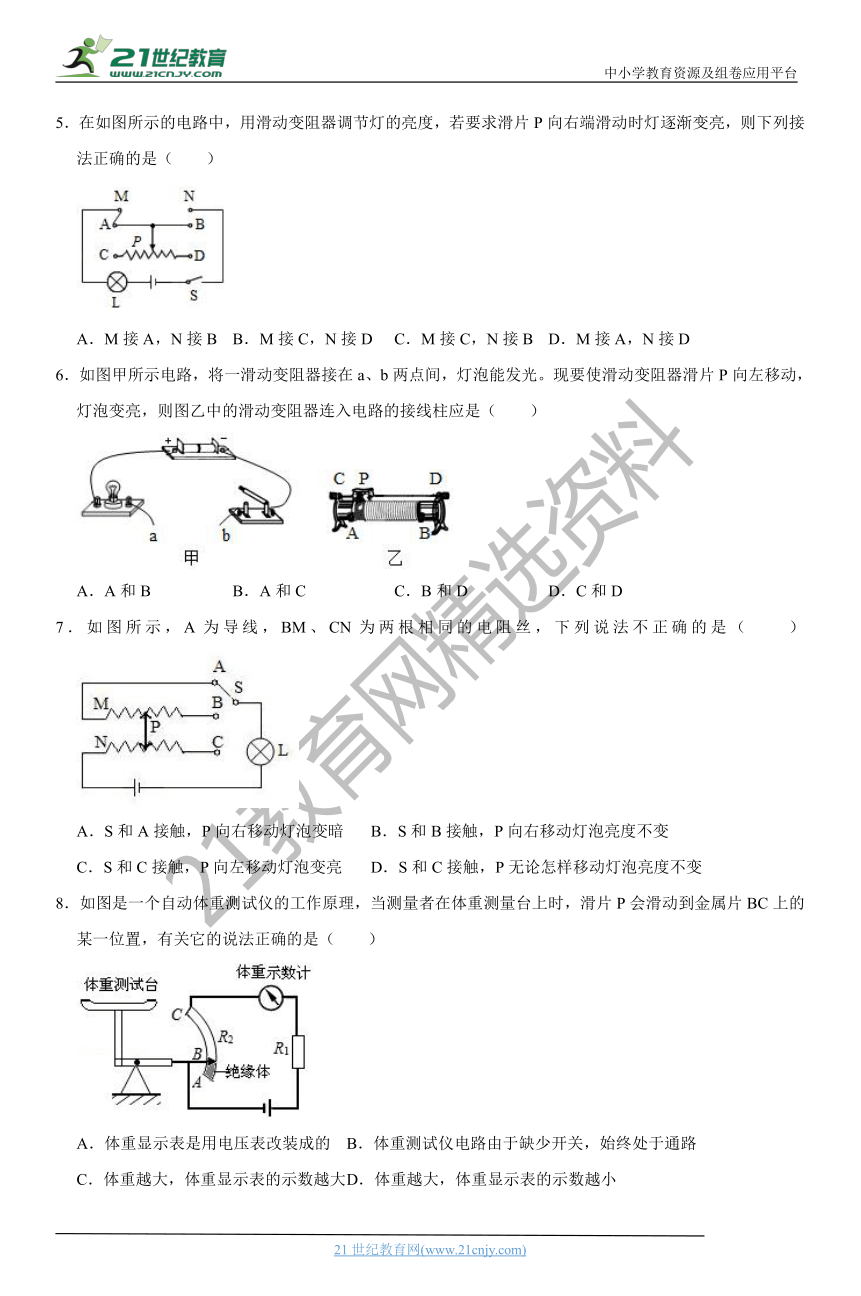

5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）21教育网
(?http:?/??/?www.21cnjy.com?)
A．M接A，N接B
B．M接C，N接D
C．M接C，N接B
D．M接A，N接D
6．如图甲所示电路，将一滑动
(?http:?/??/?www.21cnjy.com?)变阻器接在a、b两点间，灯泡能发光。现要使滑动变阻器滑片P向左移动，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是（　　）21·cn·jy·com
(?http:?/??/?www.21cnjy.com?)
A．A和B
B．A和C
C．B和D
D．C和D
7．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（　　）
(?http:?/??/?www.21cnjy.com?)
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度不变
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P无论怎样移动灯泡亮度不变
8．如图是一个自动体重测试仪的工作原理，当测量者在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，有关它的说法正确的是（　　）www-2-1-cnjy-com
(?http:?/??/?www.21cnjy.com?)
A．体重显示表是用电压表改装成的
B．体重测试仪电路由于缺少开关，始终处于通路
C．体重越大，体重显示表的示数越大
D．体重越大，体重显示表的示数越小

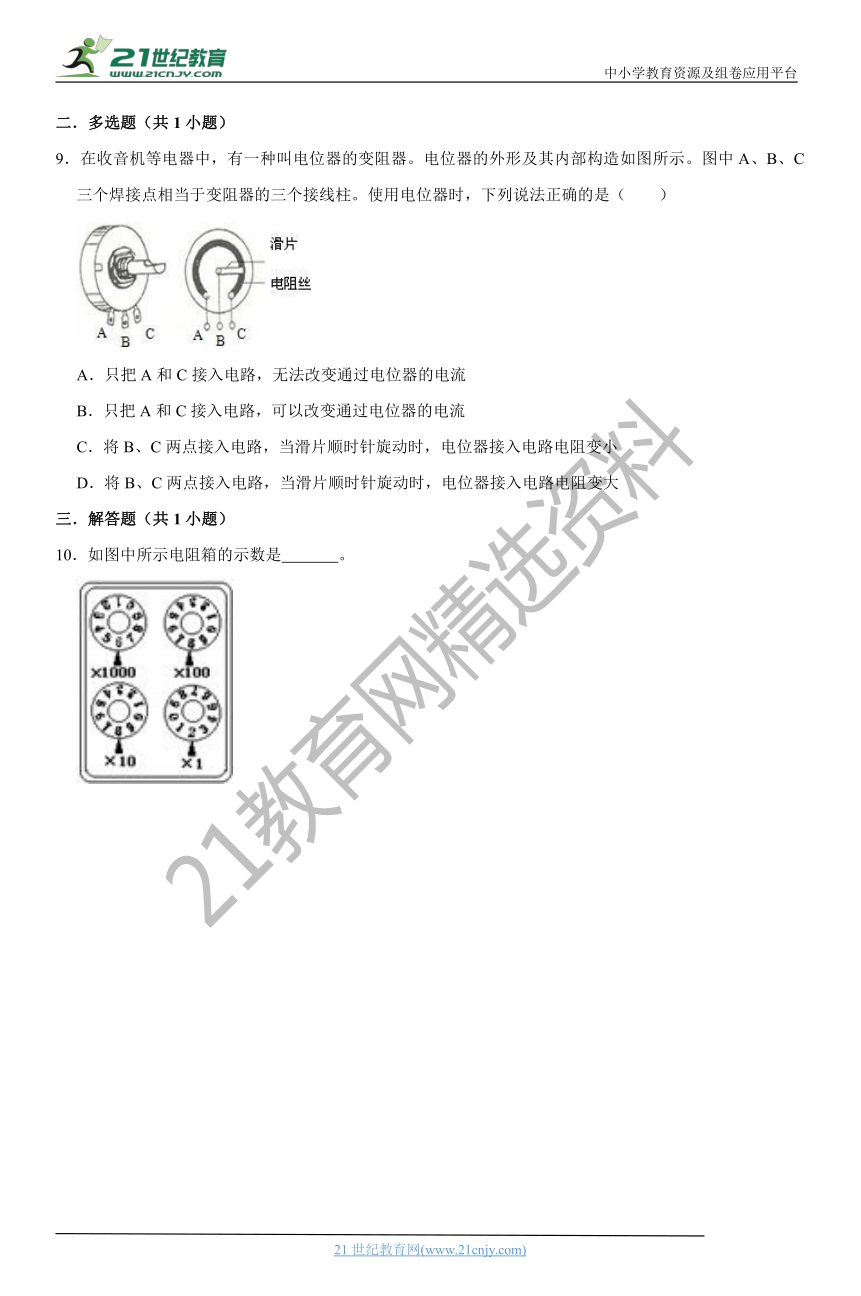

二．多选题（共1小题）
9．在收音机等电器中，有一种叫电
(?http:?/??/?www.21cnjy.com?)位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（　　）
(?http:?/??/?www.21cnjy.com?)
A．只把A和C接入电路，无法改变通过电位器的电流
B．只把A和C接入电路，可以改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
三．解答题（共1小题）
10．如图中所示电阻箱的示数是　
　。
(?http:?/??/?www.21cnjy.com?)

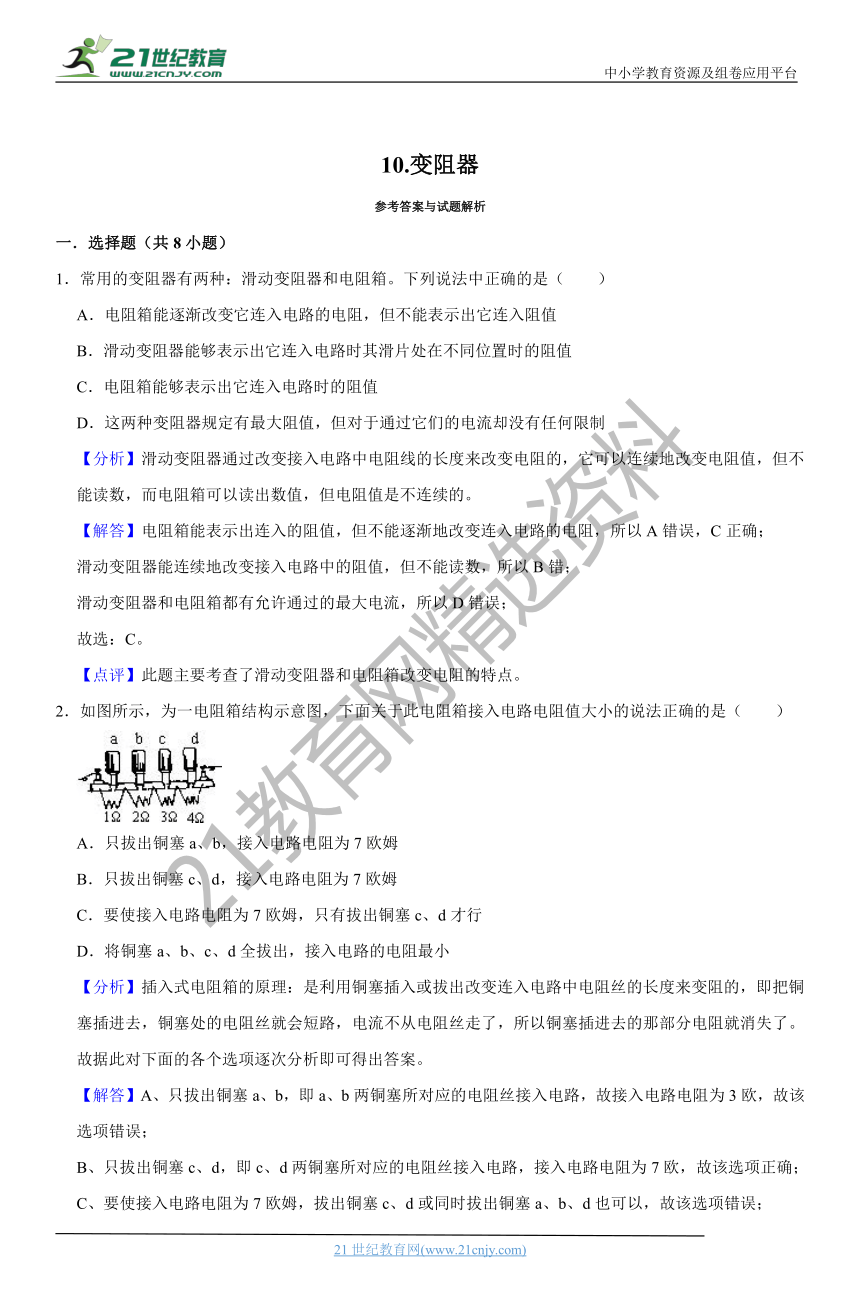

10.变阻器
参考答案与试题解析
一．选择题（共8小题）
1．常用的变阻器有两种：滑动变阻器和电阻箱。下列说法中正确的是（　　）
A．电阻箱能逐渐改变它连入电路的电阻，但不能表示出它连入阻值
B．滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值
C．电阻箱能够表示出它连入电路时的阻值
D．这两种变阻器规定有最大阻值，但对于通过它们的电流却没有任何限制
【分析】滑动变阻器通过改变接入电路中电阻线
(?http:?/??/?www.21cnjy.com?)的长度来改变电阻的，它可以连续地改变电阻值，但不能读数，而电阻箱可以读出数值，但电阻值是不连续的。2-1-c-n-j-y
【解答】电阻箱能表示出连入的阻值，但不能逐渐地改变连入电路的电阻，所以A错误，C正确；
滑动变阻器能连续地改变接入电路中的阻值，但不能读数，所以B错；
滑动变阻器和电阻箱都有允许通过的最大电流，所以D错误；
故选：C。
【点评】此题主要考查了滑动变阻器和电阻箱改变电阻的特点。
2．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（　　）
(?http:?/??/?www.21cnjy.com?)
A．只拔出铜塞a、b，接入电路电阻为7欧姆
B．只拔出铜塞c、d，接入电路电阻为7欧姆
C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行

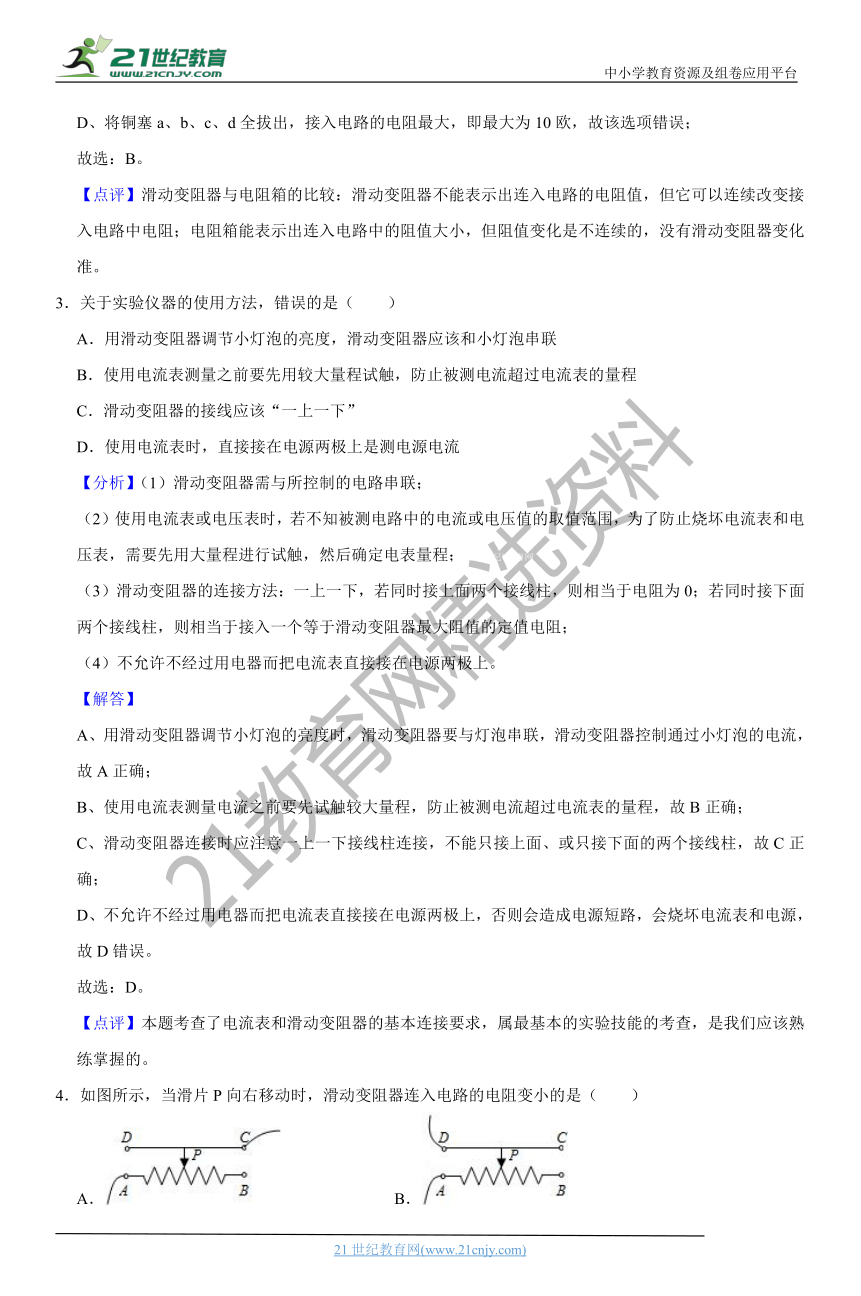

D．将铜塞a、b、c、d全拔出，接入电路的电阻最小
【分析】插入式电阻箱的原理：是利用铜塞
(?http:?/??/?www.21cnjy.com?)插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了，所以铜塞插进去的那部分电阻就消失了。故据此对下面的各个选项逐次分析即可得出答案。2·1·c·n·j·y
【解答】A、只拔出铜塞a、b，即a、b两铜塞所对应的电阻丝接入电路，故接入电路电阻为3欧，故该选项错误；21
cnjy
com
B、只拔出铜塞c、d，即c、d两铜塞所对应的电阻丝接入电路，接入电路电阻为7欧，故该选项正确；
C、要使接入电路电阻为7欧姆，拔出铜塞c、d或同时拔出铜塞a、b、d也可以，故该选项错误；
D、将铜塞a、b、c、d全拔出，接入电路的电阻最大，即最大为10欧，故该选项错误；
故选：B。
【点评】滑动变阻器与电阻箱的比较：
(?http:?/??/?www.21cnjy.com?)滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中电阻；电阻箱能表示出连入电路中的阻值大小，但阻值变化是不连续的，没有滑动变阻器变化准。【来源：21·世纪·教育·网】
3．关于实验仪器的使用方法，错误的是（　　）
A．用滑动变阻器调节小灯泡的亮度，滑动变阻器应该和小灯泡串联
B．使用电流表测量之前要先用较大量程试触，防止被测电流超过电流表的量程
C．滑动变阻器的接线应该“一上一下”
D．使用电流表时，直接接在电源两极上是测电源电流
【分析】（1）滑动变阻器需与所控制的电路串联；
（2）使用电流表或电压表时，若不
(?http:?/??/?www.21cnjy.com?)知被测电路中的电流或电压值的取值范围，为了防止烧坏电流表和电压表，需要先用大量程进行试触，然后确定电表量程；21·世纪
教育网
（3）滑动变阻器的连接方法：一上一下，
(?http:?/??/?www.21cnjy.com?)若同时接上面两个接线柱，则相当于电阻为0；若同时接下面两个接线柱，则相当于接入一个等于滑动变阻器最大阻值的定值电阻；【来源：21cnj
y.co
m】
（4）不允许不经过用电器而把电流表直接接在电源两极上。
【解答】
A、用滑动变阻器调节小灯泡的亮度时，滑动变阻器要与灯泡串联，滑动变阻器控制通过小灯泡的电流，故A正确；【版权所有：21教育】
B、使用电流表测量电流之前要先试触较大量程，防止被测电流超过电流表的量程，故B正确；
C、滑动变阻器连接时应注意一上一下接线柱连接，不能只接上面、或只接下面的两个接线柱，故C正确；
D、不允许不经过用电器而把电流表直接接在电源两极上，否则会造成电源短路，会烧坏电流表和电源，故D错误。21教育名师原创作品
故选：D。
【点评】本题考查了电流表和滑动变阻器的基本连接要求，属最基本的实验技能的考查，是我们应该熟练掌握的。
4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（　　）
A．
B．
(?http:?/??/?www.21cnjy.com?)
C．
D．
(?http:?/??/?www.21cnjy.com?)
【分析】首先明确此种接法中被利用的电阻，然后根据接入电路的电阻丝的长度确定电阻的变化。
【解答】A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意。
B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意。
C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意。www.21-cn-jy.com
D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意。
故选：D。
【点评】本题考查了滑动变阻器的使用；能够正确的确定接入电路的电阻丝是哪一段，是解答本题的关键。
5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）21世纪教育网版权所有
(?http:?/??/?www.21cnjy.com?)
A．M接A，N接B
B．M接C，N接D
C．M接C，N接B
D．M接A，N接D
【分析】滑动变阻器在使用时，要一上一下连接，且其最终阻值的变化取决于下端接线柱接哪一个，据此，结合题干要求进行解答。
【解答】滑动变阻器的滑片右移，
(?http:?/??/?www.21cnjy.com?)灯泡变亮，功率变大，根据P＝I2R，电路中电流变大。电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短。M应该接A或B，N接D。
故选：D。
【点评】掌握滑动变阻器的原理、作用、接线柱的接法。并会根据实际功率判断灯泡的亮度。
6．如图甲所示电路，将一滑动变阻器接
(?http:?/??/?www.21cnjy.com?)在a、b两点间，灯泡能发光。现要使滑动变阻器滑片P向左移动，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是（　　）
(?http:?/??/?www.21cnjy.com?)
A．A和B
B．A和C
C．B和D
D．C和D
【分析】滑动变阻器的原理是靠改变连入电
(?http:?/??/?www.21cnjy.com?)路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”；哪一段电阻丝被接入电路中是由下面的接线柱决定的。【出处：21教育名师】
【解答】灯泡变亮，即表明通过灯泡的电流变大，故电路的电阻变小，由于灯泡电阻不变，所以一定是由于变阻器的电阻变小造成的。
A、接A和B时，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，也就无法改变电流，这种接法不正确。
B、接A和C时，连入电路
(?http:?/??/?www.21cnjy.com?)中的电阻丝是PA部分。当滑片向左滑动时，PA电阻丝长度变短，电阻变小，则电流变大，电流变亮，故这种接法符合题意要求。
C、接B和D时，连入电路中的电阻丝是PB部分。当滑片P向左滑动时，PB电阻丝长度变长，电阻变大，则电流变小，这种接法不符合题意要求。
D、接C和D时，没有电阻丝接入电路，故这种接法不符合题意要求。
故选：B。
【点评】本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。
7．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（　　）
(?http:?/??/?www.21cnjy.com?)
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度不变
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P无论怎样移动灯泡亮度不变
【分析】移动滑片时只有改变连入电路的电阻的长度，才能改变连入电路的电阻的大小，从而改变灯泡的亮度。
【解答】A、S和A接触，MN电
(?http:?/??/?www.21cnjy.com?)阻丝接入电路，P向右移动，MPN的长度增大，则电路中的电阻变大，由欧姆定律可知，电路中的电流将变小，即灯泡变暗，故A正确；
B、S和B接触，BPN电
(?http:?/??/?www.21cnjy.com?)阻丝接入电路，P向右移动时，BN的长度不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变，故B正确；
CD、S和C接触，CPN电阻丝接入
(?http:?/??/?www.21cnjy.com?)电路，P无论怎样移动，CN的长度均不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变，故C不正确，D正确。
故选：C。
【点评】掌握影响导体电阻的因素和欧姆定律的应用，关键是能从电路中分析出滑片的移动，电阻丝长度如何变化。
8．如图是一个自动体重测试仪的工作原理，当测量者在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，有关它的说法正确的是（　　）
(?http:?/??/?www.21cnjy.com?)
A．体重显示表是用电压表改装成的
B．体重测试仪电路由于缺少开关，始终处于通路
C．体重越大，体重显示表的示数越大
D．体重越大，体重显示表的示数越小
【分析】（1）根据电表的正确使用，即电流表串联在电路中，电压表并联在电路中判断体重显示表；
（2）当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路断路；
（3）当测试仪所测体重越大时，滑动变阻器接入电路的电阻越小，根据欧姆定律可知电路中电流的变化。
【解答】（1）由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A不正确；
（2）当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路断路，故B不正确；
（3）当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故C正确，D不正确。21
cnjy
com
故选：C。
【点评】解决本题的关键是欧姆定律以及滑动变阻器的正确使用；并会将理论知识应用到实际生活当中，真正体会从物理走向生活的理念。
二．多选题（共1小题）
9．在收音机等电器中，有一种叫电
(?http:?/??/?www.21cnjy.com?)位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（　　）
(?http:?/??/?www.21cnjy.com?)
A．只把A和C接入电路，无法改变通过电位器的电流
B．只把A和C接入电路，可以改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
【分析】电位器是一个滑动变阻器，当
(?http:?/??/?www.21cnjy.com?)把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小；当把C、B接入电路时，接入了右半段，滑片顺时针转动时，连入电路的电阻减小，电流增大。21cnjy.com
【解答】（1）只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流。故A正确，B错误。
（2）只将B、C两点接入电路，电阻丝的右半段接入了电路，当滑片顺时针旋动时，电位器接入电路电阻变小。故C正确，D错误。
故选：AC。
【点评】电位器是一个变形的
(?http:?/??/?www.21cnjy.com?)滑动变阻器，此滑动变阻器有三个接线柱，明确每选择其中的两个接线柱时，滑动变阻器连入电路的电阻。本题体现了物理和生活的密切关系。
三．解答题（共1小题）
10．如图中所示电阻箱的示数是　6882Ω　。
(?http:?/??/?www.21cnjy.com?)
【分析】电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加。
【解答】由图可知，变阻箱的示数：R＝6×1000Ω+8×100Ω+8×10Ω+2×1Ω＝6882Ω。
故答案为：6882Ω。
【点评】本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似。
