人教版九年级物理全一册 第十六章 电压 电阻 第4节 变阻器（基础+提高+中考+答案）

中小学教育资源及组卷应用平台
第十六章
电压
电阻
第4节
变阻器
课课练（含答案）
姓名：?????
班级：????
考号：
座位号：????
一、选择题。

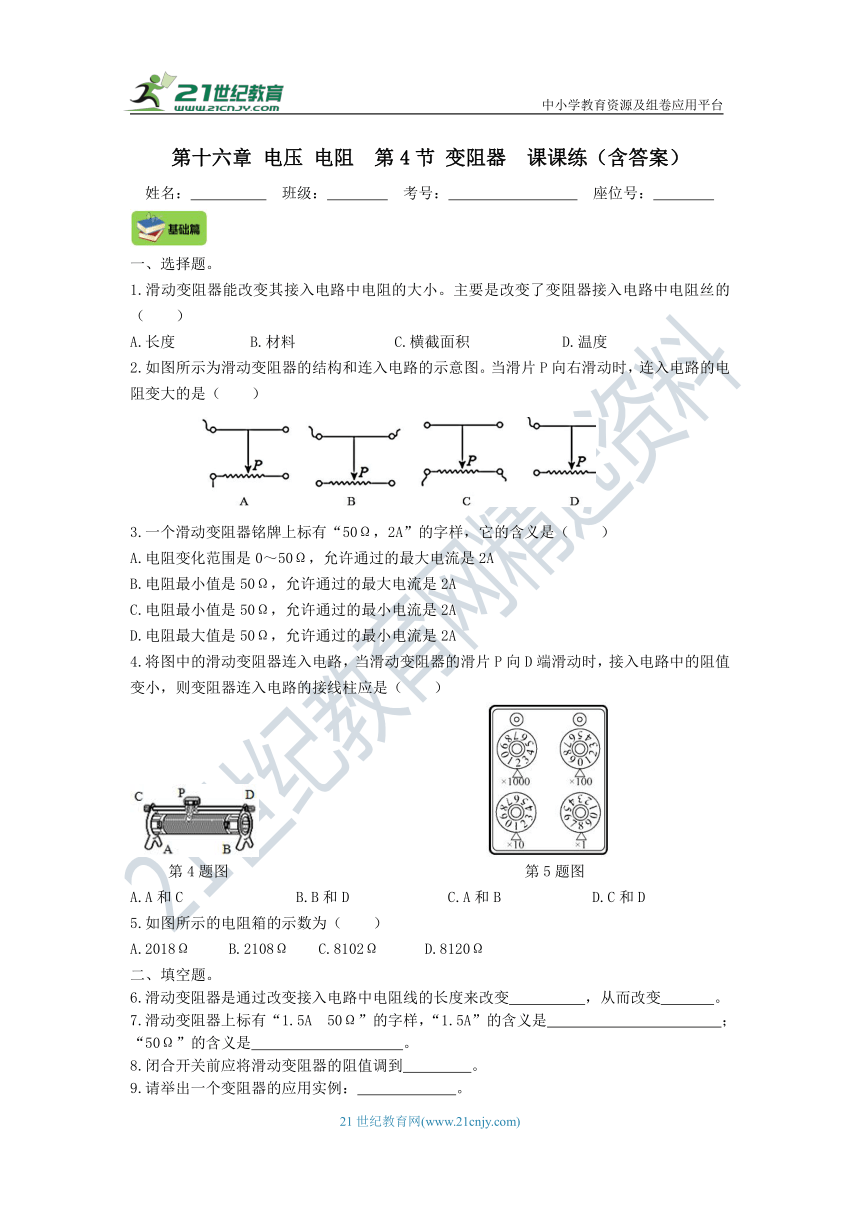

1.滑动变阻器能改变其接入电路中电阻的大小。主要是改变了变阻器接入电路中电阻丝的（　　）
A.长度
B.材料
C.横截面积
D.温度
2.如图所示为滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时，连入电路的电阻变大的是（　　）
3.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（　　）
A.电阻变化范围是0～50Ω，允许通过的最大电流是2A
B.电阻最小值是50Ω，允许通过的最大电流是2A
C.电阻最小值是50Ω，允许通过的最小电流是2A
D.电阻最大值是50Ω，允许通过的最小电流是2A
4.将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向D端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是（　　）
第4题图
第5题图
A.A和C
B.B和D
C.A和B
D.C和D
5.如图所示的电阻箱的示数为（　　）
A.2018Ω
B.2108Ω
C.8102Ω
D.8120Ω
二、填空题。
6.滑动变阻器是通过改变接入电路中电阻线的长度来改变
，从而改变
。
7.滑动变阻器上标有“1.5A
50Ω”的字样，“1.5A”的含义是
；“50Ω”的含义是
。
8.闭合开关前应将滑动变阻器的阻值调到
。
9.请举出一个变阻器的应用实例：
。
一、选择题。

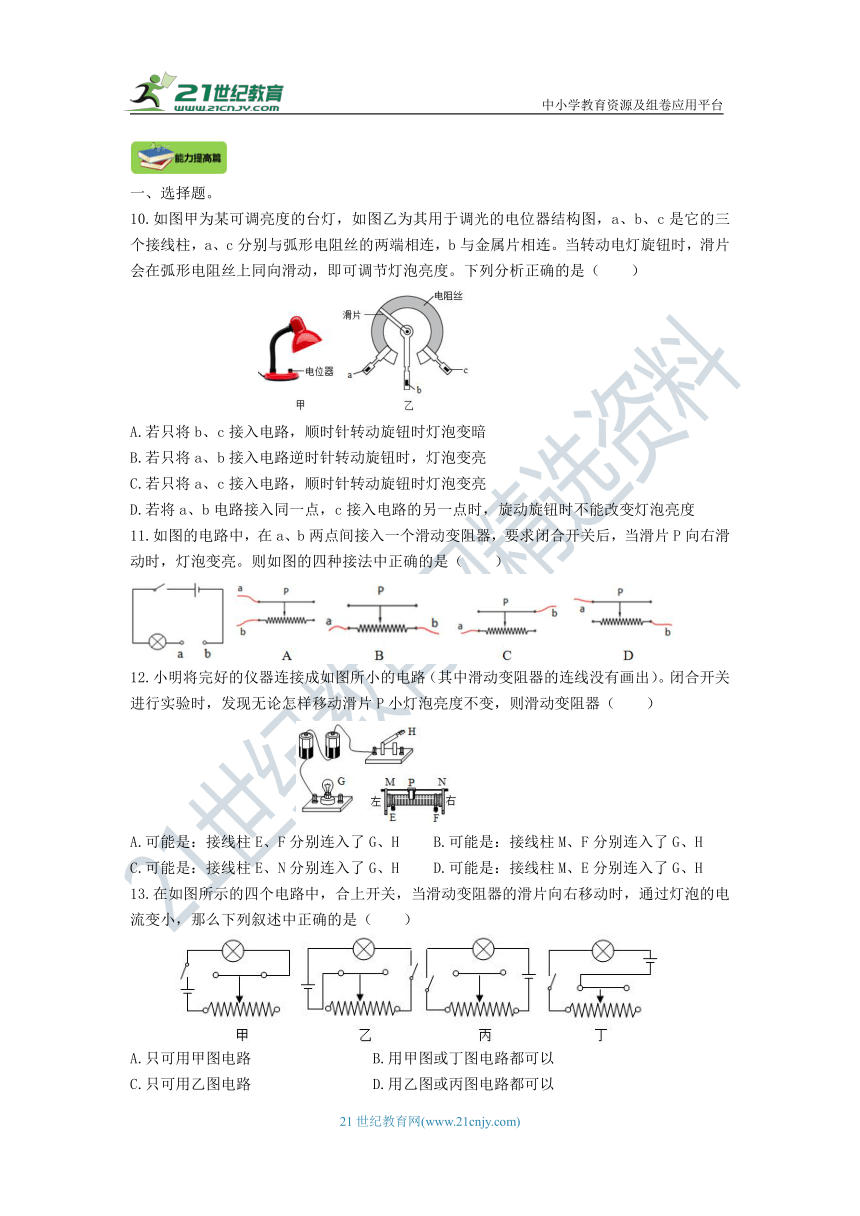

10.如图甲为某可调亮度的台灯，如图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。当转动电灯旋钮时，滑片会在弧形电阻丝上同向滑动，即可调节灯泡亮度。下列分析正确的是（　　）
A.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B.若只将a、b接入电路逆时针转动旋钮时，灯泡变亮
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.若将a、b电路接入同一点，c接入电路的另一点时，旋动旋钮时不能改变灯泡亮度
11.如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。则如图的四种接法中正确的是（　　）
12.小明将完好的仪器连接成如图所小的电路（其中滑动变阻器的连线没有画出）。闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，则滑动变阻器（　　）
A.可能是：接线柱E、F分别连入了G、H
B.可能是：接线柱M、F分别连入了G、H
C.可能是：接线柱E、N分别连入了G、H
D.可能是：接线柱M、E分别连入了G、H
13.在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（　　）
A.只可用甲图电路
B.用甲图或丁图电路都可以
C.只可用乙图电路
D.用乙图或丙图电路都可以

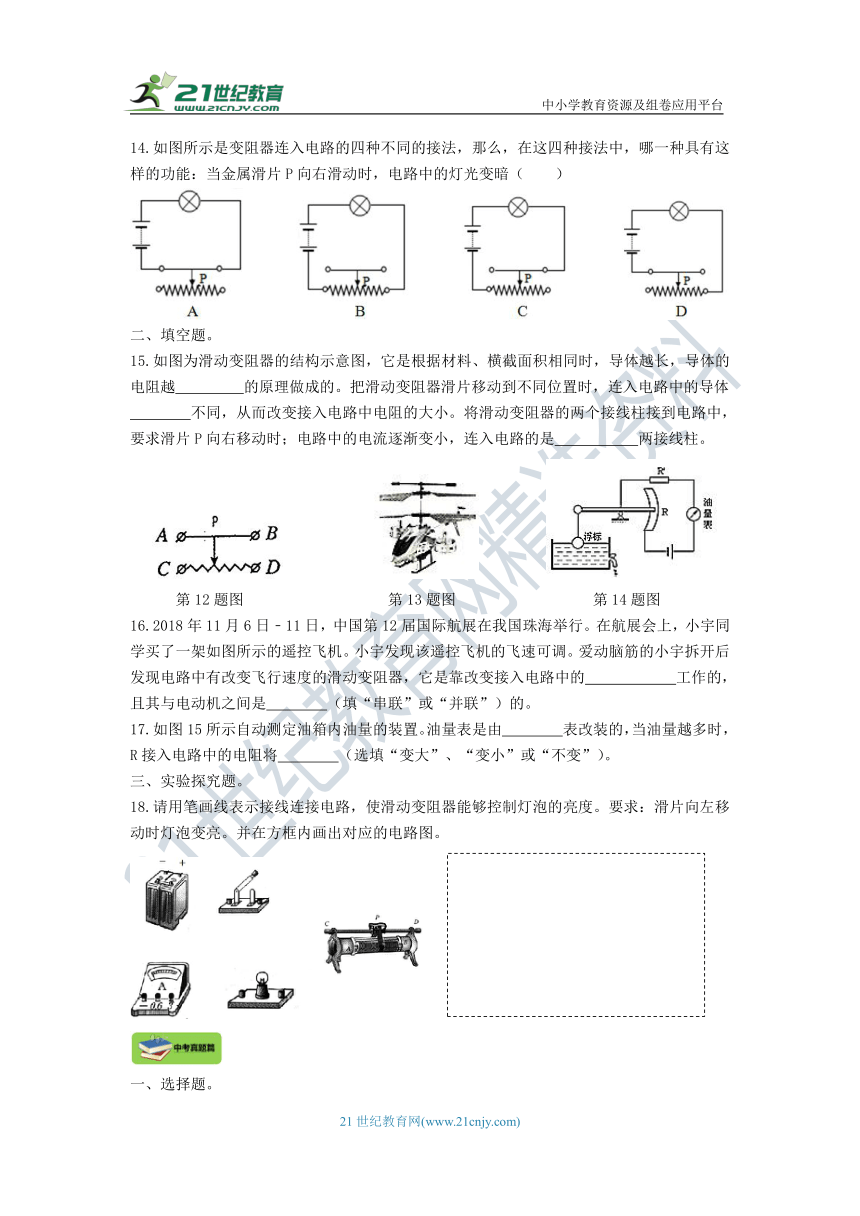

14.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能：当金属滑片P向右滑动时，电路中的灯光变暗（　　）
二、填空题。
15.如图为滑动变阻器的结构示意图，它是根据材料、横截面积相同时，导体越长，导体的电阻越
的原理做成的。把滑动变阻器滑片移动到不同位置时，连入电路中的导体
　
　不同，从而改变接入电路中电阻的大小。将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时；电路中的电流逐渐变小，连入电路的是　
　两接线柱。
第12题图
第13题图
第14题图
16.2018年11月6日﹣11日，中国第12届国际航展在我国珠海举行。在航展会上，小宇同学买了一架如图所示的遥控飞机。小宇发现该遥控飞机的飞速可调。爱动脑筋的小宇拆开后发现电路中有改变飞行速度的滑动变阻器，它是靠改变接入电路中的　
　工作的，且其与电动机之间是　
　（填“串联”或“并联”）的。
17.如图15所示自动测定油箱内油量的装置。油量表是由????表改装的，当油量越多时，R接入电路中的电阻将????（选填“变大”、“变小”或“不变”）。
三、实验探究题。
18.请用笔画线表示接线连接电路，使滑动变阻器能够控制灯泡的亮度。要求：滑片向左移动时灯泡变亮。并在方框内画出对应的电路图。
一、选择题。
19.(2019·天津)如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　）
20.(2019·菏泽)当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　）
二、填空题。
21.(2019·北京)如图所示，电阻箱的示数为　　
Ω。
(
1
100
1000
10
)
22.
(2019·铜仁)滑动变阻器是通过改变接入电路中电阻丝的
来改变电阻的大小，从而改变流过电路中的
。
第十六章
电压
电阻
第4节
变阻器
课课练
参考答案
1.A
2.A
3.A
4.B
5.A
6.
电阻
电流
7.
允许通过的最大电流是1.5A
最大阻值是50Ω
8.
最大
9.电位器（调光旋钮、音量开关）
10.B
11.D
12.A
13.B
14.C
15.大
长度
AD或BD
16.导体长度
串联
17.电流表
变小
18.
19.A
20.C
21.2035
22.长度
电流
