暑假衔接---第十五课时（九年级上预习---15.2 电流和电路）有答案

中小学教育资源及组卷应用平台

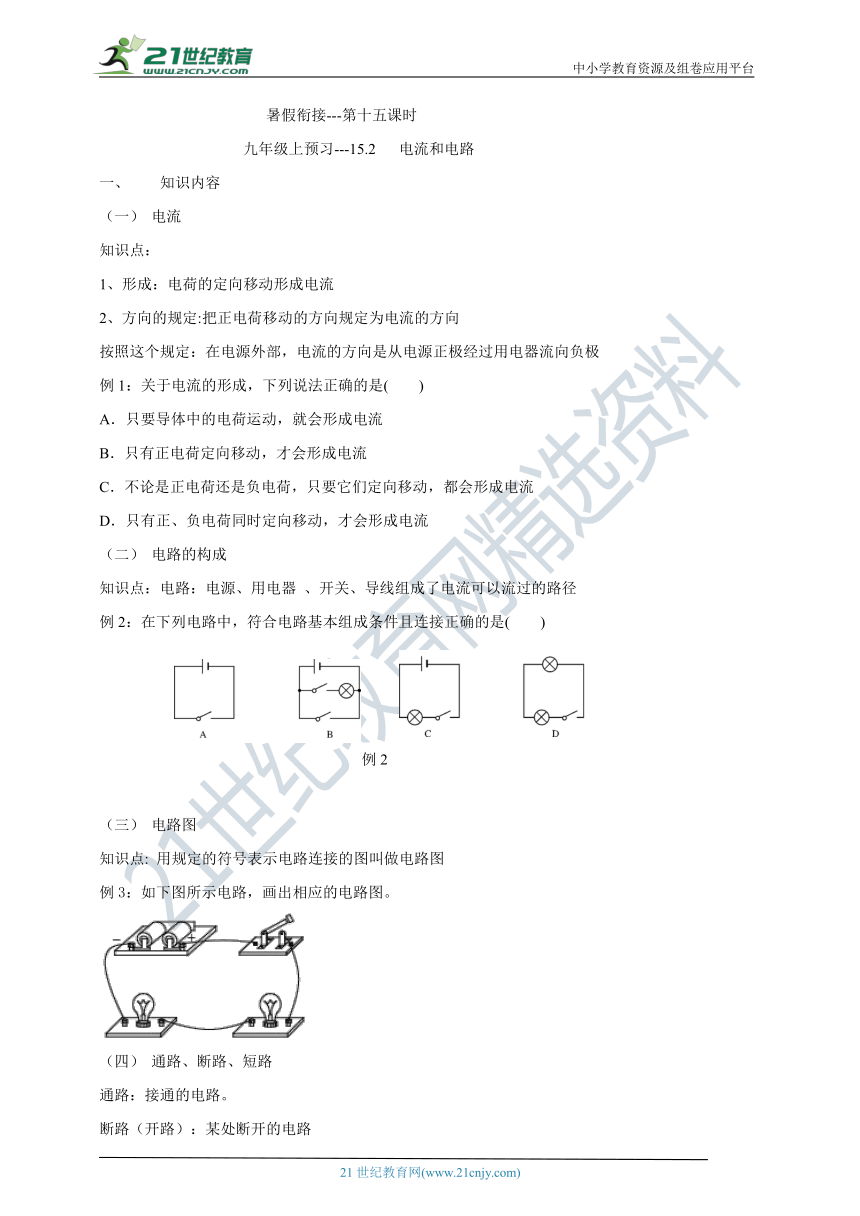

暑假衔接---第十五课时
九年级上预习---15.2
电流和电路
1、
知识内容
（1）
电流
知识点：
1、形成：电荷的定向移动形成电流
2、方向的规定:把正电荷移动的方向规定为电流的方向
按照这个规定：在电源外部，电流的方向是从电源正极经过用电器流向负极
例1：关于电流的形成，下列说法正确的是(　　)
A．只要导体中的电荷运动，就会形成电流
B．只有正电荷定向移动，才会形成电流
C．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
D．只有正、负电荷同时定向移动，才会形成电流
（2）
电路的构成
知识点：电路：电源、用电器
、开关、导线组成了电流可以流过的路径
例2：在下列电路中，符合电路基本组成条件且连接正确的是(　　)
（3）
电路图
知识点:
用规定的符号表示电路连接的图叫做电路图
例3：如下图所示电路，画出相应的电路图。
（4）
通路、断路、短路
通路：接通的电路。
断路（开路）：某处断开的电路

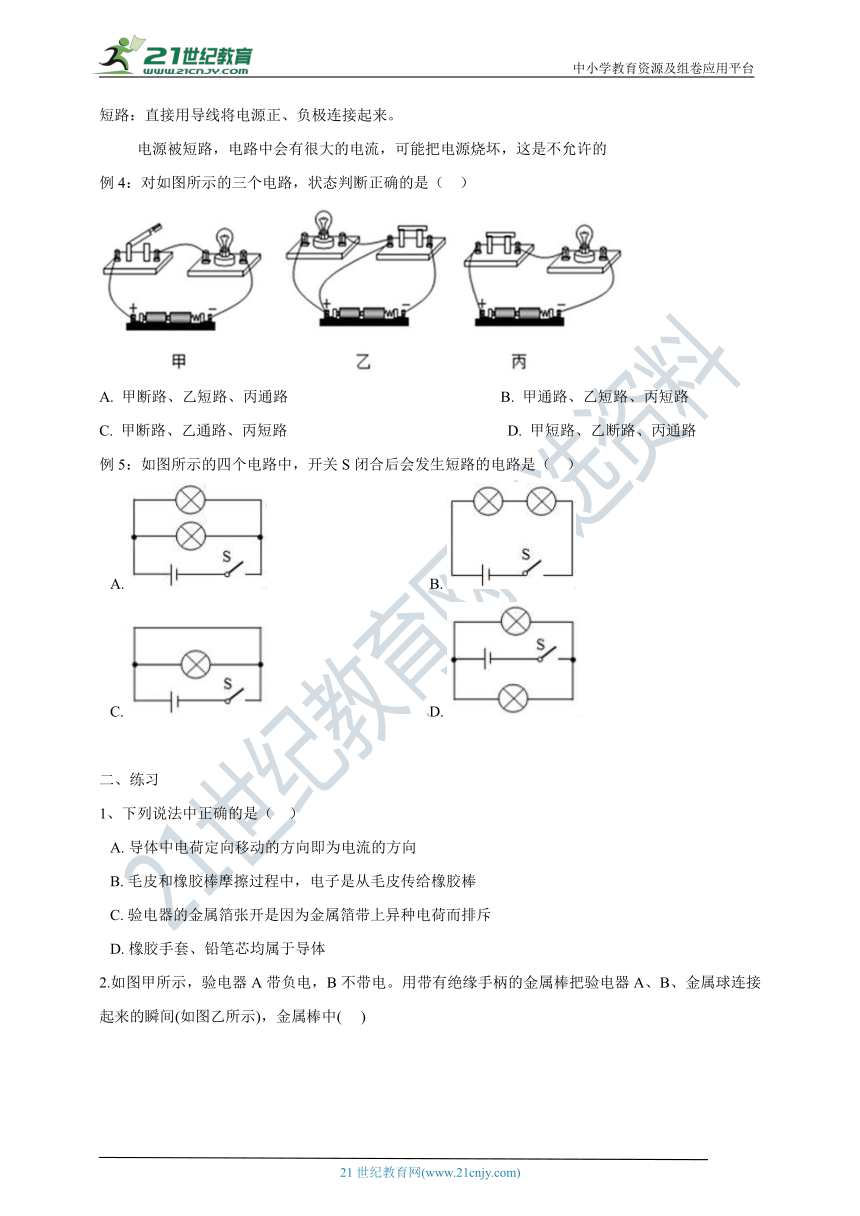

短路：直接用导线将电源正、负极连接起来。
电源被短路，电路中会有很大的电流，可能把电源烧坏，这是不允许的
例4：对如图所示的三个电路，状态判断正确的是（
）
A.
甲断路、乙短路、丙通路
B.
甲通路、乙短路、丙短路
C.
甲断路、乙通路、丙短路
D.
甲短路、乙断路、丙通路
例5：如图所示的四个电路中，开关S闭合后会发生短路的电路是（
??）
A.????????????????????????????????????????????B.?
C.???????????????????????????????????????????D.?
二、练习
1、下列说法中正确的是（??
）
A.?导体中电荷定向移动的方向即为电流的方向
B.?毛皮和橡胶棒摩擦过程中，电子是从毛皮传给橡胶棒
C.?验电器的金属箔张开是因为金属箔带上异种电荷而排斥
D.?橡胶手套、铅笔芯均属于导体
2.如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B、金属球连接起来的瞬间(如图乙所示)，金属棒中(???
)
A.?电流方向由A到B???????????
B.?电流方向由B到A???????????
C.?有电流但方向无法确定???????????
D.?始终无电流
3.下列说法正确的是（??
）
A.?用电器是将电能转化成其他形式能的装置
B.?如果两个轻小物体相互吸引，这两个物体一定都带电
C.?电流是沿着“正极→电源→负极”的方向流动的
D.?电暖器工作一段时间后室内温度升高，是扩散现象
4.下列电路中两灯泡可以正常发光的是（???
）
5、如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（???
）
A.?玻璃??????????????????????????????????????B.?塑料?????????????????????????????????????
?C.?铜??????????????????????????????????????
D.?木头
6.在如图所示的四个电路图中，满足电路基本组成且连接正确的是（
???
）
A.?????????????????B.?????????????????C.?????????????????D.?
7.下列关于电流的说法中，正确的是：（
??）
A.?电荷的移动形成电流;??????????????????????????????????????????B.?电流可以是正、负电荷向相反方向移动形成的;
C.?电流的方向就是电荷定向移动的方向;??????????????????D.?电流总是从电源正极流向负极.
8.如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电。关于房卡和房间内用电器的连接，下列说法中错误的是（??
）
A.?房卡相当于一个开关???????????????????????????????????????????
B.?房卡实际上是一个用电器
C.?房卡插入槽内时一定是接在干路上??????????????????????
D.?房间内的电灯、电视等用电器是并联的
9.如图所示的电路中，灯泡能发光的电路是(???
)
10.小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（???
）
11、13.在如图所示电路中,闭合开关后,两盏灯都能发光的是（???
）
A.?????????????B.?????????????C.?????????????D.?
12、如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（
?）
13.如图所示的电路，正确的是（??
）
14、如图所示，当开关闭合时，发生的现象是（???
）
⑴灯正常发光（2）灯不亮
⑶电源会被烧坏（4）灯会被烧坏
A.?（1）和（4）?????????????????B.?（2）和
（4）?????????????????
C.?（3）和（4）?????????????????D.?（2）和（3）
15、如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列说法中正确的是
A.产生闪电时，创造了电荷
B.产生闪电时，云层失去了原子核
C.云层带正电，是因为云层得到了电子
D.图中的电流方向是从云层到避雷针
16、短路和断路是电路中常见的故障，下列四幅图有电源短路现象的是（
）
答
案
一、知识内容
例1：C
例2：C
例3：
例4：A
例5：C
2、
练习
1、
B
2、B
3、
A
4、C
5、C
6.
C
7、B
8、
B
9、C
10、A
11、C
12、D
13、D
14、
D
15、D
16、B
例2
C
B
D
A
5题
8题
D
C
B
A
A
B
C
D
A
B
C
D
A
B
C
D
14题
15题
16题
