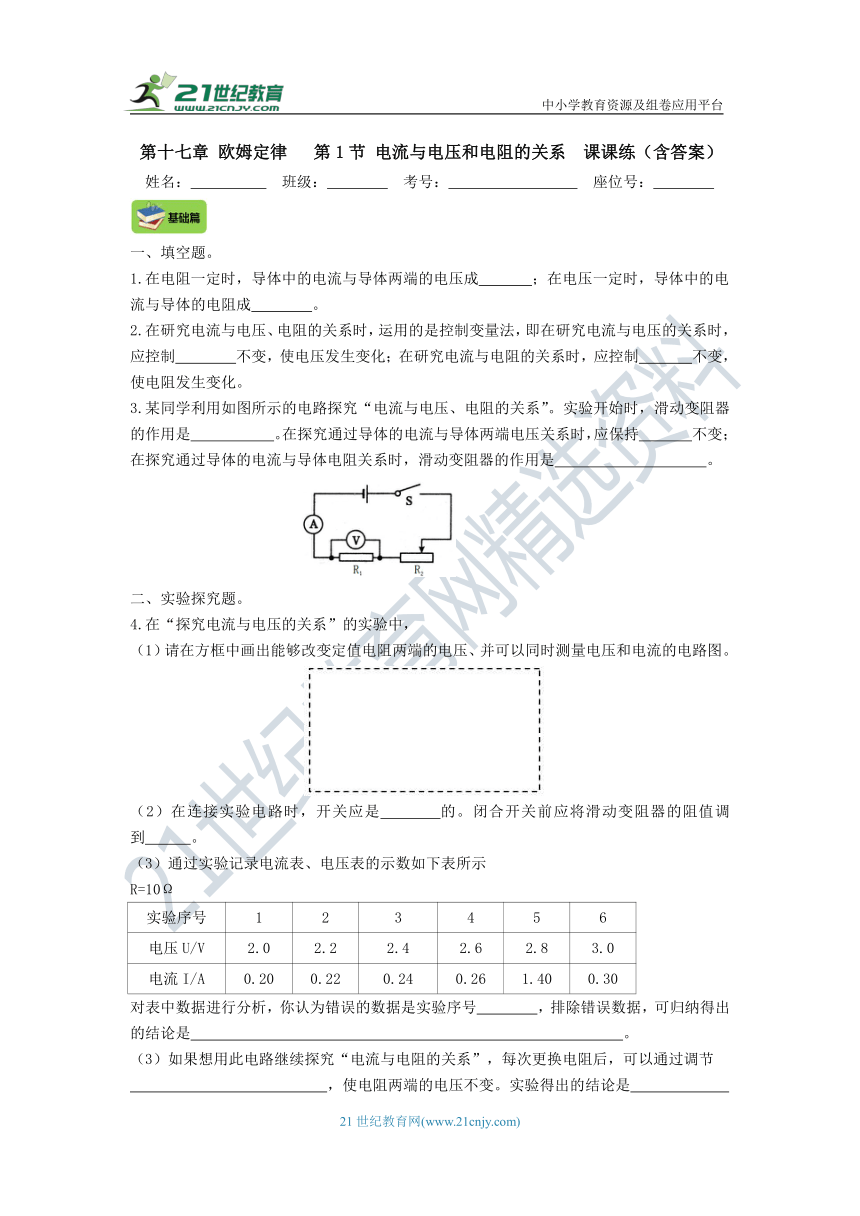

人教版九年级物理全一册 第十七章 欧姆定律 第1节 电流与电压和电阻的关系（基础+提高+中考+答案）

中小学教育资源及组卷应用平台
第十七章
欧姆定律
第1节
电流与电压和电阻的关系
课课练（含答案）
姓名：?????
班级：????
考号：
座位号：????
一、填空题。
1.在电阻一定时，导体中的电流与导体两端的电压成
；在电压一定时，导体中的电流与导体的电阻成
。
2.在研究电流与电压、电阻的关系时，运用的是控制变量法，即在研究电流与电压的关系时，应控制
不变，使电压发生变化；在研究电流与电阻的关系时，应控制
不变，使电阻发生变化。
3.某同学利用如图所示的电路探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是
。在探究通过导体的电流与导体两端电压关系时，应保持
不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是
。
二、实验探究题。
4.在“探究电流与电压的关系”的实验中，
（1）请在方框中画出能够改变定值电阻两端的电压、并可以同时测量电压和电流的电路图。
（2）在连接实验电路时，开关应是
的。闭合开关前应将滑动变阻器的阻值调到
。
（3）通过实验记录电流表、电压表的示数如下表所示
R=10Ω
实验序号
1
2
3
4
5
6
电压U/V
2.0
2.2
2.4
2.6
2.8
3.0
电流I/A
0.20
0.22
0.24
0.26
1.40
0.30
对表中数据进行分析，你认为错误的数据是实验序号　　
，排除错误数据，可归纳得出的结论是　　
。
（3）如果想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，可以通过调节
　　
，使电阻两端的电压不变。实验得出的结论是
　　
。
一、选择题。

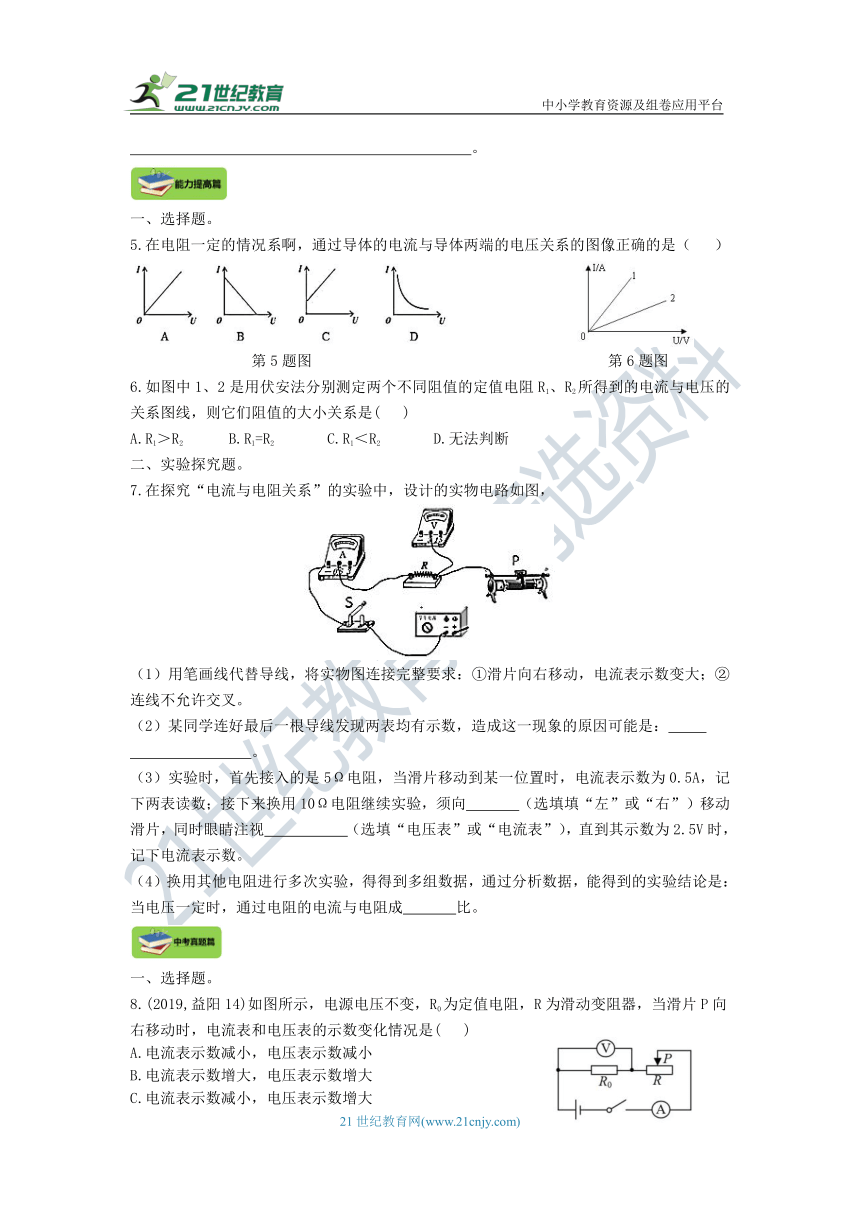

5.在电阻一定的情况系啊，通过导体的电流与导体两端的电压关系的图像正确的是（
）
第5题图
第6题图
6.如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是(
)
A.R1＞R2
B.R1=R2
C.R1＜R2
D.无法判断
二、实验探究题。
7.在探究“电流与电阻关系”的实验中，设计的实物电路如图，
（1）用笔画线代替导线，将实物图连接完整要求：①滑片向右移动，电流表示数变大；②连线不允许交叉。
（2）某同学连好最后一根导线发现两表均有示数，造成这一现象的原因可能是：
。
（3）实验时，首先接入的是5Ω电阻，当滑片移动到某一位置时，电流表示数为0.5A，记下两表读数；接下来换用10Ω电阻继续实验，须向
（选填填“左”或“右”）移动滑片，同时眼睛注视
（选填“电压表”或“电流表”），直到其示数为2.5V时，记下电流表示数。
（4）换用其他电阻进行多次实验，得得到多组数据，通过分析数据，能得到的实验结论是：当电压一定时，通过电阻的电流与电阻成
比。
一、选择题。
8.(2019,益阳14)如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是(
)
A.电流表示数减小，电压表示数减小
B.电流表示数增大，电压表示数增大
C.电流表示数减小，电压表示数增大
D.电流表示数增大，电压表示数减小
二、填空题。

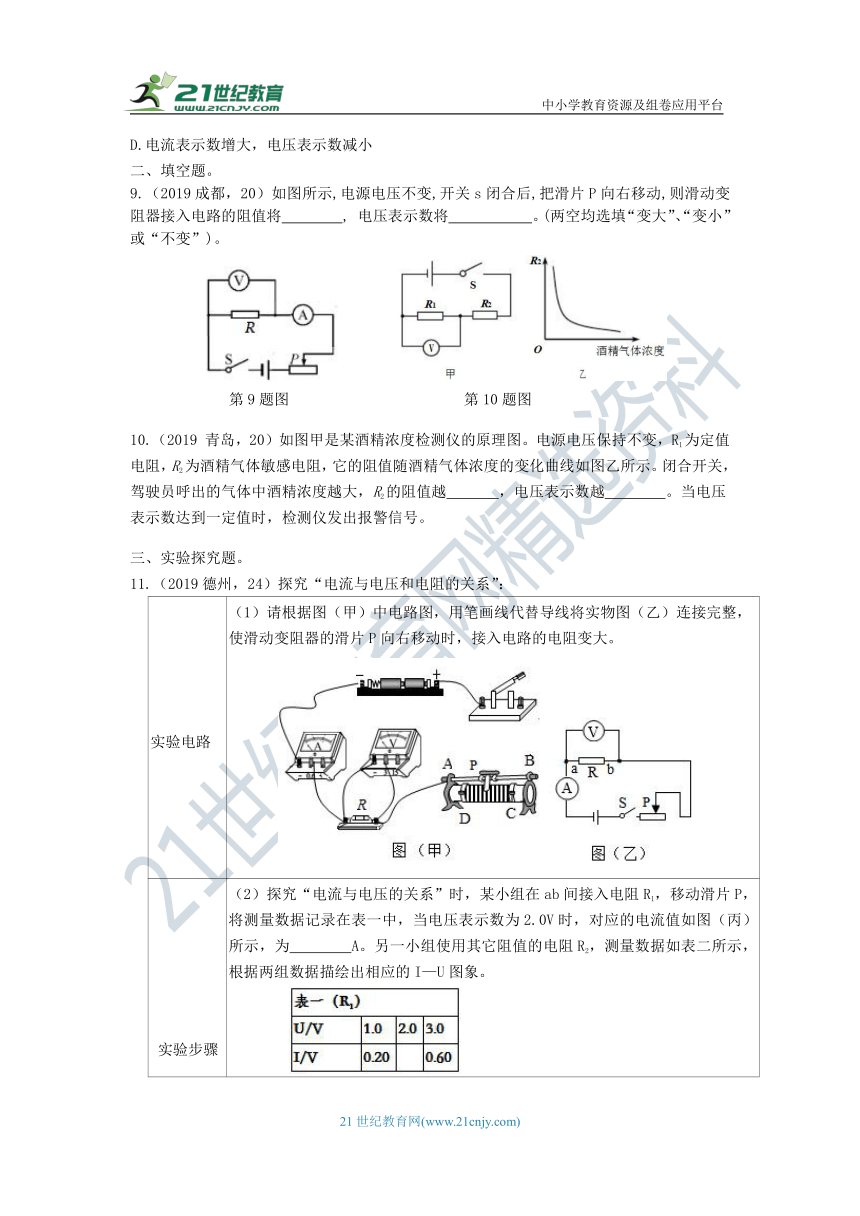

9.（2019成都，20）如图所示,电源电压不变,开关s闭合后,把滑片P向右移动,则滑动变阻器接入电路的阻值将
,
电压表示数将
。(两空均选填“变大”、“变小”或“不变”)。
第9题图
第10题图
10.（2019
青岛，20）如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值越
，电压表示数越
。当电压表示数达到一定值时，检测仪发出报警信号。
三、实验探究题。
11.（2019德州，24）探究“电流与电压和电阻的关系”：
实验电路
请根据图（甲）中电路图，用笔画线代替导线将实物图（乙）连接完整，使滑动变阻器的滑片P向右移动时，接入电路的电阻变大。
实验步骤
探究“电流与电压的关系”时，某小组在ab间接入电阻R1，移动滑片P，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图（丙）所示，为　
　
A。另一小组使用其它阻值的电阻R2，测量数据如表二所示，根据两组数据描绘出相应的I—U图象。
实验结论
（3）根据描绘出的I—U图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成　
　
；其中图线　
　表示的是R1的I—U图象。
问题讨论
（4）探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了　
　
（填字母序号）。
A.寻找普遍规律
B.取平均值减小误差
（5）某同学继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2.0V电压下的电流，然后断开开关，将5Ω电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法　
　
（选填“正确”或“错误”），理由是　
　。
12.（2019临沂，35）在“探究电流与电阻关系”的实验中，小明依次选用阻值为5Ω、10Ω、20Ω的定值电阻进行实验。
（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线。
（2）改正错误后闭合开关，电流表有示数而电压表无示数，电路故障可能是______
。
（3）排除故障后闭合开关，移动滑动变阻器的滑片至某一位置，电流表的示数如图乙所示，此时电路中的电流为______A。
（4）断开开关，将5Ω的定值电阻换成10Ω的并闭合开关，此时应将滑动变阻器的滑片向______（选填“左”或“右”）端移动，这一过程中眼睛要一直观察______
表示数的变化。
（5）下表是实验中记录的数据，分析数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成_____
比。
实验次数
1
2
3
定值电阻R/Ω
5
10
20
电流/A
0.2
0.1
第十七章
欧姆定律
第1节
电流与电压和电阻的关系
课课练
参考答案
1.正比
反比
2.
电阻
电压
3.保护电路
电阻R1的阻值
控制电阻R1两端电压的不变
4.（1）见下图；（2）断开；最大；（3）5；在电阻一定时，电流与电压成正比；（3）滑动变阻器的滑片；在导体两端电压一定时，电流与电阻成反比。
5.A
6.C
7.（1）见下图；（2）开关没有断开；（3）左；电压表；（4）反。
8.A
9.变大
变小
10.小
大
11.（1）如下图所示；（2）0.4；（3）正比；a；（4）A；（5）错误；没有控制电阻两端的电压不变。
12.电阻短路
?
0.4
?
右
?
电压
??反
