电功、电功率的复习专题
图片预览
文档简介
(共19张PPT)
复习课
量及符号 单位及符号 基本公式 推导公式
（纯电阻）
电功（W） 焦（J）
电功率（P） 瓦（W）
电热（Q） 焦（J）
综合
电热饮水机

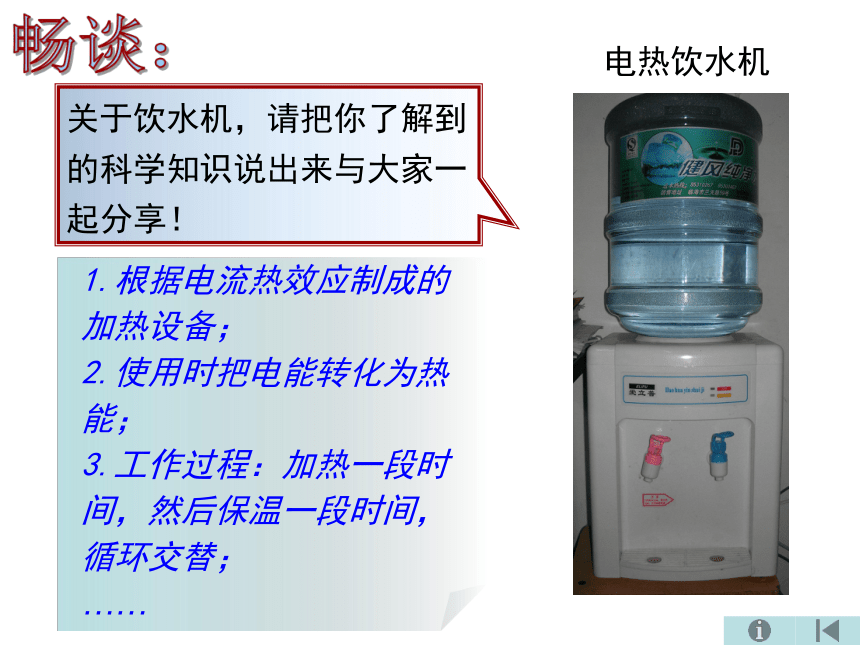

关于饮水机，请把你了解到的科学知识说出来与大家一起分享！
1.根据电流热效应制成的加热设备；
2.使用时把电能转化为热能；
3.工作过程：加热一段时间，然后保温一段时间，循环交替；
……
热水箱容量 1L
额定电压 220V
加热时的功率 550W
保温时的功率 50W
部分技术参数：
额定电压
额定功率
—用电器正常工作时的电压；
—用电器在额定电压下
（正常工作时）消耗的功率；
“220V”
“550W”
“50W”

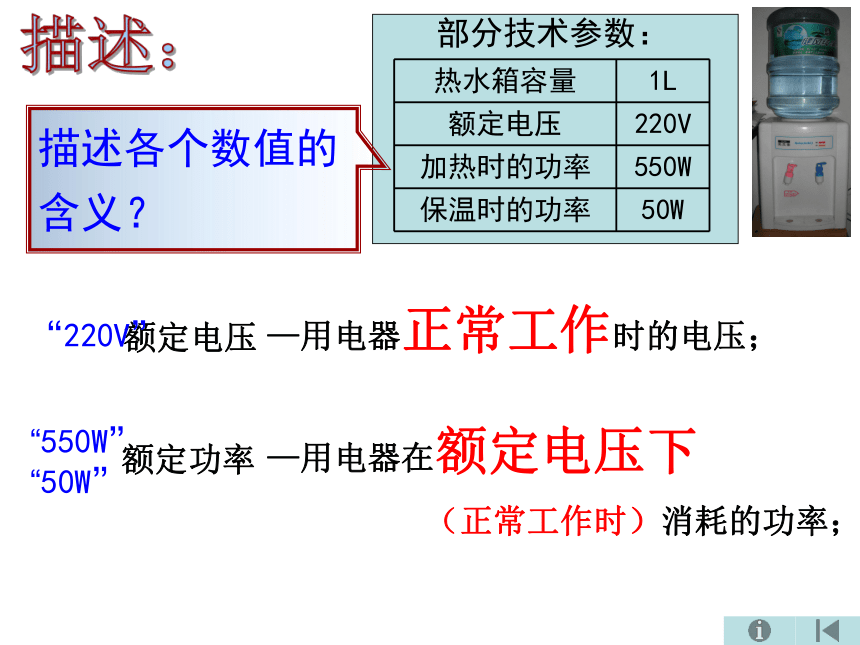

描述各个数值的含义？
加热状态
保温状态
加热时消耗电能多，保温时消耗电能小？
加热时电流做功快，保温时电流做功慢？
加热时饮水机内的电阻 ，保温时电阻 ；
小
大
围绕等量关系、不变量选择合适的公式
W
P

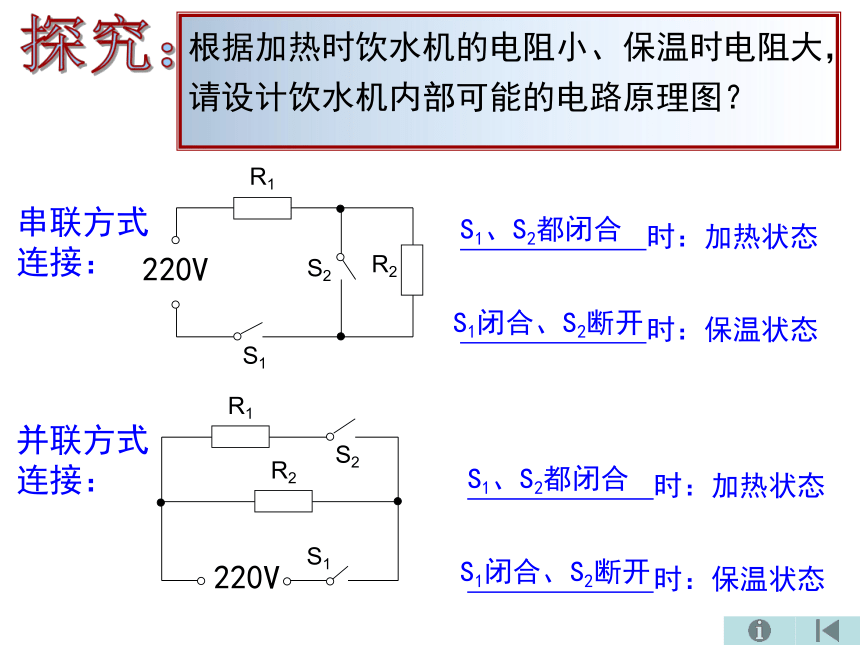

根据加热时饮水机的电阻小、保温时电阻大，请设计饮水机内部可能的电路原理图？
串联方式连接：
220V
S1
S2
R2
R1
并联方式连接：
220V
S2
S1
R2
R1
时：加热状态
时：保温状态
S1、S2都闭合
S1闭合、S2断开
时：加热状态
时：保温状态
S1、S2都闭合
S1闭合、S2断开
热水箱容量 1L
额定电压 220V
加热时的功率 550W
保温时的功率 50W
部分技术参数：
串联方式连接：
并联方式连接：
220V
S2
S1
R2
R1
220V
S1
S2
R2
R1
确定你设计的电路中各电阻的阻值？
88Ω
880Ω
96.8Ω
968Ω
220V
S2
S1
R2
R1
220V
S1
S2
R2
R1
88Ω
880Ω
96.8Ω
968Ω
P=I2R
W1
W2
=
P1
P2
=
U1
U2
=
R1
R2
串联电路：
W1
W2
=
P1
P2
=
I1
I2
=
R2
R1
并联电路：
P=
U2
R
P1∶P2＝R1∶R2＝1∶10
P1∶P2＝R2∶R1＝10∶1
当R1、R2同时工作时，它们消耗的功率P1、P2之比分别为？
热水箱容量 1L
额定电压 220V
加热时的功率 550W
保温时的功率 50W
部分技术参数：
如果饮水机加热10分钟，然后保温20分钟，循环交替，则饮水机正常工作一天要消耗多少电能？
5.2kW·h
你能测出它加热时的实际功率吗？
实验室测功率
测量家用电器功率
关于饮水机的使用，你有什么建议？
实验室测量小灯泡的电功率
1.测量原理：
2.器材：
3.电路图：
4.简单步骤：
小灯泡、电压表、电流表、
P=UI
电源、开关、导线、
滑动变阻器
注意：电表量程、开关、滑动变阻器
A
V
S
P
L
1.测量原理：
2.器材：
3.简单步骤：
测量家用电器功率
P=
W
t
电能表、秒表
只让电热饮水机单独工作，当电热饮水机处于加热状态时，测出电能表转盘转过n圈所用的时间t，计算功率。
（加热时的实际功率）
如果测量结果是：电能表转盘转过10圈所用的时间为24秒钟，电能表表盘信息见上图，求饮水机加热时的实际功率？
测量时饮水机两端的实际电压多大？
热水箱容量 1L
额定电压 220V
加热时的功率 550W
保温时的功率 50W
500W
约209.8V
3000r/kWh
220V 2(4)A 50Hz
（2010．浙江湖州）38．取暖器是常见的家用电器之一。某取暖器的面板上有两个旋转开关S1和S2，如图甲所示。
其工作状态有两种——弱档和强档，分别如图乙和图丙所示。
若要使取暖器工作时处于“弱档”状态，需要将开关S1和S2分别旋至“弱”和“开”。开关S1有两个触点，通过开关的旋转可以分别实现不连通、连通电热丝R1和同时连通电热丝R1、R2来实现不同的工作状态，S1的结构及旋转时连接方式的简图如下：(1)根据开关S1和S2对电路的控制，在方框内画出该取暖器的电路图(各元件符号如下)。
举一反三
(4)已知电热丝R1和R2的阻值均为1l0欧，计算该取暖器接入220伏的照明电路正常工作并处于强档时的电功率。
(2)该取暖器倾倒时不能工作，重新竖立于地板上时又能工作。其奥秘在取暖器的底部，如右图：取暖器的底部有一个伸出塑料外壳的塑料杆，当取暖器放置在水平地面时，塑料杆会被顶起，接通顶部的开关；而当取暖器倾倒时，塑料杆底部不受力，在弹簧的作用下使顶部的开关断开，此时取暖器便不再工作。该装置起到了“自动开关”的作用。
若该开关记作S3，则S3应该如何接入你所画的电路中 。
A．串联在干路中 B．和R1串联
C．和R2串联 D．并联在电源两端
(3)“自动开关”S3接入的目的是 。
电功
概念
——电能转化的量度
含义
单位
——焦耳（J）、千瓦时（kWh）
——电流做的功
——W=UIt
公式(决定式)
测量仪器
——电能表
电功率
概念
含义
单位
公式(决定式)
实验室测量方法
——电流单位时间内做的功
——电流做功的快慢
——瓦特（W）、千瓦（kW）
——P=UI
——伏安法
W=Pt
额定功率
实际功率
知识框架
量及符号 单位及符号 基本公式 推导公式
（纯电阻）
电功（W） 焦（J）
电功率（P） 瓦（W）
电热（Q） 焦（J）
综合
复习课
量及符号 单位及符号 基本公式 推导公式
（纯电阻）
电功（W） 焦（J）
电功率（P） 瓦（W）
电热（Q） 焦（J）
综合
电热饮水机
关于饮水机，请把你了解到的科学知识说出来与大家一起分享！
1.根据电流热效应制成的加热设备；
2.使用时把电能转化为热能；
3.工作过程：加热一段时间，然后保温一段时间，循环交替；
……
热水箱容量 1L
额定电压 220V
加热时的功率 550W
保温时的功率 50W
部分技术参数：
额定电压
额定功率
—用电器正常工作时的电压；
—用电器在额定电压下
（正常工作时）消耗的功率；
“220V”
“550W”
“50W”
描述各个数值的含义？
加热状态
保温状态
加热时消耗电能多，保温时消耗电能小？
加热时电流做功快，保温时电流做功慢？
加热时饮水机内的电阻 ，保温时电阻 ；
小
大
围绕等量关系、不变量选择合适的公式
W
P
根据加热时饮水机的电阻小、保温时电阻大，请设计饮水机内部可能的电路原理图？
串联方式连接：
220V
S1
S2
R2
R1
并联方式连接：
220V
S2
S1
R2
R1
时：加热状态
时：保温状态
S1、S2都闭合
S1闭合、S2断开
时：加热状态
时：保温状态
S1、S2都闭合
S1闭合、S2断开
热水箱容量 1L
额定电压 220V
加热时的功率 550W
保温时的功率 50W
部分技术参数：
串联方式连接：
并联方式连接：
220V
S2
S1
R2
R1
220V
S1
S2
R2
R1
确定你设计的电路中各电阻的阻值？
88Ω
880Ω
96.8Ω
968Ω
220V
S2
S1
R2
R1
220V
S1
S2
R2
R1
88Ω
880Ω
96.8Ω
968Ω
P=I2R
W1
W2
=
P1
P2
=
U1
U2
=
R1
R2
串联电路：
W1
W2
=
P1
P2
=
I1
I2
=
R2
R1
并联电路：
P=
U2
R
P1∶P2＝R1∶R2＝1∶10
P1∶P2＝R2∶R1＝10∶1
当R1、R2同时工作时，它们消耗的功率P1、P2之比分别为？
热水箱容量 1L
额定电压 220V
加热时的功率 550W
保温时的功率 50W
部分技术参数：
如果饮水机加热10分钟，然后保温20分钟，循环交替，则饮水机正常工作一天要消耗多少电能？
5.2kW·h
你能测出它加热时的实际功率吗？
实验室测功率
测量家用电器功率
关于饮水机的使用，你有什么建议？
实验室测量小灯泡的电功率
1.测量原理：
2.器材：
3.电路图：
4.简单步骤：
小灯泡、电压表、电流表、
P=UI
电源、开关、导线、
滑动变阻器
注意：电表量程、开关、滑动变阻器
A
V
S
P
L
1.测量原理：
2.器材：
3.简单步骤：
测量家用电器功率
P=
W
t
电能表、秒表
只让电热饮水机单独工作，当电热饮水机处于加热状态时，测出电能表转盘转过n圈所用的时间t，计算功率。
（加热时的实际功率）
如果测量结果是：电能表转盘转过10圈所用的时间为24秒钟，电能表表盘信息见上图，求饮水机加热时的实际功率？
测量时饮水机两端的实际电压多大？
热水箱容量 1L
额定电压 220V
加热时的功率 550W
保温时的功率 50W
500W
约209.8V
3000r/kWh
220V 2(4)A 50Hz
（2010．浙江湖州）38．取暖器是常见的家用电器之一。某取暖器的面板上有两个旋转开关S1和S2，如图甲所示。
其工作状态有两种——弱档和强档，分别如图乙和图丙所示。
若要使取暖器工作时处于“弱档”状态，需要将开关S1和S2分别旋至“弱”和“开”。开关S1有两个触点，通过开关的旋转可以分别实现不连通、连通电热丝R1和同时连通电热丝R1、R2来实现不同的工作状态，S1的结构及旋转时连接方式的简图如下：(1)根据开关S1和S2对电路的控制，在方框内画出该取暖器的电路图(各元件符号如下)。
举一反三
(4)已知电热丝R1和R2的阻值均为1l0欧，计算该取暖器接入220伏的照明电路正常工作并处于强档时的电功率。
(2)该取暖器倾倒时不能工作，重新竖立于地板上时又能工作。其奥秘在取暖器的底部，如右图：取暖器的底部有一个伸出塑料外壳的塑料杆，当取暖器放置在水平地面时，塑料杆会被顶起，接通顶部的开关；而当取暖器倾倒时，塑料杆底部不受力，在弹簧的作用下使顶部的开关断开，此时取暖器便不再工作。该装置起到了“自动开关”的作用。
若该开关记作S3，则S3应该如何接入你所画的电路中 。
A．串联在干路中 B．和R1串联
C．和R2串联 D．并联在电源两端
(3)“自动开关”S3接入的目的是 。
电功
概念
——电能转化的量度
含义
单位
——焦耳（J）、千瓦时（kWh）
——电流做的功
——W=UIt
公式(决定式)
测量仪器
——电能表
电功率
概念
含义
单位
公式(决定式)
实验室测量方法
——电流单位时间内做的功
——电流做功的快慢
——瓦特（W）、千瓦（kW）
——P=UI
——伏安法
W=Pt
额定功率
实际功率
知识框架
量及符号 单位及符号 基本公式 推导公式
（纯电阻）
电功（W） 焦（J）
电功率（P） 瓦（W）
电热（Q） 焦（J）
综合
