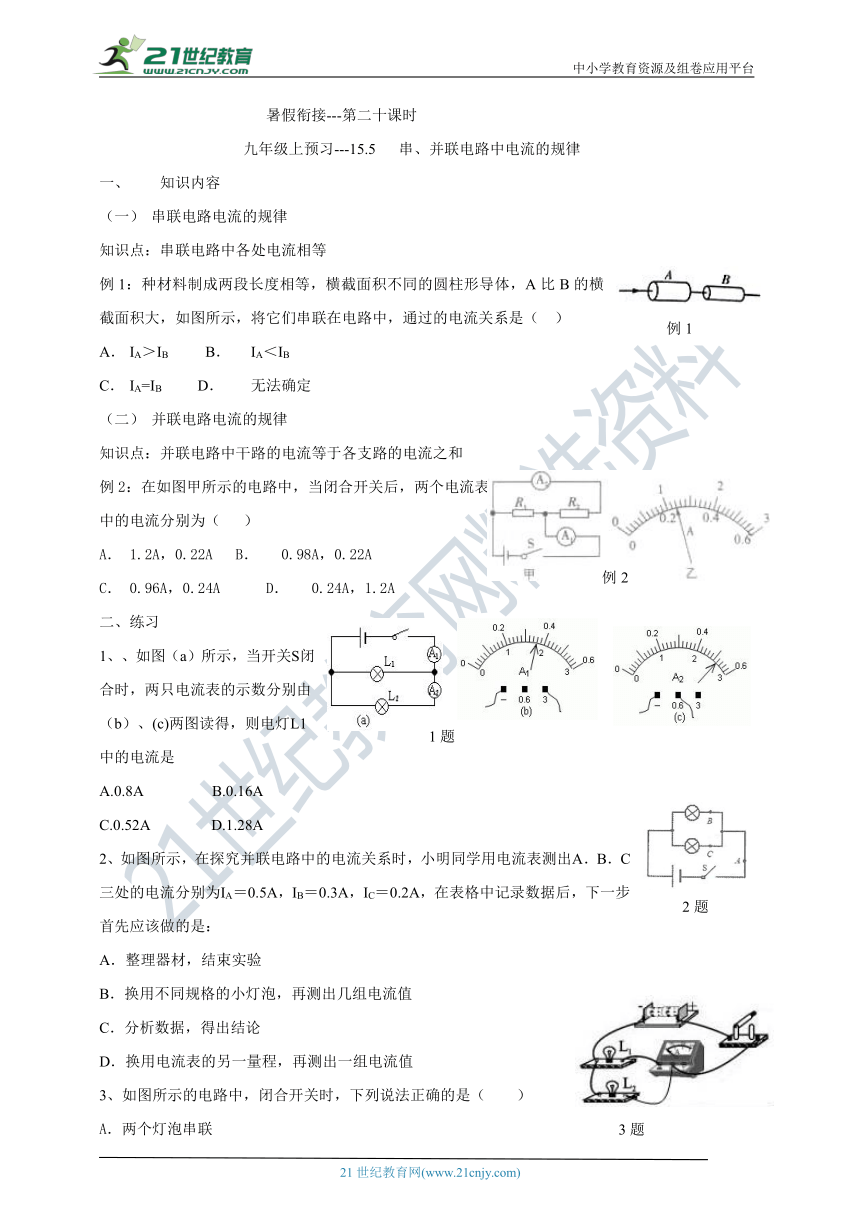

暑假衔接---第二十课时
九年级上预习---15.5
串、并联电路中电流的规律
一、
知识内容
（1）
串联电路电流的规律
知识点：串联电路中各处电流相等
例1：种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（
）
A．
IA＞IB
B．
IA＜IB
C．
IA=IB
D．
无法确定
（2）
并联电路电流的规律
知识点：并联电路中干路的电流等于各支路的电流之和
例2：在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（
）
A．
1.2A，0.22A
B．
0.98A，0.22A
C．
0.96A，0.24A
D．
0.24A，1.2A
二、练习
1、、如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是
A.0.8A　　　　
B.0.16A　　　　
C.0.52A　　　　D.1.28A
2、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是：
A．整理器材，结束实验　　　
B．换用不同规格的小灯泡，再测出几组电流值　　　
C．分析数据，得出结论　　　
D．换用电流表的另一量程，再测出一组电流值
3、如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关

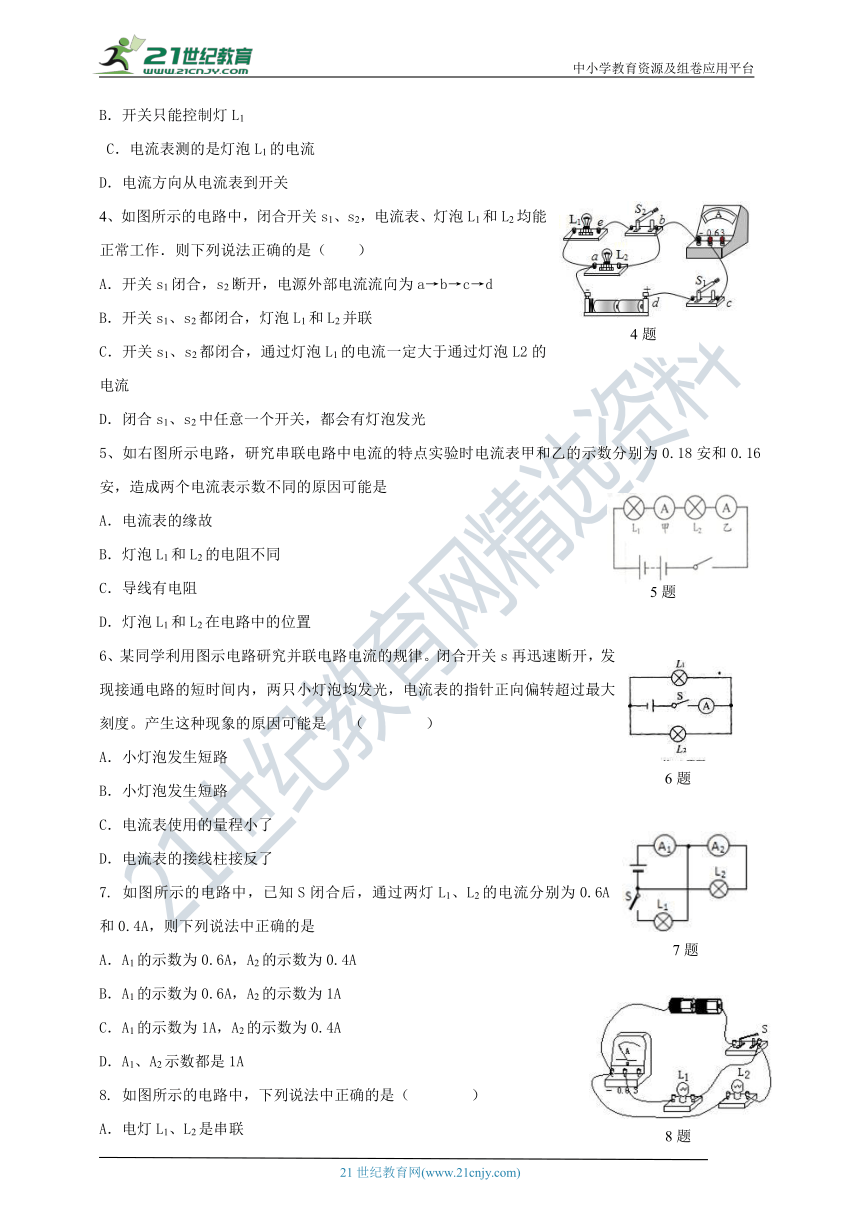

4、如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（　　）
A．开关s1闭合，s2断开，电源外部电流流向为a→b→c→d
B．开关s1、s2都闭合，灯泡L1和L2并联
C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合s1、s2中任意一个开关，都会有灯泡发光
5、如右图所示电路，
(?http:?/??/?www.21cnjy.com?)研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是
A．电流表的缘故
B．灯泡L1和L2的电阻不同
C．导线有电阻
D．灯泡L1和L2在电路中的位置
6、某同学利用图示电路研究并联电路电流的规律。闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是
（
）
A．小灯泡发生短路
B．小灯泡发生短路
C．电流表使用的量程小了
D．电流表的接线柱接反了
7.
如图所示的电路中，已知S闭合后，通过两灯L1、L2的电流分别为0.6A和0.4A，则下列说法中正确的是
A．A1的示数为0.6A，A2的示数为0.4A
B．A1的示数为0.6A，A2的示数为1A
C．A1的示数为1A，A2的示数为0.4A
D．A1、A2示数都是1A
8.
如图所示的电路中，下列说法中正确的是（
）
A．电灯L1、L2是串联
B．电流表测L1的电流
C．电流表测L2的电流
D．开关只控制L2

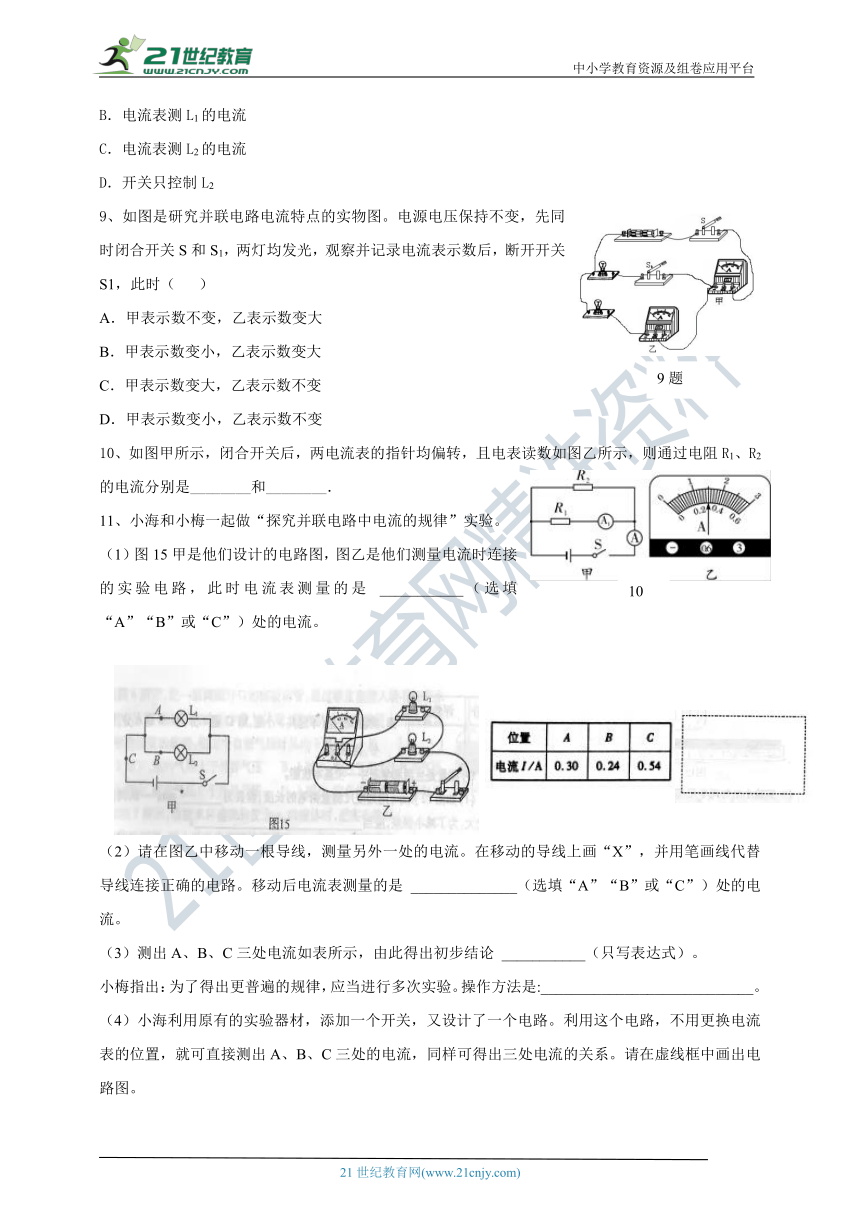

9、如图是研究
(?http:?/??/?www.21cnjy.com?)并联电路电流特点的实物图。电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时（
）
A．甲表示数不变，乙表示数变大
B．甲表示数变小，乙表示数变大
C．甲表示数变大，乙表示数不变
D．甲表示数变小，乙表示数不变
10、如图甲所示，闭合开关后，两电流表的指针均偏转，且电表读数如图乙所示，则通过电阻R1、R2的电流分别是________和________．
11、小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图15甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是
___________（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“X”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是
______________（选填“A”“B”或“C”）处的电流。
（3）测出A、B、C三处电流如表所示，由此得出初步结论
___________（只写表达式）。
小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是:____________________________。
（4）小海利用原有的实验器材，添加
(?http:?/??/?www.21cnjy.com?)一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在虚线框中画出电路图。
12、在探究并联电路中电流的规律，
Ib/A
Ic/A
Ia/A
0.18
0.18
0.36
（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是
_____的。
检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中。
某同学分析数据后得出结论：并联电路中各支路电流相等。
（2）晓丹得出错误的实验结论，主要原因是________________________________。
（3）请你对接下来的实验提出改进措施（一条即可）
__________________________
13、根据电路图连接实物图。
答
案
一、
知识内容
例1：C
例2：C
二、练习
1、D
2、B
3、C
4、B
5、A
6、C
7、C
8、B
9、D
10、0.3
A　1.2
A
11、（1）C
（2）电路如图。C或者A
或者
（3）Ic=Ia+Ib
（4）如图：
12、
（1）断开
（2）小灯泡的规格相同
（3）换用不同规格的小灯泡进行多次实验
13、
