第四章 探究电流　综合能力检测卷 教科版（含答案解析）

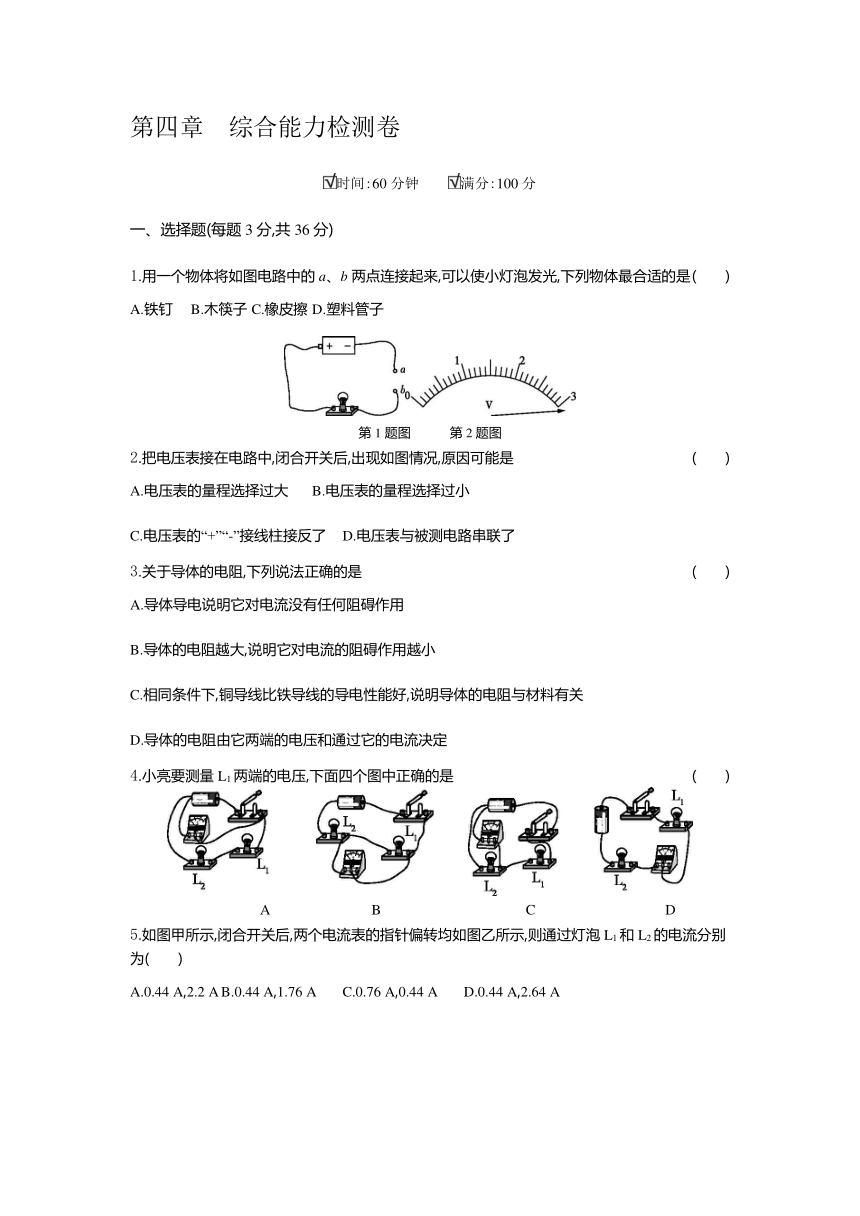

第四章　综合能力检测卷
时间:60分钟　　满分:100分
一、选择题(每题3分,共36分)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1.用一个物体将如图电路中的a、b两点连接起来,可以使小灯泡发光,下列物体最合适的是
(　　)
A.铁钉
B.木筷子
C.橡皮擦
D.塑料管子
第1题图　　　第2题图
2.把电压表接在电路中,闭合开关后,出现如图情况,原因可能是
(　　)
A.电压表的量程选择过大
B.电压表的量程选择过小
C.电压表的“+”“-”接线柱接反了
D.电压表与被测电路串联了
3.关于导体的电阻,下列说法正确的是
(　　)
A.导体导电说明它对电流没有任何阻碍作用
B.导体的电阻越大,说明它对电流的阻碍作用越小
C.相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻与材料有关
D.导体的电阻由它两端的电压和通过它的电流决定
4.小亮要测量L1两端的电压,下面四个图中正确的是
(　　)
　　　　　　　　　A　　　　　　　B　　　　　　　　　　C　　　　　　　　　D
5.如图甲所示,闭合开关后,两个电流表的指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为(　　)
A.0.44
A,2.2
A
B.0.44
A,1.76
A
C.0.76
A,0.44
A
D.0.44
A,2.64
A

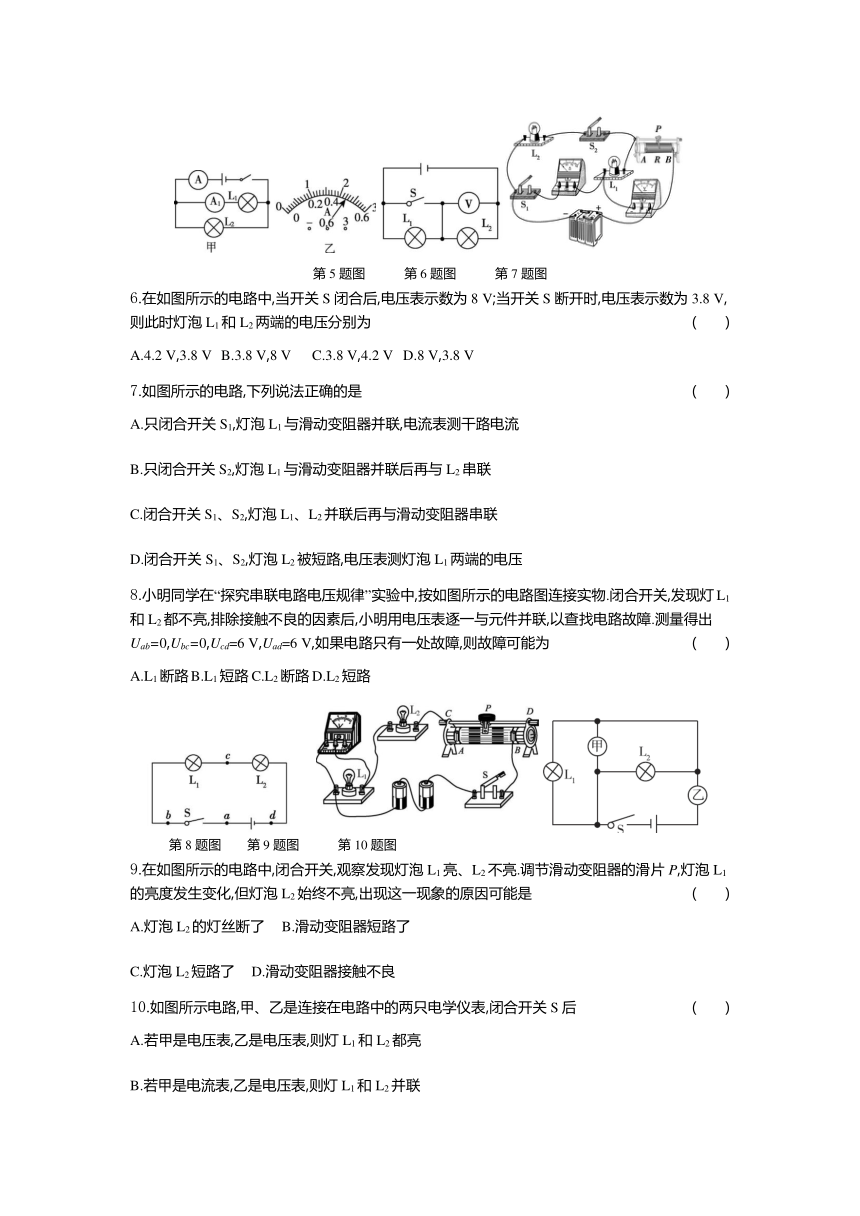

第5题图　　　第6题图　　　第7题图
6.在如图所示的电路中,当开关S闭合后,电压表示数为8
V;当开关S断开时,电压表示数为3.8
V,则此时灯泡L1和L2两端的电压分别为
(　　)
A.4.2
V,3.8
V
B.3.8
V,8
V
C.3.8
V,4.2
V
D.8
V,3.8
V
7.如图所示的电路,下列说法正确的是
(　　)
A.只闭合开关S1,灯泡L1与滑动变阻器并联,电流表测干路电流
B.只闭合开关S2,灯泡L1与滑动变阻器并联后再与L2串联
C.闭合开关S1、S2,灯泡L1、L2并联后再与滑动变阻器串联
D.闭合开关S1、S2,灯泡L2被短路,电压表测灯泡L1两端的电压
8.小明同学在“探究串联电路电压规律”实验中,按如图所示的电路图连接实物.闭合开关,发现灯L1和L2都不亮,排除接触不良的因素后,小明用电压表逐一与元件并联,以查找电路故障.测量得出Uab=0,Ubc=0,Ucd=6
V,Uad=6
V,如果电路只有一处故障,则故障可能为
(　　)
A.L1断路
B.L1短路
C.L2断路
D.L2短路
　　
第8题图　　第9题图　　　第10题图
9.在如图所示的电路中,闭合开关,观察发现灯泡L1亮、L2不亮.调节滑动变阻器的滑片P,灯泡L1的亮度发生变化,但灯泡L2始终不亮,出现这一现象的原因可能是
(　　)
A.灯泡L2的灯丝断了
B.滑动变阻器短路了
C.灯泡L2短路了
D.滑动变阻器接触不良
10.如图所示电路,甲、乙是连接在电路中的两只电学仪表,闭合开关S后
(　　)
A.若甲是电压表,乙是电压表,则灯L1和L2都亮
B.若甲是电流表,乙是电压表,则灯L1和L2并联
C.若甲是电压表,乙是电流表,则灯L1和L2都不亮
D.若甲是电压表,乙是电流表,则灯L1和L2并联

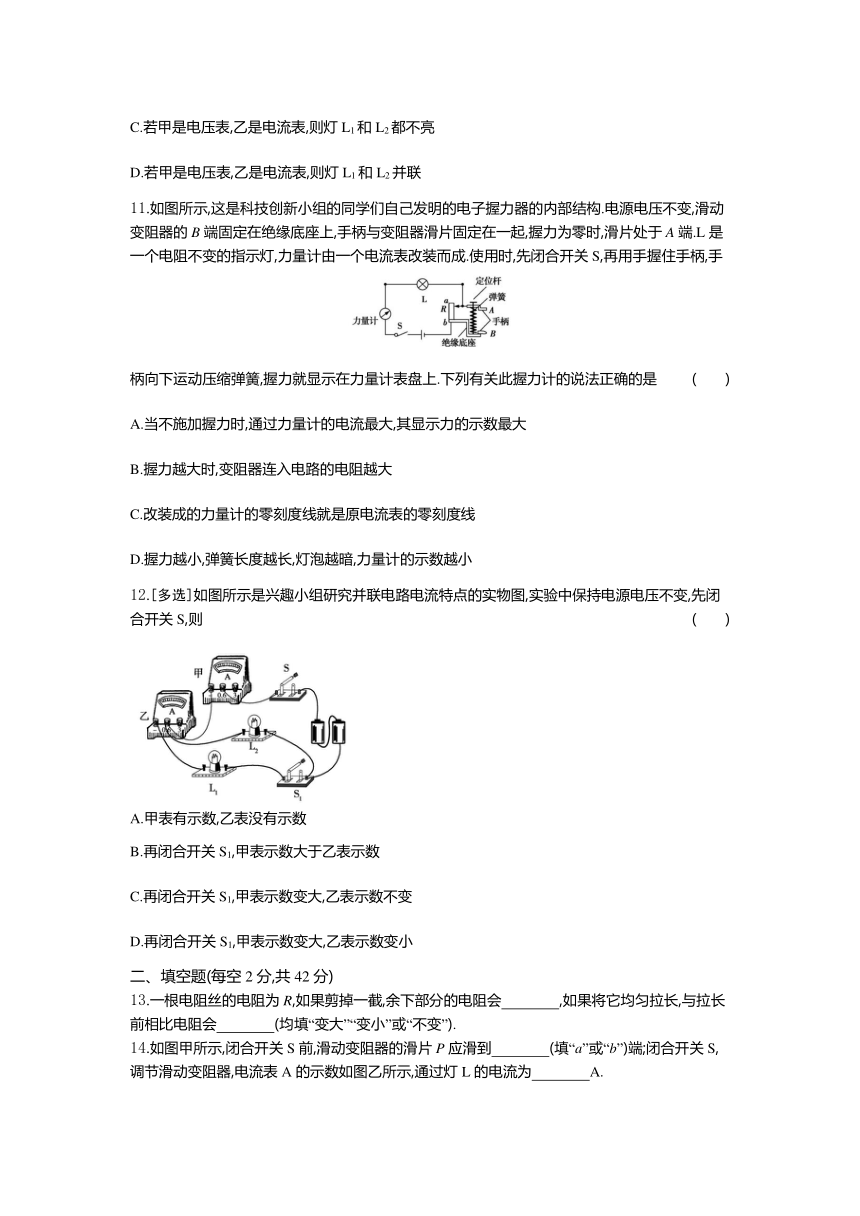

11.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变,滑动变阻器的B端固定在绝缘底座上,手柄与变阻器滑片固定在一起,握力为零时,滑片处于A端.L是一个电阻不变的指示灯,力量计由一个电流表改装而成.使用时,先闭合开关S,再用手握住手柄,手
柄向下运动压缩弹簧,握力就显示在力量计表盘上.下列有关此握力计的说法正确的是
(　　)
A.当不施加握力时,通过力量计的电流最大,其显示力的示数最大
B.握力越大时,变阻器连入电路的电阻越大
C.改装成的力量计的零刻度线就是原电流表的零刻度线
D.握力越小,弹簧长度越长,灯泡越暗,力量计的示数越小
12.[多选]如图所示是兴趣小组研究并联电路电流特点的实物图,实验中保持电源电压不变,先闭合开关S,则
(　　)
A.甲表有示数,乙表没有示数
B.再闭合开关S1,甲表示数大于乙表示数
C.再闭合开关S1,甲表示数变大,乙表示数不变
D.再闭合开关S1,甲表示数变大,乙表示数变小
二、填空题(每空2分,共42分)
13.一根电阻丝的电阻为R,如果剪掉一截,余下部分的电阻会　　　　,如果将它均匀拉长,与拉长前相比电阻会　　　　(均填“变大”“变小”或“不变”).?
14.如图甲所示,闭合开关S前,滑动变阻器的滑片P应滑到　　　　(填“a”或“b”)端;闭合开关S,调节滑动变阻器,电流表A的示数如图乙所示,通过灯L的电流为　　　　A.?
15.某同学连接的电路如图所示,电源电压为6
V,当他将开关闭合后,电压表的示数为2
V,则L1两端的电压为　　　　V,L2两端的电压为　　　V.若在某次测量中这位同学觉得要测L2两端的电压,直接将a点的导线接到b点,则不能测出L2两端的电压,理由是　　　　　　　　　.
?
　　　　　
第15题图第16题图第17题图　第18题图
16.如图所示,已知电源电压为6
V且保持不变.闭合开关S后,电流表示数为0.4
A,电压表示数为4
V,则灯L1中的电流为　　　　A,灯L1两端的电压为　　V.当开关S断开时,电压表的示数约为　　V.?
17.如图所示,R1、R2、R3为三个定值电阻,电源是由四节干电池串联而成的电池组.V1示数为3
V,V2示数为5
V,则R1、R2、R3两端的电压分别是　　　　V、　　　　V、　　　　V.?
18.如图所示,甲、乙位置为电压表或电流表,电源电压保持不变.现闭合开关S1,断开S2,使两灯都发光,则甲为　　　　(填“电压表”或“电流表”),乙为　　　　(填“电压表”或“电流表”).若甲、乙两个电表的示数之比为5∶3,则灯L1、L2的电流之比为　　　　　,灯L1、L2两端的电压之比为　　　　.?
19.在“探究影响导体电阻大小的因素”实验中,为了探究电阻大小跟导体长度的关系,应该选择材料和　　　都相同、长度不同的多根金属丝,实验数据记录如下表所示:?
L/m
0.3
0.4
0.5
0.6
0.7
0.8
R/Ω
2.1
2.8
3.5
4.2
4.9
5.6
请你分析表中数据,归纳出电阻R与导体长度L的关系式:R=　　　.?
20.用如图甲所示的电路探究串联电路中电压的规律.当开关S由接点1转到接点2时,电压表示数变化如图乙所示,则灯泡L2两端的电压是　　　　V,电源电压是　　　　V.?
三、作图题(第21题3分,第22题4分,共7分)
21.请将图中的器材连接完整.要求:两灯串联,电压表只测灯L1两端的电压.
　　　　　第21题图　　　　　　　　　　　　　　　　第22题图
22.如图所示的电路中,有几根导线尚未连接,请用笔画线代替导线补上.补上后要求:
(1)两灯泡并联;
(2)电流表测灯L1的电流;
(3)闭合开关后,向A端移动滑动变阻器的滑片P,两灯均变暗;
(4)根据所示的电路,在右侧虚线框中画出电路图.
四、实验探究题(第23题7分,第24题8分,共15分)
23.如图甲所示是小明“探究串联电路中电压关系”的实验电路图.
(1)①按如图甲所示连接好实物电路,闭合开关前,滑片P应置于最　　　　(填“左”或“右”)端.?
②滑片P移到适当位置,用电压表测出定值电阻R0两端的电压U1.
③　　　　　　　　　　　　　　　　　　　　　　　　　　　.?
④保持滑片P不动,用电压表测出a、b两点之间的电压U.
⑤移动滑片P的位置,重复步骤②③④两次.
(2)小组讨论交流.
小明通过对实验数据的分析,得出结论:串联电路中各个电阻两端的电压相等,总电压等于各个电阻两端的电压之和.
另一小组的小芳通过实验得出结论:串联电路中各个电阻两端的电压不相等,总电压等于各个电阻两端的电压之和.
你认为　　　　的结论更合理.理由是　　　　　　　　　　　　　　　　　　　　.?
(3)小明测量R0两端的电压时,电压表的示数如图乙所示,则此时R0两端的电压为　　　V.?
(4)小明按图甲所示连接好实物电路,闭合开关S,无论怎样移动滑片P,灯泡都不亮,但电压表有示数,经检查:除灯泡L和定值电阻R0外,其余都没有问题,则电路中存在的故障可能是　　　　　　　　　　　　　　　.为进一步确定故障,应将电压表接在　.?
24.某实验小组想探究并联电路中电流的规律,晓丹猜想:并联电路中各支路电流相等.她设计了如图所示的电路,准备测量a、b、c三处的电流,并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验.
Ib/A
Ic/A
Ia/A
0.18
0.18
0.36
(1)画好电路图后,晓丹开始连接实物电路,在连接实物电路过程中,开关应该是　　　　的.检查电路连接无误后,她开始实验,并读出电流表示数记录在表格中.晓丹分析数据后得出结论:并联电路中各支路电流相等.?
(2)晓丹得出了错误的实验结论,主要原因是　　　　　　　　　　　　　　　　.?
(3)请你对接下来的实验提出改进措施:(写出一条即可).?
(4)晓丹在实验过程中还发现:闭合开关时电流表指针迅速偏转较大角度,紧接着指针再偏回一定角度后,示数才稳定下来;同组的小刚也同时发现该现象.造成这种现象的原因是?
?
　.?
第四章　综合能力检测卷
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
A
B
C
B
B
A
C
C
C
D
D
AB
1.A　【解题思路】　常见的导体包括人体、大地、各种金属、酸碱盐的溶液等,题中四个选项中,只有铁钉是导体,其余是绝缘体.
2.B　【解题思路】　由题图知,闭合开关后电压表的指针摆过了刻度盘的最右端,说明电压表选择的量程太小了,需要改接大量程或更换更大量程的电压表.
3.C　【解题思路】　导体导电的同时,也对电流有阻碍作用,故A错误;导体的电阻越大,说明它对电流的阻碍作用越大,故B错误;电阻大小与导体的材料、长度、横截面积有关,相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻与材料有关,故C正确;电阻大小与导体的材料、长度、横截面积有关,与通过导体的电流、导体两端的电压大小无关,故D错误.故选C.
4.B　【解题思路】　由A电路可知,电压表接在电源两端,测电源电压,故A不符合题意;由B电路可知,电压表并联在L1
两端,电流从电压表正接线柱流入,负接线柱流出,电压表能测L1两端电压,故B符合题意;由C电路可知,电压表并联在L2两端,测L2两端电压,故C不符合题意;由D电路可知,电压表串联在电路中,故D不符合题意.
5.B　【解题思路】　经分析可知,电流表A测量干路电流,电流表A1,测量通过灯泡L1的电流,即电流表A选用的量程为0~3
A,电流表A1选用的量程为0~0.6
A,故A示数为I=2.2
A,A1示数为I1=0.44
A.故通过灯泡L2的电流为I2=I-I1=2.2
A-0.44
A=1.76
A.故选B.
6.A　【解题思路】　当开关闭合时,灯泡L1发生短路,此时电压表测的是电源电压,即电源电压是8
V;当开关断开时,两灯泡串联,电压表测的是L2两端的电压,故L2两端的电压是3.8
V.由串联电路中总电压等于各部分电压之和的规律可知,此时L1两端的电压为8
V-3.8
V=4.2
V.故选A.
7.C　【解题思路】　只闭合开关S1,灯泡L1与滑动变阻器串联,A错误;只闭合开关S2,灯泡L2与滑动变阻器串联,B错误;闭合开关S1、S2,灯泡L1、L2并联后再与滑动变阻器串联,电压表测量电源电压,C正确,D错误.
8.C　【解题思路】　闭合开关,灯泡L1和L2均不发光,电路只有一处故障,说明电路中出现断路,排除B、D;将电压表接在ab两端,测出Uab=0,说明ab以外的电路断路;同理,Ubc=0,说明bc以外的电路断路;将电压表接在cd、ad两端,测出Ucd=6
V,Uad=6
V,说明L2断路,C正确.
9.C　【解题思路】　题图中L1、L2与滑动变阻器串联,L1亮、L2不亮,电路故障是短路,A、D错误;若滑动变阻器短路,调节滑动变阻器的滑片P时,灯泡L1的亮度就不会发生变化,B错误.故选C.
10.D　【解题思路】　当甲是电压表,乙是电压表时,灯L1和L2都不亮,故A错误;如果甲是电流表,乙是电压表,电压表电阻很大,则两灯都不能发光,故B错误;如果甲是电压表,乙是电流表,则电流分别经灯L1和L2回负极,两灯都能发光,即灯L1和L2并联,故C错误,D正确.
11.D　【解题思路】　当不施加握力时,电路中的电阻最大,通过力量计的电流最小,其显示力的示数最小,A错误;握力越大时,变阻器连入电路的电阻越小,B错误;弹簧没有受到压力时,闭合开关,电路中电流最小,此时指针的位置应是力量计的零刻度线,但电路仍有电流通过,C错误;握力越小,弹簧长度越长,灯泡越暗,力量计的示数越小,D正确.
12.AB　【解题思路】　先闭合开关S,电流从电源正极出发经开关S、甲电流表、灯泡L2回到电源负极,电流表甲测L2的电流,则甲表有示数,乙表没有示数,故A正确;再闭合S1,两灯泡并联,电流表甲测干路电流,电流表乙测L1支路电流,电流表甲示数变大,甲表示数大于乙表示数,因为S1断开时乙表的示数为0,S1闭合时乙表有示数,因此这个过程乙表的示数变大,故B正确,C、D错误.故选AB.
13.【参考答案】　变小　变大
【解题思路】　剪掉一截后,余下部分电阻的长度变小,在其他条件不变的情况下,电阻变小;如果将它均匀拉长后,导线长度增加的同时,横截面积也在减小,根据电阻的影响因素可知其电阻变大.
14.【参考答案】　b　0.3
【解题思路】　闭合开关S前,滑动变阻器的滑片P应滑到b端,使其接入电路中的电阻最大;电流表选择0~0.6
A量程,分度值为0.02
A,读数为0.3
A,故通过灯L的电流为0.3
A.
15.【参考答案】　2　4　电压表的正负接线柱接反了
【解题思路】　如题图所示,开关闭合时,电压表测量的是L1两端的电压,故L1两端的电压U1=2
V;电源电压U=6
V,L2两端的电压U2=U-U1=6
V-2
V=4
V;若要测L2两端的电压,直接将a点的导线接到b点,此时电压表的正负接线柱接反了,故不能测出L2两端的电压.
16.【参考答案】　0.4　4　6
【解题思路】　闭合开关S后电路中灯L1、L2串联,电流表测串联电路的电流,示数为0.4
A,则灯L1中的电流也为0.4
A
.电压表并联在灯L1两端,测的是灯L1两端的电压,故灯L1两端的电压为
4
V.当开关S断开时,电压表与电源的正、负极相连(由于电压表内阻很大,灯L2相当于导线),其示数近似于电源电压.
17.【参考答案】　1　2　3
【解题思路】　图中R1、R2、R3串联,电源电压为6
V,电压表V1测R1、R2的总电压,即U1+U2=3
V,所以R3两端的电压U3=6
V-3
V=3
V,电压表V2测量R2、R3的总电压,即U2+U3=5
V,R2两端的电压U2=5
V-3
V=2
V,R1两端的电压U1=3
V-2
V=1
V.
18.【参考答案】　电流表　电流表　2∶3　1∶1
【解题思路】　要使两灯都发光,应使灯L1、L2并联,甲、乙两表应均为电流表,甲测干路上的电流,乙测通过L2中的电流.甲、乙两表的示数之比为5∶3,根据并联电路的电流特点,则通过L1、L2的电流之比为2∶3;并联电路中各支路两端的电压相等,则L1、L2两端的电压之比为1∶1.
19.【参考答案】　横截面积　7Ω/m×L
【解题思路】　根据数据分析可得电阻与导体长度成正比,所以可设R=kL,将表格中的某组数据(例如第一组数据)代入可得2.1
Ω=k×0.3
m,解得k=7
Ω/m,代入其他组数据可得出同样的k值,故R=7
Ω/m×L.
20.【参考答案】　4　6
【解题思路】　由是图甲可知,当开关S接1时,电压表测电源的电压,由题图乙可知,电源的电压U=6
V.当开关S接2时,两灯泡串联,电压表测L1两端的电压,电流表测串联电路中的电流.由题图乙可知,U1=2
V,故灯泡L2两端的电压U2=6
V-2
V=4
V.
21.【参考答案】　如图所示.
22.【参考答案】　如图所示.
23.【参考答案】　(1)①右　③保持滑片P不动,用电压表测出灯泡L两端的电压U2　(2)小芳　小明所用定值电阻的阻值与灯泡的阻值相同,而小芳的不同　(3)1.2　(4)灯泡L短路或电阻R0断路　滑动变阻器(或灯泡L)两端并观察电压表有无示数
24.【参考答案】　(1)断开　(2)选用相同规格的灯泡进行实验(3)换用不同规格的灯泡进行实验,且在电路中接入滑动变阻器(或改变电源电压进行多次实验)　(4)刚闭合开关时,灯丝的温度较低,电阻较小,电流较大;当灯泡发光后灯丝温度升高,电阻增大,电流减小
