教科版九年级上册物理 4.3 电阻：导体对电流的阻碍作用 课件（共18张ppt）

(共18张PPT)
4.3 电阻 —导体对电流的阻碍作用
问题
导线为什么要用铜丝做？铁也能导电，为什么不用价格更便宜的铁丝？
思考
1、怎样知道电路中电流的大小？
A
用电流表测量(或比较灯泡亮度)
2、有哪些方法可以改变电路中电流的大小？
试一试
活动1
探究改变电路中电流的大小
改变电源电压
改变连入电路中的导体
归纳总结
1、电路中接入同一导体时，_____________，即改变导体两端的______可以改变电路中电流的大小。
2、保持电路两端电压相同时，改变___________________，可以改变电路中电流的大小。
改变电池的节数
电压
连接在电路中的导体
为什么电压相同时，选用不同的导体，电路中的电流不同呢？
不同导体对电流的阻碍作用一般不同。
可见，导体在导电的同时还存在着对电流的阻碍作用。

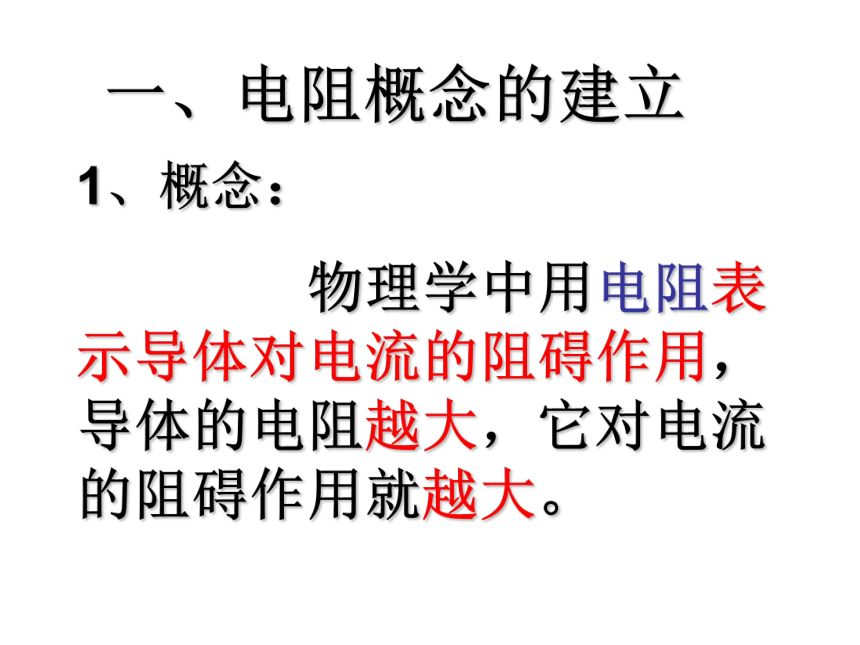

一、电阻概念的建立
1、概念：
物理学中用电阻表示导体对电流的阻碍作用，导体的电阻越大，它对电流的阻碍作用就越大。
2、电阻的符号：R
3、元件符号：
R
4、电阻的单位：
欧姆，简称欧，符号为 “Ω”
5、常用单位：
kΩ（千欧）， MΩ（ 兆欧 ）
6、单位换算：
1kΩ=103Ω， 1MΩ=106Ω
二
探究影响导体电阻大小的因素
猜一猜
说出你的猜想
思考
1、在实验中如何将导体的电阻“显示”出来？
2、你将如何进行实验？要用什么实验方法？
长度、横截面积(粗细)、导体的材料……
控 制 变 量 法
研究决定电阻大小的因素
决定电阻大小的因素可能有:
长度
横截面积
材料
温度
猜想与假设
导线
1
2
3
4
材料
横截面积
长度
镍铬
镍铬
锰铜
1mm2
0.5mm2
0.5米
1米
0.5mm2
0.5mm2
1米
1米
镍鉻
在本研究中应该控制导体的______和_______
不变,再研究当导体的长度发生变化时,导体电阻的
变化情况.
材料
横截面积
导线
材料
长度（m）
横截面积(mm2)
电流


电阻


探究电阻的大小与长度的关系
2
3
1米
0.5米
相 同（镍铬）
相 同（0.5）
合作探究
1.在实验中怎么比较导体电阻的大小？
2.这个实验能得到什么结论？
通过电流表的示数的大小来比较导体电阻的大小。电流越大，则电阻越小。
结论：
在导体的材料、横截面积一定时，导体的电阻与导体的长度有关，导体越长，电阻越大。
3.在上面实验的基础上分别改变导体的横截面积或材料，再分别进行实验，并归纳出结论。
同种材料的导体，导体越长，导体越细，电阻越大；
不同的导体的电阻，还与导体的材料有关。
二、影响电阻大小的因素
电阻的大小与导体的长度、横截面积和材料有关，电阻是导体本身的一种性质。与电压、电流无关。
探究导体的电阻大小跟温度的关系
大多数导体，温度越高，电阻越大。
少数导体，电阻随温度的升高而减小。
电阻大小还跟温度有关。
导 线 电 阻（欧）
银
铜
铝
钨
铁
锰铜（铜、锰、镍的合金）
镍铬合金（镍、铬、铁、锰的合金）
0.016
0.017
0.027
0.052
0.096
0.44
1.1
一些导线在20℃时的电阻值（长1m，横截面1mm2）
问题
1、导线为什么要用铜丝做？而不用价格更便宜的铁丝做？
2、铁丝比铜丝的电阻大，这种说法对吗？
