第四节
地形图判读

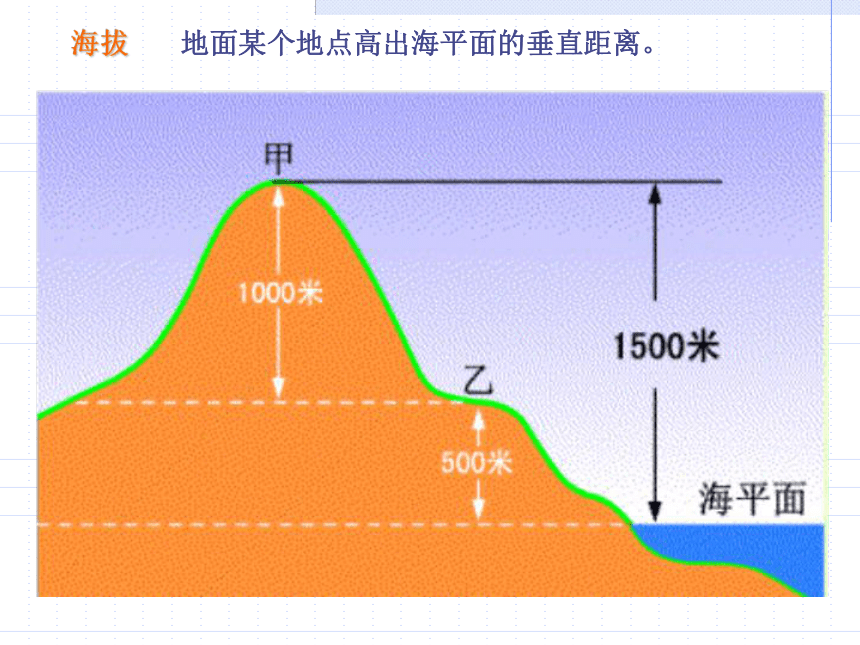

海拔
地面某个地点高出海平面的垂直距离。

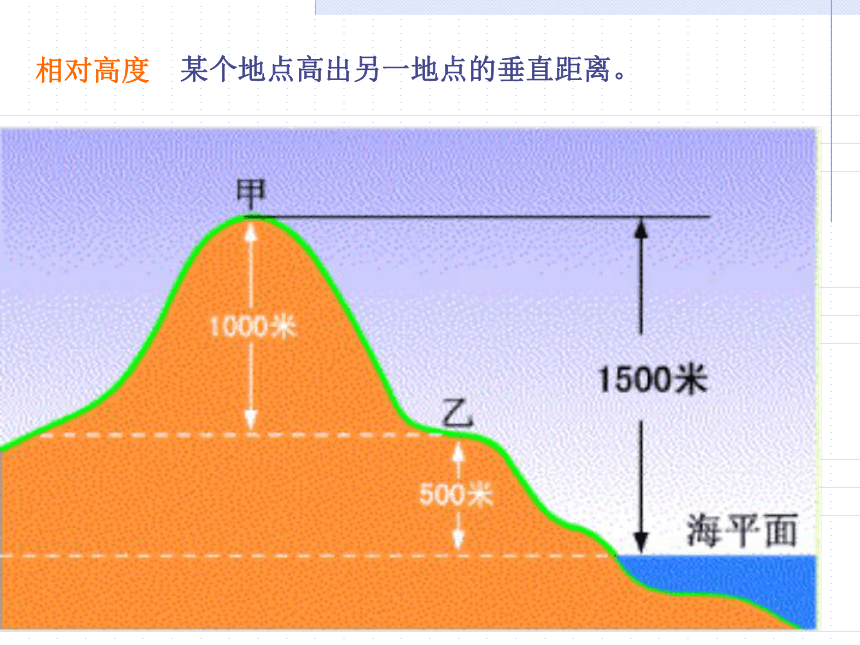

相对高度
某个地点高出另一地点的垂直距离。

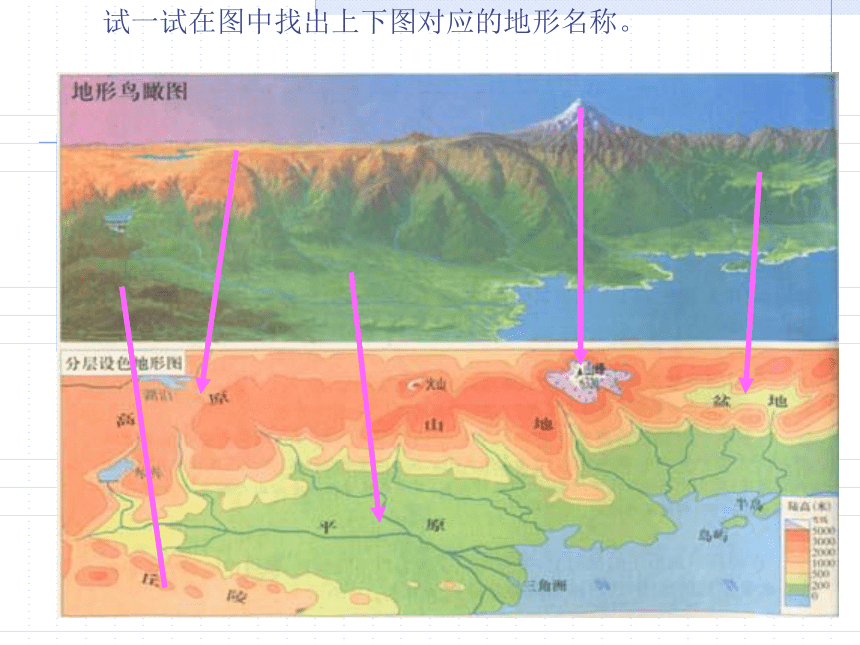

试一试在图中找出上下图对应的地形名称。

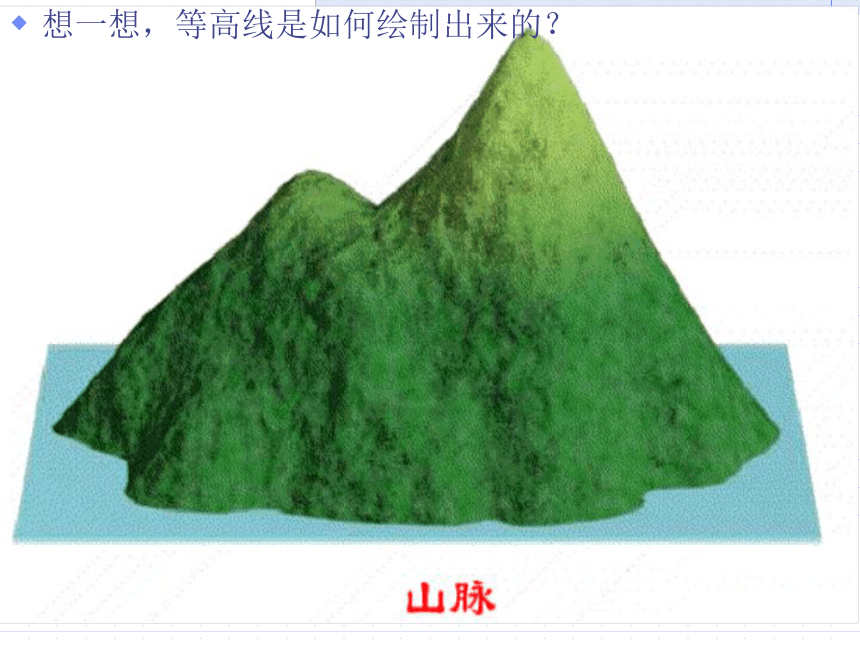

想一想，等高线是如何绘制出来的？

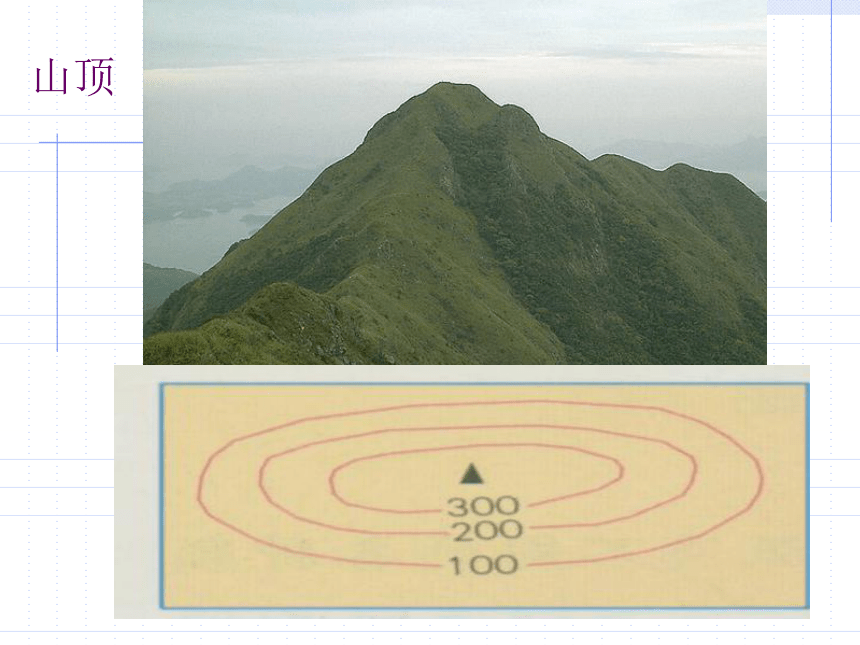

山顶

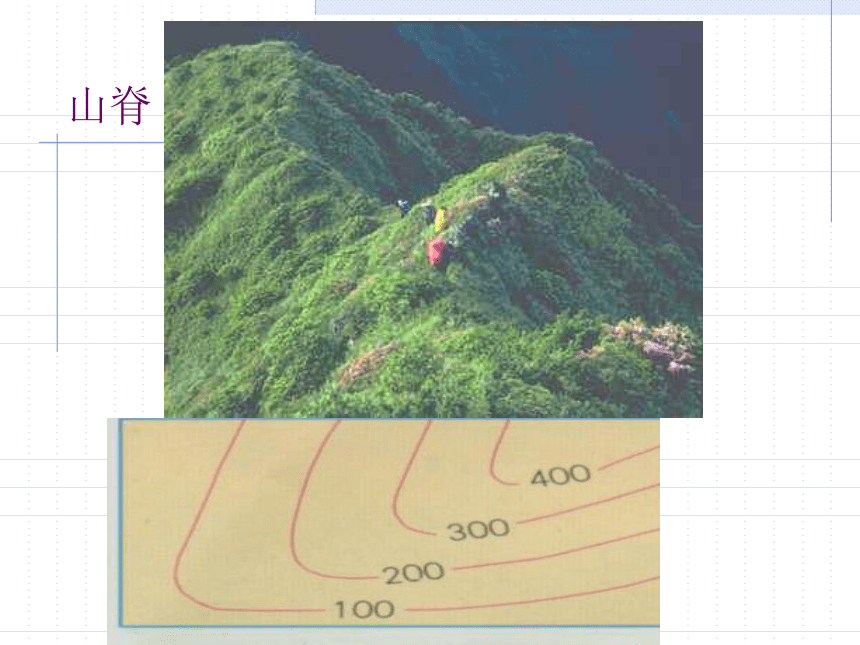

山脊

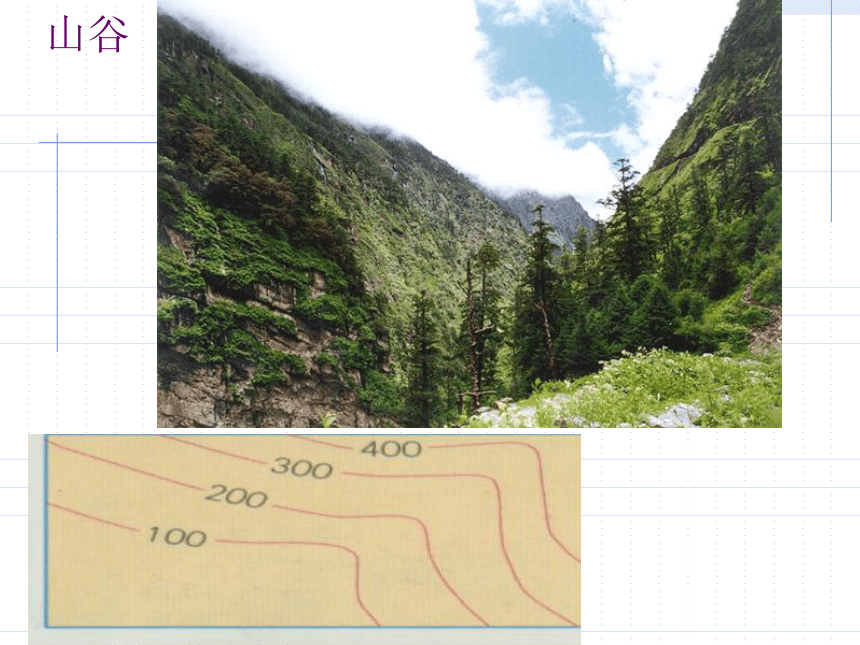

山谷

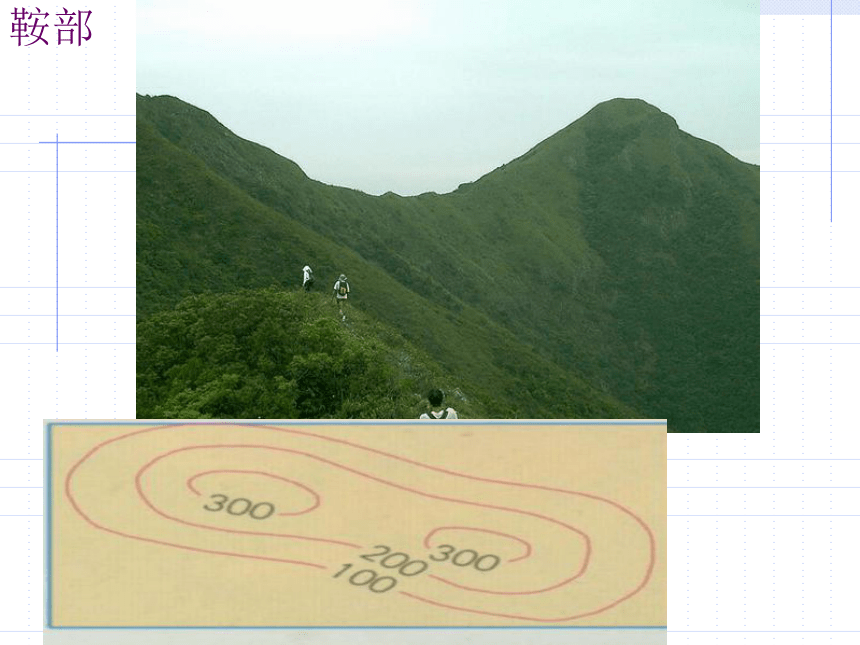

鞍部
陡崖
你能区别五种地形类型吗?
210
220
230
240
250
260
米
等高线总结
1、有关知识点
①同一等高线上各点高度相同
②相邻两条等高线之间的高度差相等即为等高距
③等高线均为闭合曲线，在图内闭合小圈表示盆地或山地
在大图中看不到等高线的闭合，中断在图边框上
④等高线重叠处，表示陡崖
⑤等高线疏密反映坡度陡缓
等高线越密集表示坡度越陡
等高线越稀疏表示坡度越缓
⑥等高线向高值处弯为山谷（集水线）
等高线向低值处弯为山脊（分水岭）
⑦示坡线表示坡降的方向
⑧
两个相邻山顶之间的部分叫鞍。鞍是山谷线最高处，山脊线的最低处。
等高线地形图的判读
等高线地形的综合应用
（1）修建拦河大坝
（2）铁路、公路的选线
（3）进行农业规划
A
（
）
C
图中ABCD四点中，最容易发育成河流的是（
）
A
a
B
b
C
c
D
d
图中MN、XY的交点，在剖面图中是（
）
A
①③
B
②④
C
①④
D
②③
B
C
读等高线图，等高线数值a>b>c>d，坡度情况是（
）
A
坡度大致相同
B
丁>丙>乙>甲
C
丁>丙>甲>乙
D
丙>丁>乙>甲
C
C
你能说出各字母代表的地形名称吗？
综合探究
你能画出你们学校或区县的地形图吗？
