人教版八年级上册物理课件：12.2滑轮(共16张PPT)

(共16张PPT)
2.滑轮

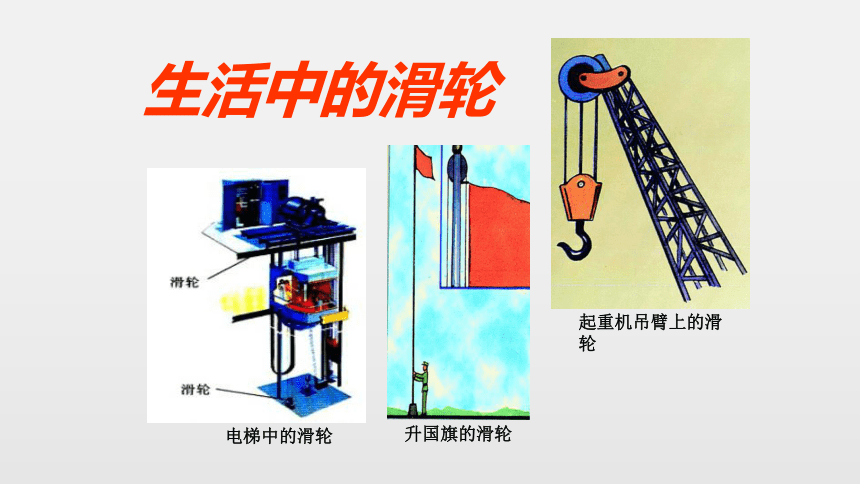

电梯中的滑轮
升国旗的滑轮
起重机吊臂上的滑轮
生活中的滑轮

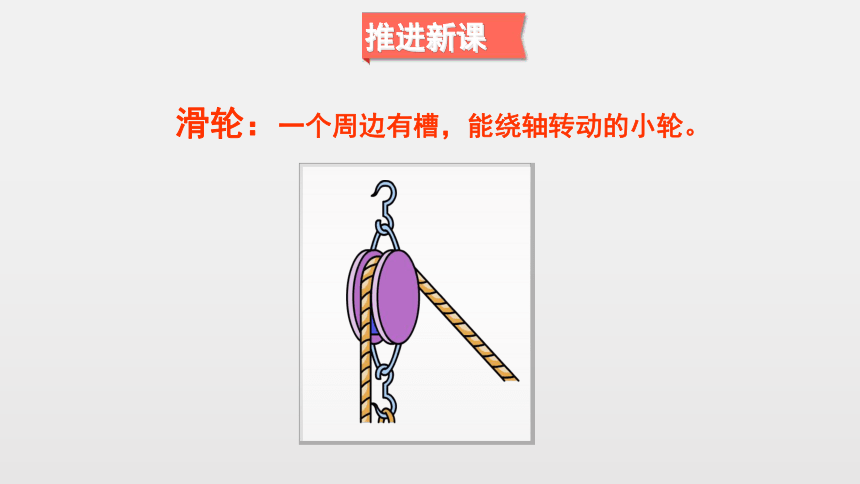

滑轮：一个周边有槽，能绕轴转动的小轮。
推进新课

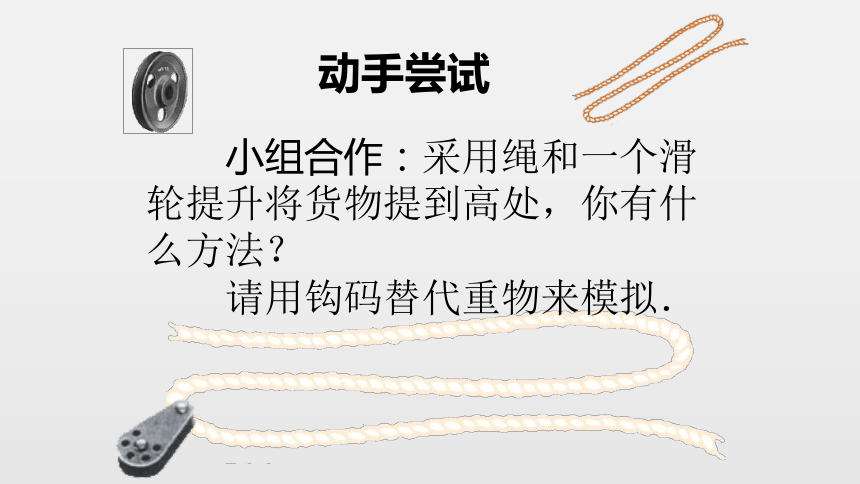

小组合作：采用绳和一个滑轮提升将货物提到高处，你有什么方法？
请用钩码替代重物来模拟．
动手尝试
????????????

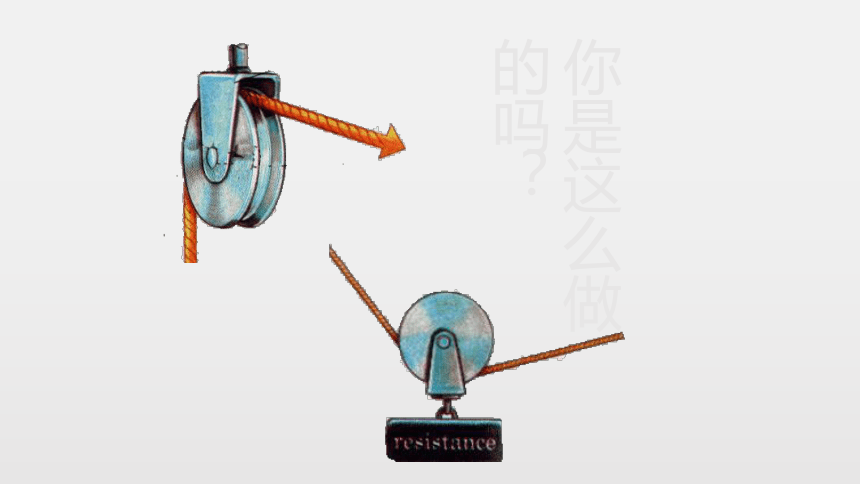

你是这么做的吗？

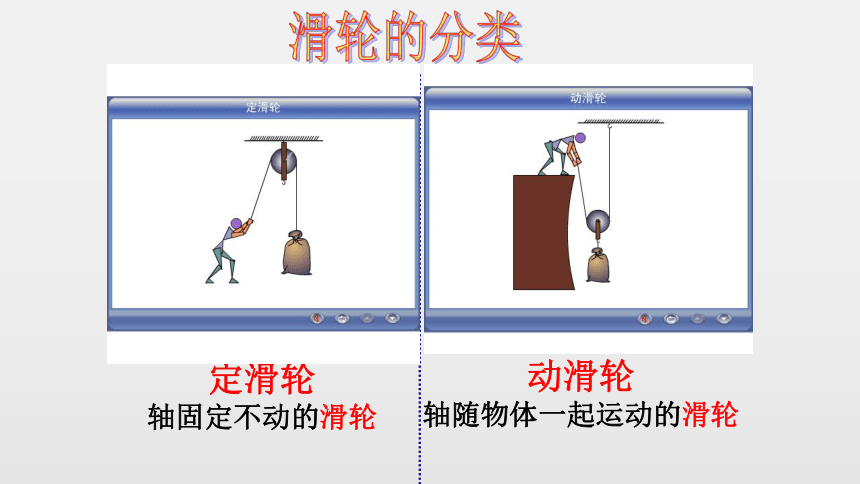

定滑轮
轴固定不动的滑轮
动滑轮
轴随物体一起运动的滑轮
滑轮的分类

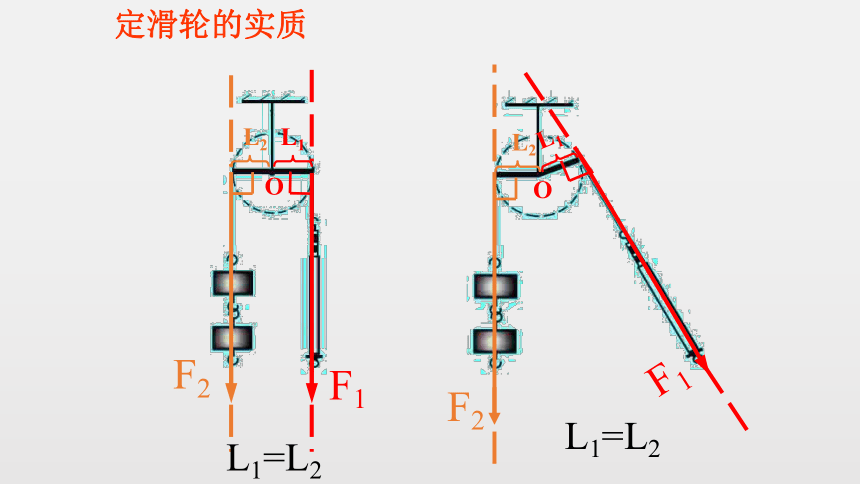

定滑轮的实质
F1
F2
O
L1=L2
F2
F1
O
L1=L2
L1
L2
L1
L2
F
G
l1
l2
.O
F
F
定滑轮特点：
不能省力，但可改变拉力的方向。
定滑轮的实质：
动力臂L1＝阻力臂L2的等臂杠杆
例题1
如图所示，沿三种不同的方向拉绳使物体上升，所用的力分别是F1、F2、F3，则（
）
A.F1最大
B.F2最大
C.F3最大
D.一样大
动滑轮的实质
F1
F2
O
O
·
L1
L2
L1
=2L2
F
G
l2
l1
动滑轮实质
动力臂是阻力臂2倍的杠杆，
动力是阻力的1/2
O
.
动滑轮特点：
能省力一半，但不能改变力的方向。
例题2
如图所示，在水平拉力F作用下，使重40N的物体A匀速移动，物体A受到地面的摩擦力为5N，不计滑轮、绳子的重力及摩擦，拉力F的大小是（）
A.5N
B.10N
C.40N
D.20N
一、定滑轮：
转轴固定不动的滑轮。
1、特点：
不能省力，但可改变了力的方向。
2、实质：
等臂杠杆。
二、动滑轮：
转动轴
与重物一起移动的滑轮。
1、特点：能省力一半，但不能改变力的方向。
2、实质：动力臂是阻力臂两倍的杠杆。
课堂小结
思考：
使用定滑轮的好处是能改变用力的方向，缺点是不省力；使用动滑轮的好处是省力，但不能改变方向。
能否利用定滑轮和动滑轮的优点把它们组合起来，使它们即省力又方便呢？
1.从课后习题中选取；
2.完成练习册本课时的习题。
课后作业
