用计算机绘制统计图
Excel 绘制图形有如下重要特点：
①功能强大。Excel 97、Excel 2000、Excel 2002 均提供了14 种标准图表类型，每种图表类型中含有2—7 种子图表类型；还有20 种自定义图表类型可以套用。
②修饰后的图形美观好看。用户可以对图表区、绘图区、数据系列、坐标轴（标题）、图例、图表标题的格式，如文字的颜色、字体、大小，图背景图案、颜色等等进行修改调整，使图表爽心悦目。
③图与数据关系密切，具有“即改即可见”的效果。当图和数据放在一张工作表上时，改变产生图的数据，其图形将发生相应变化；将鼠标放在图中某数据点上，在鼠标下方将弹出一个文本框给出数据点的具体数值；用鼠标单击绘图区中的“数据系列”标志，其图所属数据单元格将被彩色框线围住，便于用户查看图形的数据引用位置。
④图形中也可实现统计功能。在“数据系列”点击右键可以向散点图、线图、条图等添加趋势线，并可给出趋势线的方程与决定系数。
统计图的结构
Excel 标准图表类型简介
（1）柱形、条形、圆柱、圆锥和锥图
柱形图是Excel 的默认图表类型，也是用户经常使用的一种图表类型。通常采用柱的长度描述不同类别之间数据的差异。柱形图共有7 种子图表类型：簇状柱形图、堆积柱形图、百分比堆积柱形图、三维簇状柱形图、三维堆积柱形图、三维百分比堆积柱形图和三维形图
（2）折线图

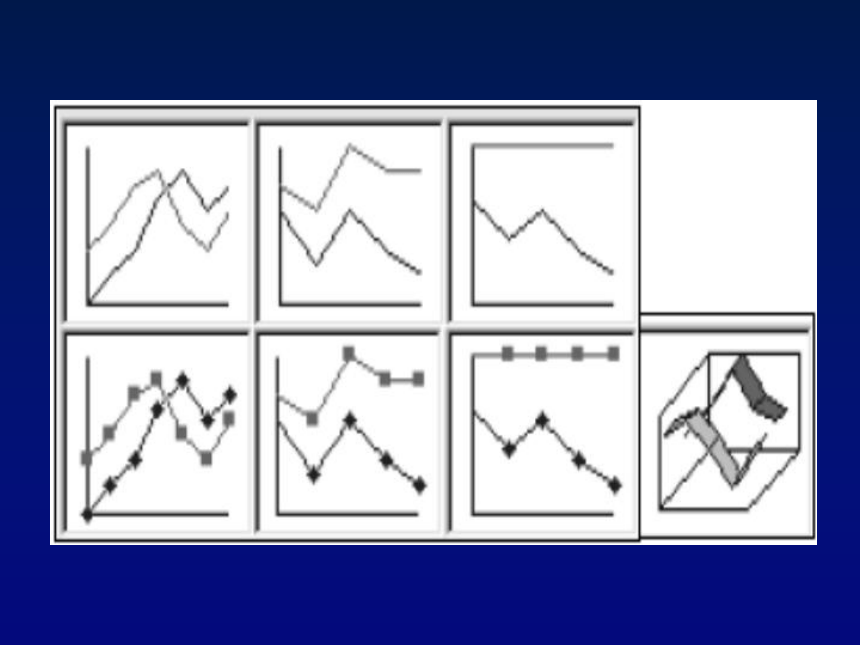

折线图是用直线段将各数据点连接起来而组成的图形，以折线方式显示数据的变化趋势。折线图常用来分析数据随时间的变化趋势，也可用来分析比较多组数据随时间变化的趋势。在折线图中，一般情况下水平轴（X 轴）用来表示时间的推移，并且时间间隔相同；而垂直轴（Y 轴）代表不同时刻的数值的大小。折线图共有7 个子图表类型：折线图、堆积折线图、百分比堆积折线图、数据点折线图、堆积数据点折线图、百分比堆积数据点折线图和三维折线图。
（3）面积图
面积图实际上是折线图的另一种表现形式，它使用折线和分类轴（X 轴）组成的面积以及两条折线之间的面积来显示数据系列的值。面积图除了具备折线图的特点，强调数据随时间的变化以外，还可通过显示数据的面积来分析部分与整体的关系。面积图共有6 个子图表类型：面积图、堆积面积图、百分比堆积面积图、三维面积图、三维堆积面积图和三维百分比堆积面积图。
（4）饼图与圆环图
饼图是用圆的总面积（100％）表示事物的全部，用各扇形的面积（xi% ）表示各个组成部分，各组成部分的面积之和为1，即 (x1%+x2%+…+xn%)= 100％。通常用饼图描述百分构成比情况。饼图共有6 个子图表类型：饼图、三维饼图、复合饼图、分离型饼图、分离型三维饼图和复合条饼图。
（5）XY 散点图
XY 散点图与折线图类似，但其用途更广。它不仅可以用直线段反映时间的变化趋势，而且可以用光滑曲线或一系列散点来描述数据。XY 散点图除了可以显示数据的变化趋势以外，更多地用来描述数据之间的关系。例如，两组数据之间是否相关，是正相关还是负相关，以及数据之间的集中趋势或离散趋势情况等等。XY 散点图共有5 个子图表类型：散点图、平滑线散点图、无数据点平滑线散点图、折线散点图和无数据点折线。
（6）雷达图
雷达图是由一个中心向四周射出多条数值坐标轴，每个指标都拥有自己的数值坐标轴，把同一数据序列的值用折线连接起来而形成。雷达图用来比较若干个数据序列指标的总体情况。雷达图的3 个子图表类型分别为雷达图、数据点雷达图和填充雷达图。
（7）曲面图
曲面图是折线图和面积图的另一种形式，它在原始数据的基础上，通过跨两维的趋势线描述数据的变化趋势，而且可以通过拖放图形的坐标轴，方便地变换观察数据的角度。曲面图的子图表类型有：三维曲面图、三维曲面框架图、曲面图和曲面俯视框架图。
（8）气泡图
气泡图是XY 散点图的扩展，它相当于在XY 散点图的基础上增加了第三个变量，即气泡的大小尺寸。气泡图含有2 个子图表类型：气泡图和三维气泡图。
当有两列数据时，第一列数据将反映Y轴的值，第二列数据将反映气泡的大小；当有三列数据时，第一列数据将反映X 轴的值，第二列数据将反映Y 轴的值，第三列数据将反映气泡的大小。
创建统计图的一般步骤
例1 2000 年甲、乙、丙三地年报表资料显示：卡介苗、脊髓灰质炎疫苗、百白破疫苗、麻疹疫苗的接种率（％）见表2-1 所示，请根据表中数据创建统计图，以此比较三地的四苗接种率情况。
Excel 创建统计图按下列步骤进行：
①按图2-9 键入表2-1 数据。如果已在Word中建立了这样一张表格，复制粘贴到单元格A2 后，当修改统计表的标题格式即可。
②选取单元格区域A5:E7 数据，单击“图表向导”图标 ，将弹出“步骤之1——图表类型”对话框界面，采用簇状柱形图（默认）（见图2-0）。
③按下一步键，将弹出“步骤之2——图表源数据”对话框（见图2-11）。数据区域将自动显示Sheet1!$A$5:$E$7”,系列产生在“行”，中部显示的“图形”符合比较甲乙丙三地的四苗接种率要求（如果需要比较四苗接种率分别在甲乙丙三地的情况则应改“系列产生在”列）。在该对话框可以选择“系列”，建立具有多个系列数据的统计图。
④按下一步键，将弹出“步骤之3——图表选项”对话框。在数值（Y）轴下方填入“接种率％）” （见图2-12）。除可设置标题外，在该对话框还可设置坐标轴、网格线、图例、数据表。
⑤按下一步键，将弹出“步骤之4——图表位置”对话框（见图2-13）。在该对话框既可将图表放在新的工作表，给出新工作表的称（如图表1），也可将新建统计图以嵌入形式放在当前工作表中（默认）。
⑥设置完后，单击“完成”按钮。获得图2-14 结果。
建立统计图除使用常用工具栏中的“图表向导”图标 外，还可以单击菜单的“视图→工具栏→图表”，使用“图表”工具栏快速产生图表。“图表”工具栏见图2-15。
