第1课 地图的基本要素

(共25张PPT)
第1课 地图的基本要素
绘制校园平面图
地图上的方向
比例尺
图例和注记

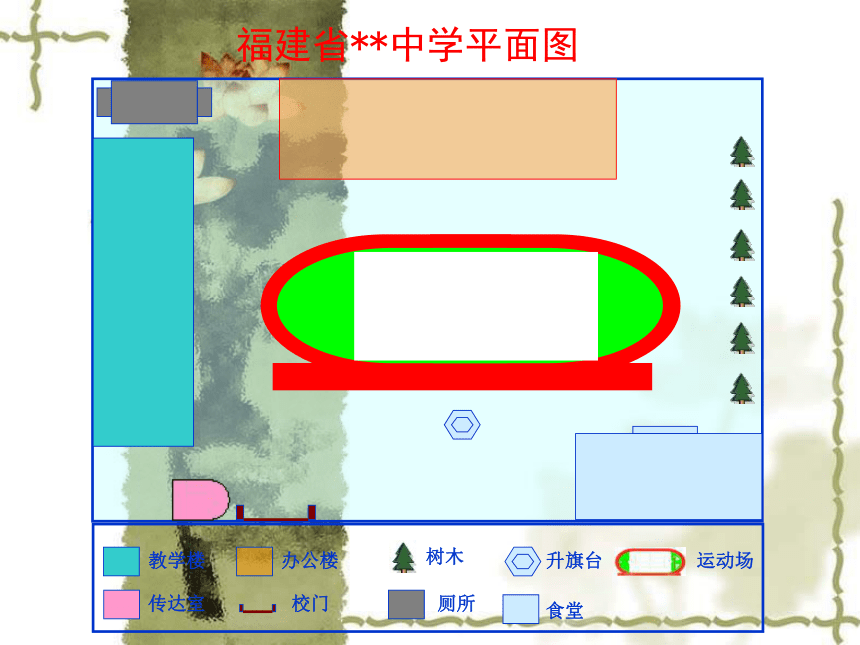

福建省**中学平面图
食堂
运动场
教学楼
办公楼
树木
升旗台
厕所
传达室
校门
绘制校园平面图
地图上的方向
比例尺
图例和注记
图例和注记
北
指向标
比例尺

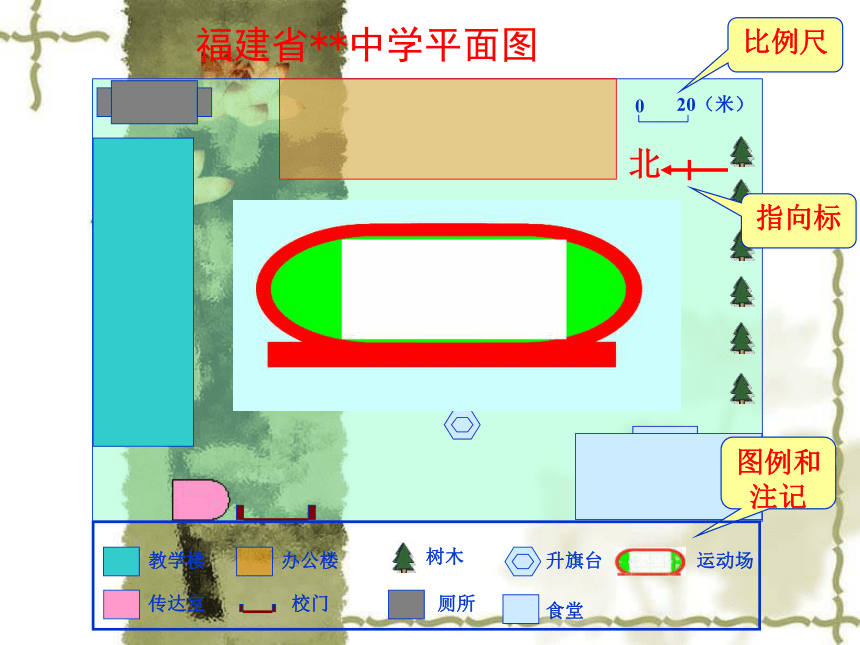

福建省**中学平面图
食堂
运动场
教学楼
办公楼
树木
升旗台
厕所
传达室
校门
0
20（米）

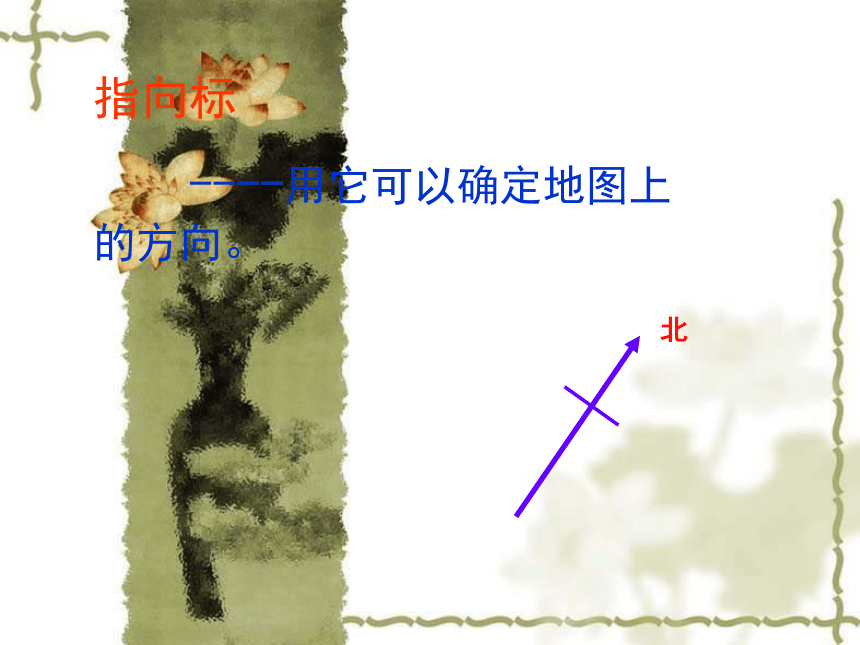

指向标
----用它可以确定地图上的方向。
北

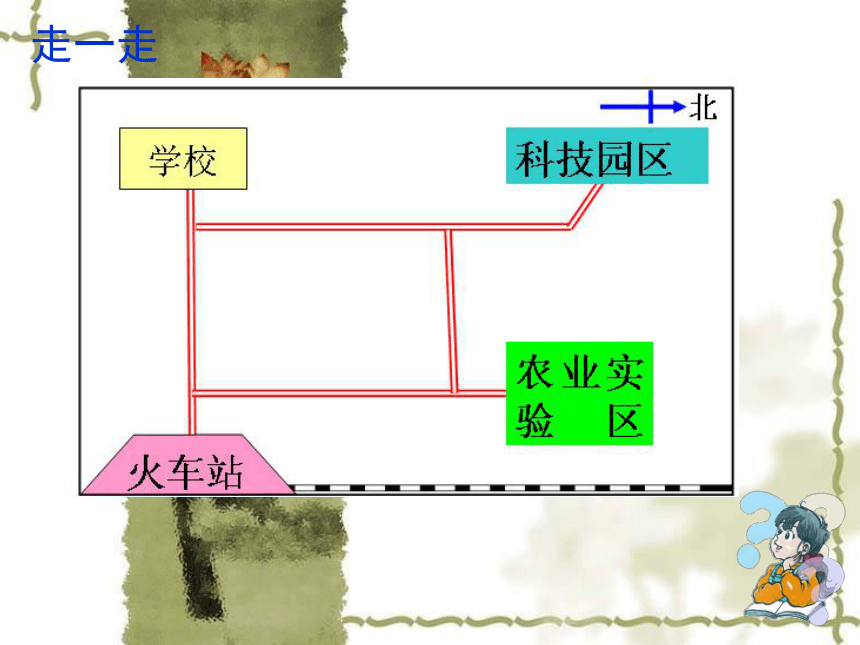

走一走
A
B
C

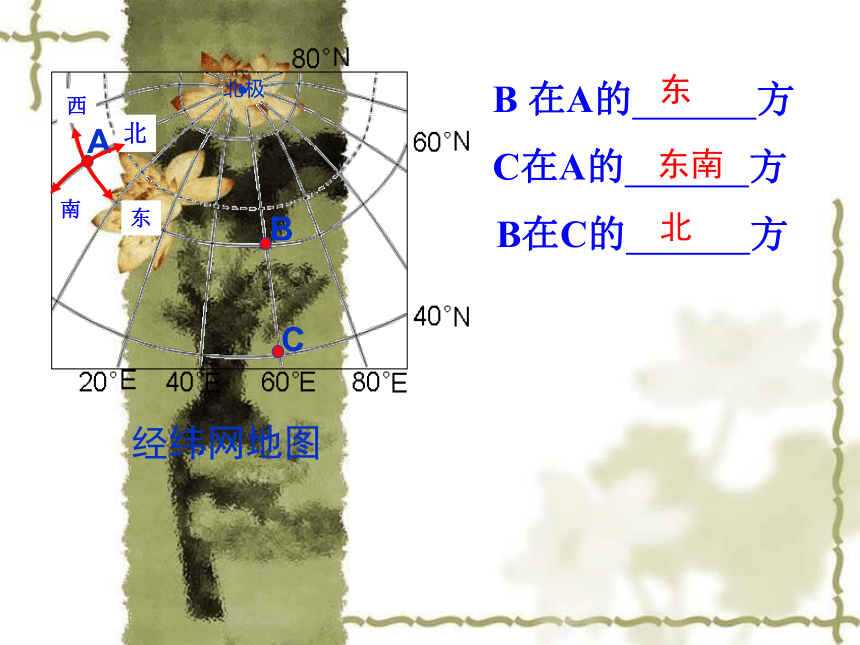

经纬网地图
B 在A的 方
C在A的 方
B在C的 方
东
东南
北
北极
北
东
西
南
东

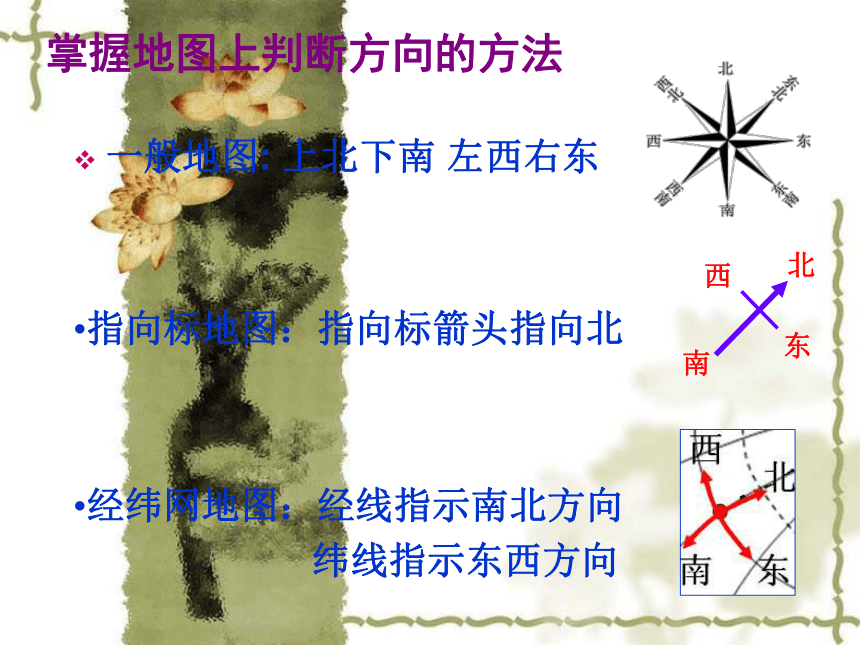

掌握地图上判断方向的方法
一般地图: 上北下南 左西右东
指向标地图：指向标箭头指向北
经纬网地图：经线指示南北方向
纬线指示东西方向
北
西
东
南
图例和注记
北
指向标
青岛第四十二中学平面图
运动场
食堂
教学楼
办公楼
树木
升旗台
厕所
传达室
校门
绘制校园平面图
地图上的方向
比例尺
图例和注记
图例和注记
北
指向标
比例尺
福建省**中学平面图
食堂
运动场
教学楼
办公楼
树木
升旗台
厕所
传达室
校门
0
20（米）
已知四十二中东西实地距离为200米，求出该图的比例尺？
是指图上距离比实地距离缩小的程度。（缩尺）
比例尺=
图上距离
实地距离
线段式：
0
20米
数字式：
1
2000
1： 2000 或
文字式：
图上1厘米代表实地
距离20米。
比例尺的
表示方法
1： 20000 比例尺大
谁说的对？
1：2000
比例尺大
√
1： 20000 比例尺大
1
2 000 000
1
20000
谁说的对？
<
0
20千米
比例尺大
北京
中国地图 山东地图
比例尺大小
表示范围大小
地理事物 详略
较小
较详
较略
较大
较小
较大
山东
中国
0
1000千米
0
55千米
北
0
20（米）
福建省**中学平面图
你能根据图中比例尺量算福建省**中
的南北实际长度吗？
绘制校园平面图
地图上的方向
比例尺
图例和注记
图例和注记
北
指向标
比例尺
福建省**中学平面图
食堂
运动场
教学楼
办公楼
树木
升旗台
厕所
传达室
校门
0
20（米）
图例
---是地图上各种各样的符号。
注记
---是地图上用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的数字等。
例：
山峰、高程（米）
8844
图例
注记
学会识别地图上常见的图例
铁路
长城
等高线
公路
运河
沙漠
沼 泽
山峰
主要城市
河流
湖泊
时令河、湖
水库
国界
地区界
航空线
洲界
首 都
沙漠
运河
山峰
铁路
首都
长城
沼泽
A
B
C
D
E
F
G
