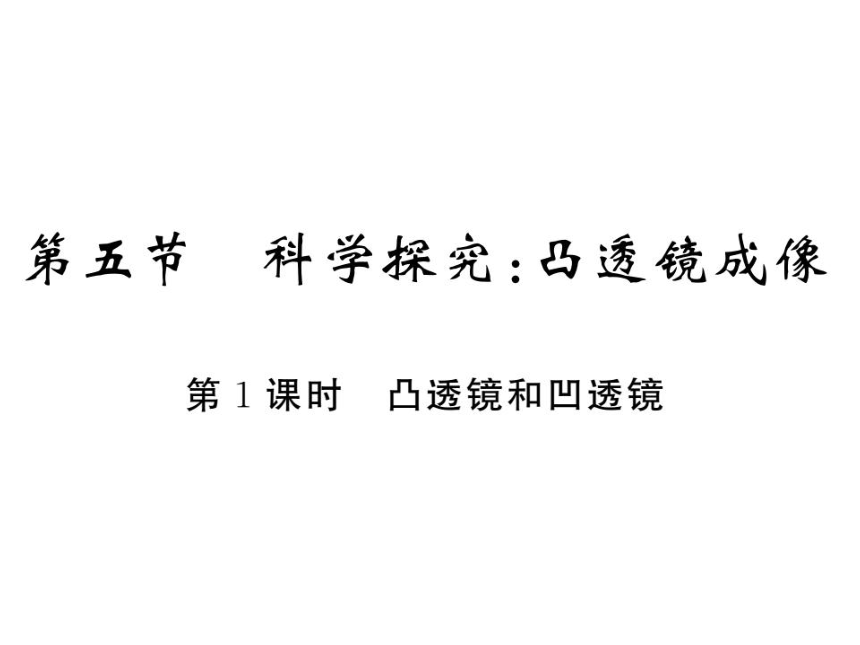

第五节科学探究:马透镜成像
第1课时凸透镜和凹透镜

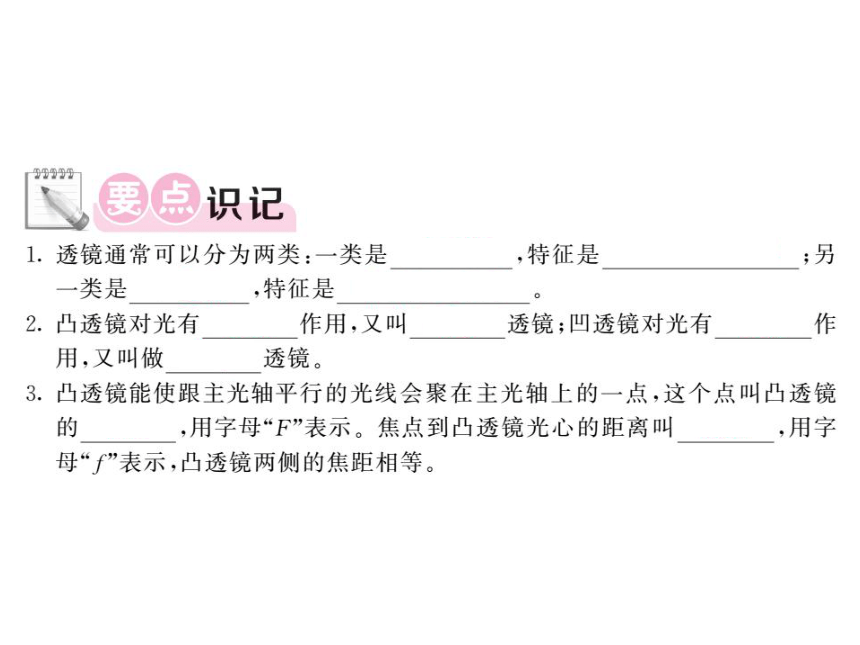

点识记
1.透镜通常可以分为两类:一类是凸透镜,特征是中间厚边缘薄;另
类是凹透镜,特征是中间薄边缘厚
2.凸透镜对光有会聚作用,又叫会聚透镜;凹透镜对光有发散作
用,又叫做发散透镜。
3.凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点,这个点叫凸透镜
的焦点,用字母“F”表示。焦点到凸透镜光心的距离叫焦距,用字
母“f”表示,凸透镜两侧的焦距相等

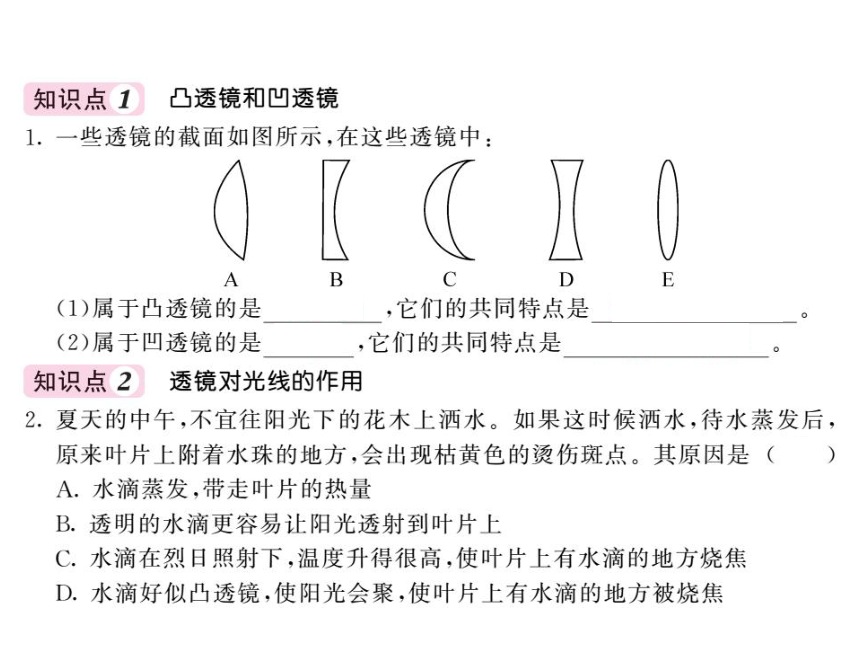

知识点1凸透镜和凹透镜
1.一些透镜的截面如图所示,在这些透镜中
B
D
E
(1)属于凸透镜的是A、C、E,它们的共同特点是中间厚,边缘薄。
(2)属于凹透镜的是B、D,它们的共同特点是中间薄,边缘厚
知识点2透镜对光线的作用
2.夏天的中午,不宜往阳光下的花木上洒水。如果这时候洒水,待水蒸发后,
原来叶片上附着水珠的地方,会出现枯黄色的烫伤斑点。其原因是(D)
A.水滴蒸发,带走叶片的热量
B.透明的水滴更容易让阳光透射到叶片上
C.水滴在烈日照射下,温度升得很高,使叶片上有水滴的地方烧焦
D.水滴好似凸透镜,使阳光会聚,使叶片上有水滴的地方被烧焦

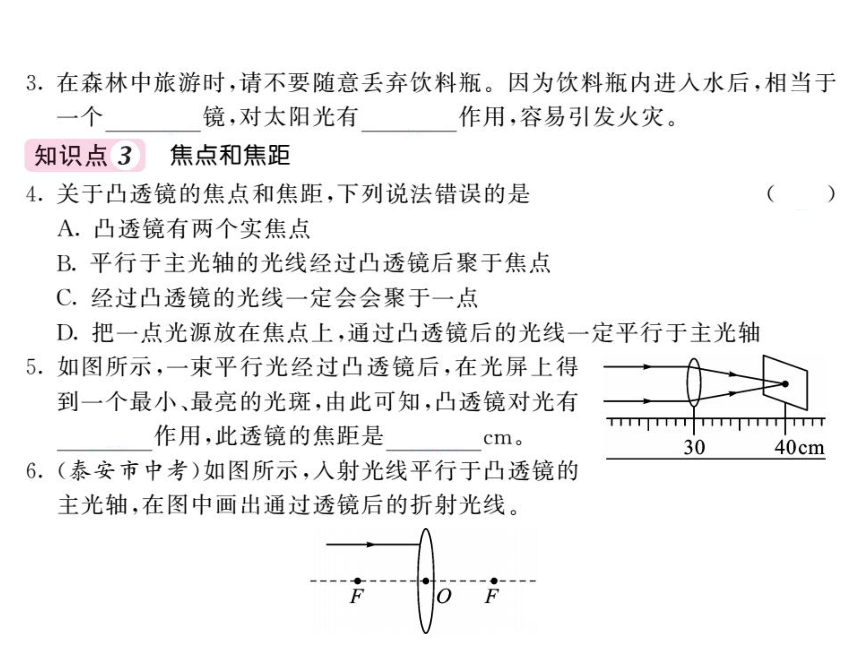

3.在森林中旅游时,请不要随意丢弃饮料瓶。因为饮料瓶内进入水后,相当于
个凸透镜,对太阳光有会聚作用,容易引发火灾。
知识点3焦点和焦距
4.关于凸透镜的焦点和焦距,下列说法错误的是
A.凸透镜有两个实焦点
B.平行于主光轴的光线经过凸透镜后聚于焦点
C.经过凸透镜的光线一定会会聚于一点
D.把一点光源放在焦点上,通过凸透镜后的光线一定平行于主光轴
5.如图所示,一束平行光经过凸透镜后,在光屏上得
到一个最小、最亮的光斑,由此可知,凸透镜对光有
会聚作用,此透镜的焦距是10.0cm
30
40cm
6.(泰安市中考)如图所示,入射光线平行于凸透镜的
主光轴,在图中画出通过透镜后的折射光线。
解:如图所示。
F
O
F

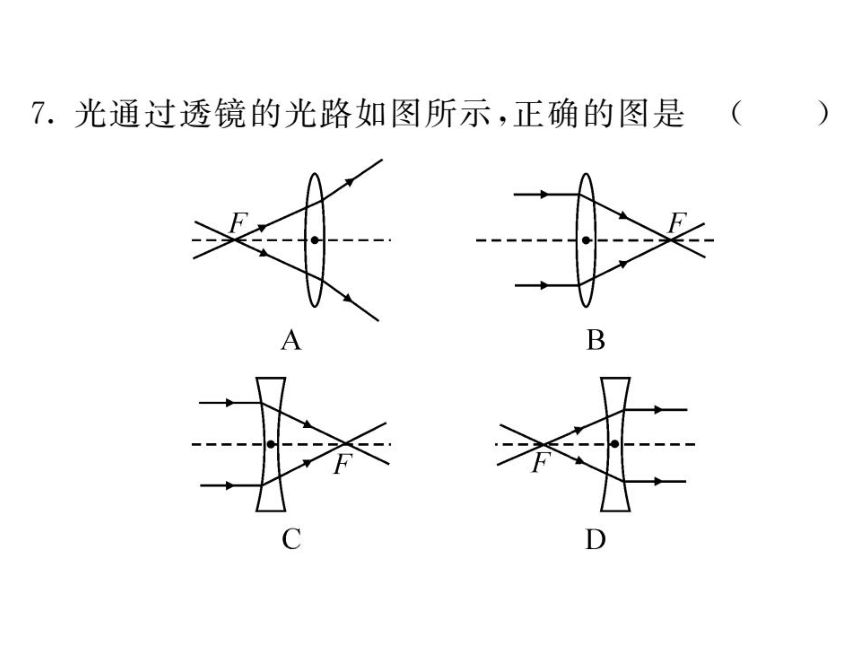

7.光通过透镜的光路如图所示,正确的图是(B)

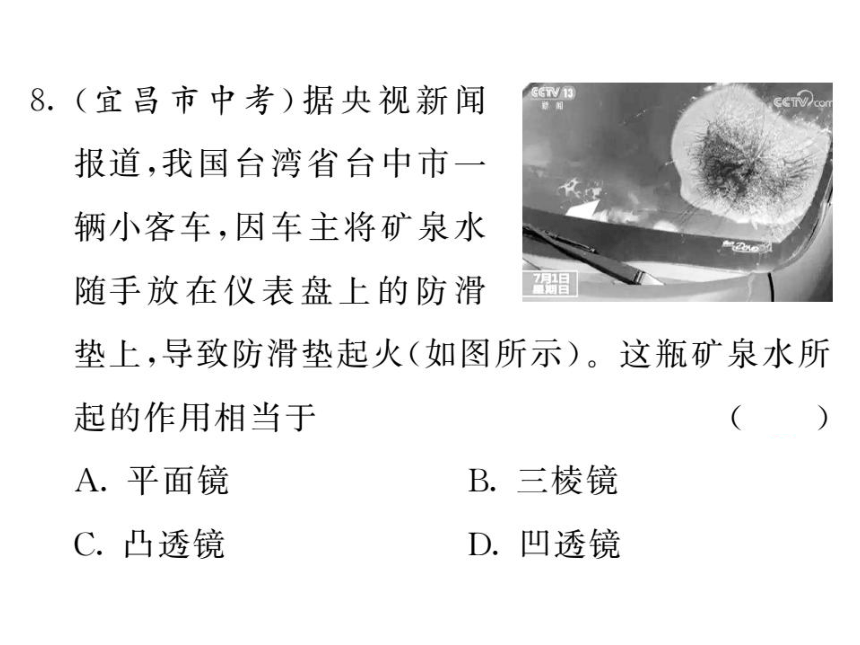

8.(宜昌市中考)据央视新闻
报道,我国台湾省台中市
辆小客车,因车主将矿泉水
随手放在仪表盘上的防滑
垫上,导致防滑垫起火(如图所示)。这瓶矿泉水所
起的作用相当于
(C)
A.平面镜
B.三棱镜
C.凸透镜
D.凹透镜

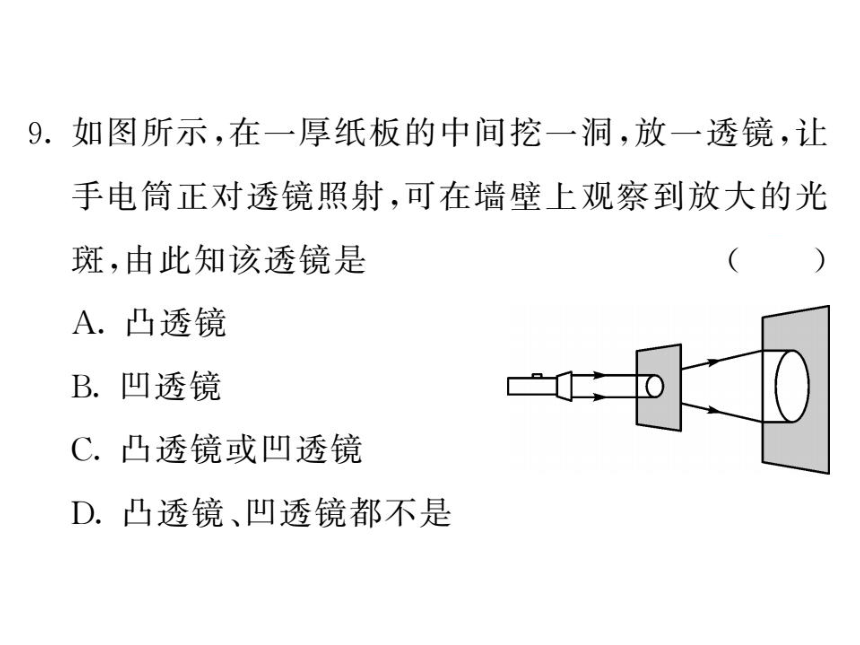

9.如图所示,在一厚纸板的中间挖一洞,放一透镜,让
手电筒正对透镜照射,可在墙壁上观察到放大的光
斑,由此知该透镜是
(B)
A.凸透镜
B.凹透镜
凸透镜或凹透镜
D.凸透镜、凹透镜都不是
