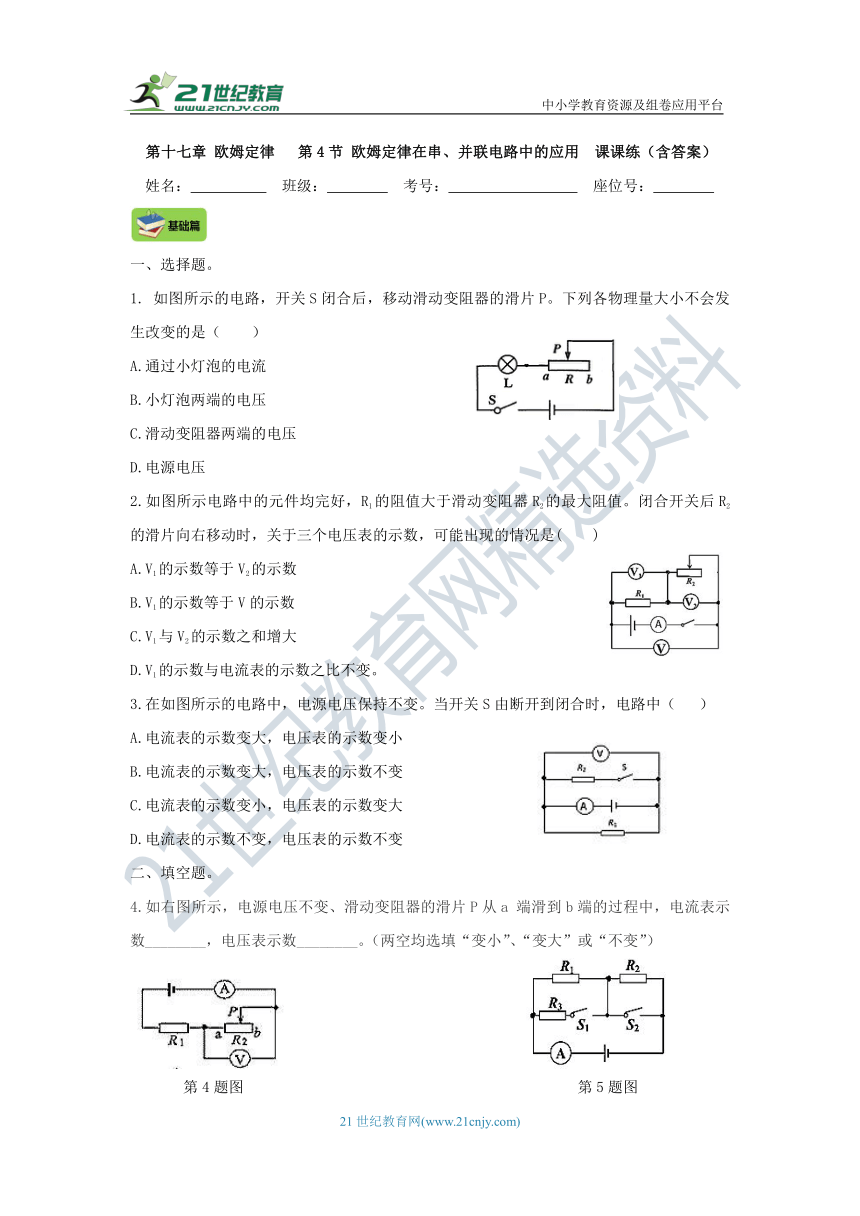

人教版九年级物理全一册 第十七章 欧姆定律 第4节 欧姆定律在串、并联电路中的应用（基础+提高+中考+答案）

中小学教育资源及组卷应用平台
第十七章
欧姆定律
第4节
欧姆定律在串、并联电路中的应用
课课练（含答案）
姓名：?????
班级：????
考号：
座位号：????
一、选择题。
1.
如图所示的电路，开关S闭合后，移动滑动变阻器的滑片P。下列各物理量大小不会发生改变的是（
）
A.通过小灯泡的电流
B.小灯泡两端的电压
C.滑动变阻器两端的电压
D.电源电压
2.如图所示电路中的元件均完好，R1的阻值大于滑动变阻器R2的最大阻值。闭合开关后R2的滑片向右移动时，关于三个电压表的示数，可能出现的情况是(
)
A.V1的示数等于V2的示数
B.V1的示数等于V的示数
C.V1与V2的示数之和增大
D.V1的示数与电流表的示数之比不变。
3.在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电路中（
）
A.电流表的示数变大，电压表的示数变小
B.电流表的示数变大，电压表的示数不变
C.电流表的示数变小，电压表的示数变大
D.电流表的示数不变，电压表的示数不变
二、填空题。
4.如右图所示，电源电压不变、滑动变阻器的滑片P从a
端滑到b端的过程中，电流表示数________，电压表示数________。（两空均选填“变小”、“变大”或“不变”）
第4题图
第5题图

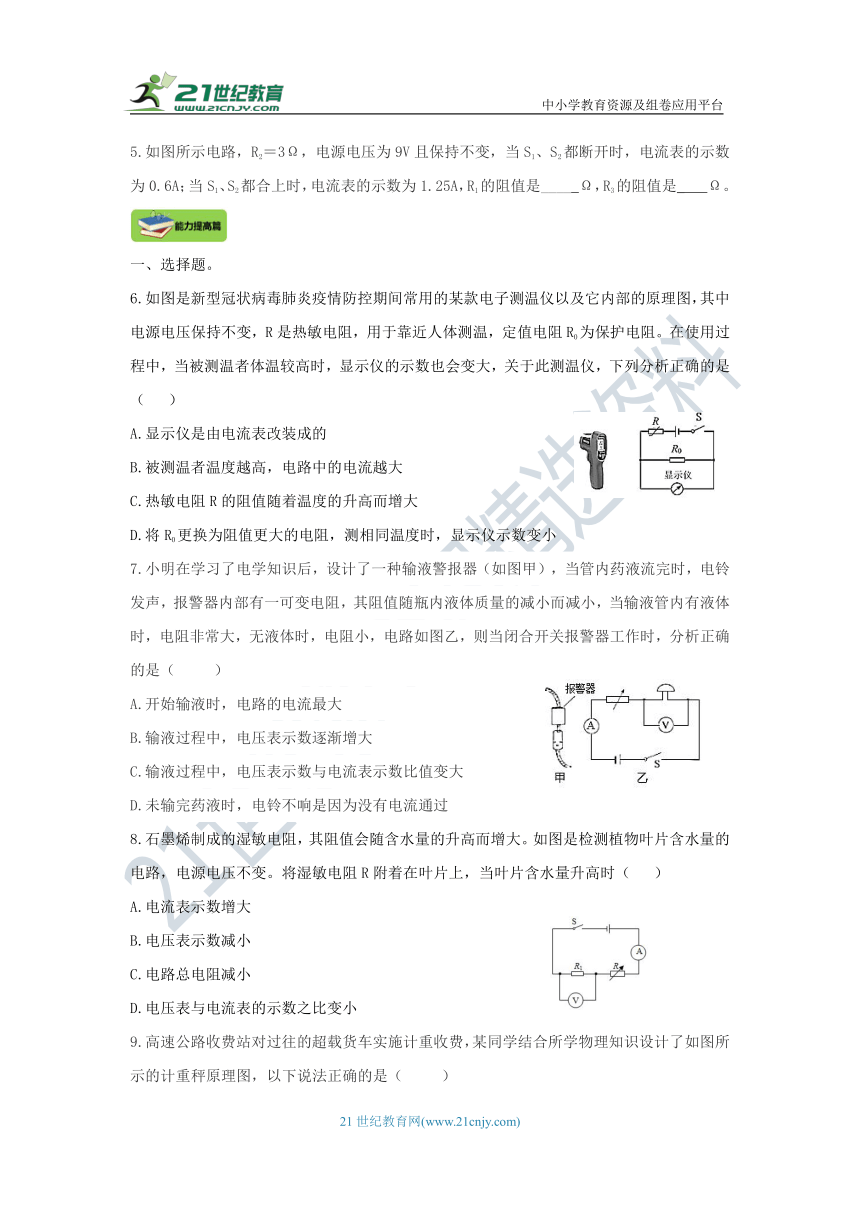

5.如图所示电路，R2＝3Ω，电源电压为9V且保持不变，当S1、S2都断开时，电流表的示数为0.6A；当S1、S2都合上时，电流表的示数为1.25A，R1的阻值是____
Ω，R3的阻值是_
Ω。
一、选择题。
6.如图是新型冠状病毒肺炎疫情防控期间常用的某款电子测温仪以及它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻。在使用过程中，当被测温者体温较高时，显示仪的示数也会变大，关于此测温仪，下列分析正确的是（
）
A.显示仪是由电流表改装成的
B.被测温者温度越高，电路中的电流越大
C.热敏电阻R的阻值随着温度的升高而增大
D.将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小
7.小明在学习了电学知识后，设计了一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，其阻值随瓶内液体质量的减小而减小，当输液管内有液体时，电阻非常大，无液体时，电阻小，电路如图乙，则当闭合开关报警器工作时，分析正确的是（??
）
A.开始输液时，电路的电流最大
B.输液过程中，电压表示数逐渐增大
C.输液过程中，电压表示数与电流表示数比值变大
D.未输完药液时，电铃不响是因为没有电流通过
8.石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时（
）
A.电流表示数增大
B.电压表示数减小
C.电路总电阻减小
D.电压表与电流表的示数之比变小

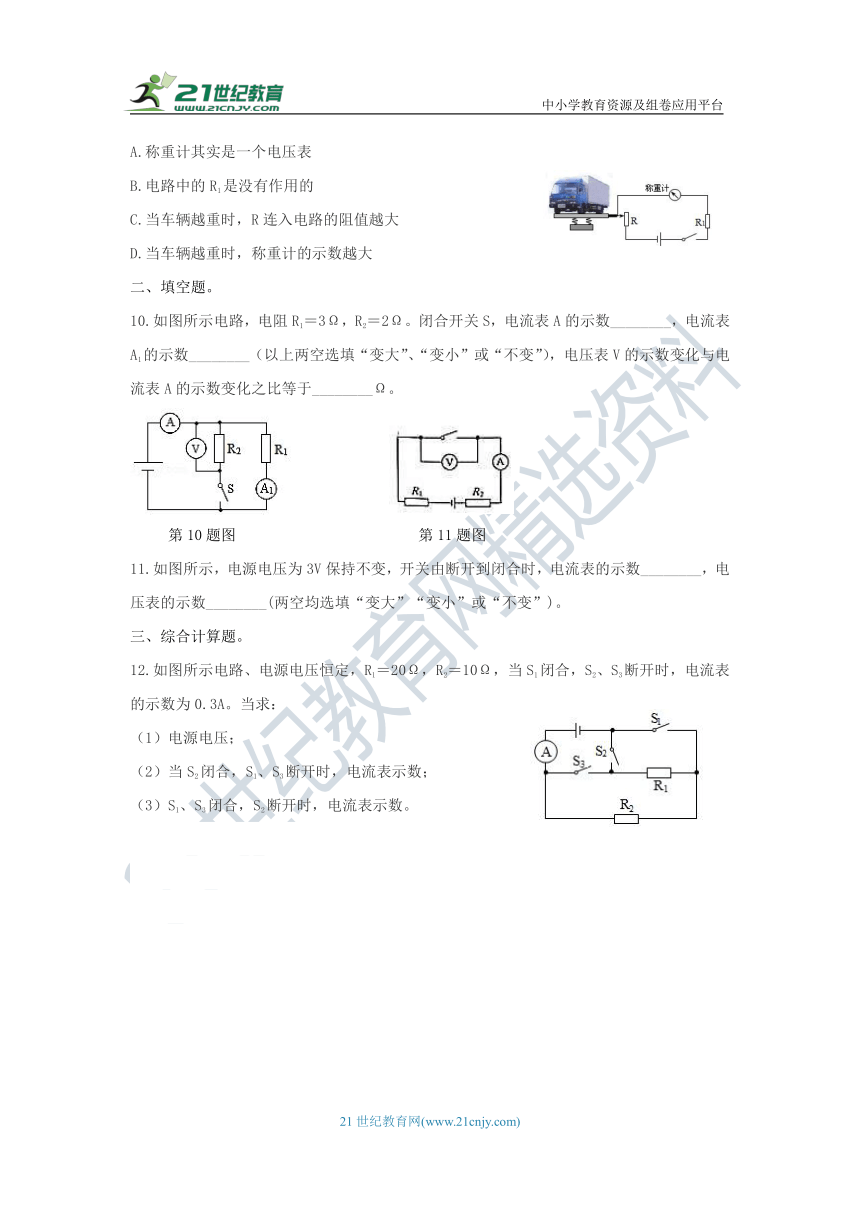

9.高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（??
）
A.称重计其实是一个电压表
B.电路中的R1是没有作用的
C.当车辆越重时，R连入电路的阻值越大
D.当车辆越重时，称重计的示数越大
二、填空题。
10.如图所示电路，电阻R1＝3Ω，R2＝2Ω。闭合开关S，电流表A的示数________，电流表A1的示数________（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于________Ω。
第10题图
第11题图
11.如图所示，电源电压为3V保持不变，开关由断开到闭合时，电流表的示数________，电压表的示数________(两空均选填“变大”“变小”或“不变”)。
三、综合计算题。
12.如图所示电路、电源电压恒定，R1＝20Ω，R2＝10Ω，当S1闭合，S2、S3断开时，电流表的示数为0.3A。当求：
（1）电源电压；
（2）当S2闭合，S1、S3断开时，电流表示数；
（3）S1、S3闭合，S2断开时，电流表示数。

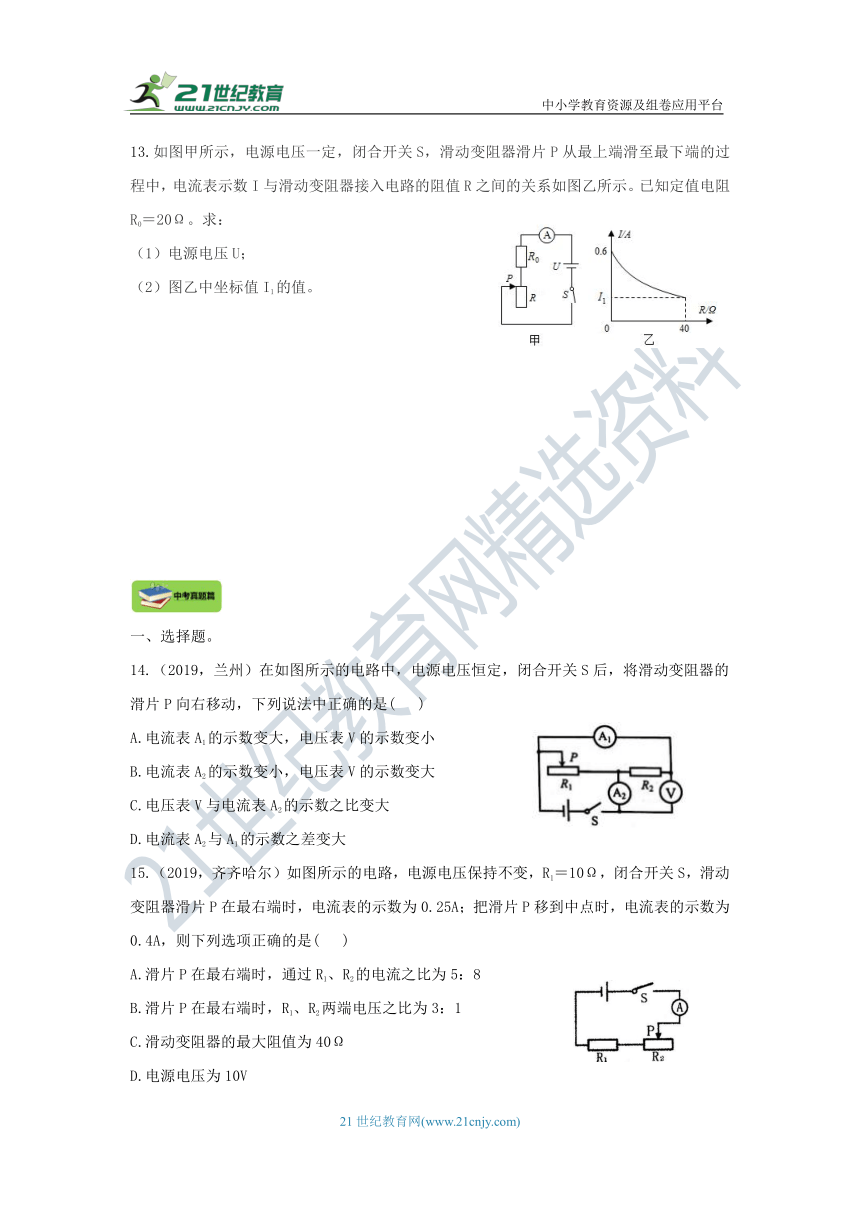

13.如图甲所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示。已知定值电阻R0＝20Ω。求：?
（1）电源电压U；
（2）图乙中坐标值I1的值。
一、选择题。
14.（2019，兰州）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是(
)
A.电流表A1的示数变大，电压表V的示数变小
B.电流表A2的示数变小，电压表V的示数变大
C.电压表V与电流表A2的示数之比变大
D.电流表A2与A1的示数之差变大
15.（2019，齐齐哈尔）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是(
)
A.滑片P在最右端时，通过R1、R2的电流之比为5：8
B.滑片P在最右端时，R1、R2两端电压之比为3：1
C.滑动变阻器的最大阻值为40Ω
D.电源电压为10V

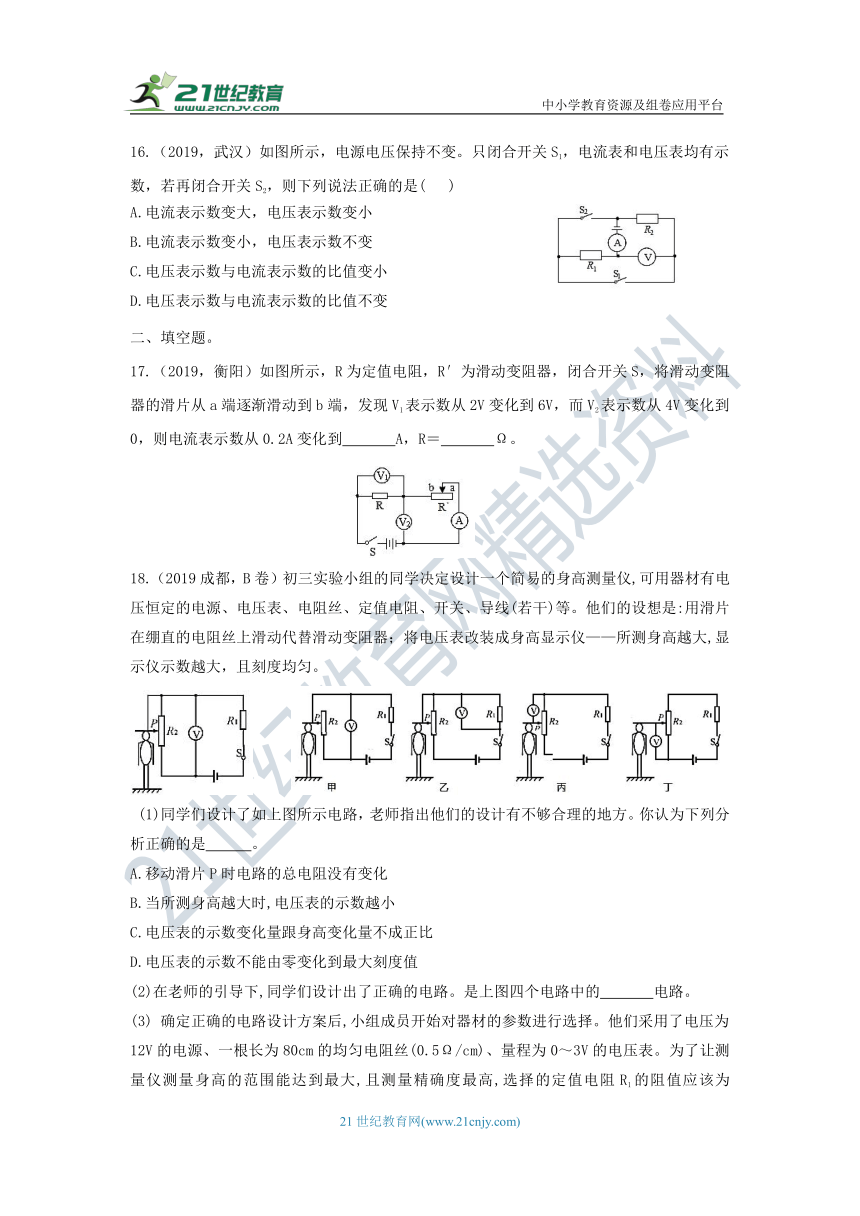

16.（2019，武汉）如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是(
)
A.电流表示数变大，电压表示数变小
B.电流表示数变小，电压表示数不变
C.电压表示数与电流表示数的比值变小
D.电压表示数与电流表示数的比值不变
二、填空题。
17.（2019，衡阳）如图所示，R为定值电阻，R′为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现V1表示数从2V变化到6V，而V2表示数从4V变化到0，则电流表示数从0.2A变化到　
　A，R＝　
　Ω。
18.（2019成都，B卷）初三实验小组的同学决定设计一个简易的身高测量仪,可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等。他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪——所测身高越大,显示仪示数越大，且刻度均匀。
(1)同学们设计了如上图所示电路，老师指出他们的设计有不够合理的地方。你认为下列分析正确的是
。
A.移动滑片P时电路的总电阻没有变化
B.当所测身高越大时,电压表的示数越小
C.电压表的示数变化量跟身高变化量不成正比
D.电压表的示数不能由零变化到最大刻度值
(2)在老师的引导下,同学们设计出了正确的电路。是上图四个电路中的
电路。
确定正确的电路设计方案后,小组成员开始对器材的参数进行选择。他们采用了电压为12V的电源、一根长为80cm的均匀电阻丝(0.5Ω/cm)、量程为0～3V的电压表。为了让测量仪测量身高的范围能达到最大,且测量精确度最高,选择的定值电阻R1的阻值应该为
Ω。
(4)利用选定的器材，小组同学连接好了测量电路。对身高为160cm的小曾进行测量时，电压表的示数为1.5V；对小杨进行测量时,电压表的示数为1.2V,则小杨的身高为
cm。
三、综合计算题。
19.
(2019，广东)?如图所示，电源的电压恒定，R1、R2为定值电阻，R2的阻值为60Ω，只闭合开关S0时，电流表的示数为0.2A，再闭合开关S1时，电流表的示数为0.6A。求：
（1）
电源的电压；
（2）
电阻R1的阻值。
20.（2019，铜仁）在如图所示的电路中，电源电压为12V，滑动变阻器的阻值范围在0至50Ω之间，闭合开关S，调节滑动变阻器，当滑片P置于滑动变阻器的中点时，电流表的示数为0.3A。求:
（1）
定值电阻R1的阻值;
（2）
电流表接入电路中的量程是0至0.6A，在不改变
电流表量程的情况下，为了保证电流表的安全，滑动变
阻器接入电路中的最小阻值是多少?
21.（2019·云南）如图，R1＝6Ω，当S1闭合，S2、S3断开时，电流表示数为1A；S3闭合，S1、S2断开时，电流表示数为0.2A。求：
（1）电源电压；
（2）电阻R2的阻值。
22.(2019，玉林)?某物理研究小组设计了一个压力报警装置，工作原理如图甲所示。OBA为水平杠杆、OA长100cm，O为支点，OB：BA＝1:4；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，压力传感器受到的压力F与R的阻值变化的关系如图乙所示。当托盘空载时，闭合开关S，电压表的示数为1V；当托盘所受的压力增大，电压表的示数达到2V时，报警器R0开始发出报警信号。托盘、压杆和杠杆的质量均忽略不计，电压表的量程为0～3V。求：
（1）
电源电压；
（2）
当报警器开始报警时，压力传感器受到的压力。
第十七章
欧姆定律
第4节
欧姆定律在串、并联电路中的应用
课课练
参考答案
1.D
2.D
3.B
4.变小
变大
5.12
18
6.B
7.B
8.B
9.D
10.变大
不变
2
11.变大
变小
12.
13.
14.D
15.D
16.D
17.
0.6
10
18.（1）C（2）丁（3）120Ω（4）152cm
19.
20.
21.解：（1）当S1闭合，S2、S3断开时，电路为R1的简单电路，
由I＝可得，电源的电压：
U＝I1R1＝1A×6Ω＝6V
（2）当S3闭合，S1、S2断开时，R1与R2串联，电流表测电路中的电流，
此时电路中的总电阻：
R＝＝＝30Ω
因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：
R2＝R－R1＝30Ω－6Ω＝24Ω
22.解：（1）托盘空载时，电路中的电流
由图乙可知，压力传感器R=30Ω。总电阻：
R=R1+R2=10Ω+30Ω=40Ω
电源电压：
U=IR=0.1A×40Ω=4V
(2)报警器报警时，电路中的电流
